隨著新能源汽車超快充技術普及，雙槍直流充電樁成為公共充電場景的主流配置，其核心計量單元 —— 直流電能表的準確度，直接關系到車主、運營商及電網的三方利益。

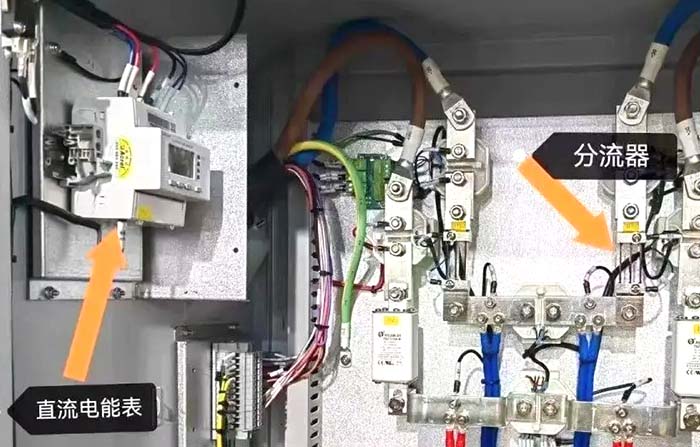

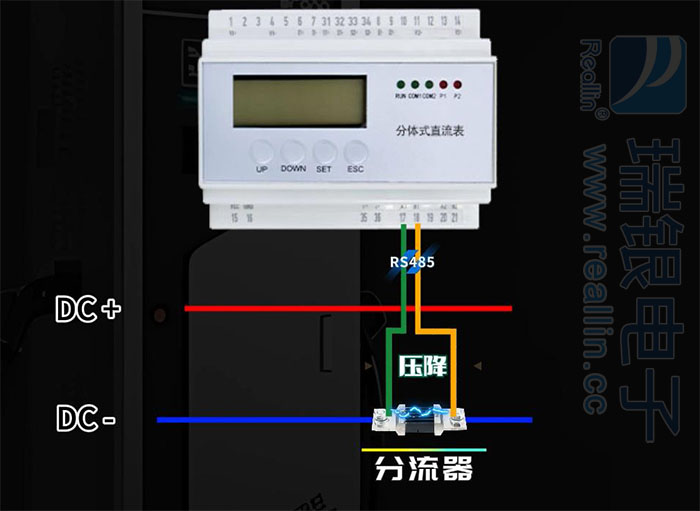

目前直流充電樁電能表主要分為兩類：分體式（采用外接分流器，電表與分流器接線距離約 1 米）與一體式（分流器、采樣模塊與電表集成設計）。其中分體式因技術門檻低，制造成本低，一度被廣泛應用，如今也有較高占有率。

但分體式直流表帶來的計量偏差問題頻發；一體式則通過結構與技術革新，成為解決計量失準的核心方案。

本文聚焦雙回路場景，深入剖析分體式外接分流器的固有誤差與干擾，系統闡述一體式電能表的準確度保障機制，為充電樁計量方案選型提供技術依據。

01連接線的電阻，是否影響分流器電壓采樣結果？

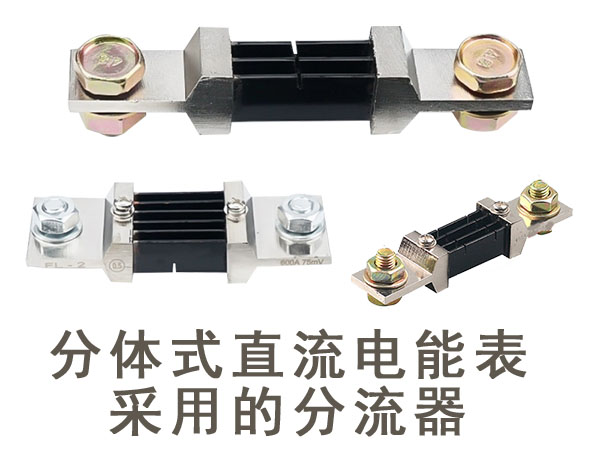

假設電表與分流器（分流器采用300A/75mv規格）的連接線為長度1米的1mm2的銅線。

等效電路：將分流器視為一個理想電壓源（V_shunt = 75 mV），每根連接線的電阻為 R_probe = 0.0175 Ω，因此兩根接線電阻為 R_probe_total = 2 × 0.0175 Ω = 0.035 Ω。

電流計算：由于電表輸入阻抗為無窮大，流過電路的電流 I ≈ 0。

電壓降計算：

連接線上的電壓降：V_drop = I × R_probe_total = 0 × 0.035 Ω = 0 V。

因此，電能表輸入端子的電壓等于分流器電壓：V_measured = V_shunt - V_drop = 75 mV - 0 mV = 75 mV。

公式總結：

其中：

Vshunt=75mV（分流器電壓），

Rin是電能表輸入阻抗（理想情況下為 ∞），

Rshunt是分流器自身電阻（未提供，但即使考慮，也因 Rin極大而忽略），

Rprobe total=0.035Ω（總探針電阻）。

由于 Rin為無窮大，分式簡化為：

結論：電能表與分流器的連接線，幾乎不用考慮采用什么規格的導線，因為連接線那點電阻值對分流器電壓采樣上，影響幾乎可以忽略不計。

那么，分流器外接的主要誤差/不穩定因數來源是什么？

02長接線電磁干擾：動態誤差的主要誘因

充電樁環境存在變頻器、整流器等強干擾源，1 米長的電壓采樣導線相當于 “高頻信號接收天線”，當測量引線在變化的磁場中會形成一個閉合回路，變化的磁通量會在這個回路中感應出噪聲電壓（也稱為環路感應電壓），易導致毫伏級采樣信號被干擾疊加，嚴重時甚至?xí)箿y量值完全失真。

根據測試數據，分體式電能表的外接線纜在充電樁環境中，電壓采樣波動可達 5-10mV，這種波動并非隨機噪聲，而是與充電功率變化同步的動態干擾，會導致瞬時功率計算值頻繁跳變，長期積分后電能誤差可達 ±2%。

03理解溫漂及其對75mV分流器的影響

溫漂，簡單說就是分流器的電阻值隨溫度變化而發生變化。分流器本質上是一個精密電阻，其核心原理是歐姆定律（I = V / R）。當電流（I）流過時，測量其兩端產生的電壓降（V，例如75mV），再除以已知的標稱電阻值（R），即可得到電流值。

理想情況下，電阻值R應恒定。但現實中，分流器材料的電阻會隨溫度變化，這個特性用電阻溫度系數（TCR）表示，單位通常是 ppm/℃（百萬分之一每攝氏度）。

例如，常見的低價位分流器TCR約為200 ppm/℃。這意味著溫度每變化1℃，其阻值大約變化0.02%。

溫漂引入的誤差可以通過以下方式估算：

阻值變化量 (ΔR) ≈ R? × TCR × ΔT

其中R?是初始電阻，ΔT是溫度變化量。

相應的電流測量誤差百分比大致為：誤差% ≈ |TCR × ΔT| × 100%

舉例來說，一個TCR為200 ppm/℃ (0.02%/℃) 的分流器：

若溫升ΔT為40℃，誤差約0.8%。這誤差就已經很大了。

但若溫升ΔT達到100℃（大電流下可能發生），誤差達到2%，假設分體式直流表誤差1%，那么整體誤差就達到3%了。

在直流充電樁等應用中，電流動態范圍大，環境溫度也可能變化，分流器可能無法始終處于熱平衡狀態，這會增加計量不確定性。

04一體式直流電能表的計量準確度保障機制

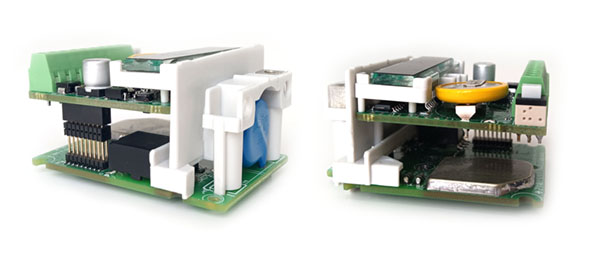

一體式直流電能表通過 “分流器 - 采樣模塊 - 計量芯片 - MCU” 的集成設計，從結構、硬件、軟件三方面針對性解決分體式的固有痛點，尤其針對雙回路場景強化了隔離與同步設計，其準確度保障可概括為五大核心機制。

①一體化集成：根除接線相關的系統誤差

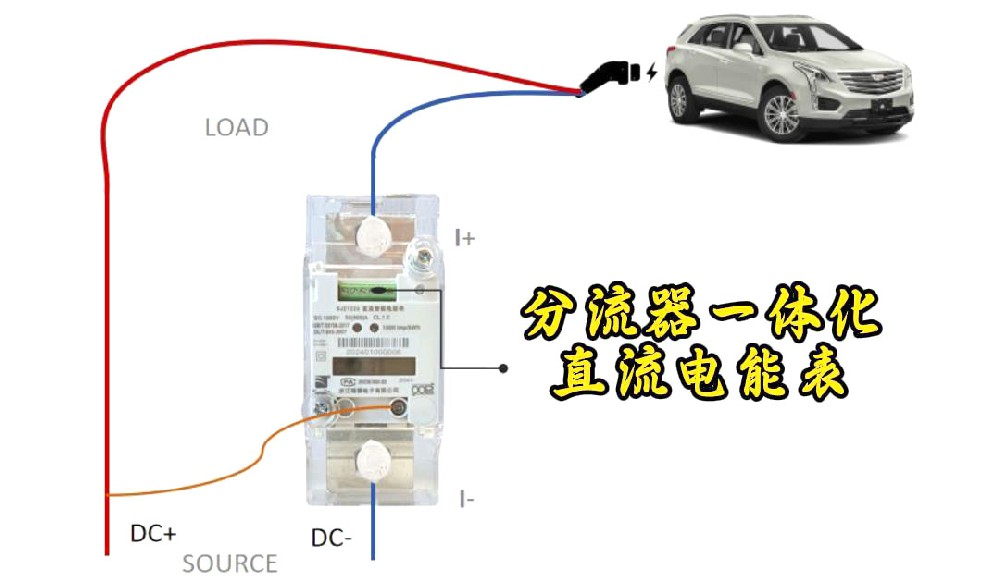

一體式電能表將分流器直接嵌入電表內部（ “低溫漂錳銅基板分流器 + 板載直連” 設計），采樣線長度縮短至厘米級，消除分流器長接線帶來的電磁干擾誤差。

②雙回路獨立隔離：解決回路間耦合干擾

針對雙回路場景，一體式電能表采用 “多路獨立隔離模塊” 設計，實現電壓、電流采樣及回路間的全隔離，消除小信號干擾。

③高精度元器件：奠定計量精度基礎

一體式電能表選用高等級核心元器件，從源頭降低溫漂與量化誤差，適配大動態范圍的計量需求。

④強化抗干擾與環境適應性：保障復雜場景精度

一體式電能表通過結構屏蔽與電路優化，提升抗干擾能力，同時拓寬工作溫度范圍，適應充電樁極端環境，減少環境因素導致的誤差。

⑤全鏈路校準與防篡改：確保數據可靠

一體式電能表在出廠前完成 “分流器 - ADC - 計量模塊” 的整體校準，并通過物理與電子防篡改設計，避免后期誤差偏移與人為干預。

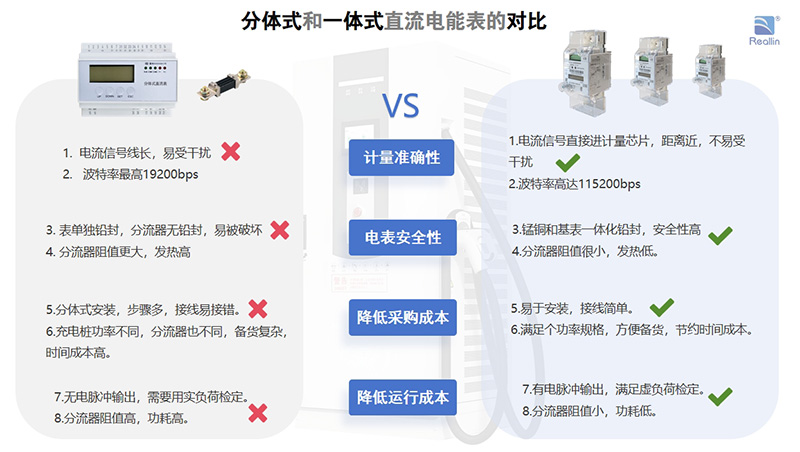

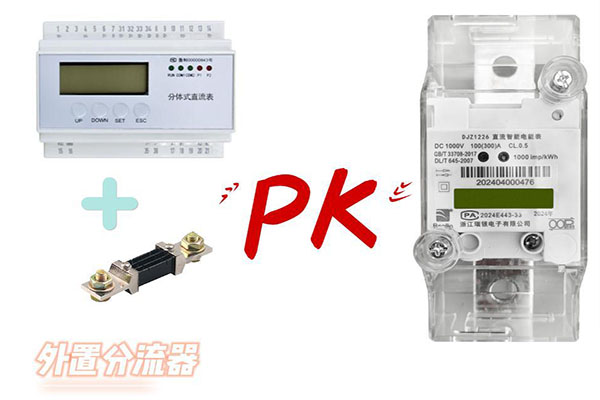

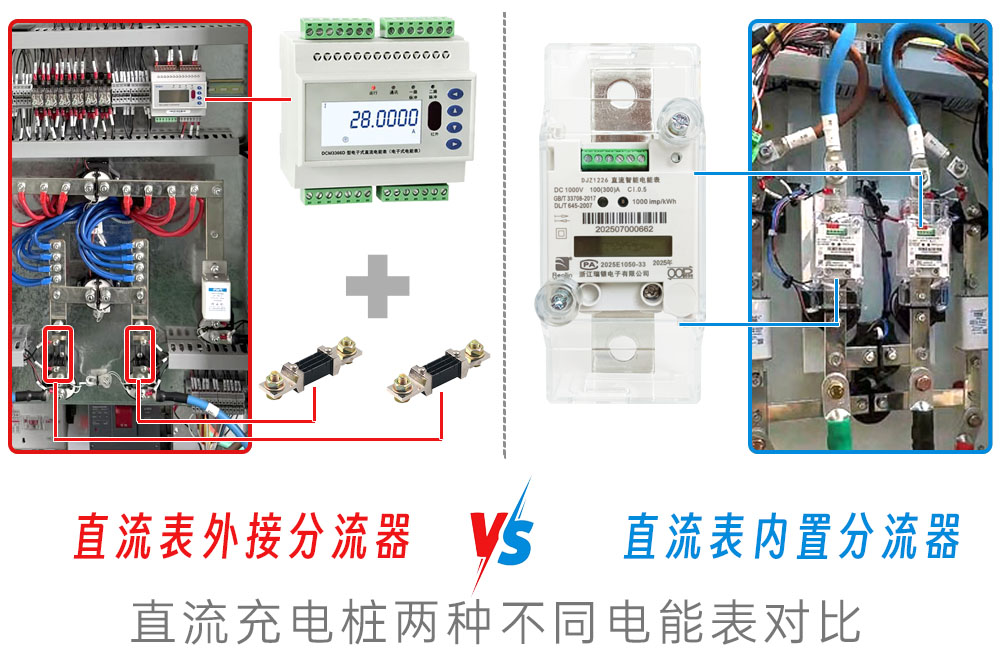

05雙回路分體式與一體式電能表計量性能對比

為直觀展現兩類電能表的準確度差異，結合瑞銀電子一體化直流電能表，從核心計量指標進行對比：

06結論

雙回路直流電能表的計量準確度，本質上由 “采樣鏈路的穩定性” 決定。

如瑞銀電子一體式直流電能表的準確度為0.5級（誤差±0.5%），而雙回路直流電能表外接分流器，其中直流表準確度以1.0級（誤差±1%）為主，其外接的分流器的誤差以0.5%算（假設買到的分流器是真實不虛假的準確度），則總誤差達到±1.5%。

如此計算，瑞銀一體式直流電能表整體誤差＜±0.5%，分體式直流表整體誤差＜±1.5%，可見瑞銀一體式準確度明顯更好。

并且綜上所述，由于瑞銀采用低溫漂錳銅分流器，發熱少/功耗低，而且瑞銀一體式直流表抗干擾性更強，安裝更簡便，準確度和穩定性更好，已被眾多大品牌直流充電樁企使用，在充電樁等直流電能計量場景中，發揮著重要的作用。
