在 1500V 直流平臺、高并網與市場化交易加速推進的背景下，光伏逆變器內部的電流檢測不再是可有可無，而且要求更高，絕緣設計要求也更高，同時電流測量精度也直接影響MPPT效率和安全保護，本文以CS1V系列閉環霍爾電流傳感器為例，結合行業近況與工程實際，討論高壓光伏逆變器中電流檢測的技術邏輯、設計要點與落地注意事項。

1500V光伏系統對電流檢測的核心要求

1500V光伏系統一般是通過提升直流側電壓從1000V至1500V和交流側電壓至800V，能顯著降低系統損耗并提升發電效率?，其中電流檢測是確保系統高效、安全運行的關鍵環節，根據行業標準和實際應用需求，1500V光伏系統對電流檢測的核心要求主要有以下幾個方面：

高精度與寬量程

• ?精度要求?：直流側電流檢測需±1%以內精度，以支持MPPT（最大功率點跟蹤）算法實現高效能量轉換，并且高精度檢測能準確反映光伏陣列的輸出狀態，避免因測量誤差導致的能量損失或逆變器控制失準。
• ?量程適配?：1500V系統通常配置大功率逆變器，電流范圍廣，需覆蓋從啟動到滿載的所有工況，例如CS1V系列（80-200A）可滿足大功率場景需求。

高絕緣耐壓

絕緣耐壓能力需≥3000V DC（或更高），以滿足系統電壓等級和安全標準。1500V系統的直流母線電壓高，傳感器必須具備足夠的絕緣強度，防止漏電或擊穿風險。

快速響應

響應時間一般≤3μs，以捕捉瞬態故障（如短路、雷擊浪涌）?？焖夙憫?yīng)有助于及時觸發保護機制，減少設備損壞風險。

抗干擾能力

具備抗電磁干擾（EMI）和抗共模干擾能力，確保在復雜電磁環境下的測量穩定性。光伏電站現場存在大量逆變器、開關設備，電磁干擾嚴重。

溫度穩定性

在-40°C至+85°C（或更寬）溫度范圍內，精度漂移≤±0.1%/°C。戶外環境溫度變化大，傳感器性能需保持穩定。

低功耗

傳感器自身功耗≤100mW，避免影響系統效率。長期運行中，低功耗設計有助于降低能源損耗和散熱壓力。

可靠性與壽命

MTBF（平均無故障時間）≥100萬小時，適應戶外長期運行。光伏電站壽命通常25年以上，傳感器需匹配系統壽命周期。

安裝便捷性

支持PCB安裝或開口式結構，便于集成和維護。簡化安裝流程，降低運維成本。

安全認證

通過UL、IEC、CQC等認證，符合光伏行業安全標準。確保產品符合國際/國內市場準入要求。

常見技術方案對比

方案總結：

直流側（光伏陣列→逆變器）采用閉環霍爾電流傳感器（這里可以采用芯森電子的CS1V P00系列），原因是：高精度需求，以滿足MPPT控制需求；以及高絕緣（≥3kV）適應1500V系統安全要求；還要溫度穩定性佳，以便適應戶外環境。

交流側（逆變器→電網）：

低壓側：分流器（高精度+低成本，無絕緣需求）。

高壓側：羅哥夫斯基線圈（高絕緣+適用交流）或閉環霍爾傳感器（兼顧直流/交流）。

過流保護：開環霍爾傳感器（快速響應+低成本）或羅哥夫斯基線圈（高壓交流側）。

BMS電流監測：閉環霍爾傳感器（高精度+溫度穩定性）。

閉環霍爾在逆變器內的定位與優勢

定位：電流檢測同時承擔監測（數據采集/能量計量）、控制輸入（與MPPT、逆變器控制回路聯動）與安全保護（過流、短路檢測）。因此傳感器必須兼顧精度、帶寬、絕緣與溫漂特性。

閉環霍爾的技術要點（對比開環）：

• 磁通補償（閉環）：通過補償線圈實時抵消原邊磁通，使輸出更線性、低失真，改善零漂與非線性誤差；
• 更高帶寬和更快跟蹤：閉環方案的跟蹤時間通常在微秒級（CS1V 典型1–3 μs），能跟隨開關頻率引入的快速電流變化；
• 良好絕緣與安全等級：模塊化封裝便于與高壓直流母線隔離，滿足逆變器內部的安全布局。

這些優勢是 CS1V 這種產品在逆變器中被考慮的核心原因，但要注意它們的工程約束（下面展開）。相關規格見CS1V資料：CS1V系列聲明為“基于霍爾原理的閉環（補償）電流傳感器”，并列出帶寬、跟蹤時間與絕緣設計參數。

以 CS1V 為例的關鍵參數與工程含義

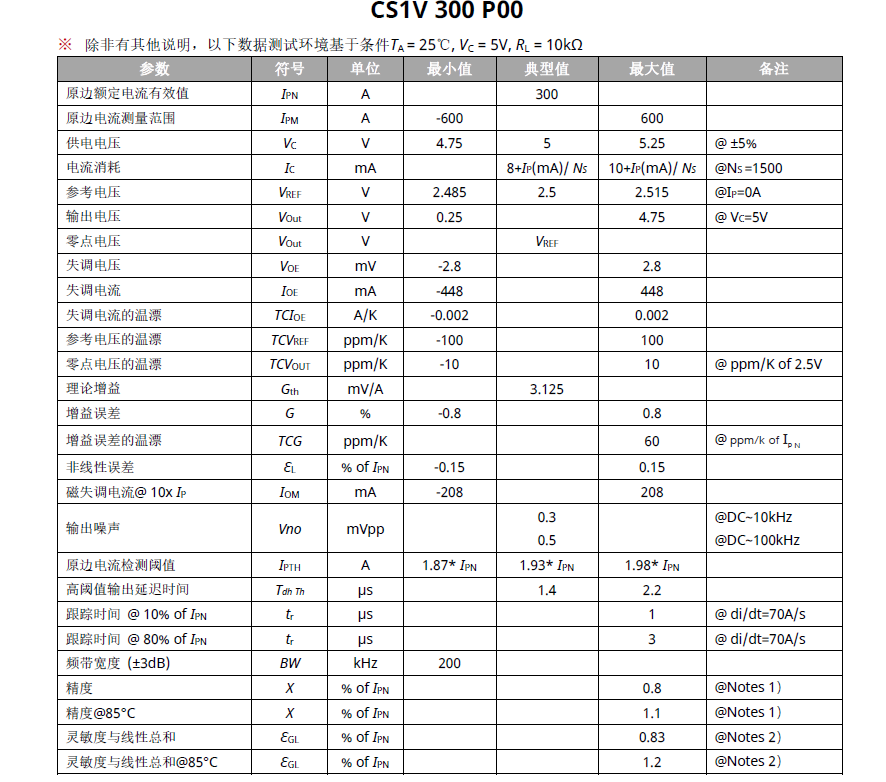

• 額定與測量范圍：例如 CS1V-200P00 額定200 A，測量范圍±450 A。
• 精度：典型精度 ±1%（IPN基準），在高溫（85°C）下精度會下降至約1.4%。
• 帶寬與響應：±3 dB帶寬約200 kHz，跟蹤時間1–3 μs，適合PWM高頻成分的檢測。
• 絕緣與耐壓：交流隔離耐壓 3 kV（50 Hz，1 min），瞬態耐壓8 kV（1.2/50 μs），爬電距離與電氣間隙分別約25.5 mm與13.3 mm，這對1000–1500 V直流系統的內部布局極為關鍵。
• 溫漂與失調：零點與參考電壓有ppm級溫漂，失調電流和失調電壓需在系統校準與補償流程中處理。

工程含義：在高壓直流（≥1000 V）逆變器里，傳感器的絕緣與耐壓參數決定其能否放置在直流母線近端；精度與溫漂決定是否需要在逆變器的控制與數據鏈路中做在線校準；帶寬與跟蹤時間則決定能否用于捕捉快速開關事件（例如IGBT的瞬態過流判別）。以上參數應在系統級進行誤差預算與失效模式分析（FMEA）。

典型工程落地建議

• 安裝位置與母排結構

原邊母排應盡量完全填充傳感器過孔。避免部分填充或錯位導致 di/dt 性能下降。

• 絕緣與防護

在 1000V+ 的直流環境下，按規格計算爬電距離與電氣間隙；必要時在傳感器周?chē)黾咏^緣罩或屏蔽，防止外來導體接觸或污染導致局部擊穿。

• 參考電壓與接地策略

CS1V 輸出基于參考電壓（VREF），系統應保證參考電壓穩定且與ADC及控制板的參考一致，避免因?yàn)閂REF漂移引入的測量偏差。

• 熱場與漂移管理

逆變器內溫度分布不均，建議做溫漂試驗并在線或出廠做一次性標定；在軟件側保留溫度補償系數與零點自校準邏輯。

• EMC 與濾波

雖然閉環傳感帶寬高，但逆變器內部強開關場可能引入共模干擾。推薦在傳感器輸出側加差分濾波與合適的 PCB 布局（短回流環路），并在系統級做EMC驗證。

• 保護與聯動邏輯

對于快速過流（IGBT 集中故障）建議以傳感器原始fast通路（硬件比較器或FPGA）作為第一道防護，同時將傳感器輸出做軟件冗余判斷（濾波后由主控做最終動作），以兼顧速度與穩定性。

工程實例

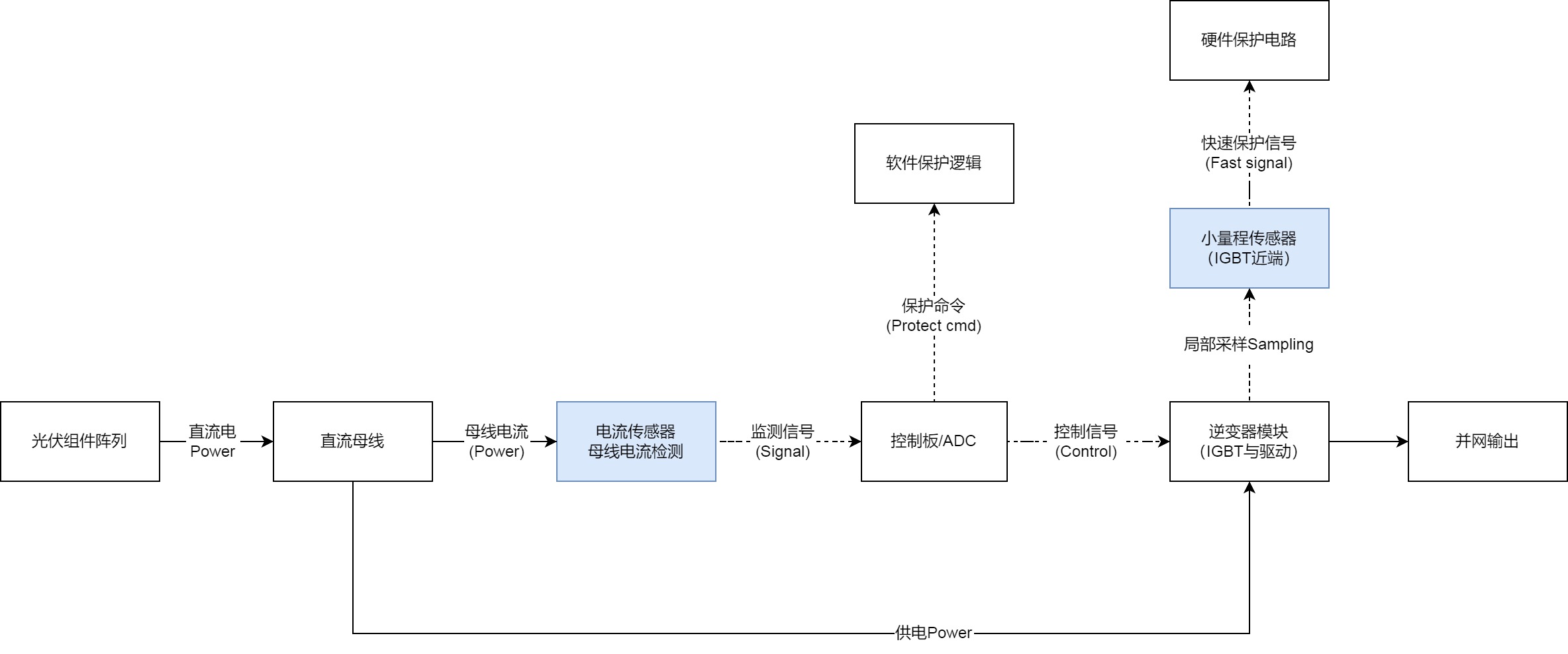

場景：某 1500V 直流前端并列多串光伏陣列接入一臺集中式逆變器，設計中把CS1V-200P00放在直流母線進線處用于MPPT與過流保護判別，同時在IGBT模塊近端布置小額定值傳感用于局部快速斷路判別。實施要點：母排過孔完全填充、VREF在PCB上通過低漂參考源供給、并在逆變器EMC試驗中驗證輸出線濾波效果。該方案可在滿足精度與響應的前提下，優化保護動作的可靠性（具體參數和測試報告應以現場試驗為準）。

結語

電流傳感器不是“黑盒”，選擇后必須做系統級驗證（溫漂、頻帶、瞬態響應、絕緣與EMC）。在1000V+平臺上，耐壓與爬電距離是安全布局的硬約束，切不可僅以“量程/精度”衡量器件可用性。CS1V這類閉環霍爾在帶寬與線性度上具有天然優勢，適合用于兼顧MPPT數據輸入與保護觸發的混合角色，但必須結合校準與防護設計以降低系統級風險。
