一、 項目痛點：性能與集成之間的兩難抉擇

某精密電子裝備制造商正在開發新一代貼裝設備。該項目選擇了控制性能卓越、拓撲靈活的歐姆龍NJ系列PLC作為主控制器，其內置的EtherCAT總線技術非常適合實現多軸高同步性的運動控制。然而，設備中的多個關鍵運動軸卻選用了性能優異、動態響應極佳的三菱MR-J5系列伺服驅動系統，該系列伺服原生支持的是三菱的CCLink IEField Basic網絡。

項目陷入了兩難境地：

1. 協議直接不兼容：EtherCAT與CCLink IEField Basic是兩種不同的高速實時以太網技術，物理層和數據鏈路層均無法直接通信。歐姆龍PLC無法直接作為CCLink IE主站來控制和讀寫三菱伺服。

2. 性能損失風險：若放棄使用三菱伺服，強行統一為支持EtherCAT的伺服，可能無法滿足特定軸對扭矩和響應速度的極致要求；若放棄歐姆龍PLC，則可能損失其在復雜邏輯和流程控制上的優勢。

3. 系統復雜性高：傳統的解決方案可能需要增加一套三菱的PLC作為CCLink IE主站，再通過上位機或自定義協議與歐姆龍PLC通信，這會導致系統架構復雜、成本激增、編程調試困難，并引入額外的通訊延遲，無法滿足貼裝工藝對實時性的嚴苛要求。

二、 解決方案：遠創智控YC-ECT-CCLKIE協議轉換網關

為解決這一核心痛點，我們引入了遠創智控YC-ECT-CCLKIE協議轉換網關。這款產品不僅僅是一個簡單的協議轉換器，更是一個集成了邊緣計算網關 能力的智能網關。

網關功能簡介：

雙向協議透明轉換：網關充當了EtherCAT與CCLink IEField Basic網絡之間的“高速翻譯官”。它在EtherCAT側作為從站，被歐姆龍主站識別和循環訪問；在CCLink IE側作為主站，主動掃描并控制三菱伺服從站。

數據映射與同步：網關內部建立了精確的映射關系，將歐姆龍PLC發送給網關的過程數據（Outputs），如目標位置、速度、轉矩，實時轉換為CCLink IE報文發送給三菱伺服；同時，將三菱伺服反饋的實際位置、狀態、報警等數據（Inputs）實時打包成EtherCAT報文送回給歐姆龍PLC。

高性能與低延遲：專為工業運動控制設計的硬件和固件，確保了極低的協議轉換延遲，通?？稍谖⒚爰墑e完成，滿足絕大多數高動態響應應用的需求。

邊緣預處理能力：作為邊緣計算網關，它可配置對伺服數據進行初步處理，如單位換算、限值監控、簡易凸輪曲線生成等，減輕主PLC的運算負擔，體現了智能網關的先進性。

集中式數據采集器：所有連接的CCLink IE伺服設備數據，均通過此網關一個節點進行匯聚和轉發，簡化了網絡結構，實現了數據的集中采集。

三、 實施過程與清晰的系統拓撲

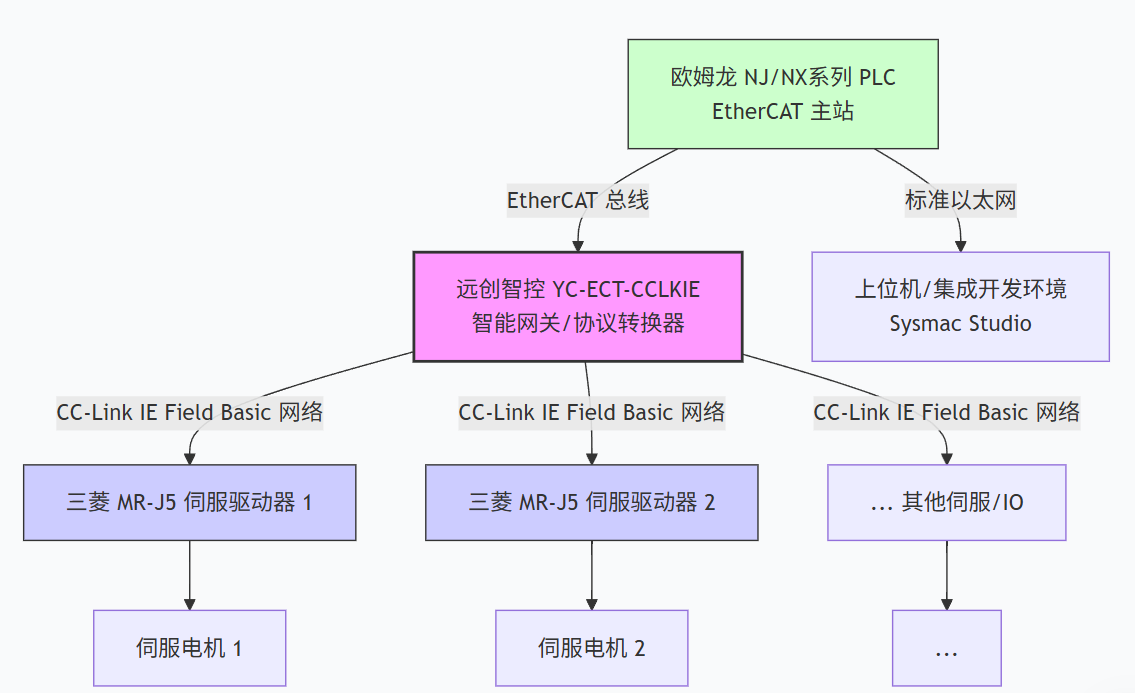

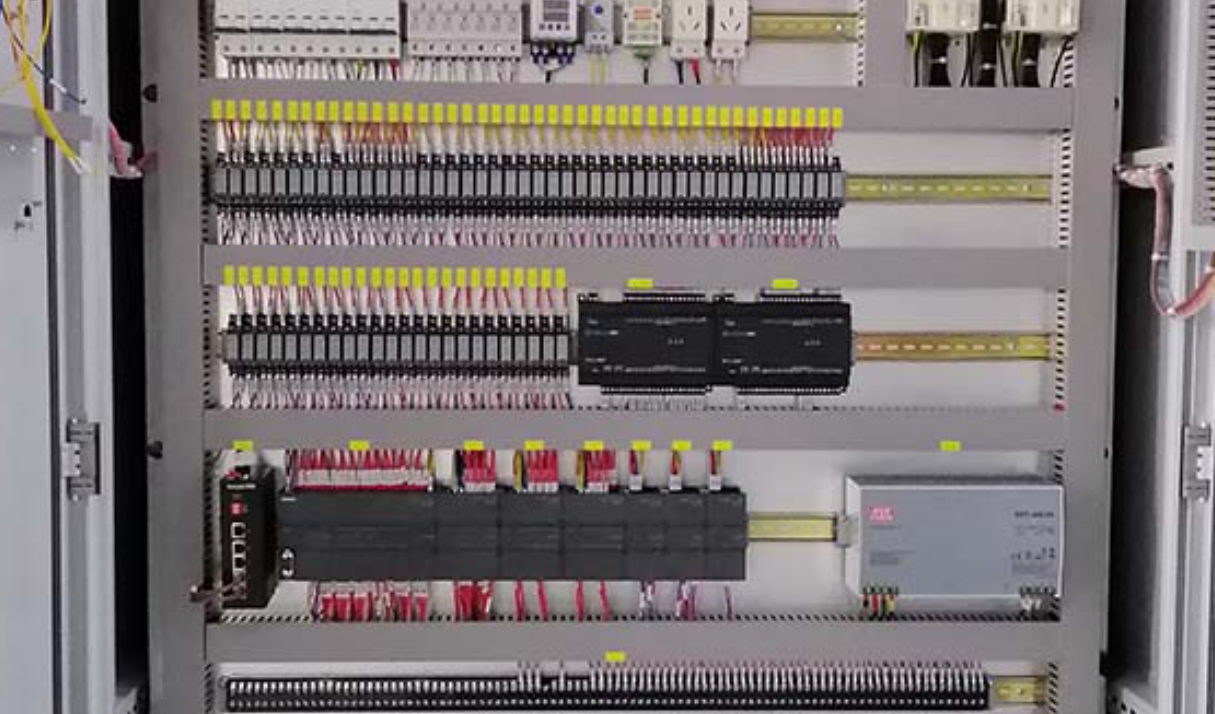

1. 硬件連接與拓撲構建

2. 軟件配置

歐姆龍側：在歐姆龍的Sysmac Studio集成開發環境中，導入遠創智控提供的ESI (EtherCAT Slave Information)文件。將網關添加為EtherCAT網絡上的一個從站設備。根據手冊，配置其PDO（過程數據對象）映射，例如，分配64字節輸出（控制伺服）和64字節輸入（讀取伺服狀態）。

網關側：使用遠創智控的配置軟件，進行兩步操作：

1. CCLink IE網絡配置：掃描并設定所有連接的三菱伺服從站的站號、型號，并設置網關的通訊參數（如波特率）。

2. 數據映射表配置：建立EtherCAT PDO與CCLink IE伺服數據之間的精確映射。例如，將歐姆龍發送數據的第1-4字節（32位整數）映射到1號伺服的“目標位置”寄存器；將1號伺服的“實際位置”寄存器映射到歐姆龍接收數據的第1-4字節。

三菱側：無需復雜編程，僅需通過伺服面板或軟件設置其站號、通訊速率等基本參數，與網關的CCLink IE配置匹配即可。

完成配置并下載后，歐姆龍PLC即可像控制本地EtherCAT伺服一樣，直接對三菱伺服進行精確的位置、速度或轉矩控制。

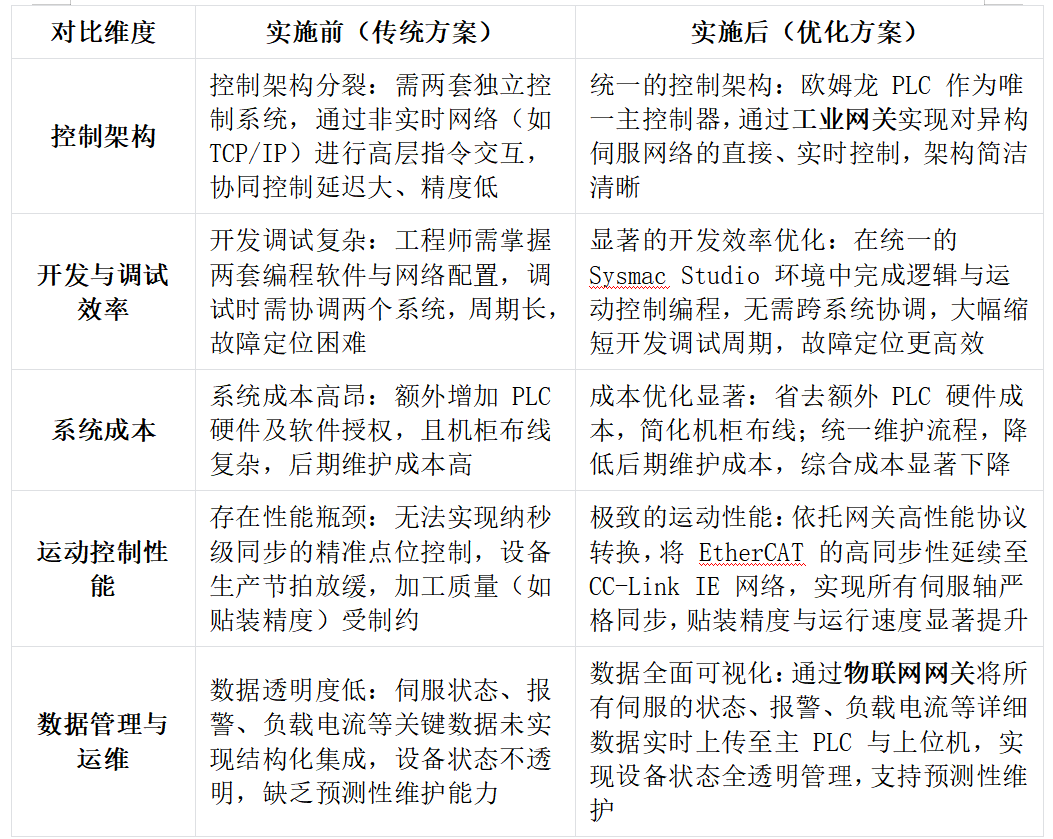

四、應用效果與實施前后對比

五、 行業推廣與前景展望

這種通過智能網關實現異構總線融合的方案，在追求高速、高精、高柔性的現代制造業中需求巨大。我們重點推薦以下主流且前景廣闊的行業：

1. 鋰電生產設備：在涂布、卷繞、分切等工序中，常需要將不同品牌的視覺系統（EtherCAT）、專機（CCLink IE）和執行機構無縫集成。該網關是實現整線設備協同和數據統一的利器。

2. 工業機器人與半導體設備：機器人本體控制器（常用EtherCAT）與末端執行器、周邊傳輸模塊（可能使用CCLink IE）需要精密配合。該方案是實現機器人工作站高度自動化的關鍵。

3. 光伏面板制造：串焊機、排版機等設備集成了大量伺服軸和傳感器，網關能有效整合不同協議的最佳部件，打造高性能、低成本的生產線。

4. 高端包裝與印刷機械：這類設備對多軸同步和套準精度要求極高，允許設備制造商自由選擇各運動單元的最優解決方案，通過邊緣計算網關 進行數據匯聚與預處理，實現智能化工藝調整。

六、 總結

遠創智控YC-ECT-CCLKIE協議轉換網關的成功應用證明，在工業自動化領域，協議的差異性不應成為技術選型和性能提升的障礙。這款產品集工業網關的可靠性、物聯網網關的互聯性、邊緣計算網關的智能性于一身，是名副其實的智能網關和高效的數據采集器。

它通過精湛的協議轉換技術，將歐姆龍EtherCAT控制網絡的開放性與三菱CCLink IE伺服驅動的高性能完美結合，為客戶提供了“魚與熊掌兼得”的最佳解決方案。這不僅大幅提升了設備的綜合性能與開發效率，更降低了全生命周期的成本。隨著智能制造的深入發展，這種靈活、高效、開放的集成方案必將成為設備制造商提升核心競爭力的重要手段，在更多前沿工業領域綻放異彩。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
