功率放大器在光波導諧振腔的研究和應用中非常重要，它為核心測試環節提供所需的高質量驅動信號和功率支持。下面我將從功率放大器在測試系統中的具體作用、典型應用場景、關鍵性能指標選型和一些前沿研究展望等方面來展開說明。

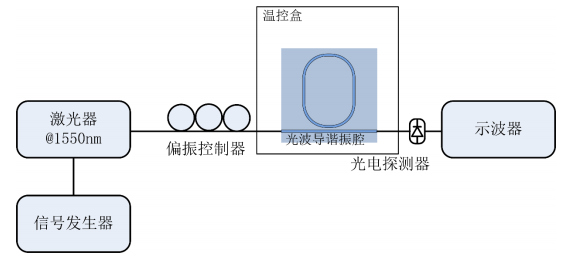

圖：光波導環形諧振腔基本參數測試

一、功率放大器在測試系統中的核心作用

在光波導諧振腔的測試系統中，功率放大器主要承擔著信號驅動和功率保障的關鍵任務。

高電壓掃描信號的生成：在諧振腔的頻譜測試中，通常需要對可調諧激光器的波長進行精密掃描。例如，一種典型應用是利用信號發生器產生一個低頻三角波或正弦波掃描信號。但此類信號發生器直接輸出的電壓和功率往往不足以驅動激光器的調制端口。此時，功率放大器（特別是高壓放大器）能夠?qū)⑿盘?hào)發生器輸出的掃描信號進行電壓和功率放大，以滿足激光器外部調制端口對高壓掃描電壓的需求（例如0-200V），從而實現對激光波長的精確掃描。

圖：光波導諧振腔結構參數優化

二、典型應用場景與案例

功率放大器在光波導諧振腔的不同測試場景中都有應用，以下是一些典型案例：

基礎參數測試：在光波導環形諧振腔的基本參數（如Q值、半高全寬、自由譜寬FSR）測試中，會搭建包含激光器、信號發生器、功率放大器、光波導環形諧振腔、光電探測器和示波器等的測試系統。信號發生器產生的掃描信號經功率放大器（如ATA-2042高壓放大器）放大后，驅動激光器實現波長調諧。滿足諧振條件的波長會在諧振腔中諧振，通過探測器和示波器即可觀測和分析諧振譜線。

特殊結構與封裝測試：

在半掩埋光波導諧振腔的封裝測試中，測試系統與上述基礎參數測試系統類似，包含高壓放大器、信號發生器、示波器、光電探測器和窄線寬半導體激光器等。高壓放大器用于對信號發生器輸出的掃描信號進行增益和偏置的調節，以確保諧振腔的諧振頻率落在激光器的調諧范圍內。

在面向角速度傳感應用的硅基二氧化硅光波導諧振腔測試中，采用功率放大器（如ATA-1200C寬帶放大器）來放大激光器的掃頻信號。通過觀測和擬合示波器上得到的諧振譜線，研究人員成功計算出該諧振腔的品質因數。

圖：ATA-1200C寬帶放大器指標參數

為光波導諧振腔測試系統選擇合適的功率放大器時，以下是一些關鍵的技術指標和考量因素：

輸出電壓范圍：確保放大器的最大輸出電壓能滿足激光器調制端口或特定測試結構對驅動電壓的要求。例如，在光波導環形諧振腔測試中，激光器的PZT響應帶寬為20kHz，輸入電壓為0-200V。

帶寬與頻率響應：放大器的帶寬（如-3dB帶寬）應覆蓋掃描信號頻率及其諧波分量。

輸出電流能力：放大器的輸出電流需滿足負載（如激光器調制端口）的瞬態電流需求。

增益與偏置調節：增益（放大倍數）可調和偏置（直流偏移）可調功能，例如在半掩埋光波導諧振腔測試中用于調節掃描信號，有助于靈活適配不同的信號源和負載需求，優化測試條件。

通道數量：根據測試需求，考慮是否需要雙通道輸出的放大器，例如在諧振環的雙端口測試平臺中使用了兩個功率放大器。

波形保真度與穩定性：低失真、低噪聲、高穩定性對于保證掃描的線性度和測試結果的準確性至關重要。

圖：ATA-1000系列寬帶放大器

功率放大器在光波導諧振腔的測試與應用中，特別是在諧振腔的性能表征（如頻譜掃描測試）和一些高功率老煉測試中，發揮著關鍵的信號驅動與功率支撐作用。選擇合適的功率放大器時，需重點關注其輸出電壓范圍、帶寬、輸出電流、增益偏置調節能力等關鍵指標，以確保測試系統的有效構建和精確測量。
