一、 引言

弧光故障是電力系統中一種破壞性強的電氣故障，可能對系統設備造成嚴重?fù)p害，甚至威脅人員安全。弧光保護產品的應用，為迅速切除此類故障、降低危害提供了穩定的解決方案。

二、 弧光保護產品概述

弧光保護主要用于快速切除中、低壓母線故障，有效限制弧光對設備和人員的損害。該產品一般由弧光傳感器、主控單元和跳閘出口等部分構成。當系統中發生弧光故障時，弧光傳感器實時檢測弧光信號并上傳至主控單元，主控單元進行分析判斷后立即發出跳閘信號，快速切斷故障回路，避免事故進一步擴大。

三、 弧光發生的常見場景

設備故障或老化：開關設備觸點異常、電纜接線不良、變壓器或電機絕緣破損等，均可能因接觸不良或絕緣下降而引發弧光；

違規操作與維護不當：帶電作業失誤、檢修工具絕緣失效、故障處理不規范等人為因素，容易導致弧光產生；

環境因素誘發：潮濕、污穢環境會降低絕緣強度，而存在粉塵或易燃易爆物質的場所不僅易產生弧光，還可能引發爆炸；

特定行業高頻場景：如工業制造中的高負荷設備、建筑基建現場的臨時配電線路、數據中心滿負荷運行系統等，因其運行環境或負荷特性，弧光風險更為突出。

四、 安科瑞弧光保護裝置介紹

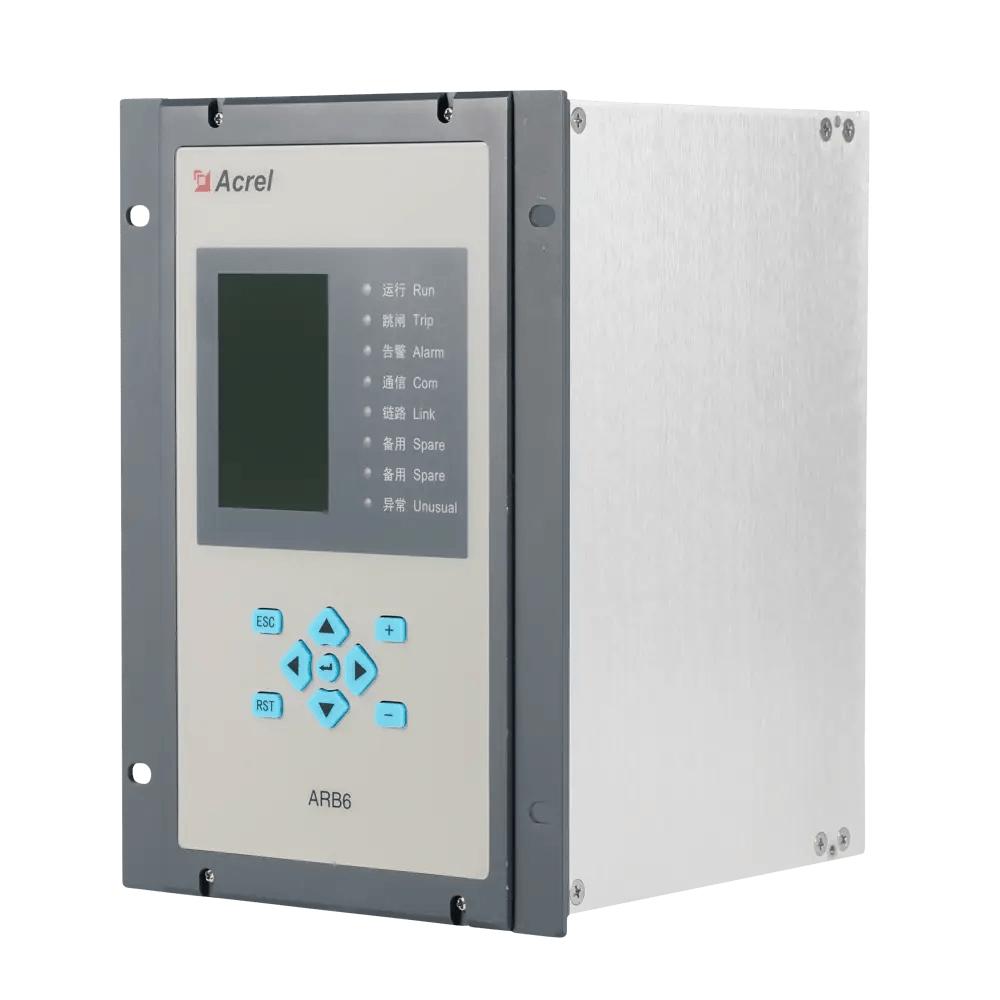

安科瑞ARB系列弧光保護裝置外觀設計時尚，配備大屏幕液晶顯示屏，圖形化多語言菜單操作簡便快捷。該裝置集成度高，具備保護、測量、控制、監測、通信、故障錄波、事件記錄等多種功能，可實時準確監測弧光信號及電流變化，廣泛適用于中低壓電網中對弧光故障進行快速切除的場合。

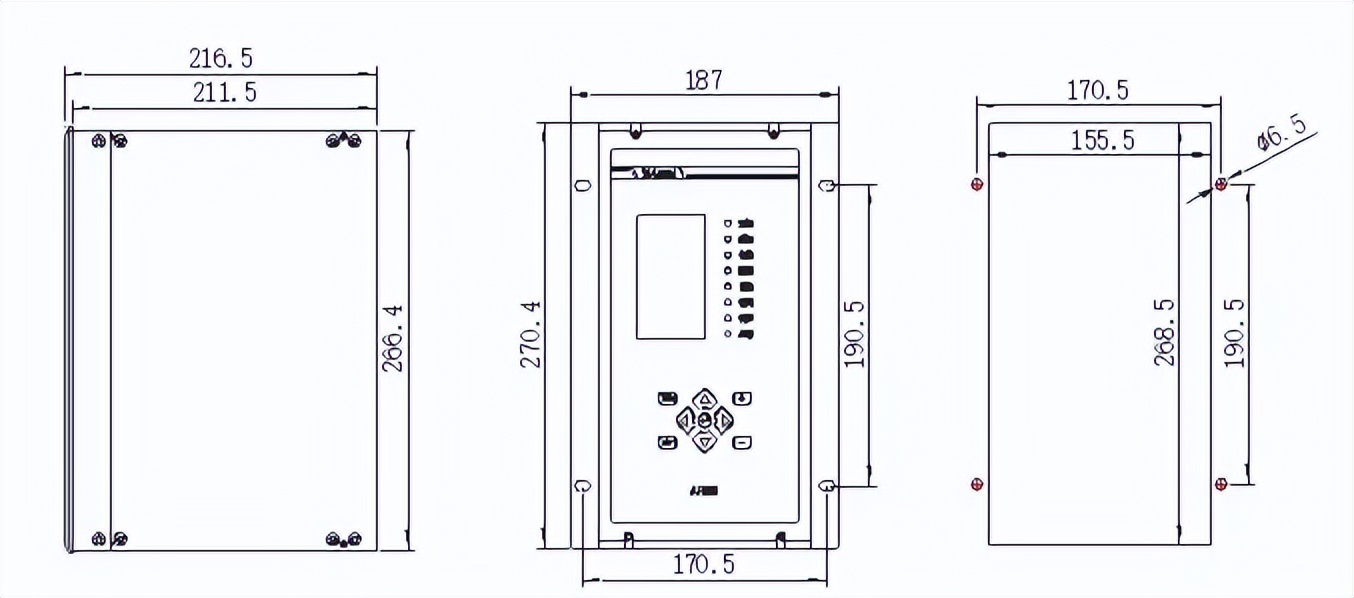

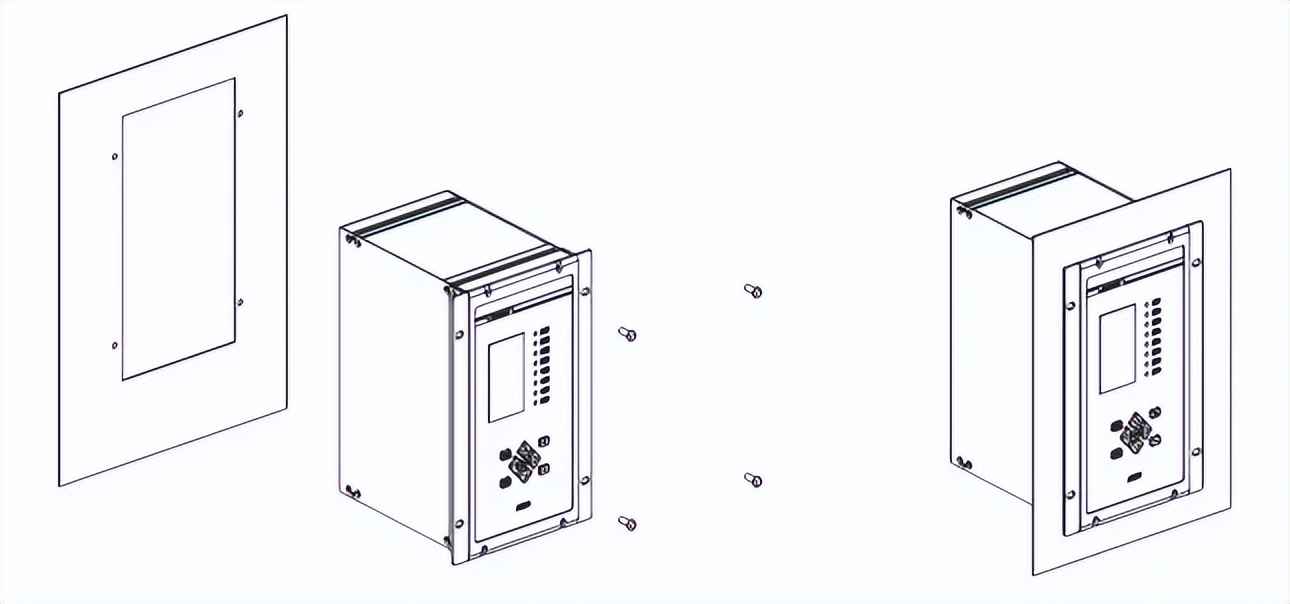

安裝與外形尺寸

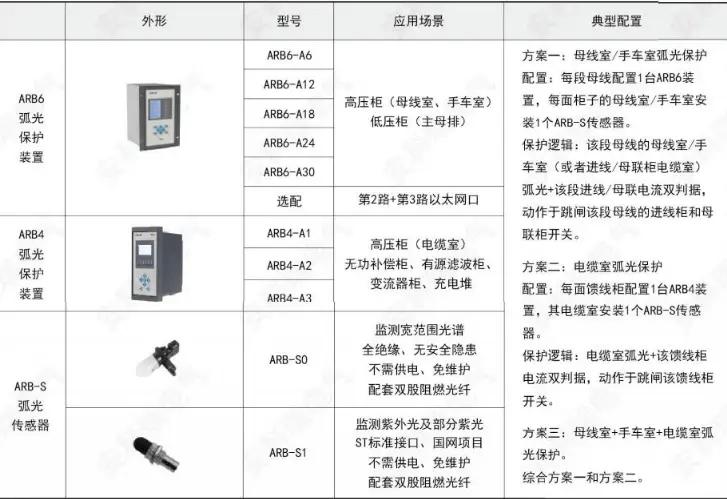

應用場景

五、 弧光保護產品的優勢

響應迅速：能夠在毫秒級別內識別弧光故障并發出跳閘指令，及時切斷故障回路，遏制事故蔓延；

穩定性高：采用傳感技術與信號處理機制，在復雜電氣環境中仍能穩定、準確地捕捉弧光信號；

適應性強：適用于多種中低壓電力系統環境，包括開關柜、配電柜及變壓器等設備，滿足不同用戶的防護需求；

安裝維護簡便：結構設計合理，安裝過程便捷，無需對現有電氣設備進行大規模改造，同時維護成本低，使用壽命長。

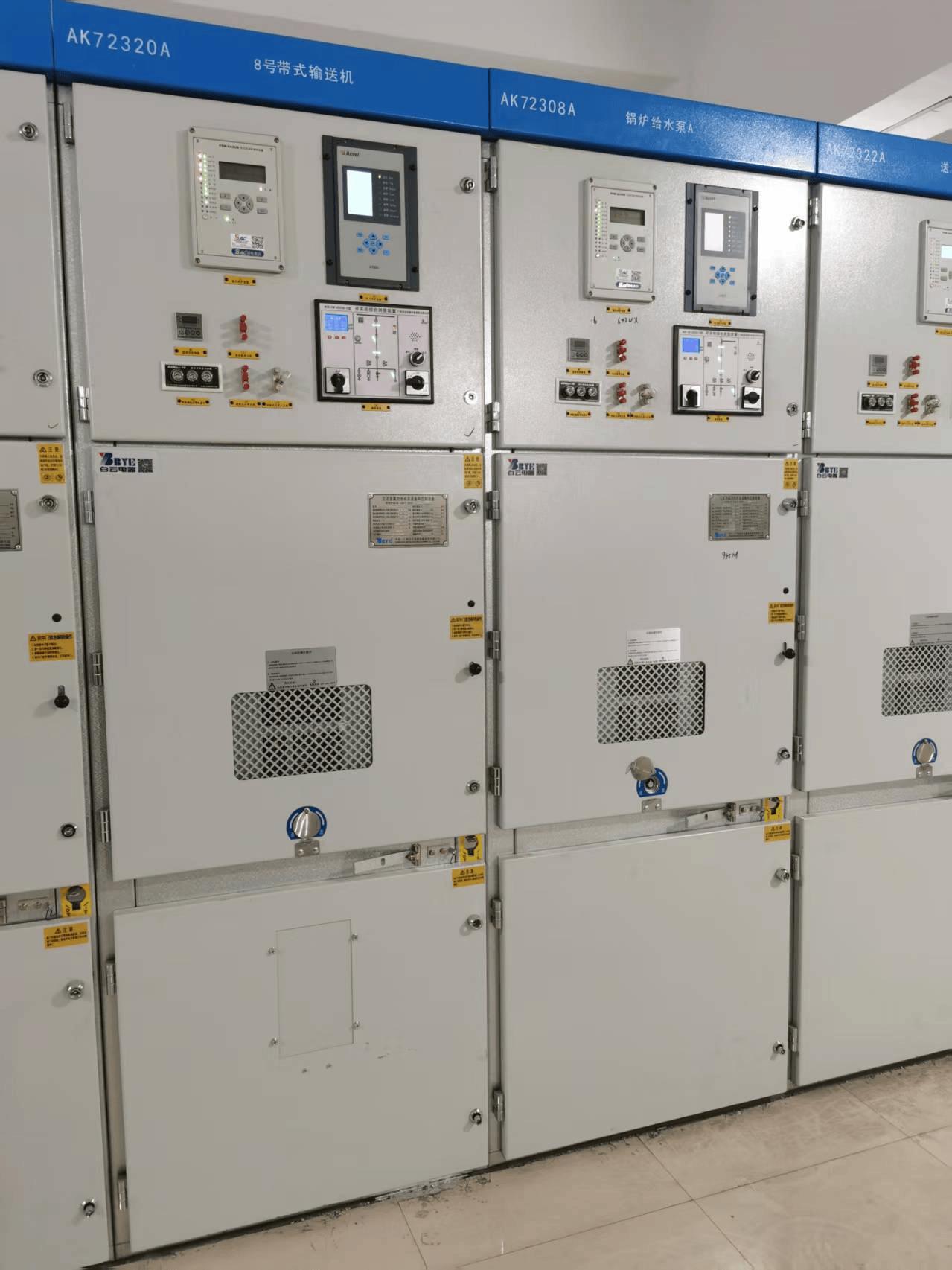

六、項目案例——某煤焦化項目

項目概況

某煤焦化項目有3個10kV配電室，共有60面高壓柜。供電系統為單母線分段系統，開關柜分3段母線通過母線橋連接。

項目需求與配置

在高壓開關柜內母線室和電纜室安裝弧光探頭，以避免開關柜內部故障時產生的電弧光對設備及人員造成嚴重傷害。共計5臺ARB6-24，118只弧光探頭ARB6-S0。

弧光保護配置方案:

每面高壓柜母線室、電纜室各配置1個弧光探頭；

在I段母線2面出線柜安裝2臺弧光保護裝置，采集本段進線電流+分段電流做弧光保護;

在II段母線1面出線柜安裝1臺弧光保護裝置，采集本段進線電流+分段電流做弧光保護；

在III段母線2面出線柜安裝2臺弧光保護裝置，采集本段進線電流+分段電流做弧光保護。
