圖片來源于順絡

PoC技術應用背景

隨著汽車智能化、電子化的推進，自動駕駛已經是未來汽車發展的必然趨勢。素有“智能駕駛的眼睛”之稱的車載攝像頭，是自動駕駛系統感知層的核心部件。目前自動駕駛L2等級搭載的攝像頭數量在5-8 顆，L3等級達到8 顆以上。Power-over-Coax（PoC）同軸線供網供電傳輸技術作為一種新型傳輸方式，在車載攝像頭上具有廣泛應用。根據據QYResearch調研團隊最新報告，預計到2030年，全球汽車PoC電感器市場規模將達到4.1億美元，年復合增長率（CAGR）為14.3%。這一增長主要得益于汽車行業對高效電力傳輸和信號完整性的日益增長需求，以及高級駕駛輔助系統和自動駕駛系統的快速發展。

除此之外，PoC技術也將廣泛用車載雷達、工業相機、人形機器人中。PoC技術不僅精準破解各個核心領域痛點，更能全面滿足痛點背后機器小型化、傳輸抗干擾、成像高精度的核心需求，為視覺升級提供關鍵解決方案。

什么是PoC？

POC(Power Over Coaxial)是一種基于同軸線纜中形成影像傳輸、控制信號、電源疊加的技術。即把高清影像、控制信號與電力復合在一根同軸線上傳輸；為了給攝像頭側串行器芯片供電，需要從ECU端引入電源與信號線復合在同軸線上傳輸，由此會出現信號線信號串入電源線中，同時因交流信號成分會泄漏到電源線，沿同軸電纜傳輸?shù)男盘?hào)成分會大幅衰減。由此催生對信號進行阻隔的PoC電感。

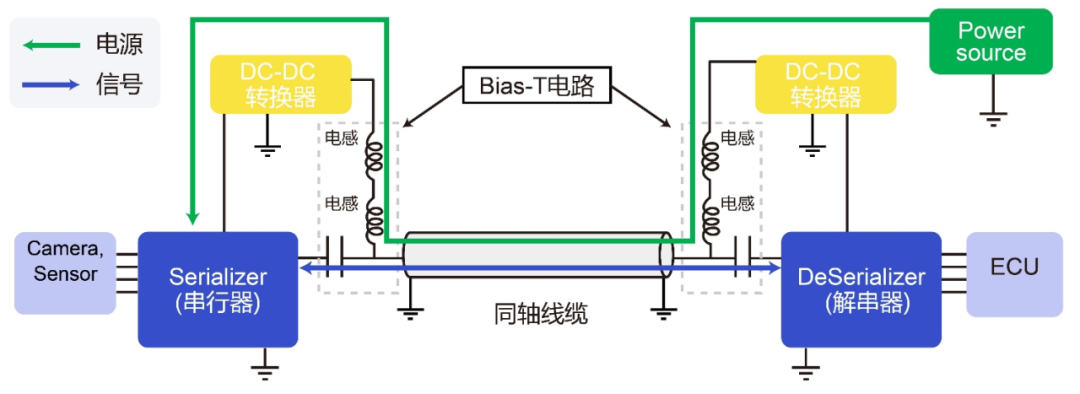

PoC電路拓?fù)浼靶盘?hào)走線示意圖

圖片來源于順絡

PoC電感作用分析

PoC電路中通常包含多個電感器和電阻器組成寬頻帶濾波器，該頻帶覆蓋GMSL正向和反向通道使用的全部頻譜，阻斷信號線信號往電源線的流動；確保信號線不會因電源端低阻抗導致的阻抗失配。為了保持信號完整性和良好的信噪比，PoC濾波器要求具有高阻抗，通常為高于1kΩ. 使用多個級聯電感可以在整個頻段內保持這種高阻抗，如下圖：

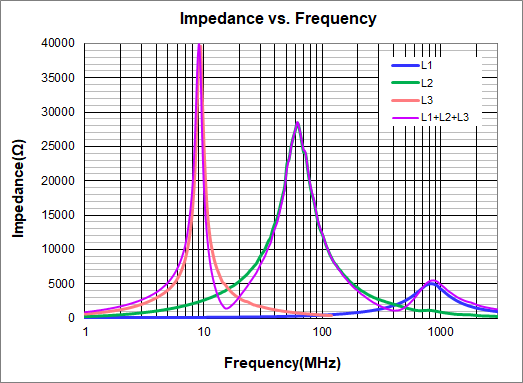

PoC電感阻抗曲線示意圖 圖片來源于順絡

順絡電子PoC電感

獲ADI GMSL2 SerDes芯片認證

ADI的GMSL技術在車載攝像頭SerDes領域占據主導地位，市場占有率超80%。順絡電子與ADI在GMSL-PoC技術上合作緊密。近期，順絡電子不同電流的PoC電感方案通過ADI GMSL2 SerDes芯片認證并加入到最新的官方GMSL2 Hardware Design and Validation Guide中，認證信息參考文章底部左下角“閱讀原文”處，可點擊獲取詳情。

https://www.analog.com/media/en/technical-documentation/user-guides/public-gmsl2-hardware-design-and-validation-guide.pdf

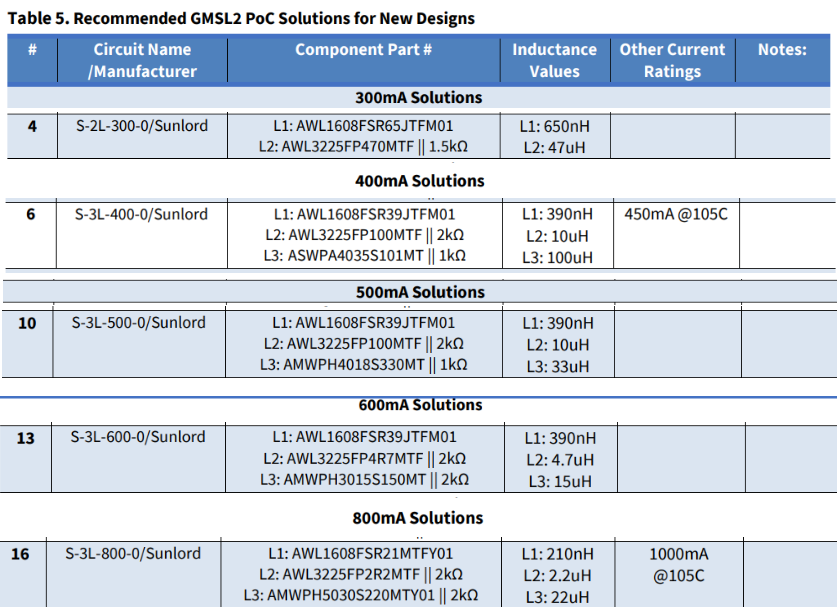

順絡PoC電感方案認證List

表格來源于ADI

ADI GMSL 技術介紹

GMSL（Gigabit Multimedia Serial Link），則是一項由ADI于2008年推出的技術。第二代 GMSL（稱為 GMSL2）于2018年上市，數據速率高6 Gbit/s。GMSL2支持全高清 (FHD)顯示器和分辨率高達800萬像素的攝像頭。GMSL2增加了顯示流壓縮功能，以根據需要增加鏈路容量，從而通過單根電纜支持4k顯示器。GMSL2也是第一代支持以太網隧道的GMSL。

ADI在官網透露，自2008年以來，GMSL鏈路總傳輸距離已超過20萬億公里，公司也已為汽車級平臺交付了超過10億顆GMSL SerDes芯片。為數百萬人改善了道路安全、用戶界面和車內娛樂體驗。

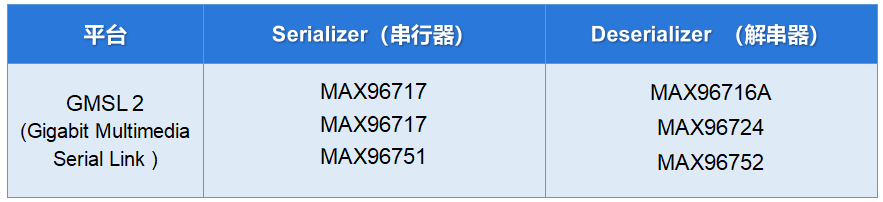

ADI公司的GMSL技術中所用IC型號舉例

表格來源于順絡

順絡PoC電感介紹

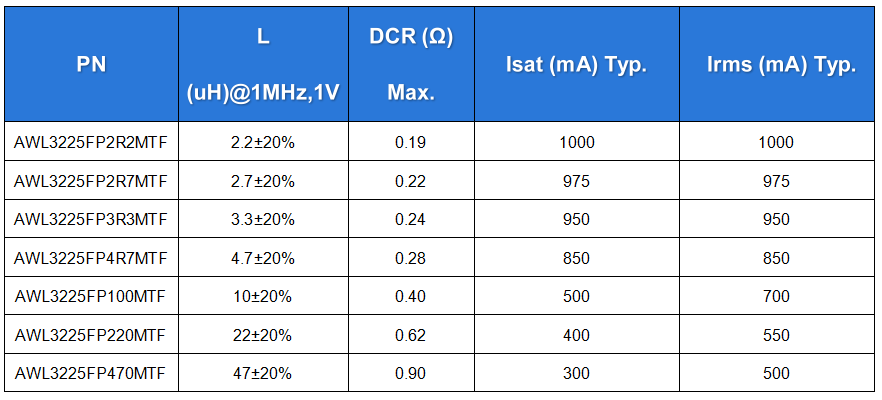

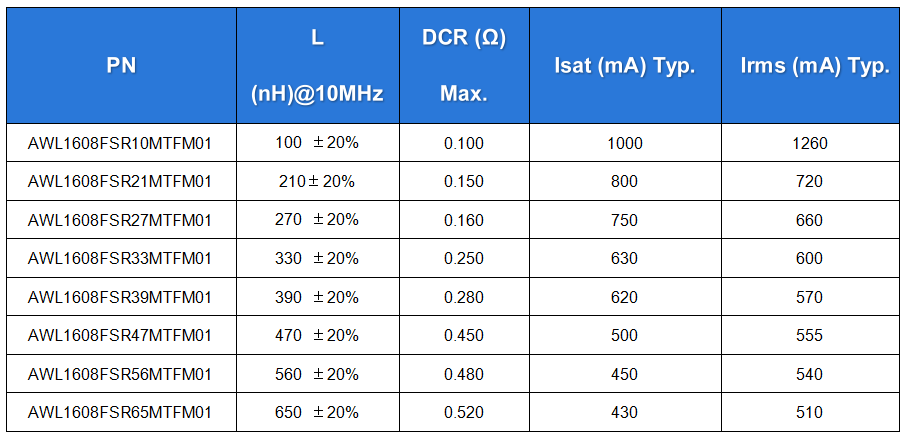

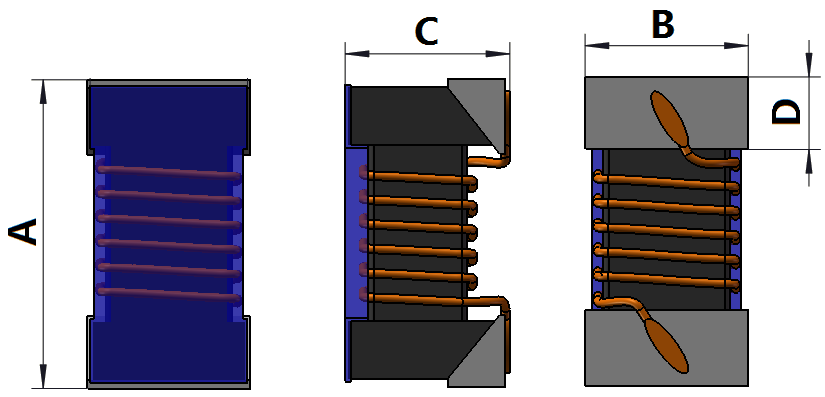

AWL-FP系列—高頻段濾波

AWL-FP系列—中低頻段濾波

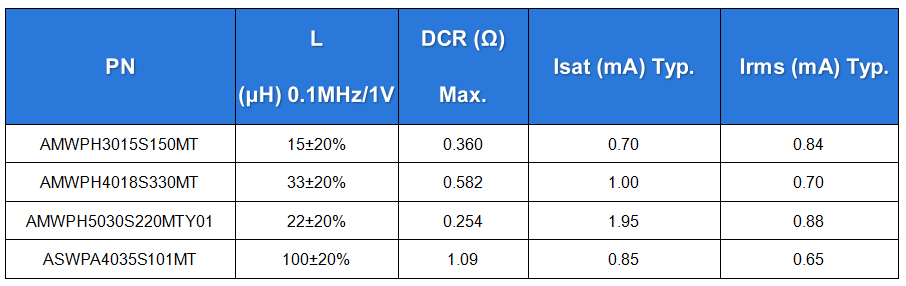

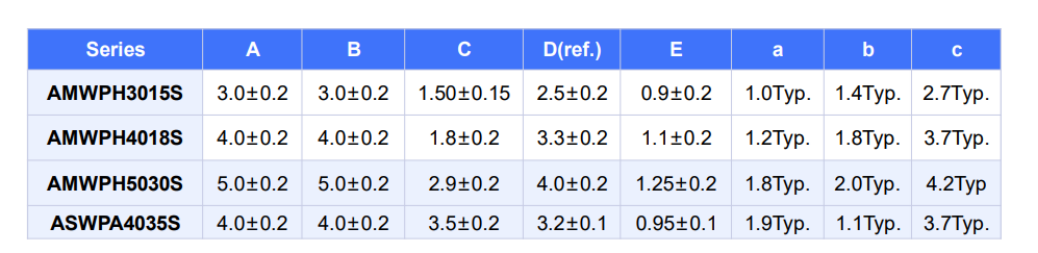

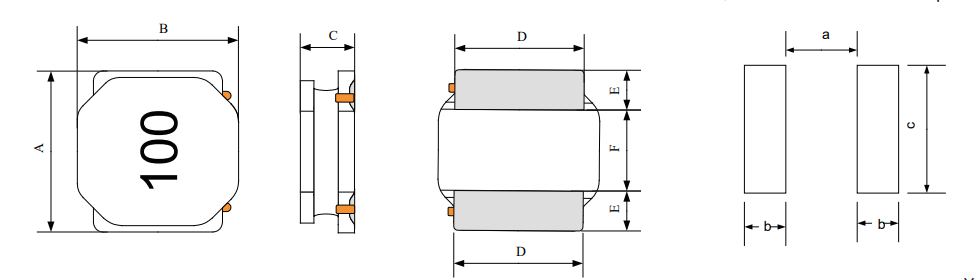

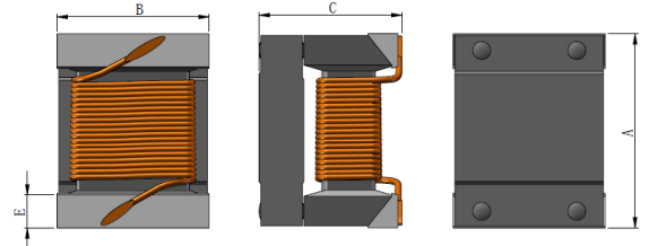

AMWPH/ASWPA系列—低頻段濾波

以上表格均來源于順絡
