隨著5G的日益普及，保持頻譜純凈給網絡運營商帶來了新的挑戰。無論是游戲應用、電影快速下載，還是通過會議平臺共享演示文稿，人們都期望實現高速數據傳輸、超低延遲和超高可靠性。最大化頻譜效率以及成本競爭正推動著無線市場的發展。

時分雙工（TDD）技術應用于頻譜在3GPP定義的同一信道或頻段內，由下行鏈路（DL）和上行鏈路（UL）共享的情況。即便TDD在無線領域并非新鮮事物，但其應用也帶來了新的挑戰，尤其是在使用傳統頻譜分析儀檢測干擾時。

通信上行鏈路比下行鏈路更容易受到干擾。在頻分雙工（FDD）網絡中，很容易聚焦于分配給上行鏈路的頻段，并且可以使用頻譜分析儀或便攜式接收機識別并定位干擾源。在TDD網絡中，下行鏈路和上行鏈路使用相同頻率，下行鏈路信號會掩蓋上行鏈路信號及任何其他信號。

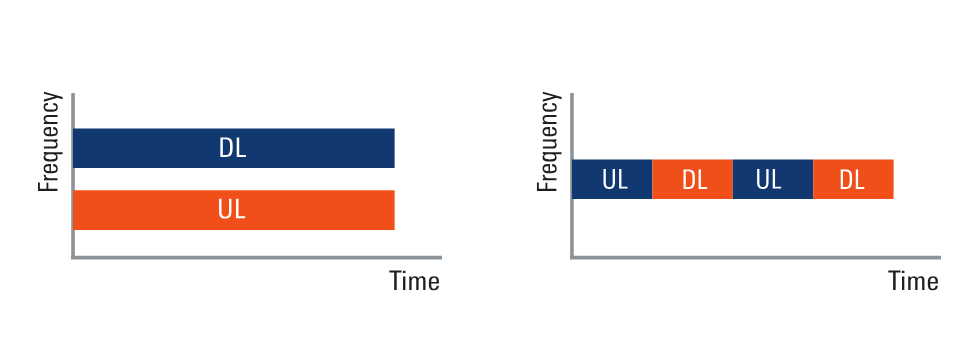

FDD信號（左）與TDD信號（右）的典型配置

海洋儀器的解決方案

羅德與施瓦茨的手持式解決方案，如R&S FPH手持式頻譜分析儀，支持門控觸發功能，使用戶能夠在時域內分離上行鏈路和下行鏈路信號。

輕松分離UL和DL時隙

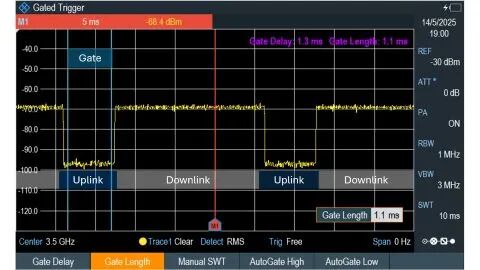

捕獲的5G新空口（TDD）信號在同一頻段內不斷變化，這使得分離上行鏈路和下行鏈路信號變得困難。在時域測量（零跨度模式）中，可以直觀地看到上行鏈路和下行鏈路時隙。用戶可以配置一個具有特定長度的窗口或門控。在此應用中，用戶配置一個門控，使其落在上行鏈路時隙內。這樣就可以方便地對上行鏈路信號進行頻譜測量。

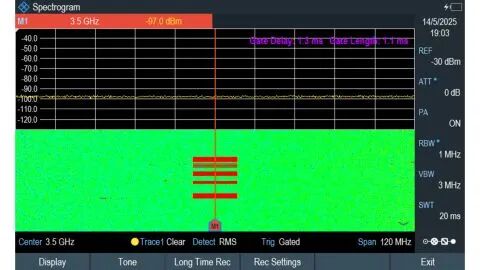

FPH利用門控觸發功能區分上下行鏈路，清晰識別間歇性干擾信號

識別和定位干擾源

R&S FPH手持式頻譜分析儀支持的瀑布圖有助于識別干擾信號。長達999小時的長時記錄功能對于識別偶發干擾源非常實用。信號可以在用戶配置的特定時間窗口內或針對特定信號限值進行記錄。

R&S FPH手持式頻譜分析儀具備音調功能，有助于干擾排查過程。用戶可以使用定向天線，通過聆聽儀器發出的音調來尋找信號。干擾源的功率越高，儀器發出的聲音音調就越高。

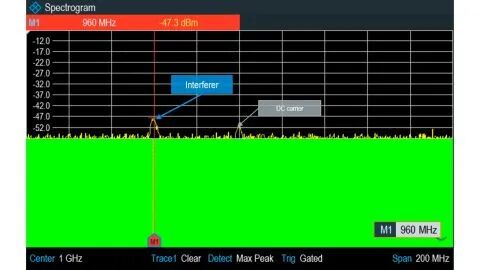

FPH顯示上行信號中的干擾
