在AI化和電氣化的時代背景下，對電流的精確、安全、實時監測已成為諸多技術領域的核心需求。傳統電流檢測方法如分流電阻，雖簡單直接，但在高壓、大電流及需要電氣隔離的場景中顯得力不從心。霍爾電流傳感器，作為一種基于霍爾效應原理的非接觸式測量器件，正以其獨特的優勢，成為洞察電流信息的“智慧之眼”，廣泛應用于從工業到民用的各個角落。

一、核心原理與獨特優勢?

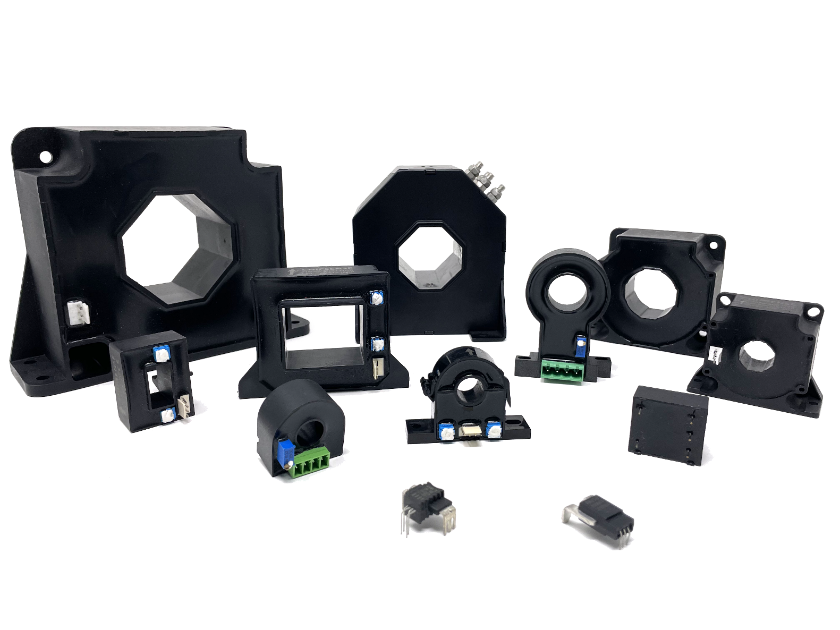

霍爾電流傳感器的核心是霍爾元件。當電流流經或穿過傳感器產生的磁場時，霍爾元件會感應到磁場強度并輸出一個與原始電流成比例的電壓信號。其最大的特點在于非接觸式測量和原副邊電路電氣隔離。主要分霍爾開環和閉環兩大類傳感器。

開環式（直檢式）：結構相對簡單，成本較低?；魻栐敵龅男盘柦?jīng)放大后直接輸出。其精度和溫度特性通常略低于閉環式，但在許多通用場合已足夠使用。

閉環式（磁平衡式）：這是一種更先進的技術。它通過一個補償線圈，產生一個與原邊電流產生的磁場方向相反、大小相等的磁場，使磁芯內的總磁通始終接近于零（零磁通狀態）。這種方式具有極高的精度、良好的線性度和更快的響應時間，尤其適用于弱小電流的檢測或高精度要求的場合。

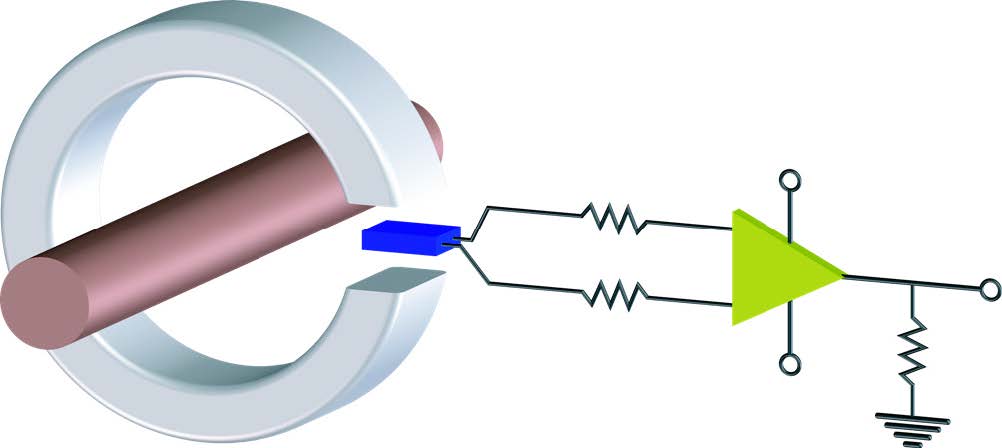

其原理如下圖：

這帶來了幾大無可比擬的優勢：

• 高安全性：無需斷開主電路，即可測量高壓、大電流，有效保護人員和設備安全。
• 低功耗：本身幾乎不消耗主回路功率，對被測系統影響極小。
• 寬頻帶響應：既能測量直流，也能測量交流甚至高頻電流，動態響應性能優異。
• 高可靠性：無機械接觸點，壽命長，抗干擾能力強。

二、縱覽多元應用場景?

1.工業自動化與電機驅動?

在現代變頻器、伺服驅動器中，霍爾電流傳感器是實現高精度矢量控制的關鍵。它實時檢測電機的三相電流，反饋給控制器，從而實現對轉矩和轉速的精確閉環控制，保障電機平穩、高效、安全運行。無論是數控機床、機器人還是傳送帶系統，都離不開它的身影。

2.新能源發電與儲能系統?

• 光伏逆變器:在太陽能發電系統中，傳感器用于檢測直流側（太陽能電池板輸出）和交流側（并網輸出）的電流，助力逆變器實現最大功率點跟蹤（MPPT）和并網保護。
• 風力發電：用于監測變流器中的電流，確保電能穩定地饋入電網。
• 儲能系統（ESS）：精確管理電池的充放電電流，是保障電池安全、延長電池壽命、提高能源利用效率的核心環節。
• 新能源汽車充電樁：實時監測充電電流（交流或直流），實現過流保護和功率控制，尤其適用于需要隔離和測量直流的場景（如直流快充）。防拆/防磁干擾檢測：利用霍爾開關檢測充電樁是否被強磁鐵干擾或非法拆卸，提升安全性和防竊電能力。

3.智能電網與電能管理?

從智能電表到充電樁，再到數據中心和樓宇自動化，電能管理無處不在?；魻杺鞲衅骺梢詿o縫集成到這些系統中，用于：

• 電流監測：實現高精度的電流監測，為控制系統提供基礎數據決策。

• 故障診斷與保護：快速檢測過流、短路等異常情況，觸發保護裝置動作。

• 負載監控：實時分析各支路的電流消耗，為節能優化提供數據支持。

1. 電源與電力電子

• 開關電源（SMPS）、UPS、逆變焊機：監測輸入/輸出電流，實現PFC控制、效率優化與保護。
• DC-DC變換器：在隔離電源中精確采樣電流。

5.軌道交通?

高鐵/地鐵牽引系統：監控大功率驅動電流，保障運行安全與制動控制。

6.消費電子與家用電器?

雖然電流較小，但對效率和安全的要求絲毫不低。例如：

• 變頻空調、冰箱：通過檢測壓縮機電流來實現節能變頻控制。
• 智能家居：比如智能掃地機器人實時監測電流、預防過載，還能優化能效、延長設備壽命。

三、選型與使用建議

在實際項目中選擇和運用霍爾電流傳感器時，有幾個關鍵點需要特別注意：

關鍵參數：關注標準額定值（IPN）、精度（考慮線性度、溫度漂移等綜合影響）、響應時間、供電電壓范圍以及溫度漂移等核心參數。

提高測量精度：安裝時，原邊導線應盡量置于傳感器內孔中心。

被測電流值應接近傳感器的額定值。若用小量程傳感器測大電流，易過載；用大量程傳感器測很小電流，信噪比差，精度會降低。對于后者，可將原邊導線在傳感器內孔繞幾圈，使IP×NP接近傳感器額定值，從而提高測量精度。

四、技術發展趨勢?

隨著應用需求的深入，霍爾電流傳感器自身也在不斷進化：

• 更高精度與更低溫漂：滿足精密儀器和BMS等應用對測量準確性的嚴苛要求。
• 更小尺寸與更高集成度：可以采用ASIC技術，將傳感器與信號處理電路集成于單一芯片，減小體積，降低成本。
• 數字化與智能化：集成數字接口（如I2C、SPI），直接輸出數字信號，便于微處理器讀取，并內置自診斷等功能。

結語?

霍爾電流傳感器早已不再是實驗室里的新奇元件，而是深度融入現代科技血脈的基礎器件。它以其非接觸、隔離測量的獨特方式，默默地守護著電路的安全，提升著系統的效率，賦能著各行各業的智能化轉型。從宏偉的智能電網到便捷的日常家電，這只“智慧之眼”正在幫助我們更清晰、更安全、更高效地駕馭“電流”這種無處不在的能量，推動社會向更綠色、更智能的未來邁進。

除了以上應用外，您還能想到哪些應用嗎
