1.概述
針對110kV及以下用戶變電站，通過微機保護裝置、弧光保護裝置、智能操控裝置、接點測溫產品、局放監測裝置、電能質量監測/多功能儀表、環境傳感器等二次設備采集變電站內各類信息到監控系（一五二）統/EMS能效管理平臺進行分析、預警及控制，保障用戶變、配、用電全過程的可靠、安全、有序（零一七六）運行。系統監控范圍包括用戶變電站、開閉所、變電所、低壓配電室、直流系統以及（零七一九）變配電環境和視頻監控等。

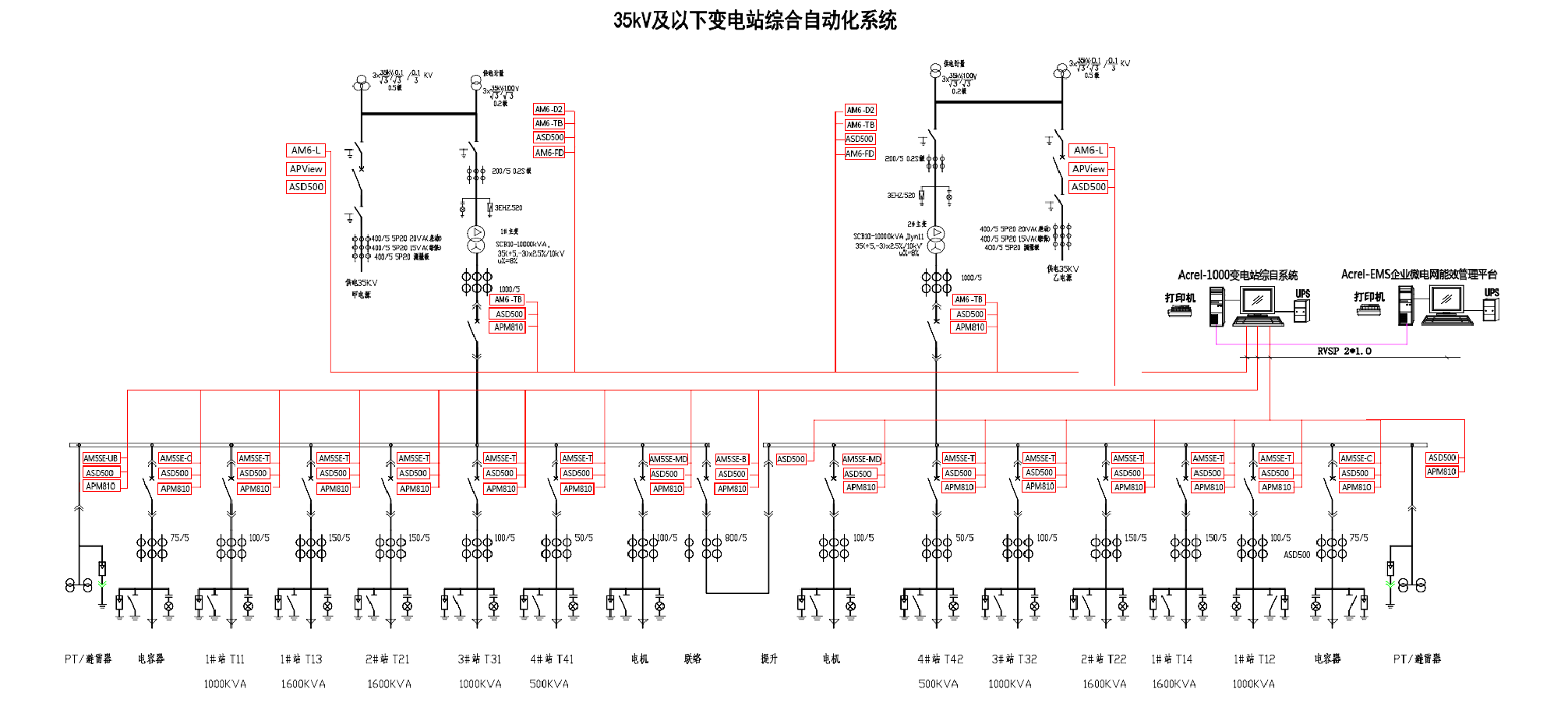

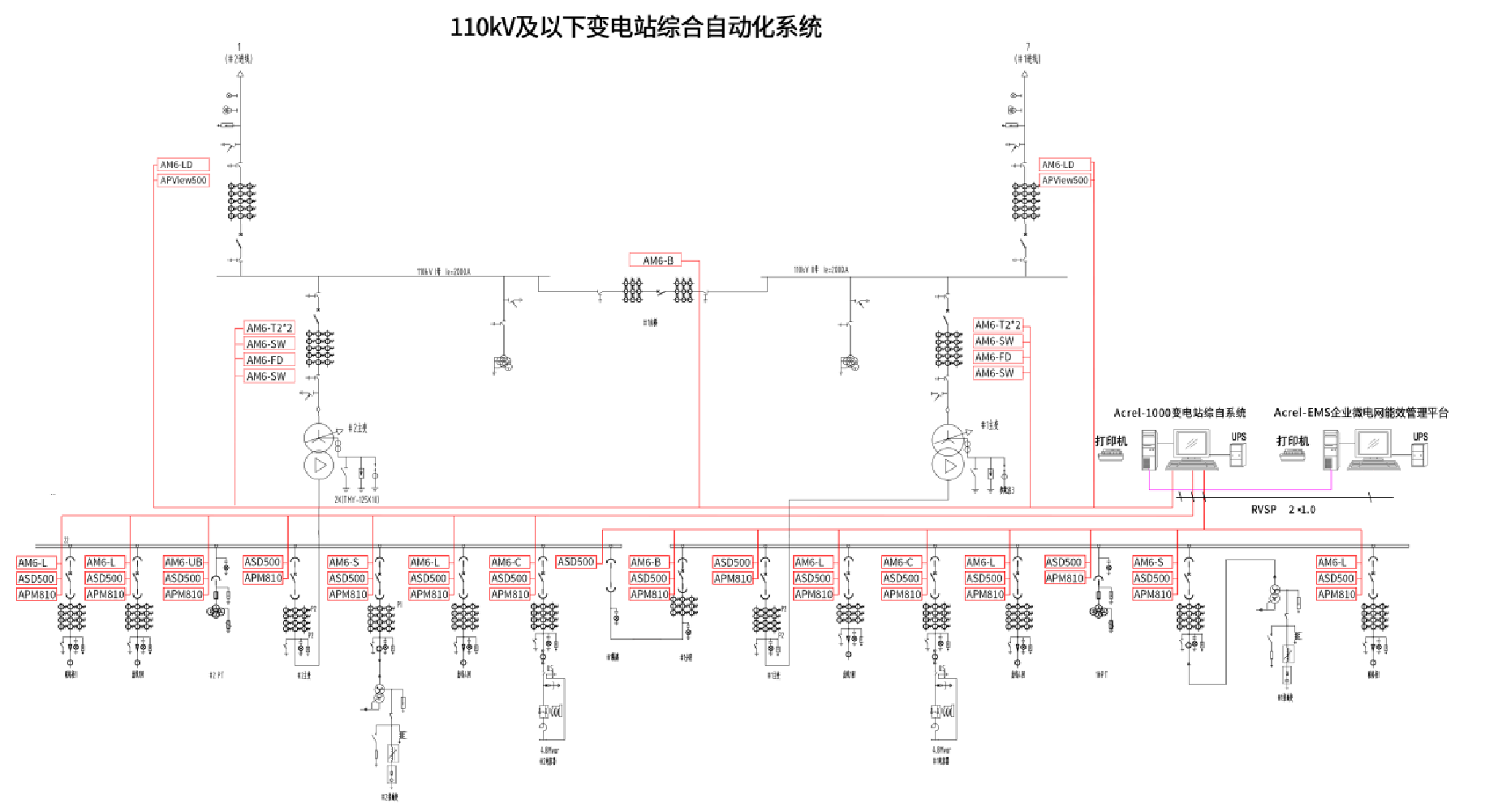

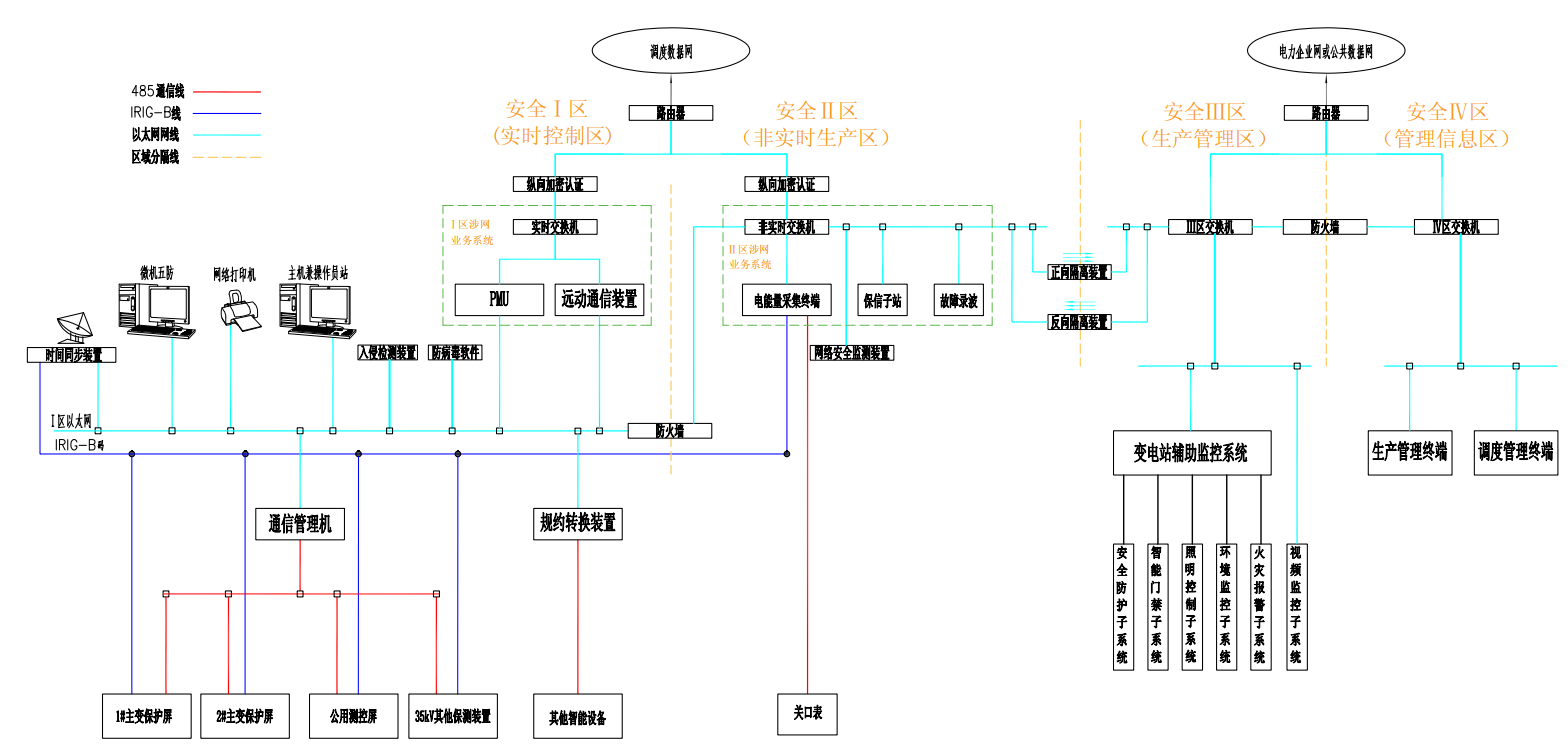

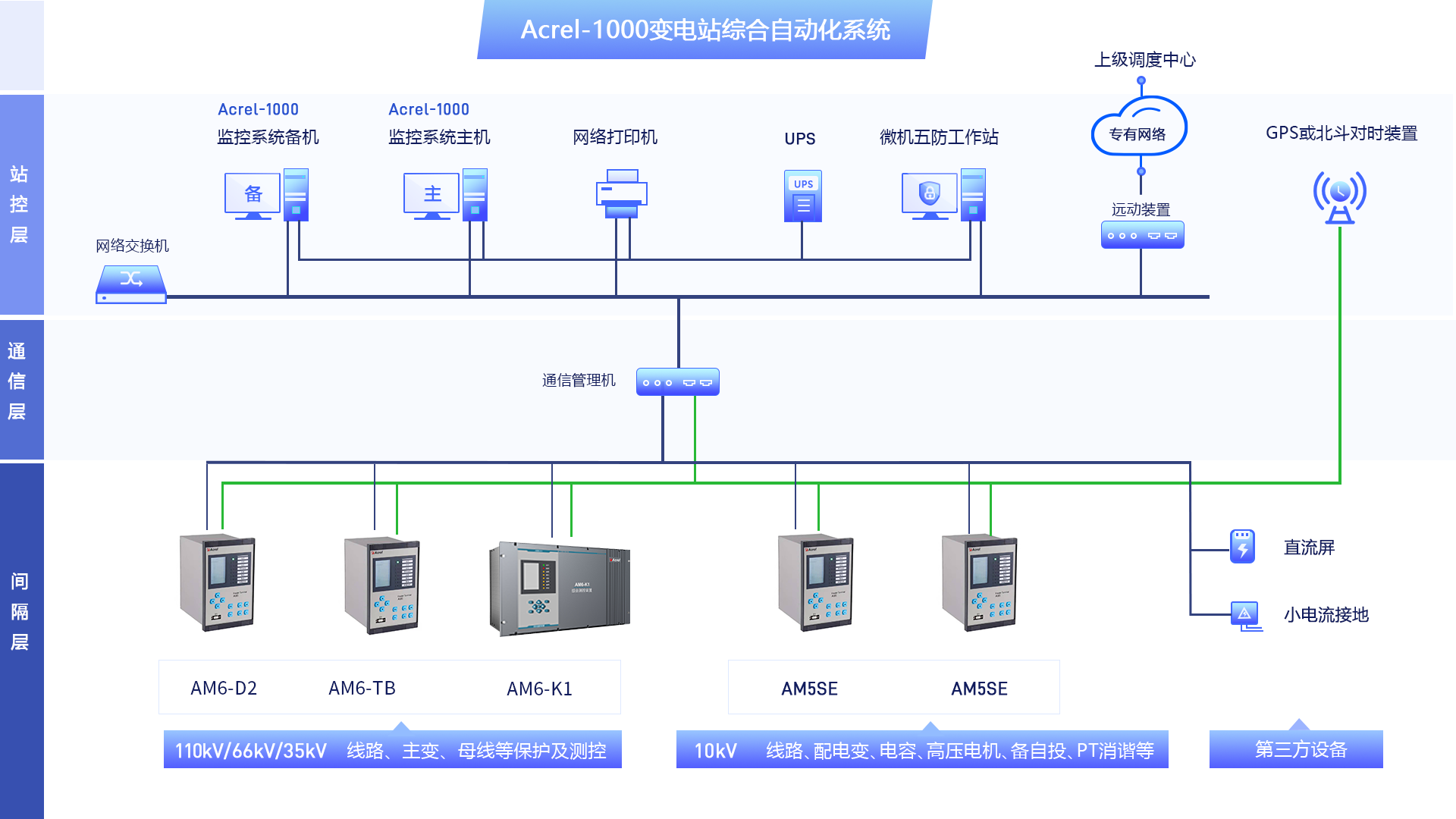

2.系統拓?fù)?/p>

3.微機保護裝置

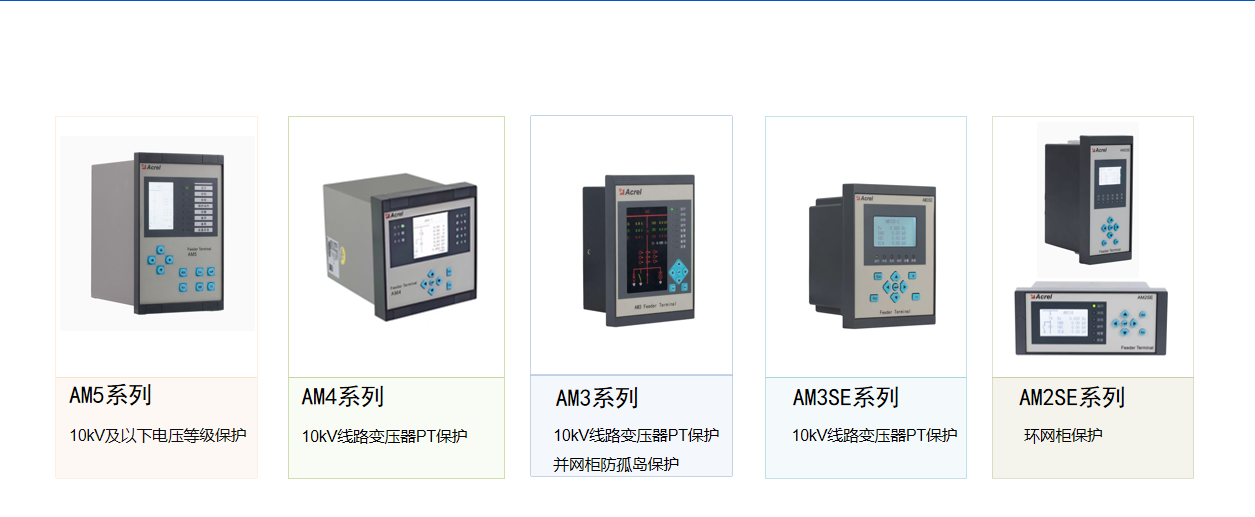

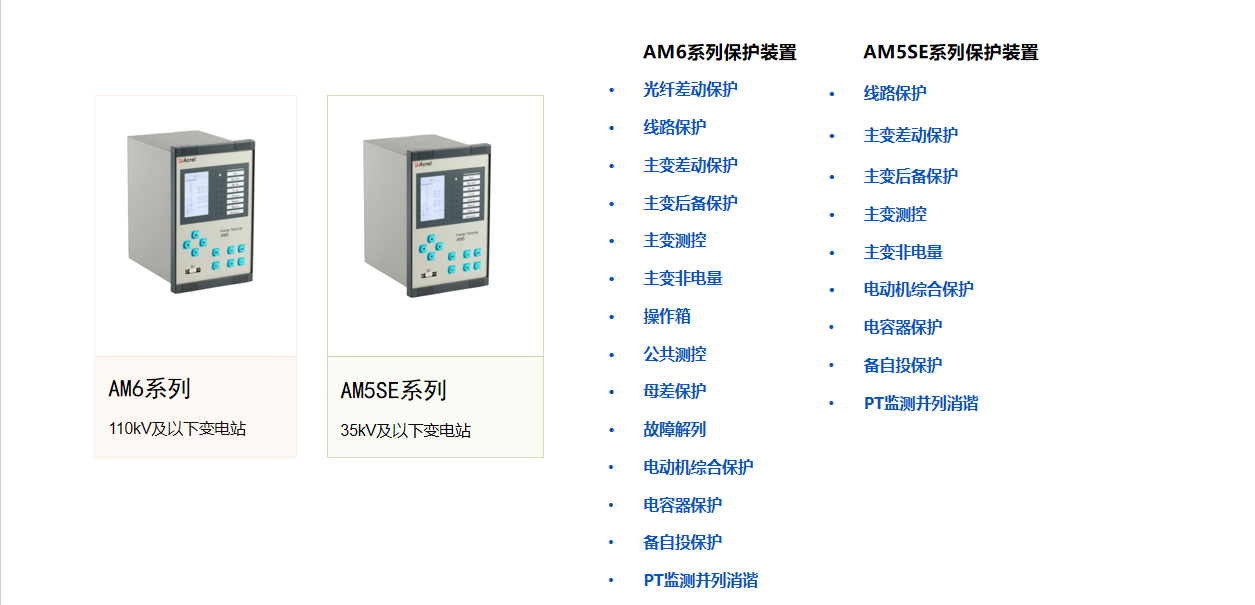

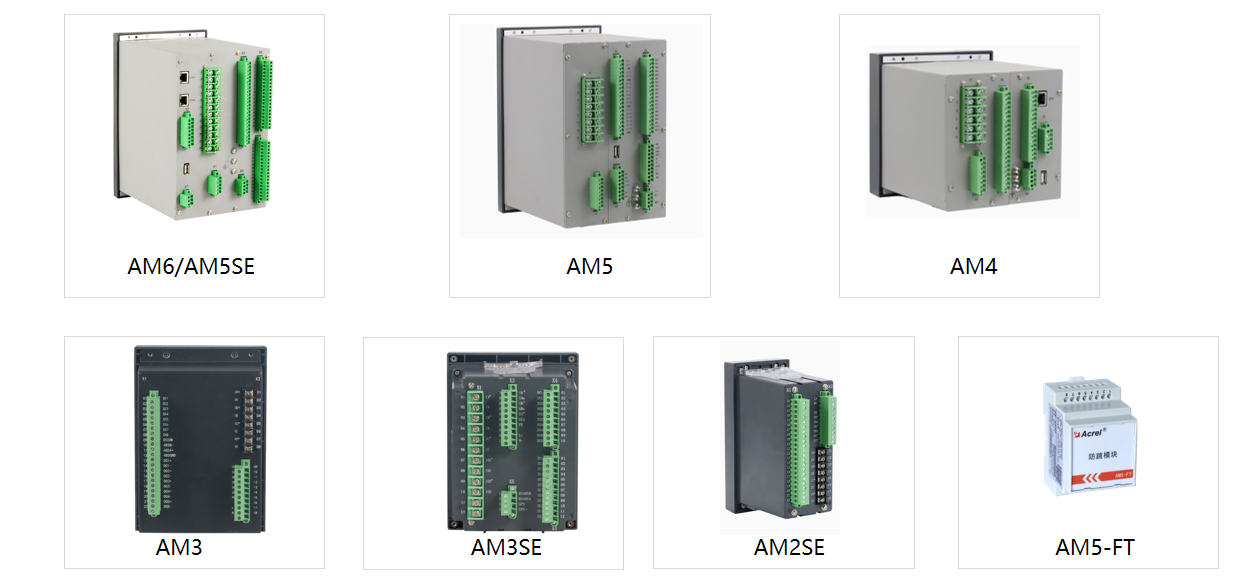

3.1規格型號

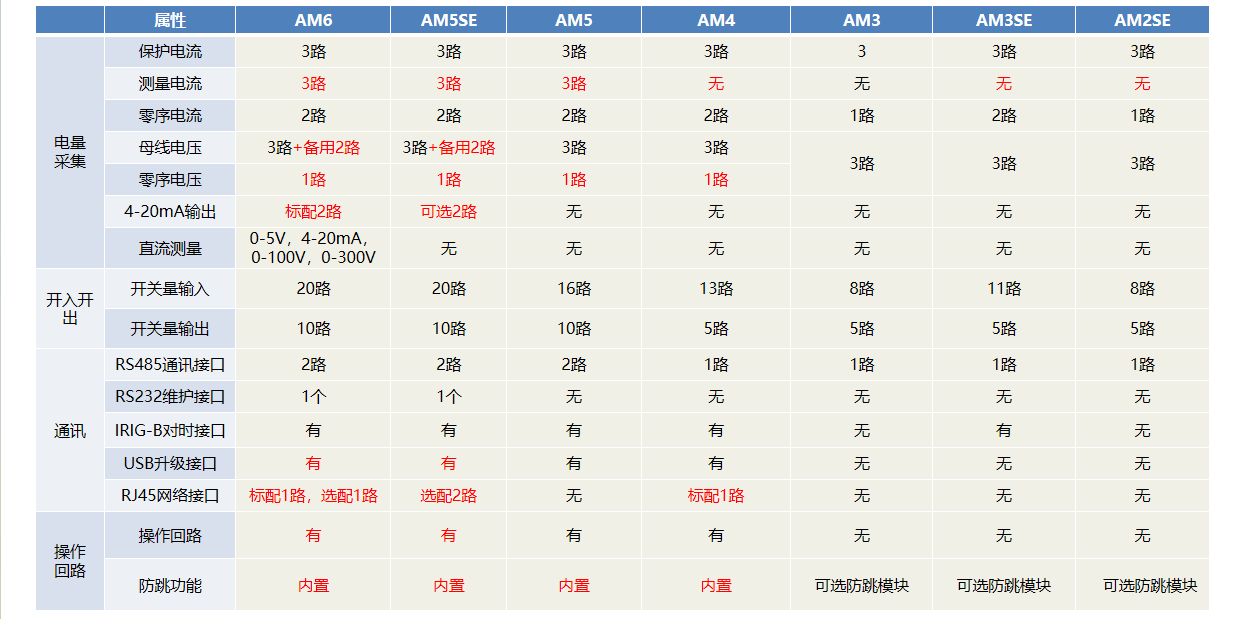

3.2資源對比

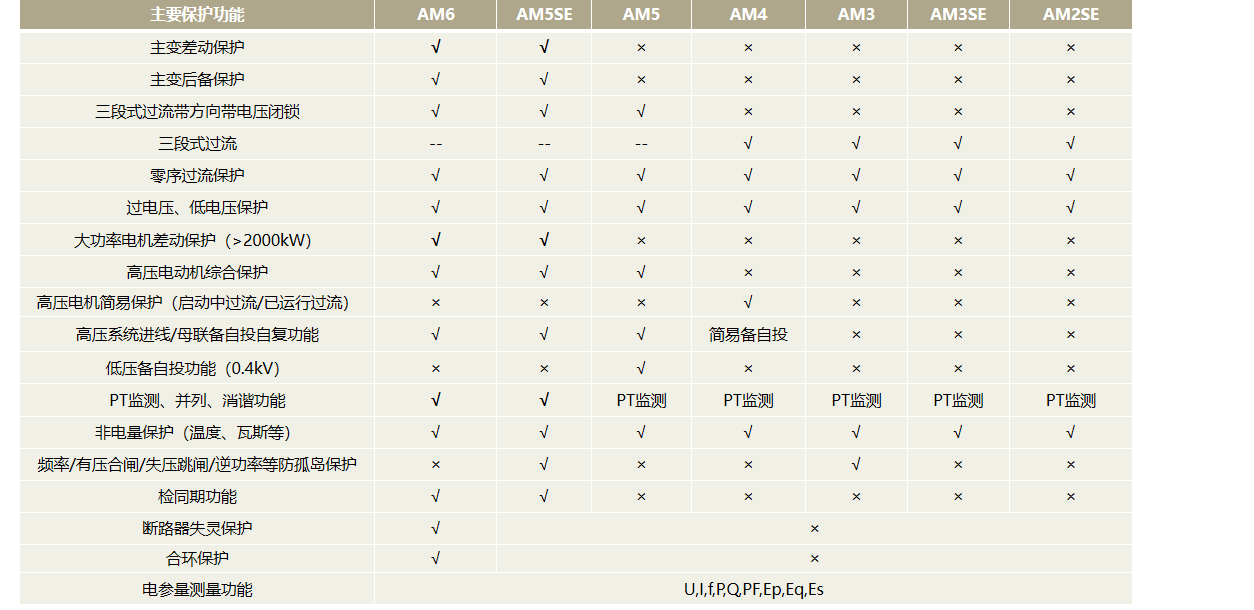

3.3.功能對比

3.4特點對比

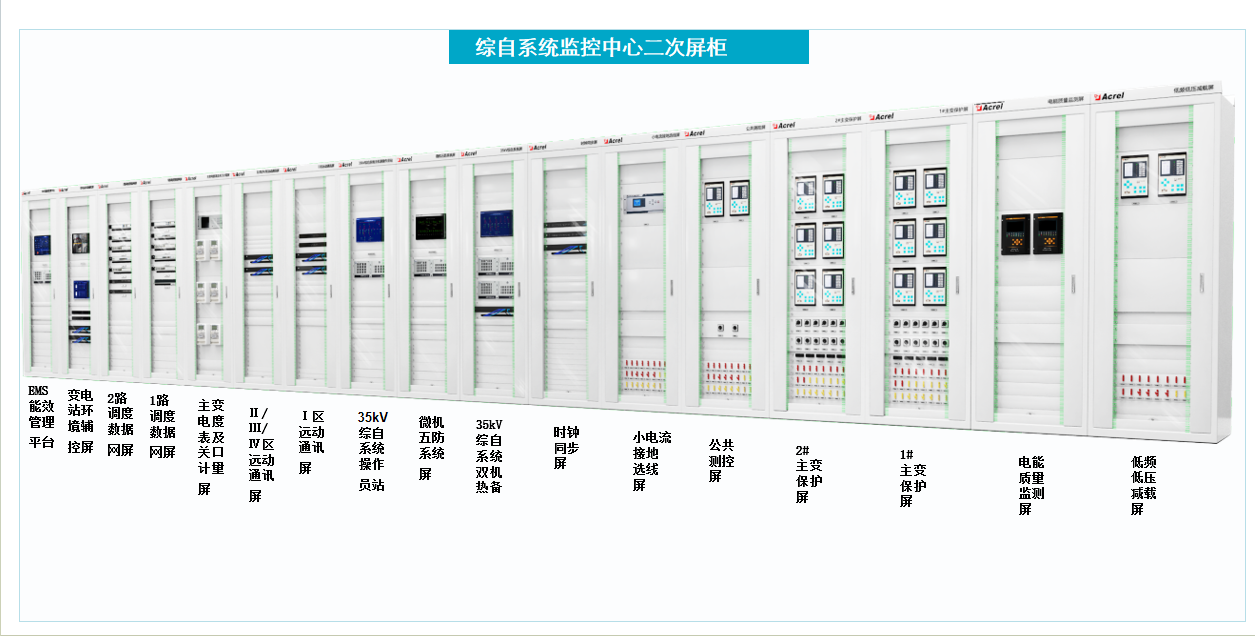

4.綜自系統

5.綜自系統主要功能

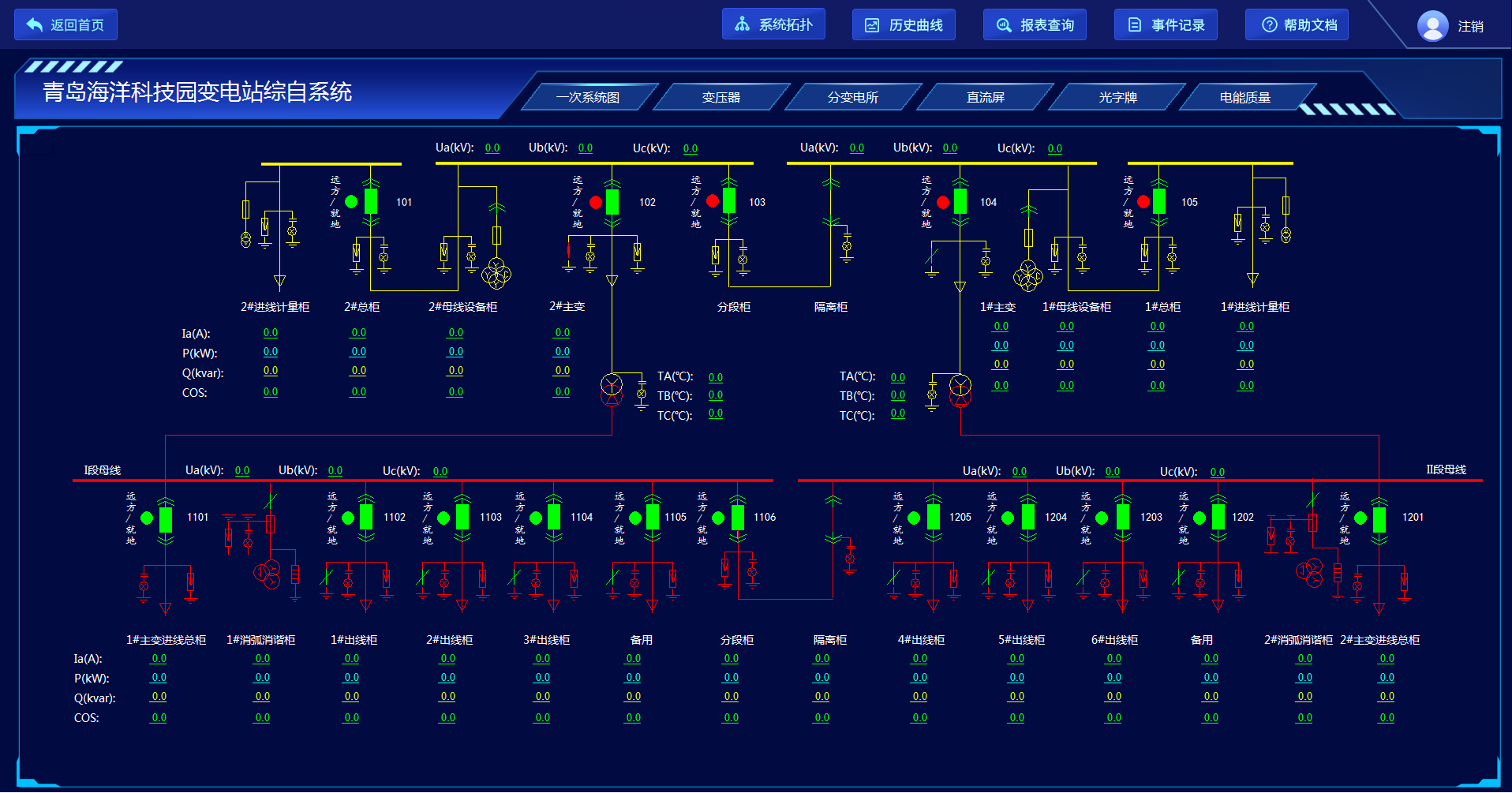

5.1實時監控：遙測信息，遙信信息，SOE

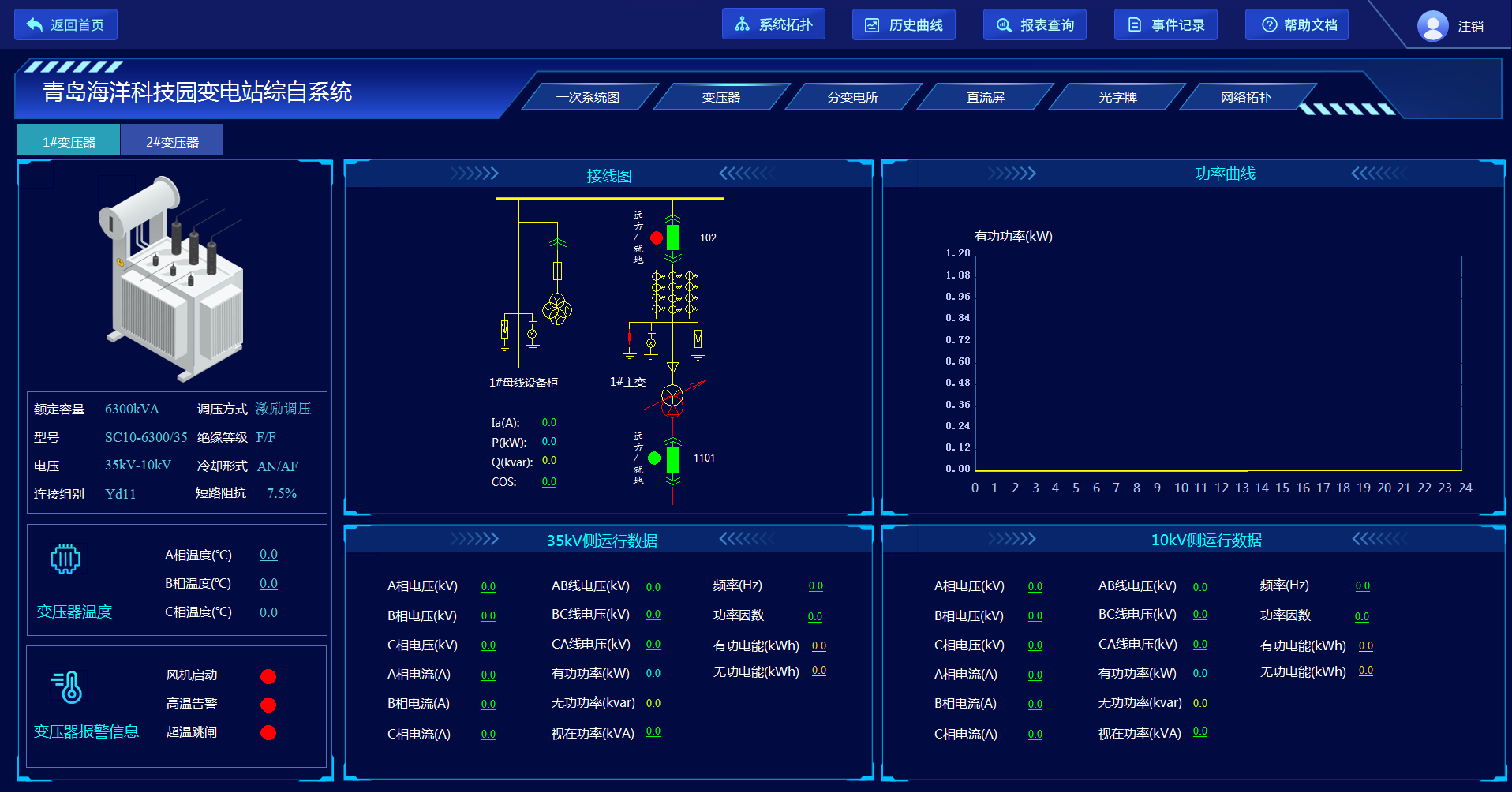

5.2主變監控
高側電壓電流，低側電壓電流，變壓器溫度，變壓器檔位，主變負荷cosφ

5.3微機保護

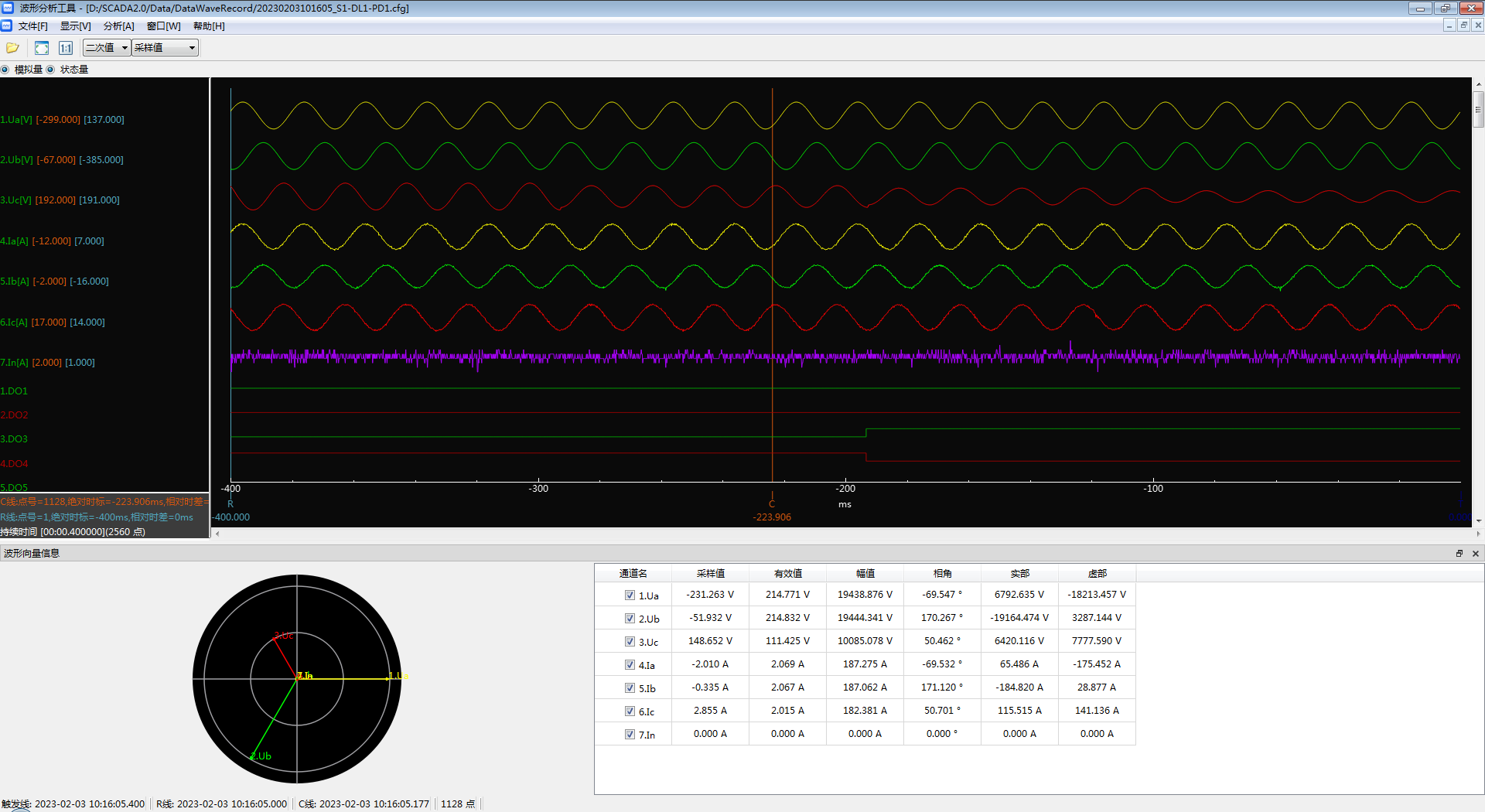

進線公用測控，主變保護，母聯保護，PT并列，電容器保護，故障錄波分析

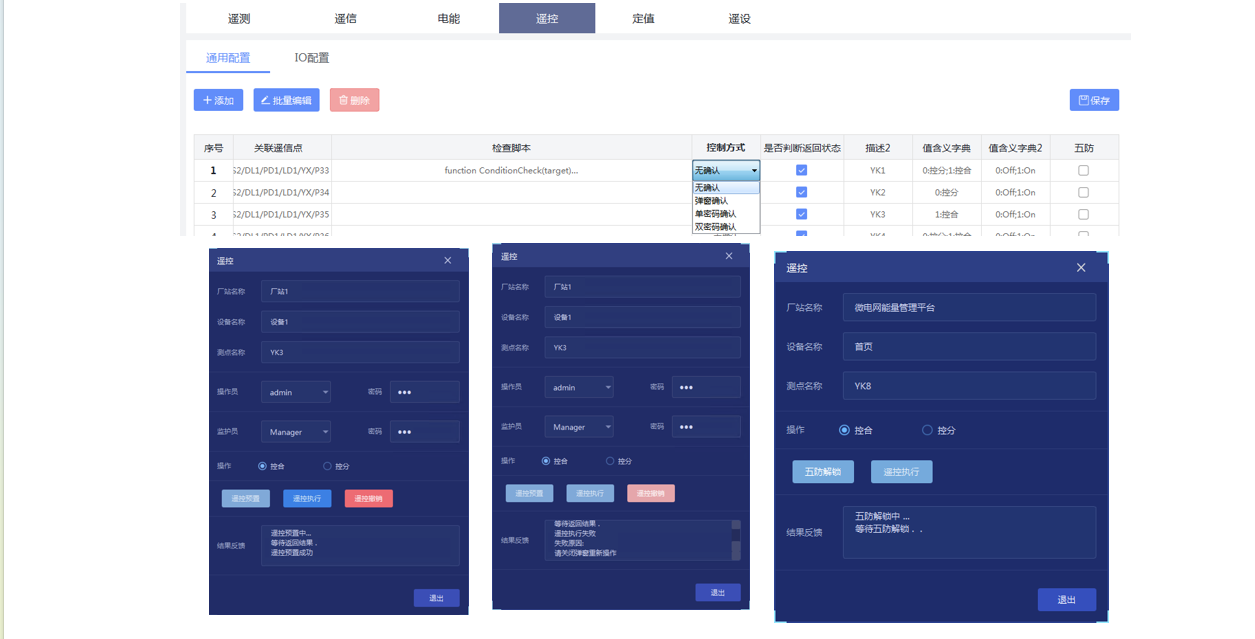

5.4遙控操作
雙席遙控，五防解鎖，遙控過程顯示，操作內容可定義

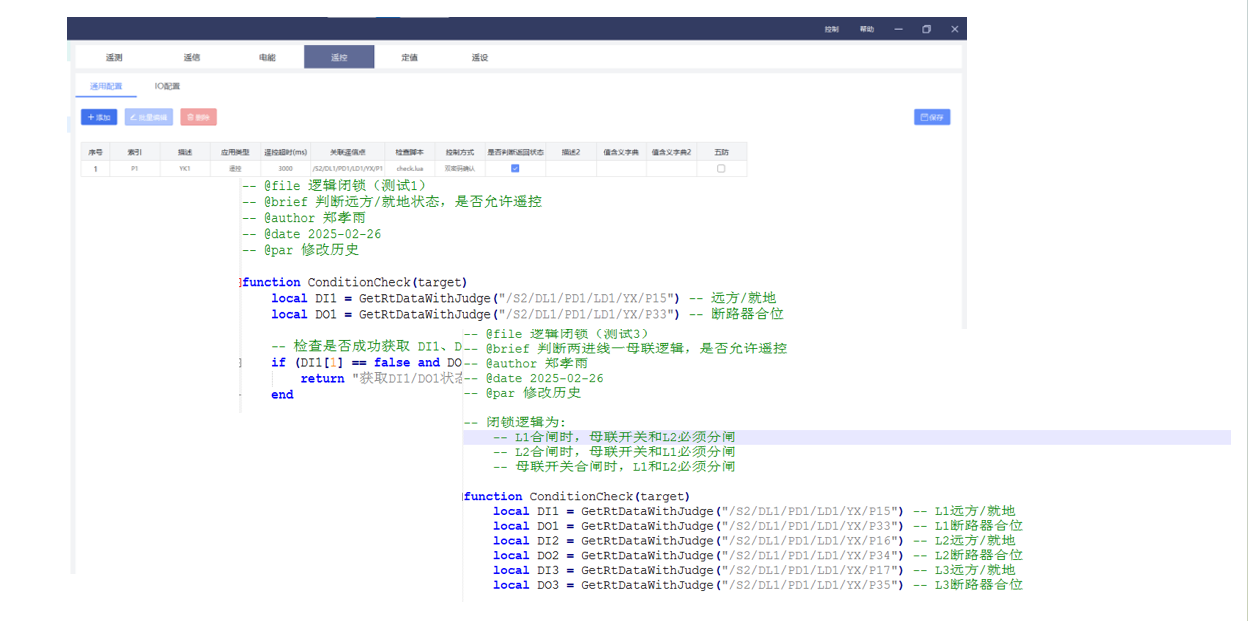

5.5遙控閉鎖
遙控遙設閉鎖，獨立配置，閉鎖邏輯自定義

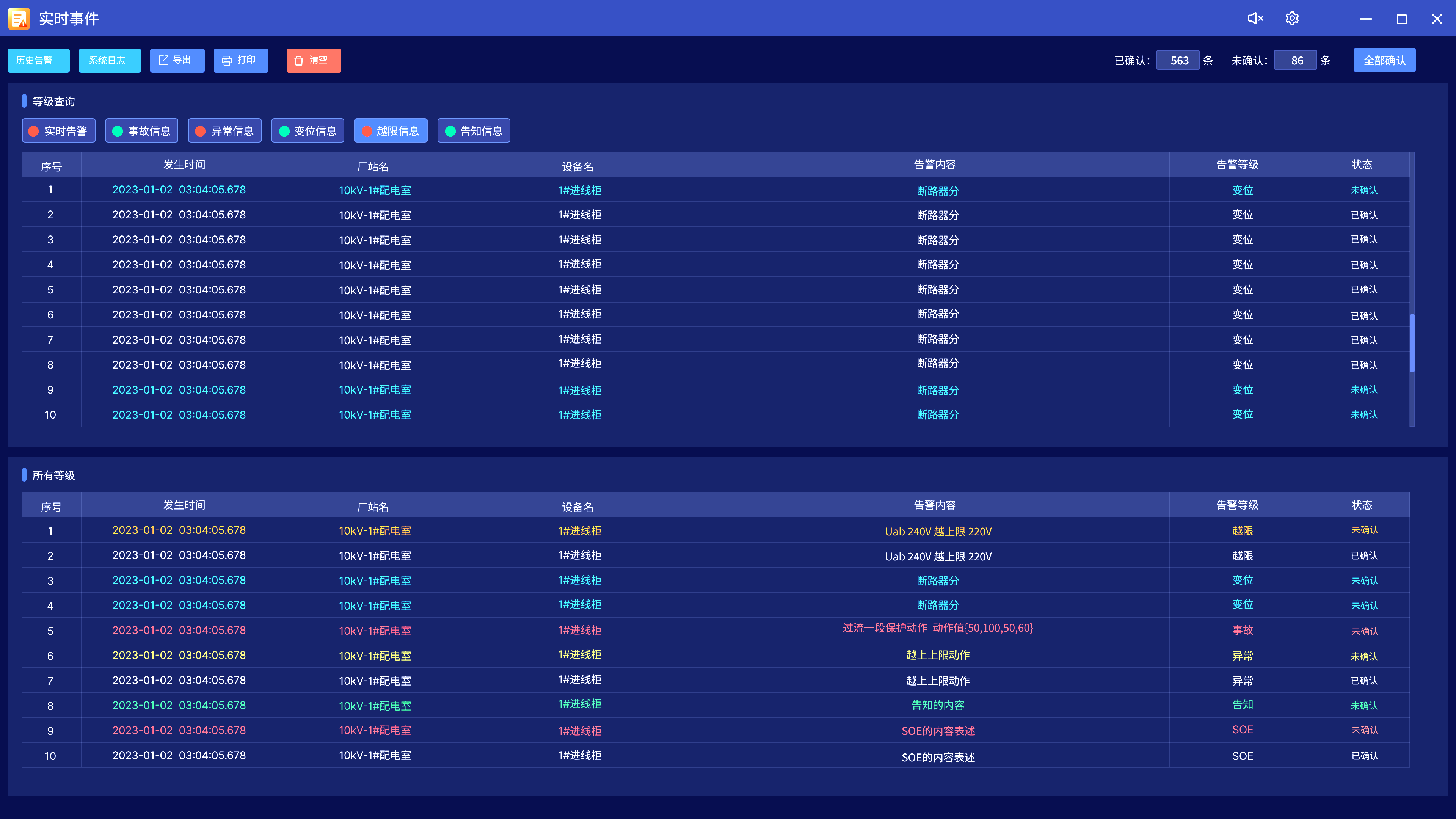

5.6實時告警
告警類型區分，告警確認狀態，告警未確認條數，告警已確認條數，導出和打印

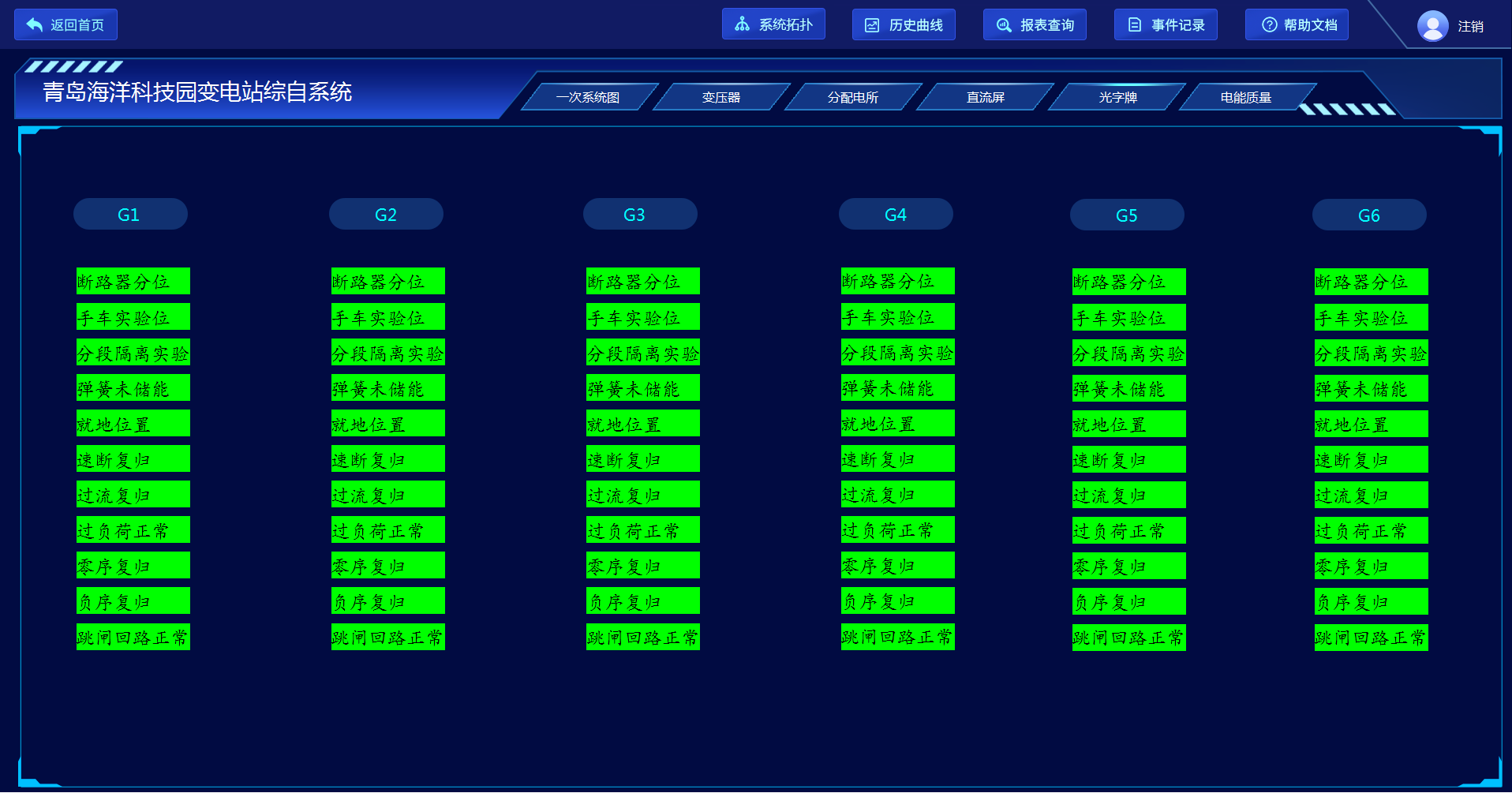

5.7光字牌
開關變位信號，微機保護裝置告警信號，微機保護跳閘信號，裝置異常信號，弧光保護動作信號

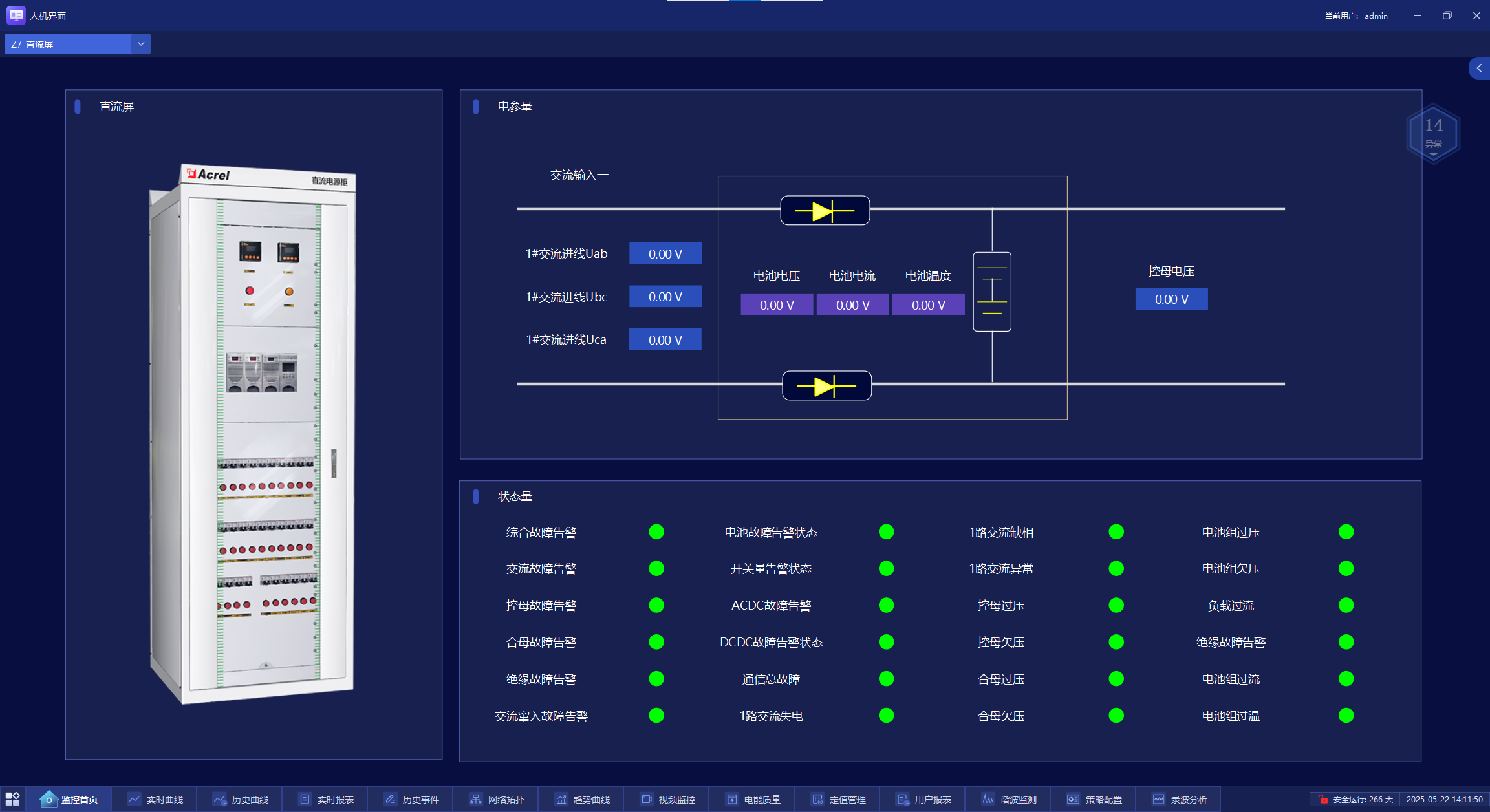

5.8直流屏監測
合母控母電壓電流，電池電壓電流溫度，合母控母電池過欠壓狀態，電池充放電狀態
交流進線的輸入狀態

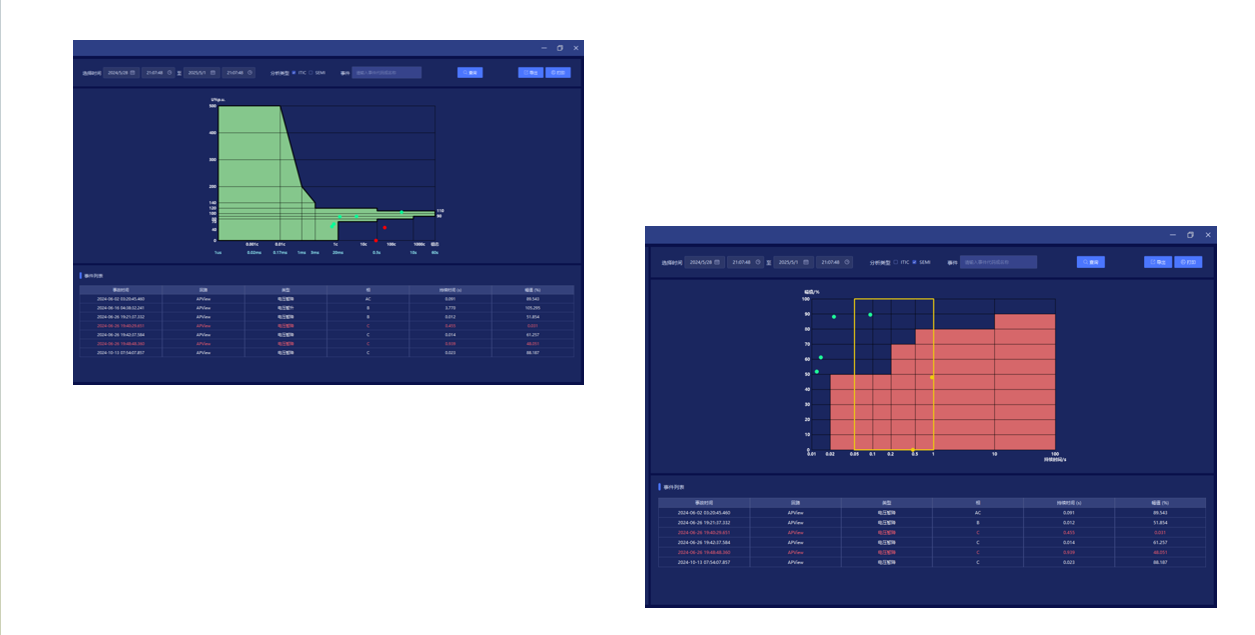

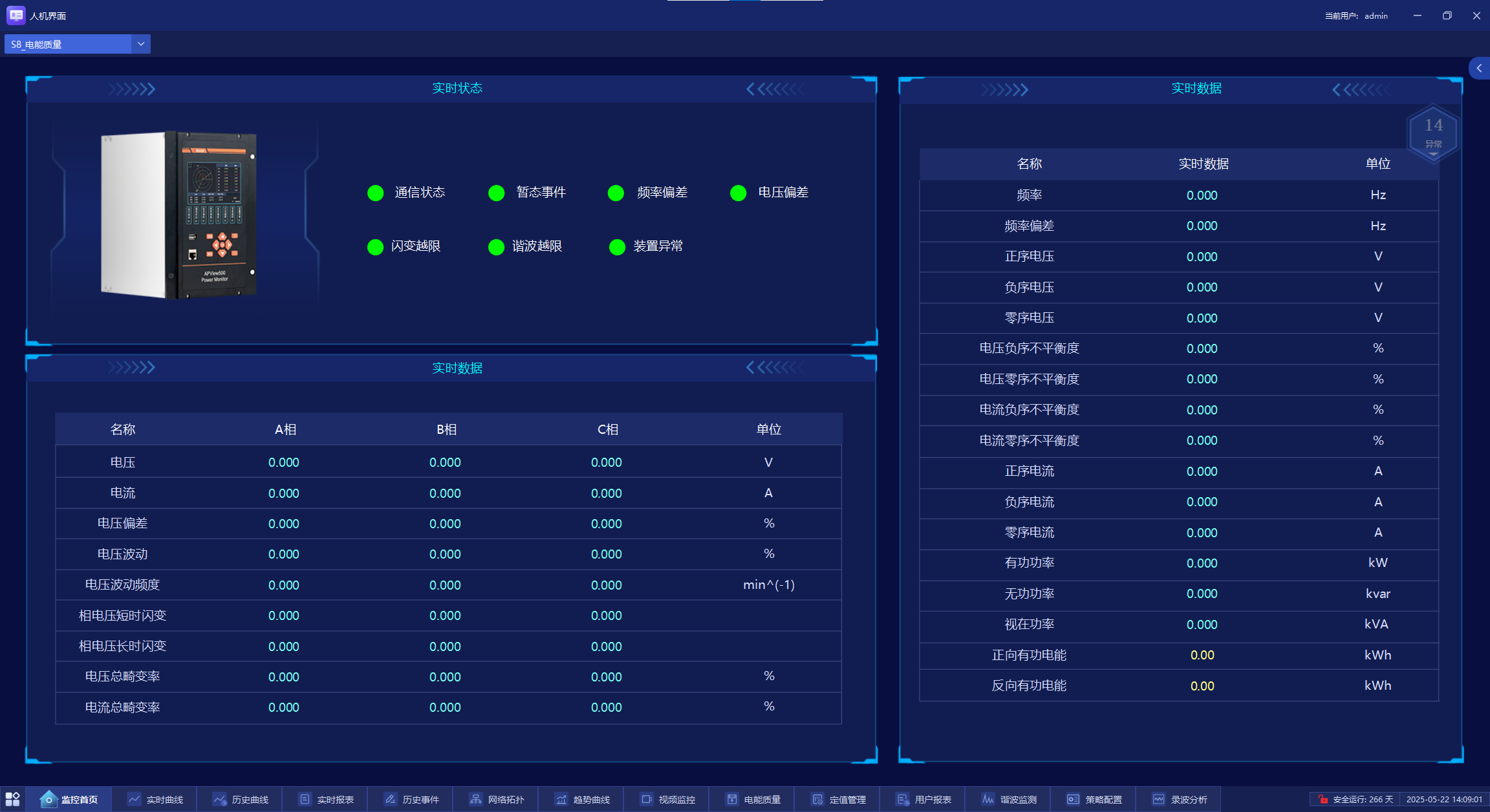

5.9電能質量監測
電壓偏差，電壓不平衡，電壓波動與閃變，電壓暫態，電壓瞬態，日統計，電能質量評估，暫態分析報告，ITIC報告，SEMI報告，導出和打印

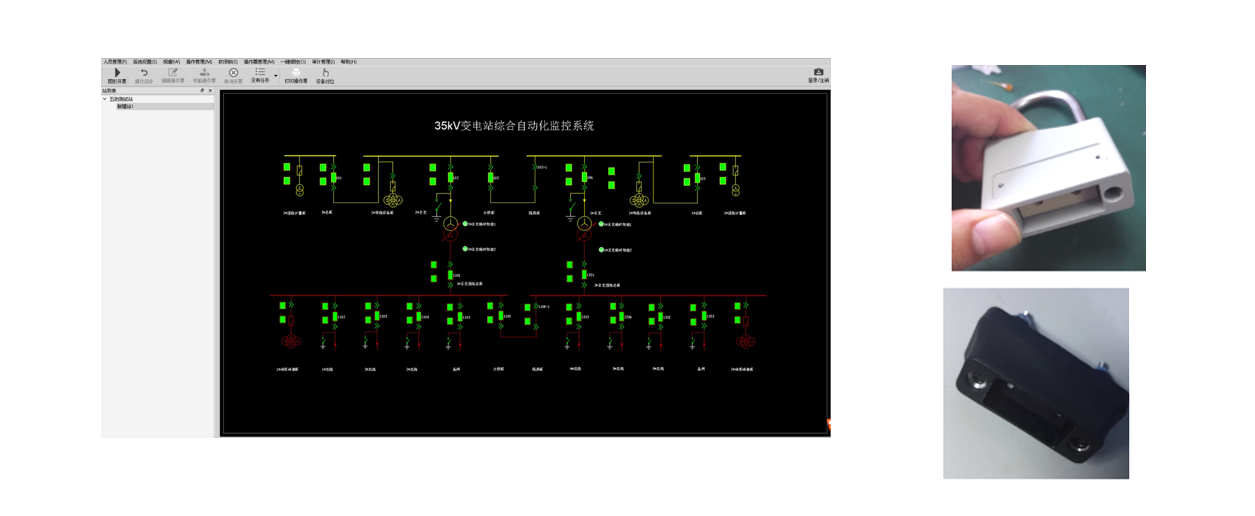

5.10微機五防
防止誤分合斷路器，防止帶負荷分合隔離開關，防止帶電合接地開關，防止帶接地開關合斷路器，防止誤入帶電間隔

5.11電力調度協議
平衡式101，非平衡式101，IEC60870-5-104，IEC61850，用戶多端展示，多客戶端監控，用戶集控遠傳

6.典型二次設備

7資質證書
