前言：

在嵌入式開發中，一個小小的接口問題往往會卡殼半天，尤其是像 HDMI 熱插拔這種和硬件、內核驅動都掛鉤的場景。最近調試 T527板卡時，就遇到了 HDMI 熱插拔失靈的麻煩，經過一番排查終于解決，今天把整個過程整理成筆記，希望能幫到有同樣困擾的朋友。

一、明確HDMI “失效” 現象

在開始排查前，得先把問題現象摸透。這次遇到的HDMI問題主要集中在 “插拔檢測” 上，具體分為兩種典型場景：

1.1場景一：上電前插線，熱插拔后失效

給 T527 板子上電前，先把 HDMI 線插到底板接口，啟動后能正常顯示界面。

但之后拔下再重新插上，不僅沒畫面，系統還完全檢測不到 “插拔動作”，相當于 HDMI 接口 “罷工” 了。

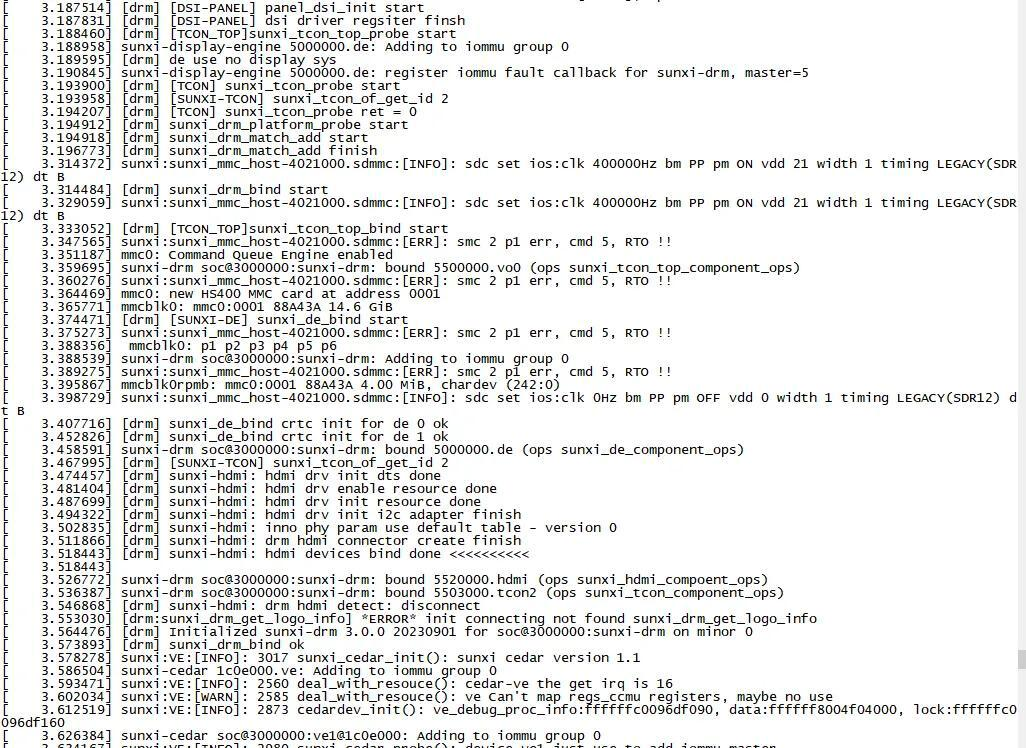

圖 1 上電后熱插拔HDMI日志截圖

1.2場景二：上電后插線，直接無檢測

先啟動 T527 板子，進入系統后再插 HDMI 線，系統同樣沒反應 —— 既不彈出 “新設備接入” 的提示，也無法輸出畫面，仿佛沒插線一樣。

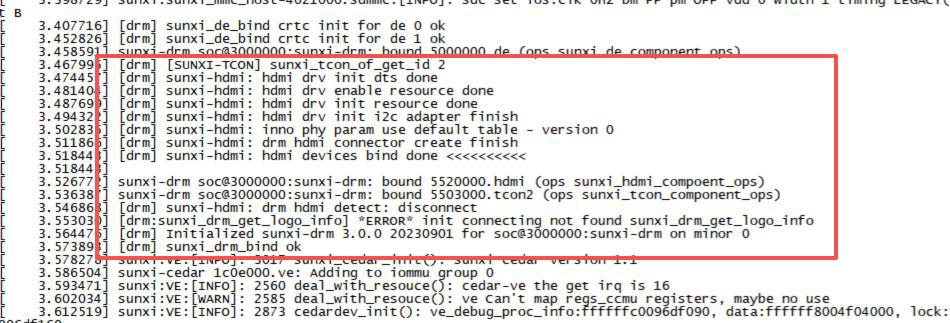

圖 2 系統運行后熱入HDMI日志截圖

二、“三步曲”分析過程

遇到這類硬件或驅動的還不明朗的問題，不能上來就改代碼，得按“看狀態、查日志、終定位”的步驟來，避免思路不明走彎路。

2.1檢查 HDMI 實時狀態

在 Linux 系統中，HDMI 的熱插拔狀態可以通過以下節點查看：

cat /sys/class/drm/card0-HDMI-A-1/status

如果顯示 “connected”，說明系統識別到 HDMI 已連接

如果顯示 “disconnected”，則表示系統未檢測到設備

這次排查時，兩種故障場景下執行該命令，結果均為 “disconnected”，說明問題出在 “系統檢測邏輯”，而非硬件接口損壞。

2.2扒內核日志，找關鍵異常

內核啟動日志藏著很多線索，尤其是 HDMI 驅動初始化的過程。通過查看日志，發現了一個關鍵異常：

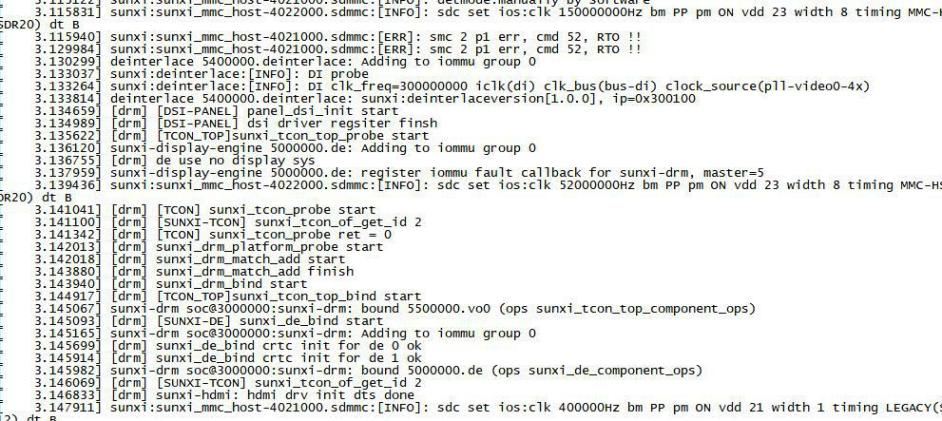

圖 3 插著 HDMI 再上電日志截圖

由于是插入 HDMI 再上電的，正常來說，不應該出現：

3.54686][drm] sunxi-hdmi: drm hdmi detect: disconnect

這說明系統在初始化 HDMI 驅動時，錯誤地判斷了 HDMI 的連接狀態。

2.3定位核心問題：驅動邏輯判斷錯誤

順著日志找到 T527 的 HDMI 驅動代碼，發現了關鍵的判斷邏輯：

驅動會通過sunxi_hdmi_get_hpd()函數讀取 HDMI 插拔寄存器的值，決定是否調用_sunxi_drv_hdmi_hpd_set函數設置“連接狀態”。

staticintsunxi_hdmi_bind(structdevice *dev,structdevice *master,void*data){ ret = _sunxi_hdmi_init_drm(hdmi); if(ret !=0) { hdmi_err("sunxi hdmi init creat connect failed\n"); gotobind_ng; }
printk("------------->%d\n", sunxi_hdmi_get_hpd()); printk("------------->%d\n", boot_state ?2:3);
if(boot_state && sunxi_hdmi_get_hpd()) _sunxi_drv_hdmi_hpd_set(hdmi,0x1); else _sunxi_drv_hdmi_hpd_set(hdmi,0x0);
if(IS_ERR_OR_NULL(hdmi->hpd_task)) { gotobind_ng; }else{ wake_up_process(hdmi->hpd_task); printk("------------->11111111111\n"); hdmi_trace("hdmi init start hpd detect task\n");}

但實際測試發現，在系統啟動初期，HPD 硬件狀態可能尚未穩定，sunxi_hdmi_get_hpd()在“先插線后上電”的場景下，會誤返回“未連接”的值，導致驅動初始化時就把 HDMI 狀態設為“disconnect”。后續即使熱插拔，系統也因?yàn)槌跏紶顟B(tài)錯誤，無法正常檢測。

三、解決方案：修正驅動邏輯

找到問題根源后，解決起來其實簡單了 —— 既然sunxi_hdmi_get_hpd()的判斷存在誤差，那我們就取消對硬件狀態的依賴，直接強制讓驅動初始化時將 HPD 狀態為已連接：

/* 注釋掉原有的判斷邏輯，避免誤判 */// if (boot_state && sunxi_hdmi_get_hpd())// _sunxi_drv_hdmi_hpd_set(hdmi, 0x1);// else// _sunxi_drv_hdmi_hpd_set(hdmi, 0x0);/* 直接強制設置為“已連接”，讓后續熱插拔檢測正常工作 */_sunxi_drv_hdmi_hpd_set(hdmi,0x1);

這樣修改后，HDMI會從初始狀態就開始正常檢測熱插拔事件，而不是被錯誤的初始狀態“鎖死”。

四、總結

通過本次問題的排查與修復，我們可以得出以下經驗：

硬件狀態讀取時機很重要，在驅動初始化階段，硬件可能還未完全就緒，此時讀取的狀態可能不可靠，初始狀態的正確設置對后續檢測十分重要。

該方案在眺望電子T527平臺上驗證通過，HDMI功能與熱插拔均恢復正常。

廣州眺望電子科技有限公司專注于嵌入式處理器模組的研發與應用，提供從硬件設計到驅動開發，系統解決方案的全流程技術支持。歡迎關注我們的公眾號，獲取更多嵌入式項目開發實戰經驗。
