微流控技術以其高通量、低樣本消耗等優勢，已成為現代生物醫學研究的重要工具，而高壓放大器在此領域中扮演著至關重要的角色。下面將帶您詳細了解ATA-2161高壓放大器如何驅動微流控技術實現精準細胞分選。

微流控細胞分選與高壓驅動需求

微流控技術是一種使用微管道處理或操縱微小流體的系統所涉及的科學和技術。在細胞分選應用中，該技術面臨核心挑戰：

微小尺度效應：在微米級通道中，細胞受力復雜，需要精確的電場力進行操控。

高通量要求：需要在極短時間內處理大量細胞，保證統計意義的同時避免細胞損傷。

靈敏度與活性：操控過程中需保持細胞活性與功能完整性，這對驅動信號的穩定性與精度提出極高要求。

ATA-2161高壓放大器的卓越性能

ATA-2161是一款能放大交、直流信號的單通道高壓放大器，其出色的性能指標恰好滿足微流控細胞分選的苛刻要求：

關鍵性能參數：

帶寬：(dB)DC~150kHz

輸出電壓：1600Vp-p(±800Vp)差分輸出

輸出電流：40mAp

輸出功率：32Wp

壓擺率：≥534V/μs

微流控應用優勢：

高壓輸出能力：提供微流控芯片所需的千伏以上驅動電壓，滿足介電泳細胞分選的電場強度要求。

頻率響應寬：DC~150kHz的帶寬，覆蓋微流控細胞分選的各種工作頻率需求。

信號保真度高：在高放大倍數下仍能保持波形不失真，確保分選過程的準確性與可重復性。

典型應用案例詳解

1.介電泳微流控細胞分選

圖：介電泳微流控細胞分選

實驗原理：基于介電泳原理，當細胞處于非均勻電場中時，會因極化效應受到介電泳力作用，實現不同細胞類型的分離。

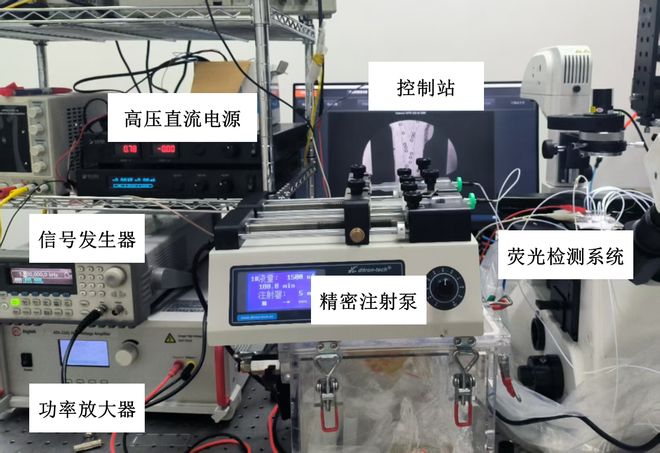

系統組成：微流控芯片與熒光檢測系統、信號發生器與ATA-2161高壓放大器、高速攝像機與數據采集系統等。

實驗過程：

通過微流控芯片生成包裹細胞的微液滴，搭建熒光檢測系統，將微流控芯片與光學系統耦合，熒光信號觸發信號發生器，產生交流電壓信號，ATA-2161將信號放大至1.5kV以上，施加至電極產生介電泳力，不同細胞在介電泳力作用下發生偏轉，進入不同收集通道。

實驗結果：成功將包含熒光顆粒的液滴從空液滴中分離，分選成功率高達87%，證明了該方法的有效性。

2.液滴操控與分選技術

圖：微流控芯片中操控液滴充電分選實驗

實驗名稱：微流控芯片中操控液滴充電分選實驗。

研究方向：微流控芯片液滴操控與分選技術。

實驗內容通過靜電誘導機制對液滴進行充電，利用非均勻電場實現帶電液滴的偏轉分選。充電信號由信號發生器產生，經ATA-2161高壓放大器放大后施加至充電電極，使得液滴表面積累電荷。帶電液滴在偏轉電極產生的電場作用下定向偏轉至目標收集通道。實驗分析了液滴生成頻率、充電電壓、脈沖寬度等因素對分選精度的影響，驗證了系統在液滴分選中高活性和高效率的性能。

ATA-2161在微流控細胞分選中展現出多重優勢：

精準操控能力：數控增益調節，實現電壓精確控制高速響應特性，滿足實時分選需求

系統兼容性：可與主流信號發生器配套使用提供差分輸出模式，完美匹配微流控芯片電極設計

穩定性與安全性：在長時間運行中保持輸出穩定完善的保護機制，確保細胞樣品安全。

選擇合適的功率放大器需考慮以下要點：

帶寬要求：微流控應用通常需要kHz以內的帶寬，ATA-2161的DC~150kHz帶寬綽綽有余。

電壓需求：根據微流控芯片電極間距和介質特性，確定所需電壓范圍。

信號匹配：確保放大器與信號源、檢測系統的阻抗匹配。

操作便捷性：ATA-2161的電壓增益數控可調，便于實驗過程中快速優化參數。

圖：ATA-2161高壓放大器指標參數

ATA-2161高壓放大器通過提供高壓高頻、穩定精確的驅動信號，在微流控細胞分選領域發揮著不可或缺的作用。其卓越性能為單細胞分析、稀有細胞富集等前沿研究提供了可靠的技術支撐。

隨著精準醫療需求的不斷增長，微流控細胞分選技術將向著更高通量、更智能化的方向發展，而高性能功率放大器將繼續在此進程中扮演"精密能量引擎"的關鍵角色。
