直流屏又稱直流電源系統。一種為變電站、發電廠、通信機房等場所的控制、信號、保護和自動裝置等設備提供直流電源的設備。工業直流屏廣泛應用于電力系統、數據中心和通信基站，為關鍵設備提供穩定直流電源，其高效能管理對保障系統可靠性和降低能耗至關重要，尤其在數據中心高壓直流供電方案中可顯著節電，助力綠色能源轉型。

隨著工業4.0智能制造的推進，傳統直流屏存在監測滯后、運維成本高（故障定位難，依賴人工巡檢）、安全隱患大等問題，智能升級改造能實現毫秒級故障預警、提升能效降低運維成本，并通過AI診斷和遠程監控大幅度提升系統安全性和管理效率，是電力系統數字化轉型的必然選擇，而精準、安全的電流監測是實現智能能效管理的基石。

工業直流屏能效管理的核心需求及電流監測的必要性

一、工業直流屏能效管理的核心需求

基于最新行業技術發展，工業直流屏能效管理的核心需求已從簡單的能源節約發展為系統級的智能化、精細化管理：

• 高效能量轉換：實現高轉換效率（如98%以上），最大限度減少能源損耗，確保每一度電都物盡其用。
• 智能化充電管理：根據電池狀態和用電需求自動調節充電參數，避免過充與欠充，延長電池使用壽命。
• 負載均衡優化：確保多模塊并聯運行時的電流分配均衡，延長設備使用壽命，提升系統穩定性。
• 全面能效監控：實時監測系統能耗，提供能效分析數據，為精細化管理提供依據。
• 低功耗設計：降低系統自身能耗，提高整體能源利用效率。
• 適應性與擴展性：滿足不同工業場景的能效管理需求，支持多種通信協議，便于系統擴展。
• 遠程智能管理：實現遠程監控與能效優化，降低運維成本，提高工作效率。

二、電流監測的必要性

電流監測是工業直流屏能效管理的基礎環節，其必要性體現在以下幾個方面：

1. 確保系統安全穩定運行

電流檢測：監測直流屏的充電電流和放電電流，確保其在正常工作狀態，是直流屏檢測的關鍵內容。

通過實時監測電流變化，可以及時發現過流、短路等異常情況，防止設備損壞或系統故障。

2. 優化能效管理

電流是能效分析的核心參數，實時監測電路中的電流、電壓變化情況，幫助用戶及時了解電路的工作狀態。

通過電流監測數據，可以分析系統能量消耗模式，識別能效瓶頸，為優化能效管理提供數據支持。

1. 實現智能化充電管理

直流屏系統交流監控單元實時監測交流輸入電壓、電流、頻率等關鍵參數。

電流監測數據是實現智能化充電管理的基礎，使系統能夠根據電池狀態自動調節充電參數。

4. 保障負載均衡

電流監測是實現負載均衡的關鍵，確保多模塊并聯運行時的負載均衡。

通過監測各模塊電流，可以及時調整電流分配，避免單模塊過載，延長系統使用壽命。

5. 故障預警與預防

電流異常往往是系統故障的前兆，通過持續電流監測，可以提前發現潛在故障，實現預防性維護，減少非計劃停機時間。

6. 提升系統可靠性

直流屏在交流電源中斷時，蓄電池能持續供電，從而保障斷路器的操作、控制、保護和監控用電需求。

電流監測確保在交流中斷情況下，蓄電池放電電流處于安全范圍內，保障系統可靠性。

工業直流屏常見電流檢測方案對比分析

在工業直流屏的智能化改造中，對電流進行精確、安全、可靠的監測是實現能效管理和狀態預警的核心。選擇合適的電流傳感器方案至關重要。以下是常見的電流檢測方案：

主流檢測方案技術對比

建議

對于現代工業直流屏的智能化升級，電流檢測方案的選擇直接關系到系統的安全性、能效和可靠性。

• 傳統電流互感器因無法測量直流電流，在直流屏核心回路中已被淘汰。

• 分流器方案雖然成本較低，但其固有的插入損耗和電氣隔離安全隱患，使其在注重能效和安全的現代智能化直流屏中顯得力不從心。
• 磁通門傳感器精度極高，屬于高端方案，但成本較高，適合檢測微小漏電流。
• 霍爾效應電流傳感器是當前直流屏電流監測的首選方案，與被測電路隔離，安全性好，基本不消耗功率，在直流屏系統中，它非常適合檢測母線放電等電流，比如芯森電子的HS2V系列。?

HS2V系列開環霍爾電流傳感器簡介

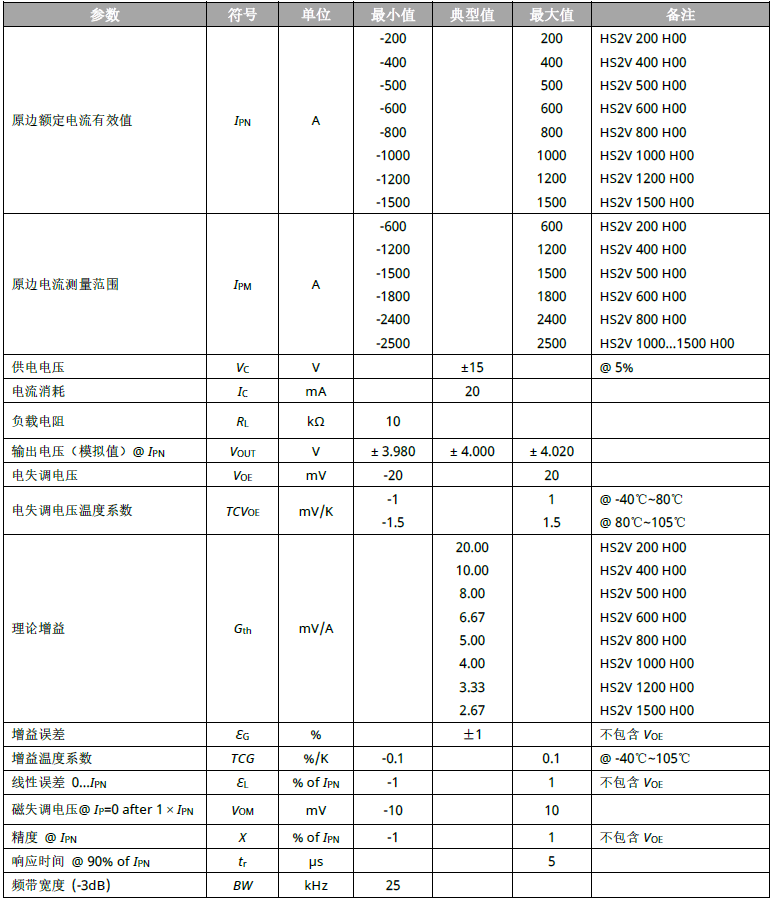

HS2V系列是芯森電子自主開發的一款基于霍爾原理的開環電流傳感器，原邊與副邊之間是絕緣的，可用于測量直流、交流和脈沖電流，沒有插入損耗，體積小，原材料符合UL 94-V0，執行IEC 60664-1:2020、IEC 61800-5-1:2022、IEC 62109-1:2010標準。該系列包含多款型號，原邊額定電流有效值從±200~±1500A，原邊電流測量范圍±600~±2500A，是工業直流屏智能能效管理的理想選擇。

HS2V系列的核心特性

• 高精度測量：在-40°C至105°C的寬溫度范圍內，測量誤差僅為±1%，滿足工業級精度要求。
• 優異的絕緣性能：符合IEC 61800-5-1和IEC 62109-1標準，絕緣耐壓高達4.9kV AC/9.9kV沖擊，適用于550V加強絕緣和1100V基本絕緣場景。
• 快速響應：響應時間小于5μs，能夠?qū)崟r(shí)捕捉電流變化，支持動態負載管理。
• 寬量程覆蓋：提供200A至1500A多種量程，滿足不同應用需求。

HS2V在直流屏系統中的關鍵應用點

1. ?電池管理（核心應用）??

直流屏的心臟是蓄電池組（如鉛酸電池、鋰電池）。對電池的精確管理是能效和安全的重中之重。HS2V在此環節可發揮核心作用：

• 充/放電電流精確監控：實時監測電池的充電電流和放電電流，確保電流值在安全范圍內，防止過充（導致電池?fù)p壞、鼓包）和過放（導致電池壽命驟減甚至報廢）。
• 計算電池容量（SOC估算）：通過持續、高精度地測量電流并對時間積分（安時法），可以相對準確地估算出電池的剩余容量（State of Charge），為系統判斷“還能支撐負載多久”提供關鍵數據。
• ?電池健康狀態（SOH）診斷：通過分析充放電過程中的電流特性，結合電壓和溫度數據，可以輔助判斷電池的健康狀態，提前預警性能衰退的電池，實現預測性維護。

2. ?母線/支路電流監測

直流屏有主母線和各路饋出支路，HS2V可用于：

• 總負載電流監測：在主母線上安裝HS2V（如HS2V 1000 H00或更高量程型號），實時監測系統總電流，判斷負載整體情況，防止超載。
• 分支路電流監測：在重要的饋出支路（如給主保護裝置、通信電源的回路）安裝量程合適的HS2V，可以精確監控每條支路的用電情況。
• 絕緣故障監測輔助?：在配合絕緣監測裝置時，精確的支路電流測量有助于快速定位接地故障支路。

3. ?充電模塊輸出電流監測?

監測充電模塊（整流器）的輸出電流，確保其工作在最佳效率區間，同時可以均衡多個充電模塊的負載，延長模塊壽命，提升系統整體能效。

4. ?故障診斷與安全預警?

• 短路及過流保護：HS2V響應速度快（5μs），能快速檢測到異常的浪涌電流或短路電流，為保護電路提供信號，實現快速切斷，防止事故擴大。
• 異常功耗分析：通過持續監測，發現某些回路的電流在無人操作時異常偏高，可能指示存在設備故障或絕緣隱患，便于及時排查。

HS2V系列如何助力直流屏實現“智能能效管理”

1.提供高精度的“數據基石”?

智能管理的前提是獲得準確、可靠的實時數據。HS2V系列提供了對直流、交流、脈沖電流的精確測量，為整個能效管理系統提供了最基礎的電流數據流。沒有準確的數據，任何高級算法和分析都是空談。

2.實現“可視化”與“可量化”

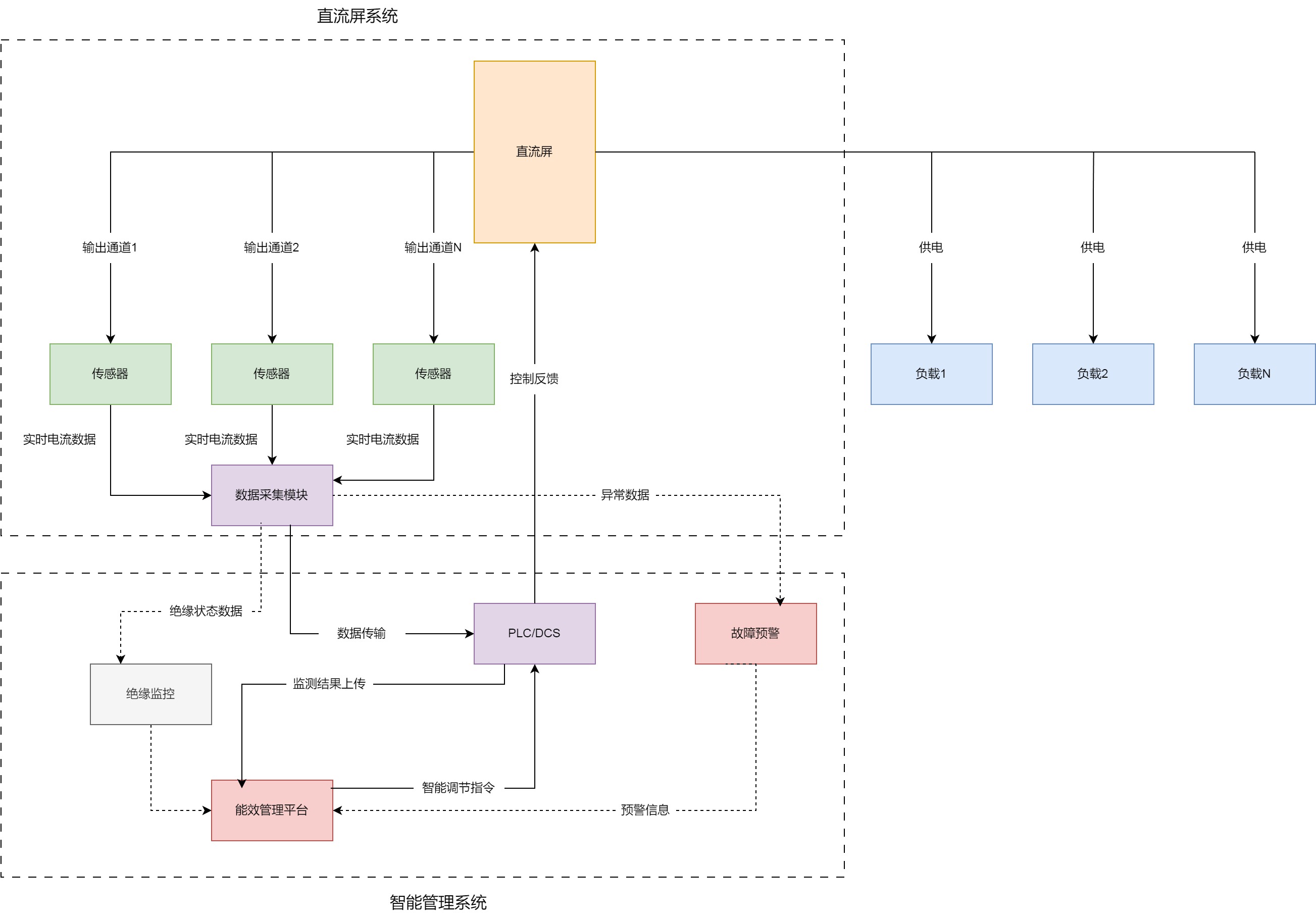

通過將HS2V測量的電流數據上傳至監控單元（如PLC或?qū)Ｓ?a target="_blank">控制器），并進一步集成到上位機軟件或云平臺，可以實現：

• 實時數據顯示：在監控屏幕上清晰展示母線電壓、電池電流、各支路電流等。
• 歷史數據記錄與分析?：生成電流-時間曲線，分析用電規律，為優化運行策略（如錯峰充電）提供依據。
• 能效報表：統計總用電量、各支路耗電量，生成能效報告。

3. ?支撐“智能化”算法與控制?

• 基于數據的優化控制：例如，根據實時負載電流和電池SOC，智能調節充電模塊的輸出電壓和電流，實現最優充電曲線，既快又安全，節省電費并延長電池壽命。
• 預測性維護：如前所述，通過對電池電流的長期趨勢分析，可以預測電池性能衰減，提前安排更換，避免因電池突然失效造成系統癱瘓。

4. ?增強系統安全性與可靠性?

• 電氣隔離：HS2V傳感器原邊與副邊之間是絕緣的。這一特性至關重要，因?yàn)樗鼘⒏邏?大電流的主回路（如電池母線）與低壓測控電路安全地隔離開，防止高電壓竄入損壞控制設備，保障人員和設備安全。
• 無插入損耗：HS2V是磁感應式測量，本身不消耗功率，不會像分流電阻那樣在測量大電流時產生顯著的熱量和壓降，提高了系統效率。

應用選型與實踐建議

• 量程選擇：根據上述應用點選擇合適量程的型號。例如，電池主回路可能需HS2V 500/600 H00，而支路可能只需HS2V 200 H00。應保證被測電流的最大值在傳感器量程內，并留有一定余量。
• 安裝注意事項：

1. 方向性：務必注意文檔提示的箭頭方向，確保VOUT與Ip方向一致，否則讀數會相反。
2. 充滿過孔：為了達到最佳性能，原邊導體（銅排或?qū)Ь€）應盡量充滿HS2V的40.5mm x 32.5mm過孔，以獲得最均勻的磁場，確保測量精度和動態特性。
3. 安全防護：作為內置設備，安裝后其導電部分（如原邊母排）必須不可觸及，需加裝防護罩，符合安全標準（如IEC 61800-5-1）。

• 系統集成：將HS2V的輸出信號（通常是電壓信號）可靠地連接到數據采集模塊或監控裝置，并做好抗干擾處理。

總結

在直流屏智能能效管理實踐中，HS2V系列電流傳感器扮演了“系統感知層關鍵哨兵”的角色。它通過精確、安全、實時地捕獲電流這一核心參數，將物理世界的電流信號轉換為可被數字化系統處理的電信號，為實現直流電源系統的狀態實時監控、能效精細分析、故障早期預警和運維策略優化提供了不可或缺的數據支撐，是構建智能、高效、可靠直流電源系統的堅實基礎。
