近年來，隨著電子產品的飛速發展，對電流檢測精度和可靠性的要求也越來越高。特別是在電腦電源、開關電源以及多口快充充電器、戶外移動電源、適配器、電池充電器等領域，對電流檢測技術的需求更是日益增長。

電流檢測芯片是一種關鍵的電子元器件，能夠精確測量電路中的電流大小，并將其轉化為相關的電壓信號輸出。

在要求不高的情況下，電流檢測電路可以通過運放放大轉換成電壓，反推算負載的電流大小。測量電流時，電流檢測技術分為高端檢測和低端檢測。將測量電阻放在電源與負載之間的這種測量方法稱為高端電流檢測。

將測量電阻放在負載和接地端之間的這種測量方法稱為低端電流檢測。這兩種用于感測負載中電流的方法如下圖所示。

FP137作為一款高端的電流檢測芯片，具備多種優點，適用于各種應用場景。具有極高的精度和穩定性，能夠準確地檢測電流的變化，并及時傳遞相關信息。FP137耐壓45V的設計，使其能夠在高壓環境下工作，具備出色的耐壓能力，保證了電路的安全和可靠性。FP137還具備較低的功耗和較小的尺寸，方便集成到各種電子設備中，提升產品的整體性能和競爭力。

FP137是一顆45V耐壓側軌的電流檢測IC。

獨立電源電壓：3.3V至45V

寬共模輸入電壓：3.3V至45V

最大可用輸出電壓（輸出引腳）：6V

三個電阻獲得設置

寬溫度范圍：-40℃至+125℃

靜態電流：220μA

封裝：SOT23-6L

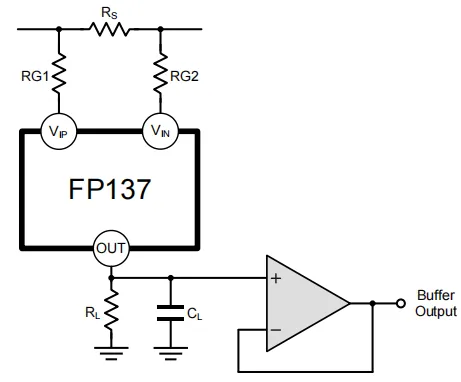

RG1=RG2=1KΩ（FP137），RG1=RG2=200Ω（FP137A）

在實際應用中，F(xiàn)P137電流檢測芯片發揮了重要的作用。

首先，在電腦電源中，F(xiàn)P137能夠準確地檢測電源輸入和輸出的電流，確保電源穩定可靠地供電，提升電腦的整體性能。其次，對于開關電源來說，F(xiàn)P137可以實時監測開關電源輸出的電流，及時發現故障和異常情況，提高設備的安全性和穩定性。同時，F(xiàn)P137還可以廣泛應用于多口快充充電器、戶外移動電源、適配器和電池充電器等設備中，為用戶提供快速而穩定的充電體驗。

綜上所述，F(xiàn)P137耐壓45V側軌的電流檢測芯片是一款優秀的產品，應用領域廣泛且前景良好。它的高精度、高穩定性和耐壓能力，使其能夠在電腦電源、開關電源以及多口快充充電器、戶外移動電源、適配器、電池充電器等領域發揮重要作用。

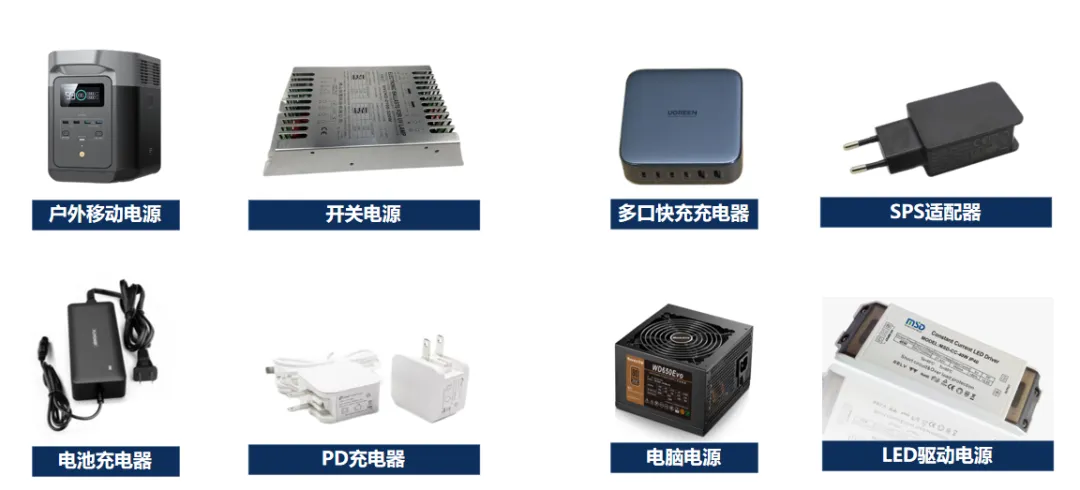

應用市場展示

其他的電流偵測芯片料號參考
