DRV8304 器件是一款集成柵極驅動器，適用于 12V 和 24V 直流電源軌的三相無刷直流 （BLDC） 電機應用。這些應用包括 BLDC 電機的磁場定向控制 （FOC）、正弦電流控制和梯形電流控制。該器件集成了三個電流檢測放大器 （CSA），用于檢測 BLDC 電機的相電流，以實現最佳的 FOC 和電流控制系統實現。AUTOCAL 功能可自動校準 CSA 失調誤差，以實現準確的電流檢測。

該器件基于智能柵極驅動 （SGD） 架構，無需任何外部柵極組件（電阻器和齊納二極管），同時完全保護外部 FET。SGD 架構優化死區時間以避免任何擊穿情況，通過柵極壓擺率控制靈活地降低電磁干擾 （EMI），并通過 V 防止任何柵極短路情況GS的握手和死區插入。強大的下拉電流還可以防止任何 dv/dt 柵極開啟。
*附件：drv8304.pdf

支持各種PWM控制模式（1x、3x、6x和獨立），可與可由30 mA、3.3 V內部穩壓器供電的控制電路進行簡單接口。這些模式減少了控制器的輸出外設數量，以滿足特定的電機控制要求，并提供了控制的靈活性。該器件還具有 1x 模式，可使用內部塊換向表對 BLDC 電機進行傳感梯形控制。該器件還可以配置為在獨立模式下驅動多個負載，例如螺線管。

特性

• 6V 至 38V、三重半橋柵極驅動器，集成 3 個電流檢測放大器 （CSA）
  • 40V 絕對最大額定值
  • 針對 12V 和 24V 直流電源軌進行了全面優化
  • 驅動高側和低側 N 溝道 MOSFET
  • 支持 100% PWM 占空比
• 智能門控架構
  • 可調節壓擺率控制，實現更好的 EMI 和 EMC 性能
  • VGS的握手和最小死區時間插入以避免擊穿
  • 15mA 至 150mA 峰值源電流
  • 30mA 至 300mA 峰值灌電流
• 6x、3x、1x 和獨立 PWM 模式
  • 支持 120o 傳感器作
• 集成柵極驅動器電源
  • 高側倍增器電荷泵
  • 低側線性穩壓器
• 集成三重電流分流放大器
  • 可調增益 （5、10、20、40 V/V）
  • 雙向或單向支持
• SPI 或硬件設備變體
• 支持1.8V、3.3V和5V邏輯輸入
• 低功耗睡眠模式
• 線性穩壓器，3.3V，30mA
• 集成保護功能
  • VM 欠壓鎖定 （UVLO）
  • 電荷泵欠壓 （CPUV）
  • MOSFET VDS過流保護 （OCP）
  • MOSFET 擊穿保護
  • 柵極驅動器故障 （GDF）
  • 熱警告和關斷 （OTW/OTSD）
  • 故障狀態指示器 （nFAULT）

參數

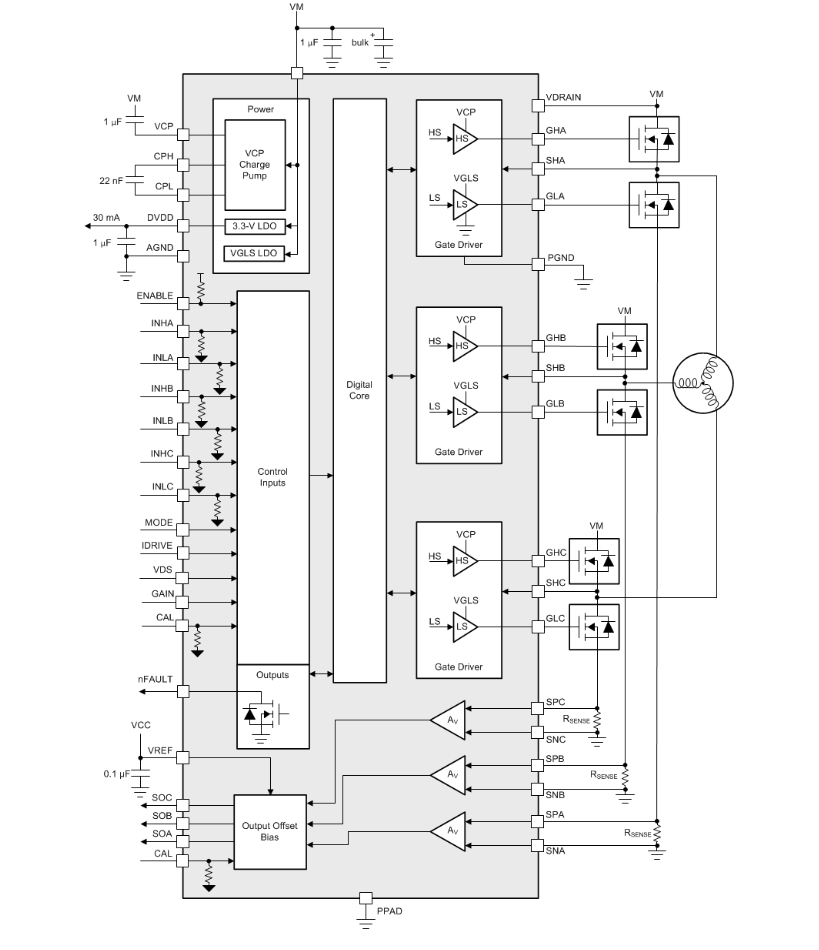

方框圖

?1. 核心特性?

• ?電源與驅動?
  • ? 工作電壓（VM） ?：6V至38V（40V絕對最大值）
  • ?驅動能力?：集成3個半橋柵極驅動器，支持100% PWM占空比
  • ?柵極驅動電流?：可調峰值源電流15-150mA，峰值灌電流30-300mA
• ?智能柵極驅動架構?
  • 可調壓擺率控制優化EMI/EMC性能
  • 死區時間插入防止直通
  • 集成VDS監測和柵極故障保護
• ?集成功能?
  • 3路電流檢測放大器（CSA），增益可調（5/10/20/40 V/V）
  • 內置電荷泵（高壓側）和LDO（低壓側）柵極電源
  • 3.3V/30mA LDO穩壓器（供外部控制器）
  • SPI或硬件接口配置選項

?2. 關鍵參數?

?3. 典型應用?

• ?汽車電子?：電動水泵、散熱風扇
• ?工業設備?：伺服驅動器、機器人關節
• ?消費電子?：無人機電調、掃地機器人

?4. 功能模式?

• ?PWM模式?：支持6x/3x/1x及獨立PWM控制
• ?硬件接口模式?：通過電阻配置IDRIVE（柵極電流）、VDS（過流閾值）等
• ?保護模式?：
  • 自動重試（過流/過熱）
  • 鎖存關閉（柵極故障）

?5. 保護機制?

• ?實時監測?：通過nFAULT引腳反饋故障狀態
• ?多重保護?：
  • 電源欠壓（UVLO <5.6V）
  • 電荷泵故障（CPUV <10.5V）
  • MOSFET VDS過流（0.15-1.8V可調）
  • 熱關斷（OTSD >170°C）

?6. 設計要點?

• ?外圍電路?：
  • VM引腳需0.1μF陶瓷電容+≥10μF電解電容
  • 電荷泵需22nF飛電容（CPH-CPL）和1μF儲能電容（VCP-VM）
• ?布局建議?：
  • 柵極驅動回路最小化
  • 散熱焊盤需連接至PCB地平面
