LG電子推出的搭載生成式人工智能（AI）的智能音箱 “LG ThinQ ON”，是其整合收購AtHome業務后的首款產品。

作為帶有AI功能的智能家居平臺音箱， LG ThinQ ON核心優勢在于能輕松實現對 LG家電的控制與管理，具體支持語音控制、自動化操作及遠程操控等功能。同時，其AI功能可助力節能，還能持續優化使用體驗。此外，該系列產品操作簡便，且兼容其他智能家居系統，為用戶打造便捷的智能生活生態。

LG ThinQ ON在芯片配置上強勁的技術實力

搭載LG電子自主研發的 “DQ-X” 高性能AI芯片，該芯片不僅支持高性能計算，還能實現持續的升級迭代，為設備的智能功能提供核心驅動力。

在硬件驅動層面，集成了艾為的多款芯片，具體包括36路呼吸燈驅動芯片、Smart K 數字音頻功放芯片、單通道觸控按鍵芯片以及5.95V過壓保護芯片，從燈光控制、音頻輸出到電路防護，形成了一套完整的硬件解決方案。

36路呼吸燈驅動

AWINIC

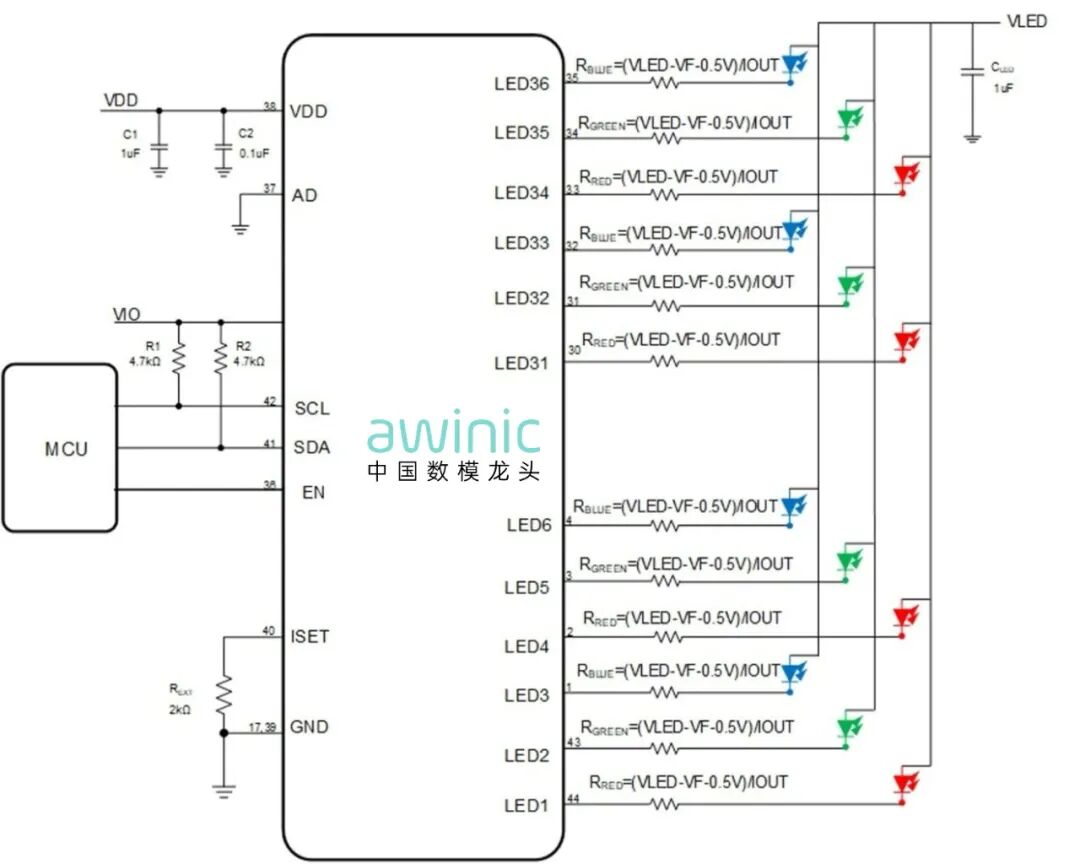

圖2 36路呼吸燈驅動典型應用圖

36路的直驅型LED驅動芯片，可做單色點陣顯示、RGB炫彩呼吸等效果。

其主要特性如下：

可驅動36顆LED/12顆RGB，單路1680萬級電流

±5%高精度電流

EMI和音頻噪聲抑制

開路/短路檢測

自主呼吸模式，節省主控功耗

通信接口：400kHz I2C

電源范圍: 2.7V~5.5V，地址可擴展

封裝：QFN-44L 5mm×5mm×0.75mm

Smart K數字音頻放大器

AWINIC

10.25V Smart Boost 升壓，8Ω 負載下輸出功率 5.3W，支持最高 12.6V 外部供電，4Ω 負載時最大輸出功率 8.5W，有效提升功率與動態范圍。

其主要特性如下：

10.25V Smart Boost 升壓，整體效率高達81.6%

輸出功率5.3W（THD+N=1%@8Ω負載）

低噪聲：8.6uV

THD+N：0.01%

支持超聲應用

支持外供電模式

內置IV sense功能，實時監測揚聲器溫度& 阻抗

Noise Gate功能有效降低噪聲與功耗
噪聲：1uV 靜態功耗：4.14mA

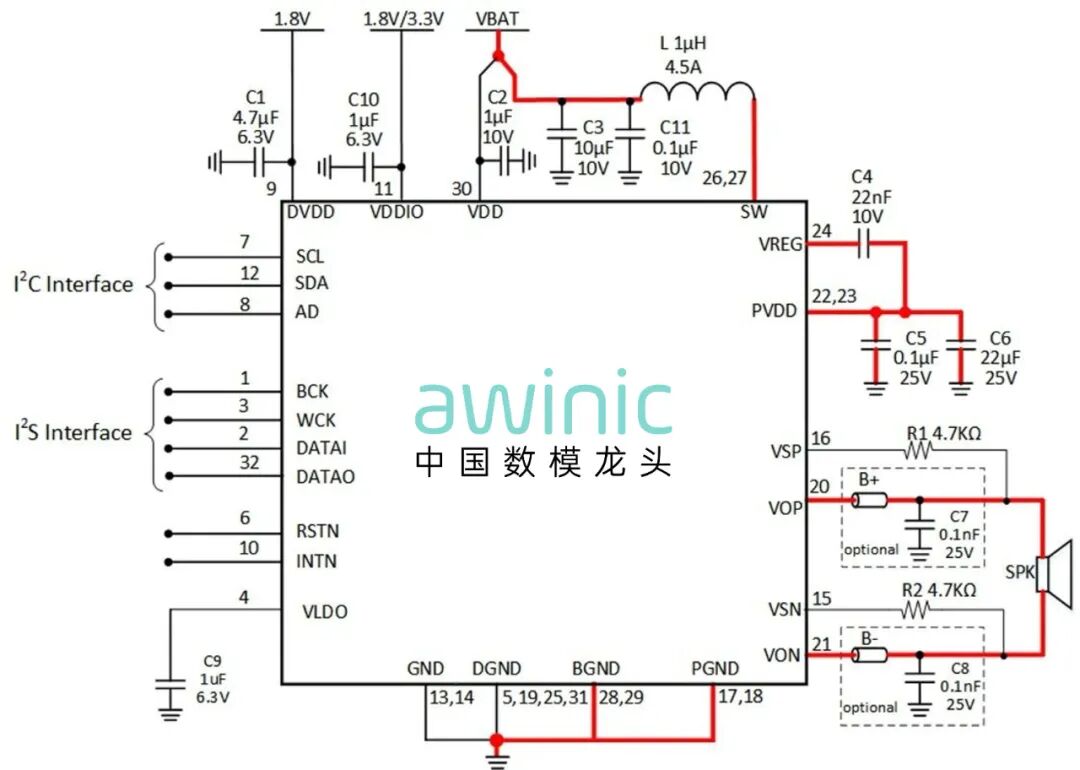

圖3 SmartK數字音頻放大器典型應用圖

容式觸控按鍵

具有低功耗、寬工作電壓范圍的特點。通過信號處理算法能夠追蹤到環境緩慢的變化，并保持高性能運行，可替代傳統機械按鍵。其適用于消費電子、白色家電和家用電器等領域。

其主要特性如下：

靈敏度由外部電容(0~50pF)調節

最大響應時間：

- 慢掃描模式：160ms/64ms

- 快掃描模式：48ms

推挽輸出

- 高/低電平有效由引腳AHLB選擇

推挽輸出，高電平有效

開漏輸出，低電平有效

觸發輸出由引腳TOG選擇

低功耗

- 慢掃描模式(128ms)：1.3μA

- 慢掃描模式(32ms)：3.3μA

- 快掃描模式(16ms)：5.4μA

2.4V~5.5V電源供應

工作溫度范圍：-40°C~85°C

封裝：SOT23-6L

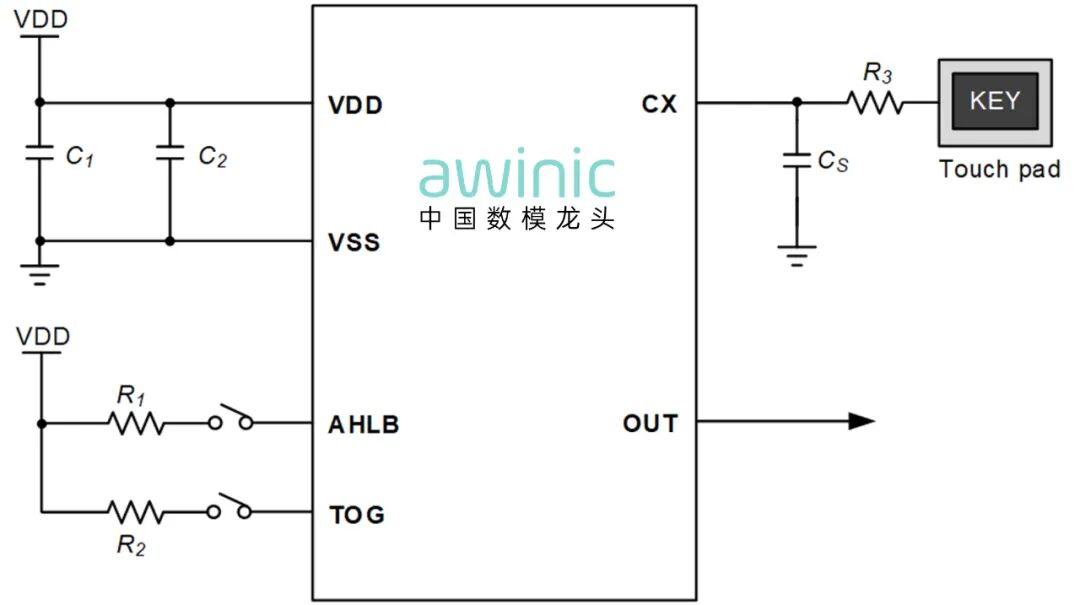

圖4 容式觸控按鍵典型應用圖

過壓保護芯片

AWINIC

5.95V OVP負載開關，內置120V浪涌保護鉗位電路，采用27mΩ（典型值）RdsonnFET。輸入超壓時快速關斷保護下游器件，IN 引腳支持 29V DC 電壓。艾為過壓保護系列產品提供多閾值型號，支持場景化選型。

其主要特性如下：

默認OVP閾值：5.95V

浪涌保護：120V

開IN-OUT 持續電流（最大）:5A

Rdson :27 mΩ

輸入直流耐壓: 29V

OVP 響應時間:50ns

工作溫度:-40℃~85℃

IO 電平: 1.8V

封裝:FCQFN 1.3mmX1.8mm-12L

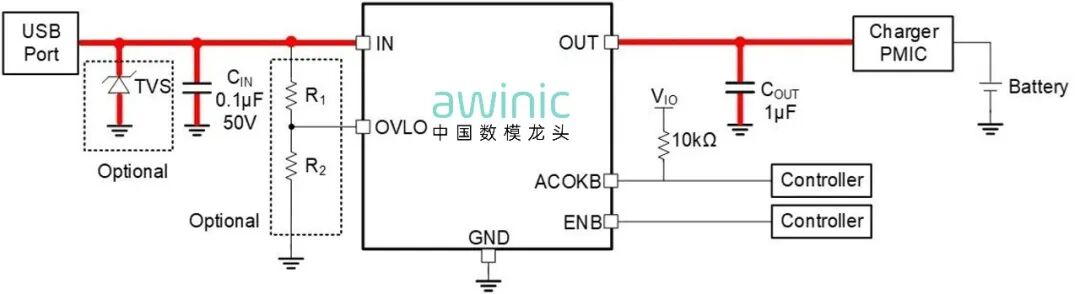

圖5 過壓保護芯片典型應用圖

Awinic AI智能家具HUB應用

AWINIC

艾為在AI智能家具HUB產品上，除了上述4類產品外，還有如下框圖中的產品應用：

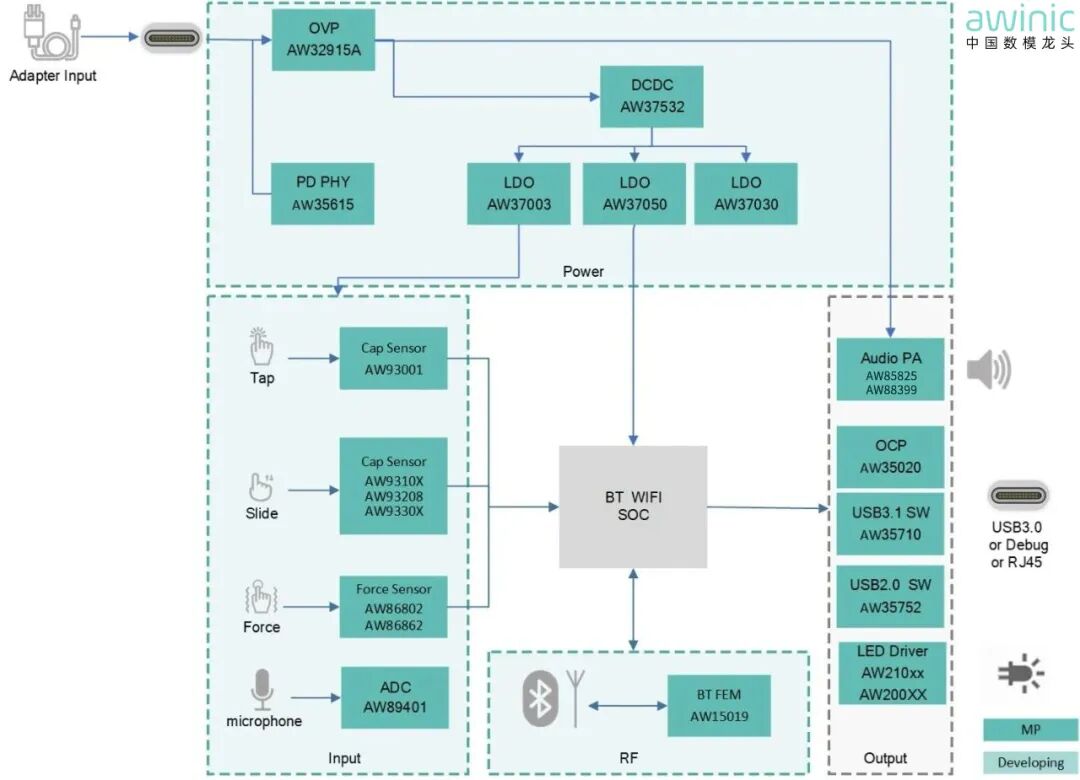

圖6AI智能家具HUB應用框圖

隨著家電升級，Type-C 接口因高帶寬、多協議支持被廣泛應用。但在高溫高濕環境下，水汽易侵入接口導致金屬觸點短路，引發設備損壞。為有效解決這一問題，艾為在PD PHY芯片中集成LPD(Liquid Presence Detection)水汽檢測功能，可實時監測Type-C接口內是否存在液體，降低設備故障率，提升產品可靠性。

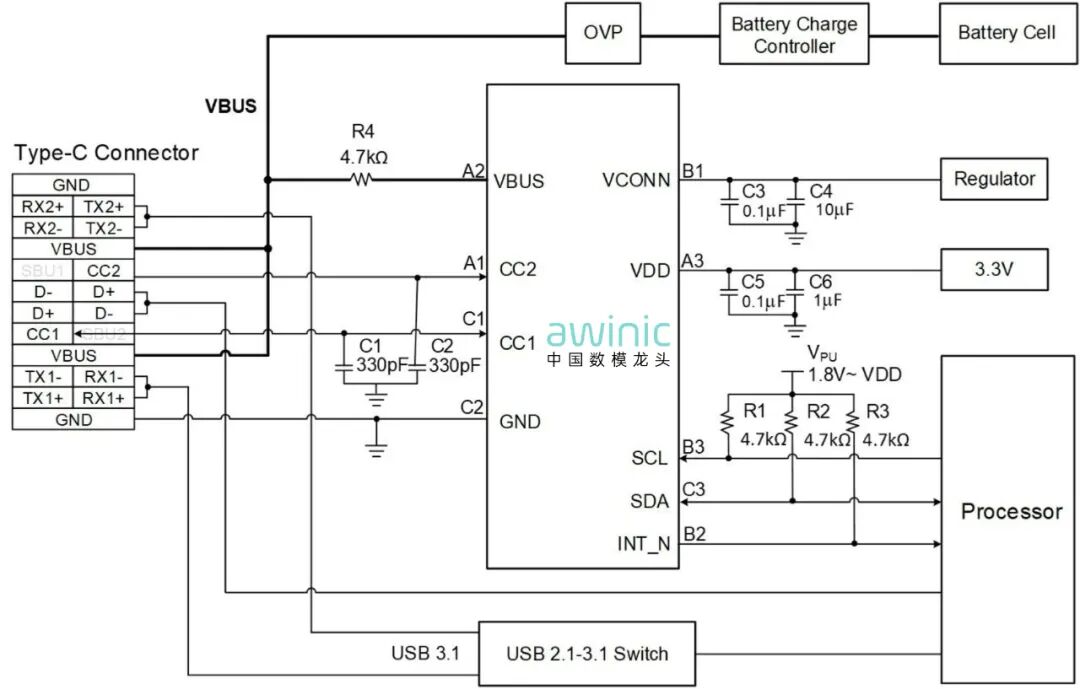

圖7USBType-C協議芯片典型應用圖

其主要特性如下：

支持USB PD 3.1 28V EPR

更優秀的眼圖

CC 引腳最高耐壓值：32V

自家通過CTS 認證的完整 PD 協議棧實現

取消VCONN 引腳，layout 更方便

支持1.2V、1.8VI2C通信

支持死電池模式，未通電時作為SNK

內置專利保護的LPD 硬件算法

支持VBUS 檢測與放電控制功能，可以避免VBUS 電腐蝕老化損耗

支持Wake 低功耗檢測模式

針對智能音響對音頻和外觀的更高要求，中國數模龍頭艾為電子推出高音質音頻驅動芯片及律動呼吸燈方案，持續以多元化IC解決方案助力客戶產品升級，實現互利共贏。
