各位工程師同仁，今天咱們聊點硬核的——實時性。這不是那種"差不多就行"的性能指標，在工業控制、機器人運動、電力保護這些領域，實時性就是生命線。想象一下：工業機器人抓取精密元件時，哪怕幾毫秒的延遲都可能導致良品率暴跌；電力系統故障檢測，響應慢了幾個毫秒可能就是一場災難。

為什么通用Linux在實時場景中"力不從心"？

標準Linux內核設計初衷是"公平調度"，不是"優先響應"。這就好比讓急診醫生和普通門診患者一起排隊——關鍵時刻要命！內核不可搶占、中斷延遲、調度器抖動...這些因素導致Linux的延遲通常在幾十毫秒級別波動，根本無法滿足工業場景對確定性的苛刻要求。

一、工業實時性挑戰：從理論到實踐的鴻溝

1.1 實時性的分級標準

在工業領域，我們通常將實時性分為三個等級：

• 軟實時：偶爾錯過截止期可以接受，如多媒體處理
• 硬實時：必須保證在最壞情況下滿足截止期，如運動控制
• 強實時：不僅滿足截止期，還要保證極小的抖動，如電力保護

1.2 典型應用場景的實時性要求

二、六大實時方案深度對比：原理、優劣與適用場景

2.1 標準Linux內核的局限性

工作原理：基于完全公平調度器(CFS)，采用紅黑樹實現O(log n)調度復雜度，追求整體吞吐量最大化。

實時缺陷：內核不可搶占、自旋鎖阻塞、中斷屏蔽窗口等因素導致延遲不可預測。

2.2 標準內核+軟隔離方案

核心技術：在標準Linux內核基礎上，通過CPU隔離技術將特定核心專用于實時任務，減少系統干擾。

優勢：無需修改內核，配置相對簡單。

挑戰：隔離不徹底，Linux內核活動仍可能影響實時任務，最壞情況延遲改善有限。

2.3 RT-PREEMPT：最流行的內核補丁方案

核心技術：將Linux內核改造成完全可搶占，用RT-mutex替代自旋鎖，實現優先級繼承。

優勢：兼容性好，無需修改應用程序。

挑戰：需要重新編譯內核，某些驅動可能不兼容，最壞情況延遲仍有不確定性。

2.4 RT-PREEMPT+軟隔離方案

設計理念：結合RT-PREEMPT的完全可搶占特性與CPU隔離技術，實現雙重優化。

技術亮點：在RT-PREEMPT基礎上進一步降低抖動。

局限性：配置復雜度增加，需要同時處理內核補丁和隔離策略，調試工作量較大。

2.5 Xenomai：雙核架構的硬實時方案

設計理念：采用"核間中斷"機制，實時任務運行在Cobalt核上，非實時任務運行在Linux核。

技術亮點：實現微秒級確定性延遲，幾乎不受Linux內核活動影響。

局限性：開發復雜度高，需要學習新的API，調試相對困難。

2.6 AMP：異構多核的優雅解決方案

架構優勢：充分利用SoC的異構架構，使用ARM Cortex-A其中一個核運行rtos系統專攻實時任務。

米爾基于T536的實現：在基于T536的4個CPU核心上，使用cpu3運行一個輕量級RTOS。通過AMP框架實現硬實時隔離。

核心價值：硬件級別的實時保障，實時核與應用核完全隔離，互不干擾。

三、實時性測試方法論與米爾基于T536實測數據

3.1 測試環境搭建

硬件平臺：米爾MYD-LT536開發板，全志T536四核Cortex-A55 @ 1.5GHz

軟件環境：Linux 5.10內核，分別測試標準內核配置、標準內核+軟隔離、RT-PREEMPT補丁、RT-PREEMPT補丁+軟隔離、Xenomai、OpenAMP框架（openAMP框架基于全志V1.2SDK，其他測試項基于全志V1.1SDK）

測試工具：cyclictest、stress-ng等專業實時性測試工具

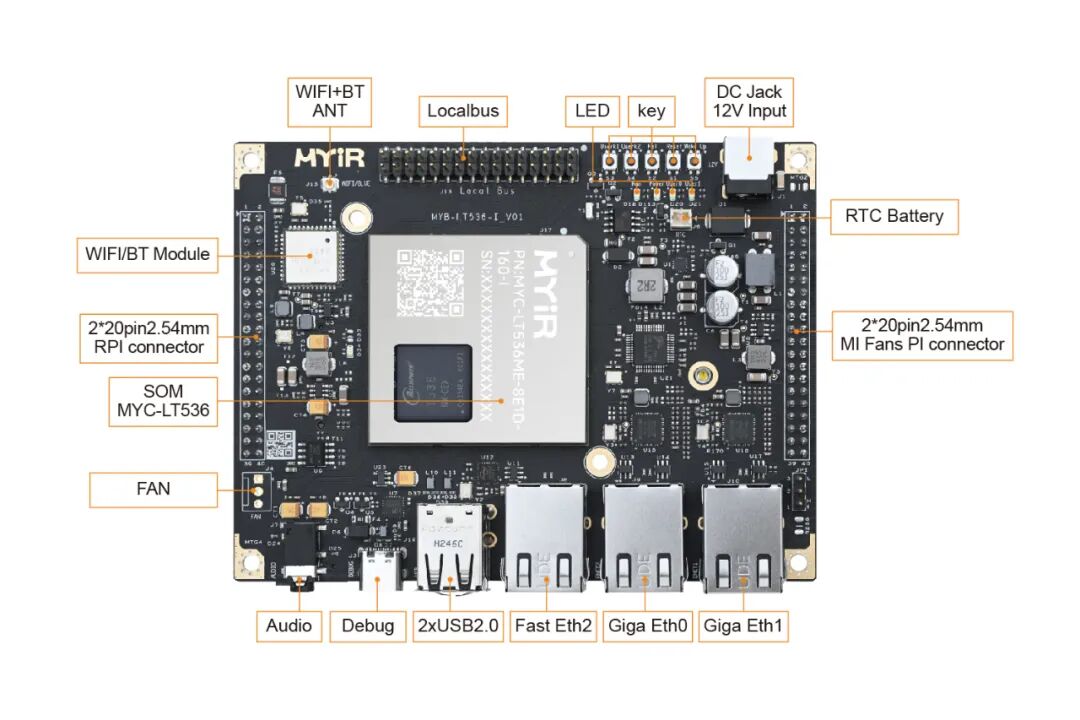

米爾MYD-LT536開發板

3.2 測試結果對比分析

測試條件：系統負載80%，運行12小時穩定性測試，數據為最壞情況下的統計結果

注：標準Linux內核測試時間為5min，標準Linux內核+軟隔離測試時間為5h，其他測試均為12h

3.3 關鍵發現與突破

米爾MYD-LT536在OpenAMP模式下展現了驚人的確定性表現：

• 最大延遲<25μs：滿足最苛刻的工業實時要求
• 負載無關性：即使Linux側滿載，實時任務性能不受影響

四、米爾基于T536系列：重新定義工業實時性標準

4.1 解決的核心痛點

確定性延遲保障：徹底告別"最壞情況延遲"的恐懼，為關鍵任務提供硬實時保障。

軟硬件協同優化：不僅僅是軟件補丁，而是從芯片架構到系統軟件的完整優化方案。

開發效率提升：提供完整的BSP支持，工程師無需深入底層即可獲得企業級實時性能。

4.2 典型應用場景快速部署

高精度機器人控制：6軸協作機器人軌跡規劃、力控抓取

智能電力系統：繼電保護、故障錄波、電能質量分析

工業物聯網關：多協議轉換、邊緣計算、實時數據采集

運動控制平臺：CNC數控、3D打印、精準定位系統

立即體驗工業級實時性能！

米爾基于T536開發套件現已上市，提供完整軟硬件解決方案，助您快速實現產品升級。

聯系我們獲取詳細技術資料和測試報告

在實時性的道路上，我們深知每一個微秒都至關重要。米爾基于T536不僅是一款產品，更是我們對工業智能化承諾的體現——用技術實力，為您的創新保駕護航。

本文數據基于米爾電子實驗室實測結果，具體性能可能因應用場景而異。轉載請注明出處。
