數字式環境光傳感器的工作原理基于光電效應，通過感光元件將光線強度轉換為數字信號進行處理。

數字式環境光傳感器主要采用光電二極管或半導體材料作為感光元件。當光線照射到這些材料表面時，光子激發電子躍遷，產生與光線強度成正比的光電流。例如，光電二極管的電流大小直接反映入射光線強度。

信號處理流程：

光敏轉換?：光線強度變化引發感光元件（如光電二極管）的電流變化，該電流與光線強度呈線性關系。

信號放大與轉換?：通過電路將微弱電流信號放大，并轉換為數字信號或模擬電壓，便于微控制器讀取。

自動調節?：數字信號被用于控制設備（如手機屏幕）的亮度，實現自動亮度調節功能。

數字式環境光傳感器 - WH11867UF

由工采網代理的WH11867UF是一種光數轉換器，它結合了光電二極管、電流放大器、模擬電路和數字信號處理器。電源需要確保VDD旋轉率至少為0.5V/ms。WH11867UF具有電源開啟復位功能。當VDD在室溫下低于1.4V時，集成電路將自動重置。然后以需求轉換速率返回電源，并將寄存器寫入所需的值。

環境光傳感器（ALS）內置了一個抑制紅外光譜的濾光片，并提供了一個接近人眼反應的光譜。肌萎縮性側索硬化癥可以從黑暗到陽光直射，可選擇的檢測范圍約為40 dB。雙通道輸出（人眼），因此在不同的光條件下具有良好的光比。ALS在不同光照條件下具有良好的光比。

在時鐘（SCL）陷入LOW的情況下，如果您的I2C設備有HW重置輸入，優先程序使用HW重置信號重置總線。如果I2C設備沒有硬件復位輸入，則循環供電至設備，以激活強制性的內部通電復位（POR）電路。如果數據線（SDA）卡低，主線應發送9個時鐘脈沖。保持總線低的設備應該在這9個時鐘內的某個時候釋放它。

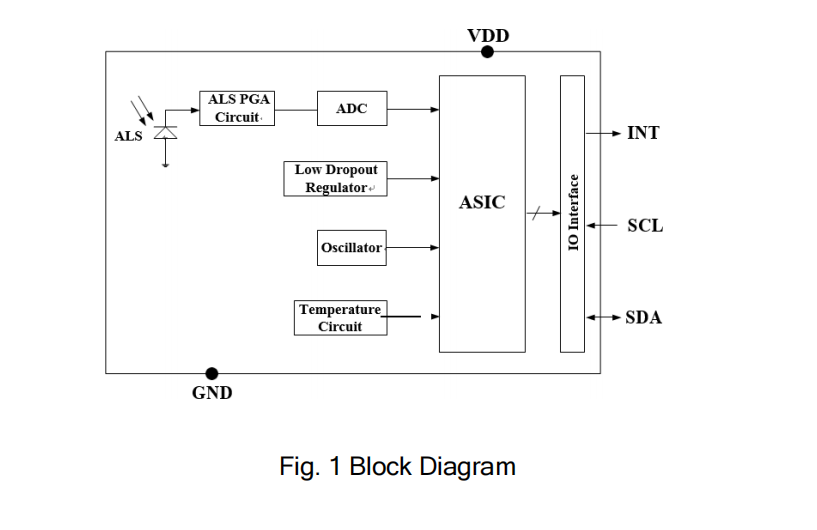

結構圖：

結構圖

環境光傳感器- WH11867UF的產品特性：

緊湊的表面安裝包：1.6x1.6x0.7mm

I2C接口（400kHz/s的快速速度模式）

專用中斷引腳

電源電壓范圍為1.7V到3.6V

工作溫度范圍從-40°C到+85°C

光度感應器：

-接近人眼的責任

-較多支持16位數字輸出

-可編程動態范圍比= x1： x4： x16： x64： x256

-動態范圍選擇的線性輸出代碼

-通過可編程集成時間消除50 / 60 Hz濾波器

-熒光閃爍免疫

環境光傳感芯片- WH11867UF的應用領域：

手機和液晶顯示屏的背光控制

筆記本電腦/監控器安全

自動菜單彈出

數碼相機光度計
