STMicroelectronics M24128-U 128Kb串行^I2C^總線電子擦除可編程只讀存儲器設計用于實現高可靠性和多功能性。M24128-U電子擦除可編程只讀存儲器的組織形式為16K × 8位，工作電壓范圍寬至1.7V至5.5V，環境溫度范圍為-40°C至+85°C。該電子擦除可編程只讀存儲器具有唯一的128位工廠編程序列號，存儲在只讀識別頁面，確?？勺匪菪院桶踩?。該器件支持多種^I2C^總線模式，包括標準模式（100kHz）、快速模式（400kHz）和快速模式+（1MHz）。STMicroelectronics M24128-U具有高達4kV的增強型ESD保護和閂鎖保護，以及超過400萬次寫入周期和超過200年的數據保留，因此非常適合用于要求苛刻的應用。M24128-U還具有硬件寫入保護、隨機/順序讀取模式以及5ms內高效字節/頁面寫入操作。

數據手冊：*附件：STMicroelectronics M24128-U 128Kb串行I2C總線電子擦除可編程只讀存儲器數據手冊.pdf

特性

• ^I2C^接口兼容以下^I2C^總線模式
  • 100kHz（標準模式）
  • 400kHz（快速模式）
  • 1MHz（快速模式+）
• 存儲器
  • 128Kb (16KB) 電子擦除可編程只讀存儲器
  • 64字節頁面大小
• 512位（64字節）識別頁面在工廠交付時鎖定在只讀模式下
• 128位（16字節）唯一工廠編程序列號
• 寬電源電壓范圍：1.7 V - 5.5 V
• 工作溫度范圍：-40 °C至+85 °C
• 性能
  • 增強型ESD和閂鎖保護
  • 4 kV (HBM) ESD保護
  • 超過400萬次寫入循環
  • 數據保留超過200年
• 高級
  • 隨機和順序讀取模式
  • 整個存儲器陣列的硬件寫入保護
  • 5ms內字節和頁面寫入
• SO8N（符合ECOPACK2）封裝

邏輯圖

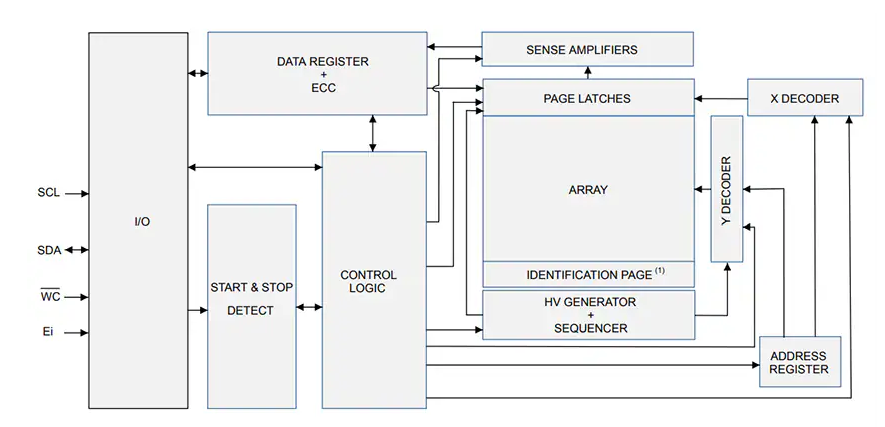

框圖

STMicroelectronics M24128-U 128Kb I2C EEPROM技術解析與應用指南?

?一、核心特性概述?

M24128-U是STMicroelectronics推出的128Kbit（16KB）串行I2C總線EEPROM，具備以下核心特性：

• ?接口兼容性?：支持標準模式（100kHz）、快速模式（400kHz）及快速模式增強版（1MHz）I2C協議。
• ?存儲架構?：64字節頁寫能力，支持隨機/順序讀取，內置ECC糾錯功能，確保數據可靠性。
• ? 唯一標識符（UID） ?：預編程16字節唯一序列號，固化于只讀識別頁，增強設備溯源能力。
• ?寬電壓范圍?：1.7V至5.5V工作電壓，適應低功耗與工業場景。
• ?耐久性與保留?：＞400萬次擦寫周期，200年數據保留時間（55℃環境下）。

?二、關鍵功能設計要點?

?1. 硬件接口配置?

• ?引腳功能?：
  • ?SCL/SDA?：標準I2C時鐘與數據線，需外接上拉電阻（計算公式見數據手冊圖14-15）。
  • ?E0-E2?：芯片使能地址引腳，通過電平組合設定設備從機地址（默認浮空為000）。
  • ?WC?：寫保護控制，高電平時禁止寫入操作。
• ?電源設計?：VCC引腳需就近部署10-100nF去耦電容，確保電源穩定性。

?2. UID與識別頁應用?

• ?UID讀取?：通過特定指令（設備類型標識1011）訪問識別頁地址00h-0Fh，獲取16字節唯一ID，適用于防偽追溯系統。
• ?鎖定機制?：識別頁出廠鎖定為只讀，不可修改，確保UID不可篡改。

?3. 數據保護機制?

• ?寫保護?：WC引腳提供硬件級全局寫保護，防止誤操作。
• ?ECC校驗?：每4字節組獨立校驗，單比特錯誤自動糾正，提升數據完整性。

?三、典型應用電路設計?

1. ?I2C總線布局?：
   • SCL/SDA線長需匹配寄生電容要求（如1MHz模式要求Rbus×Cbus＜150ns）。
   • 上拉電阻選擇參考數據手冊提供的Rbus-Cbus曲線（圖15）。
2. ?PCB設計建議?：
   • 大電流路徑采用寬銅箔縮短回路。
   • 信號線與電源線分層走線，減少串?dāng)_。

?四、性能參數與選型參考?

?五、行業應用場景?

1. ?消費電子?：存儲設備配置參數，利用UID實現配件認證。
2. ?工業控制?：記錄設備運行日志，支持快速維修追溯。
3. ?醫療設備?：存儲校準數據，結合UID確保合規性。
