RK3506工控板核心板Wi-Fi模組性能測試報告

測試概述

本次測試對比了三種不同WiFi模組在2.4GHz和5GHz頻段的網絡吞吐量性能，使用iperf3工具進行30秒的多線程傳輸測試。

基于武漢萬象奧科電子有限公司HD-RK3506G-M模組、HD-RK3506-IoT主板、HD-RK3506-EG1200工控板。

注：測試采用Wi-Fi6+家用路由器測試。

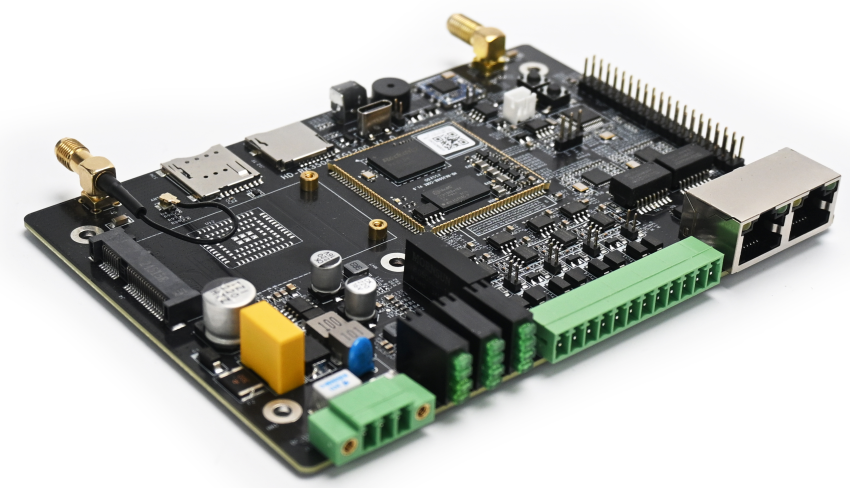

HD-RK3506-EG1200工控板

設備配置對比

設備型號	芯片型號	支持頻段	WiFi標準	備注
HD-RK3506G-M模組	AIC8800DL	2.4GHz	WiFi 6
HD-RK3506-IOT	RTL8723DU	2.4GHz	-
HD-RK3506-EG1200	RTL8733BU	5GHz	-	5G模式
HD-RK3506-EG1200	RTL8733BU	2.4GHz	-	2.4G模式

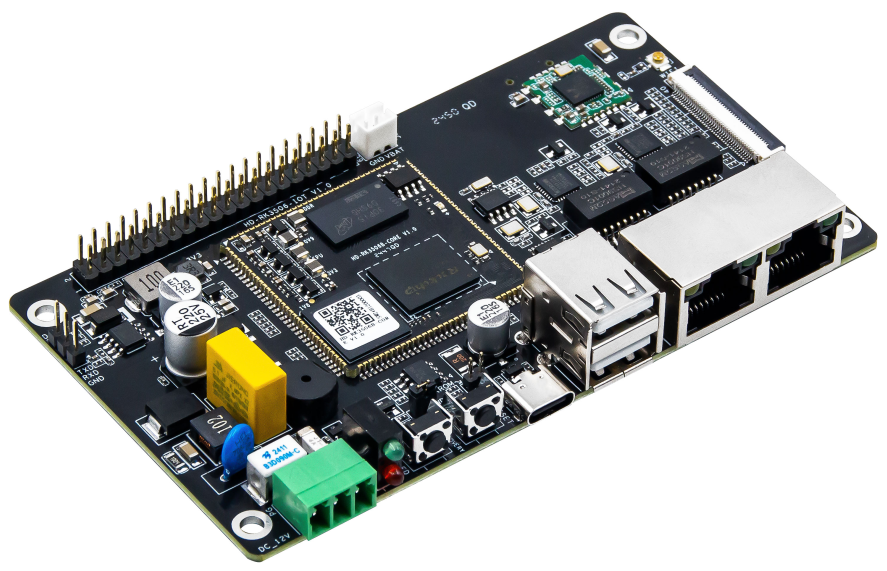

HD-RK3506-IoT主板

性能測試結果匯總
1. 下行速率測試（-P 4）

設備	發送總速率	接收總速率	平均單流速率	重傳次數
HD-RK3506G-M模組(AIC8800DL)	77.8 Mbps	75.7 Mbps	19.4 Mbps	21
HD-RK3506-EG1200 5G (RTL8733BU)	77.1 Mbps	74.3 Mbps	19.3 Mbps	24
HD-RK3506-IOT (RTL8723DU)	50.8 Mbps	47.7 Mbps	12.7 Mbps	42
HD-RK3506-EG1200 2.4G (RTL8733BU)	47.6 Mbps	45.6 Mbps	11.9 Mbps	14

上行速率測試（-P 4 -R）

設備	發送總速率	接收總速率	平均單流速率	重傳次數
HD-RK3506G-M模組(AIC8800DL)	73.2 Mbps	72.4 Mbps	18.3 Mbps	0
HD-RK3506-IOT (RTL8723DU)	52.0 Mbps	51.1 Mbps	13.0 Mbps	0
HD-RK3506-EG1200 5G (RTL8733BU)	65.2 Mbps	64.2 Mbps	16.3 Mbps	0
HD-RK3506-EG1200 2.4G (RTL8733BU)	48.6 Mbps	47.3 Mbps	12.2 Mbps	0

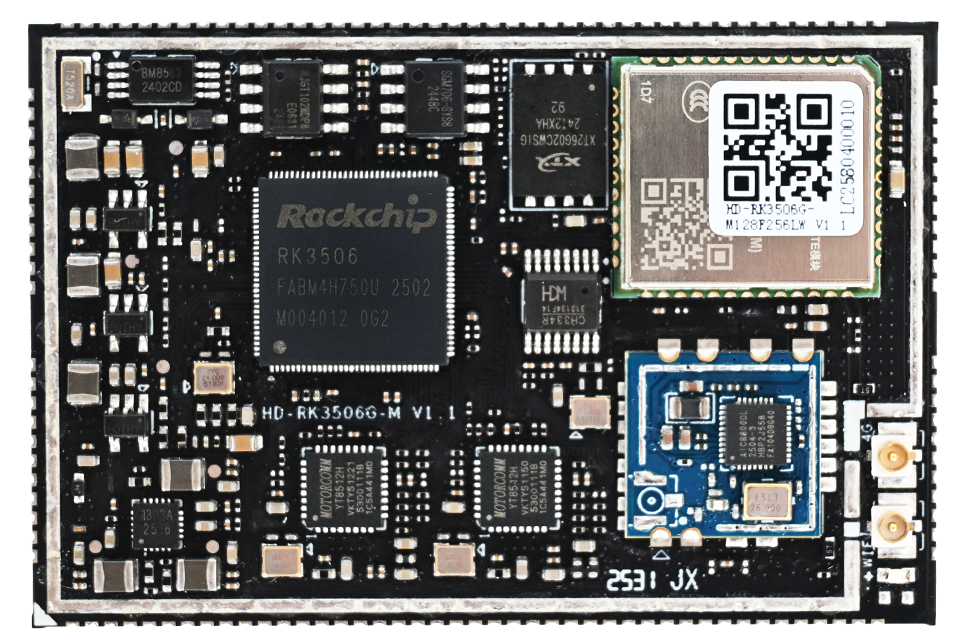

HD-RK3506G-M模組

技術分析
WiFi6優勢明顯：AIC8800DL在2.4GHz頻段實現了接近5GHz的性能
頻段影響：同一芯片(RTL8733BU)在5GHz比2.4GHz性能提升約62%
穩定性：所有設備在上行測試中均無重傳，表現穩定
多線程優化：4線程并發有效提升了總吞吐量
結論與建議
HD-RK3506G-M模組(AIC8800DL)在2.4GHz頻段表現出色，WiFi6技術帶來了顯著的性能提升
5GHz頻段在無干擾環境下具有明顯性能優勢
RTL8733BU芯片在5GHz模式下性能可媲美WiFi6設備
對于高帶寬應用場景，推薦使用支持5GHz或WiFi6的設備

附錄：原始測試數據
1. HD-RK3506G-M模組2.4G WIFI6測試(芯片：AIC8800DL)

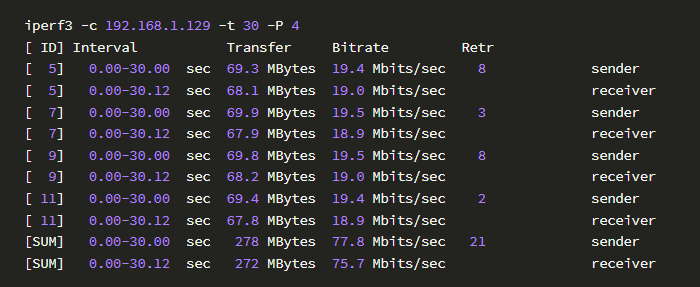

下行測試：

上行測試：

HD-RK3506-IOT主板2.4G WIFI測試(芯片：RTL8723DU)

下行測試：

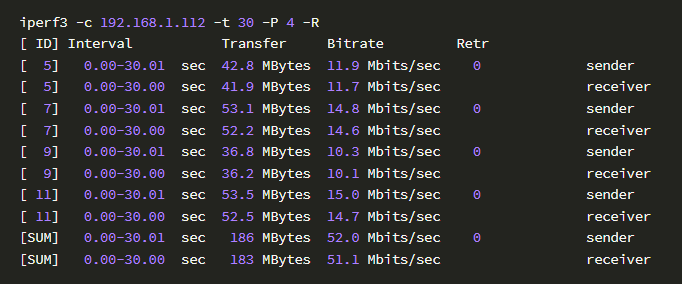

上行測試：

HD-RK3506-EG1200工控板WIFI測試5G (芯片：RTL8733BU)

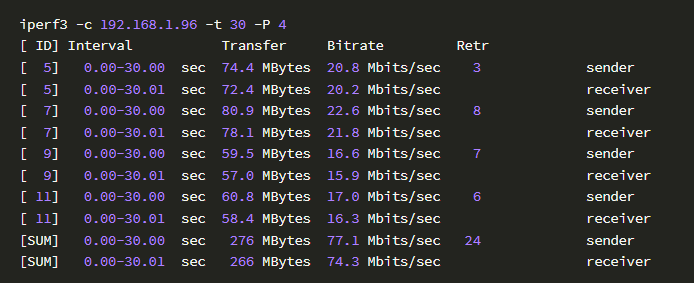

下行測試：

上行測試：

HD-RK3506-EG1200工控板WIFI測試2.4G (芯片：RTL8733BU)

下行測試：

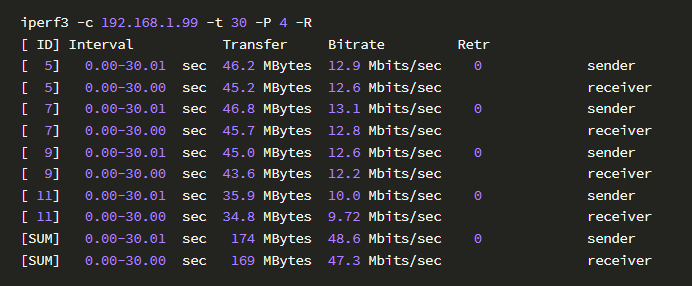

上行測試：
