      汽車電子ECU防反接電路設計方案解析

      芯長征科技 ? 來源：上車吧硬件人 ? 2025-10-14 15:31 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      來源：上車吧硬件人

      一、為什么需要進行防反保護

      汽車電氣系統以蓄電池為核心供電來源，正常工作時需維持正負極正確連接。若因操作失誤（如維修時蓄電池接線顛倒）、線束老化短路等導致電源反接，會直接損壞 ECU、傳感器、車載娛樂系統等精密電子元件，甚至引發熔斷器熔斷、線束過熱等安全隱患。因此，防反接電路是汽車電氣系統可靠性設計的關鍵環節，尤其適用于 12V/24V 低壓供電系統（如乘用車、商用車）。

      二、汽車電子ECU防反方案解析

      汽車防反接電路需兼顧可靠性、低功耗、低壓降及成本控制，目前主流方案分為以下四類，各有適用場景：

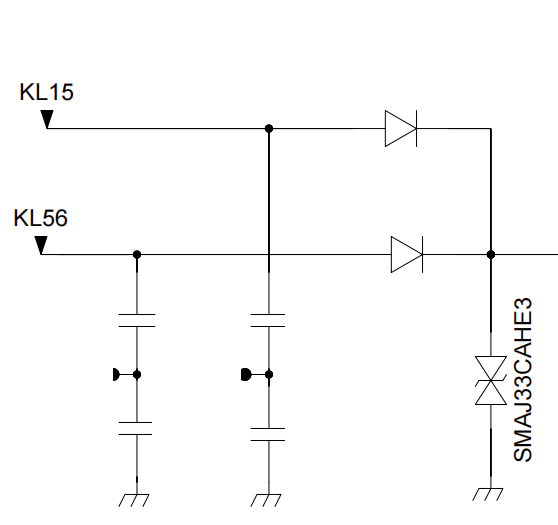

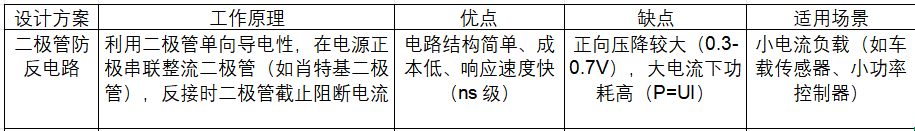

      1）二極管防反接電路:

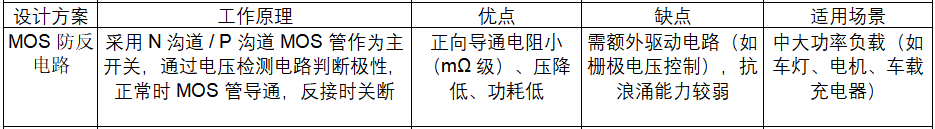

      2）MOS管防反接電路:

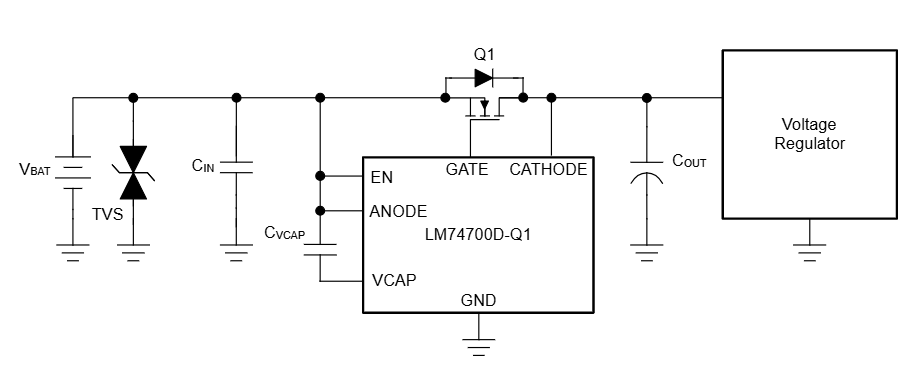

      2.1 NMOS管電源端防反接電路+LM74700D-Q1:

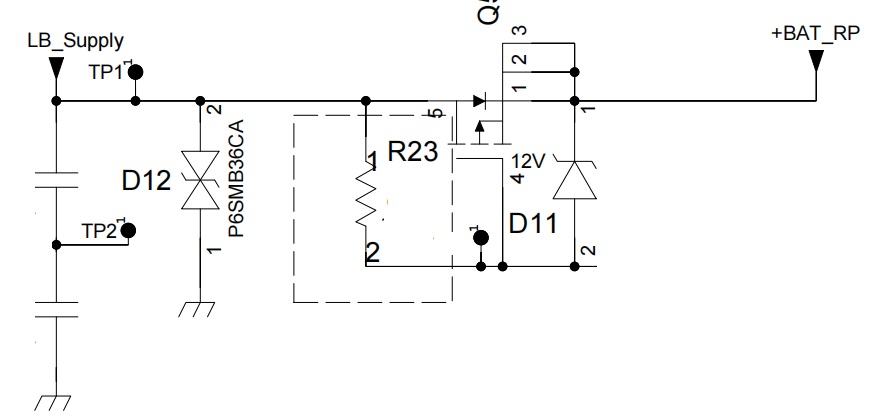

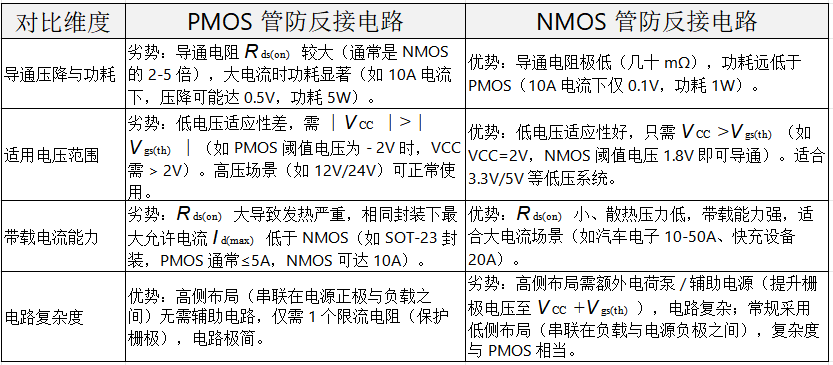

      2.2 PMOS管電源端防反接電路:

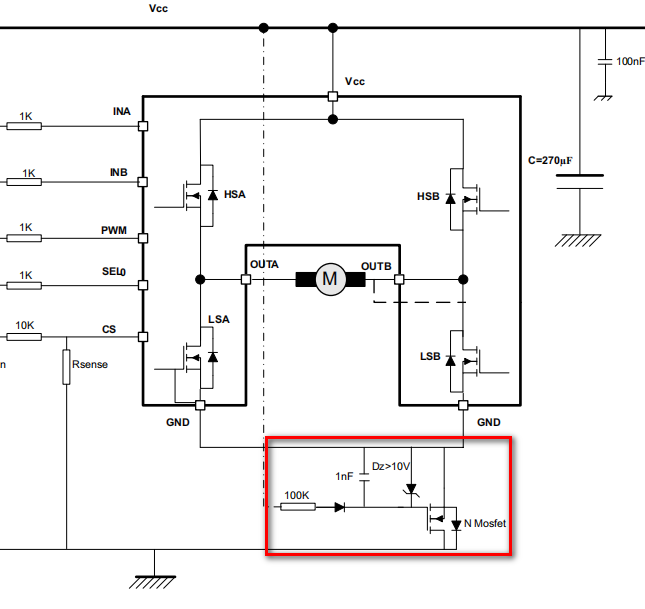

      3）H橋地端防反接電路（NMOS管地端防反接電路）


      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • 汽車電子
        +關注

        關注

        3042

        文章

        8468

        瀏覽量

        171853
      • ecu
        ecu
        +關注

        關注

        14

        文章

        953

        瀏覽量

        56679
      • 防反接電路
        +關注

        關注

        0

        文章

        80

        瀏覽量

        6448

      原文標題：ECU的“逆流衛士”：汽車電子防反接電路設計全解析

      文章出處：【微信號：芯長征科技，微信公眾號：芯長征科技】歡迎添加關注！文章轉載請注明出處。
