在技術飛速發展的今天，內存性能、占用面積和能效已成為現代應用的關鍵考量因素。

Agilex 5 FPGA 內存技術提供靈活的內存接口，可有效應對上述關鍵需求。

Agilex 5 設備支持DDR4、LPDDR4、 DDR5 和 LPDDR5，不僅緊跟行業新標準，還能降低工作電壓、功耗以及單位比特總成本。這些內存技術與 Altera FPGA 深度集成，可有效賦能 4K/8K 視頻視覺處理、AI 圖像分類、數據庫以及數據分析等應用加快數據處理速率并優化能效。

為助力用戶針對具體應用場景選擇合適的 DRAM 解決方案，下文將闡述不同類型 DRAM 的關鍵差異化特性。文中結合 Agilex 5 設備的外部內存支持能力，重點分析了 Agilex 5 設備的 I/O Bank 相較于前代產品及市面上類似產品的核心突破。

此外，本文還探討了 Agilex 5 E 系列外部內存的實際應用案例，重點突出了其相較于市面上類似產品的核心優勢。以搭載 Warp IP 的 4K 多傳感器攝像頭解決方案為例，該方案實現了以下成果：

從 DDR4 遷移至 LPDDR5 后，功耗降低了約41.2%；

與市面上類似產品的 DDR4 解決方案相比，功耗降低了約47.4%；

與市面上類似產品相比，Agilex 5 設備的總功耗降低了約28.6%。

01專用 DRAM 的演進與應用

隨著 DDR 技術的演進，SDRAM 分化出移動內存（即具備更低功耗的 LPDDR）和圖形內存（即 GDDR）兩大類型。

盡管 GDDR 仍主要專用于圖形處理領域并僅在部分場景中被重新用于 AI，但其“同門師兄” HBM （包括 HBM2 和 HBM2e）正因市場對以更低能耗 (pJ/bit) 實現更高性能的迫切需求而迅速發展。

高帶寬內存不再只針對 AI 和科學計算領域，其在有線網絡數據包緩沖和快速查表等網絡應用中也變得愈發關鍵。

02選擇合適 DRAM 的關鍵要素

在選擇 DRAM 時，以下特性是決策的關鍵考量因素：

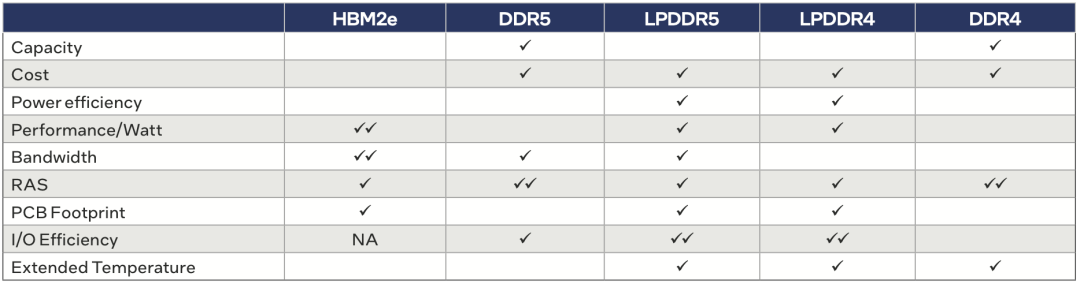

各類技術的關鍵 DRAM 特性對比。

√ 表示支持性良好?！獭?表示支持性更優。

注 1：Agilex 5 設備不支持 HBM2e，此處列出該類型僅為便于技術對比。HBM2e 僅在 Agilex 7 FPGA M 系列中提供支持。

注 2：大多數 FPGA 并不支持 GDDR，因此，并未將其列入本表進行技術對比。

注 3：表中的數據來源基于 Altera 的估算結果。

接下來，本文將深入探討部分關鍵特性。

Part.1

? 容量

DDR5 和 DDR4 提供最高容量，每個設備中 DDR 的容量是 LPDDR 的4倍。單個 Dual-rank DDR5 DIMM 的容量可達 256 GB，是單個 HBM2e 堆棧的 16 倍。

Part.2

? 成本

HBM 雖然價格最高，但包含功耗成本在內的 TCO 可能是影響決策的一項關鍵因素。

對于 DDR4、DDR5、LPDDR4 和 LPDDR5 而言，其成本及單位比特成本 (cost per bit) 會隨著技術成熟度與市場需求的變化而波動。小型 LPDDR 設備的成本可能與大型 DDR 設備的成本相當。HBM 雖然價格最高，但從其整個生命周期的 TCO 來看，可能更具成本效益。

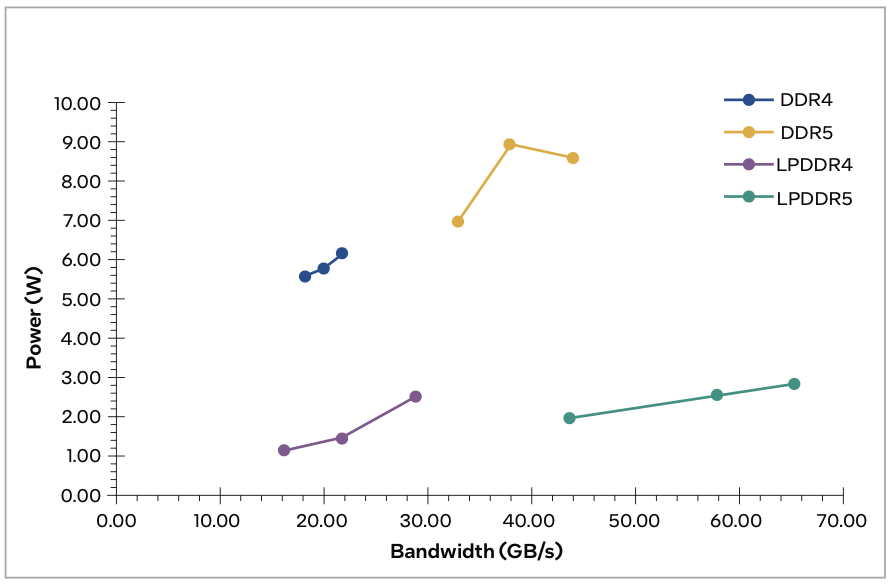

DDR4/5 與 LPDDR4/5 x64 位寬接口的

單位帶寬功耗示例

Part.3

? 能效與每瓦性能

HBM 在峰值帶寬和每瓦性能方面表現突出。DDR5 與 LPDDR5 可提供相近的帶寬性能，但 LPDDR5 的能效更高，其 VDDQ IO 擺幅為0.5 V，而 DDR5 則需要 1.1 V。LPDDR DRAM 陣列比 DDR 更小且能效更高。隨著先進技術節點的發展，其能效有望得到進一步優化。

關鍵結論是：LPDDR5 在絕對功耗和每瓦性能兩方面均具備明顯優勢。不同 DRAM 陣列的功耗差異顯著，選擇不同的內存方案將直接影響解決方案的整體功耗水平。

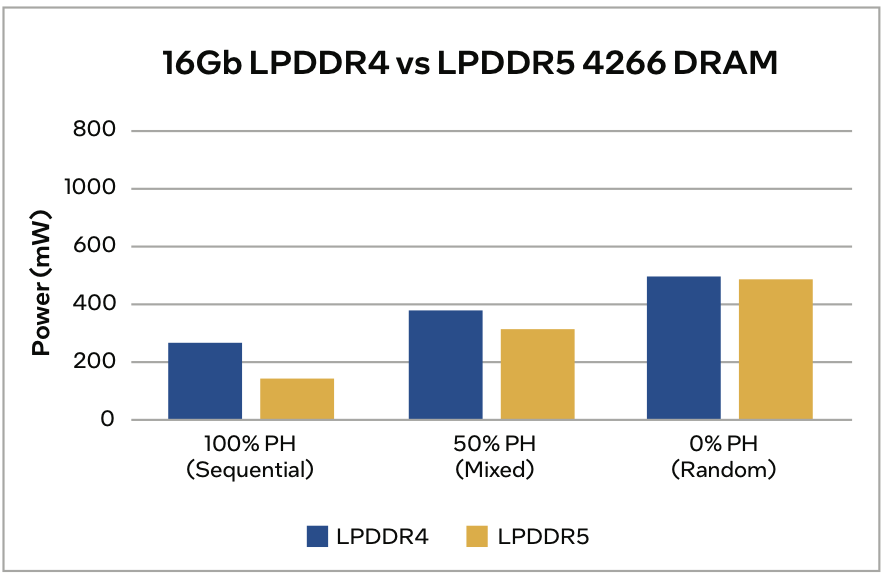

下圖展示了不同 DRAM 訪問模式對功耗的影響。順序訪問模式或高頁命中率（High PH）意味著 DRAM 頁（或行）保持打開狀態的時間更長，從而避免了因關閉舊頁（預充電）和打開新頁（激活）而產生的功耗損失。

Bank Grouping 技術的引入提升了 LPDDR5 的整體能效表現，但在隨機訪問場景中，結構更簡單的 LPDDR4 仍可實現與之相近的功耗水平。

DRAM 訪問模式影響陣列功耗

Part.4

? 帶寬與實際吞吐量

高帶寬內存在吞吐量方面優勢顯著，但與前幾代產品相比，DDR5 和 LPDDR5 能為成本敏感型解決方案提供可觀的性能提升。理論峰值帶寬并不能完全反映實際性能，訪問模式也至關重要。順序訪問可避免因開啟與關閉行 (row) 而帶來的性能損耗，而更長的突發長度 (burst length) 與通道化 (channelization) 設計則能提升效率。

DDR5 采用雙 x32 寬通道設計和 16-beat 預取機制。這使得 DDR5 通過 x32 接口即可實現 64B 緩存行訪問，從而提升帶寬。如下圖中的美光 (Micron) 數據所示：在隨機 64B 訪問場景下，DDR5 的有效帶寬較 DDR4 提升了 36%，并能在速度小幅提升的情況下實現明顯的性能增益。

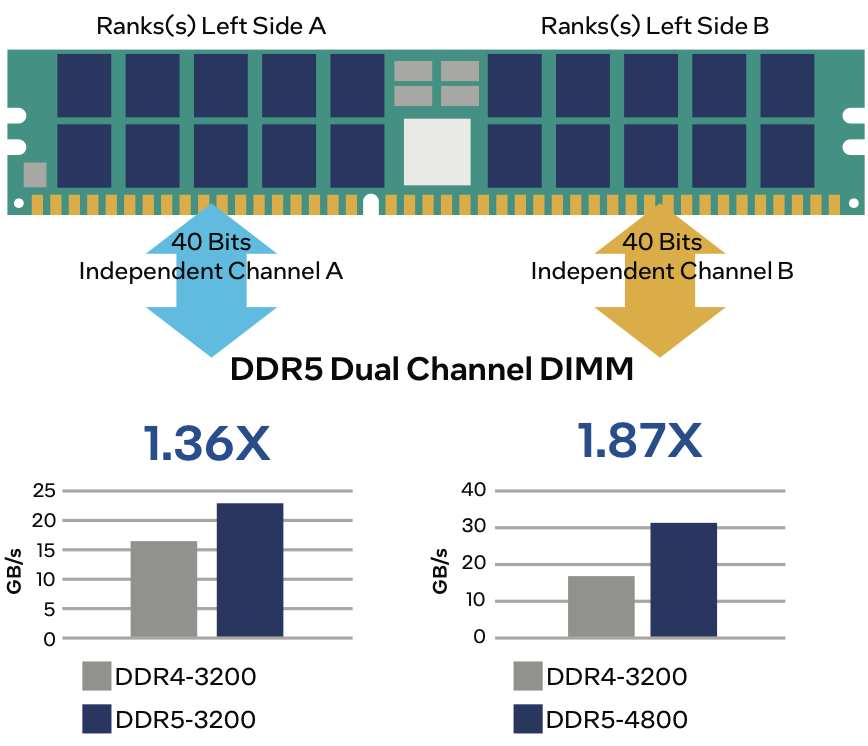

美光對比 DDR5 與 DDR4 實際吞吐量

03

Agilex 5 外部內存與 I/O 能力

Agilex 5 設備是業界較早同時支持 DDR4、LPDDR4、DDR5 和 LPDDR5 四種差異化外部內存解決方案的產品之一。且 Agilex 5 設備的高速 I/O 還原生支持 MIPI D-PHY，速率高達 3.5 Gbps。

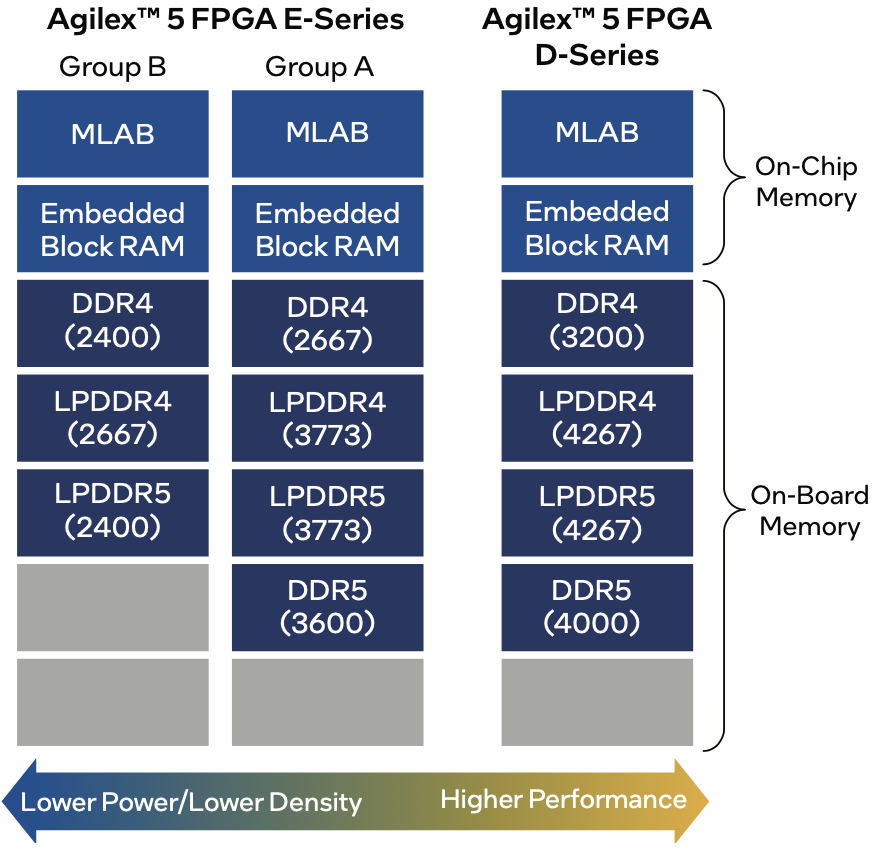

Agilex 5 家族產品的內存支持方案

04Agilex 5 設備 I/O Bank 概述

? 每個 I/O Bank 的關鍵特性

1. 雙硬核 DRAM 控制器

? 32 級深度的讀/寫命令隊列

? 雙 16 位或單 32 位寬通道

? 面向用戶邏輯的 AXI-4 接口

? 按 Bank 刷新

? 豐富的 RAS/調試功能

- SECDED ECC

- LPDDR5/5 帶內 ECC

- LPDDR5 鏈路層 ECC

- ECC 回寫

- 按需清理

- 控制器與DRAM BIST及配套調試工具包

- 用于性能調試的遙測計數器

- Dual-rank UDIMM、RDIMM和SODIMM

2.支持 MIPI、LVDS、PHYLite 和通用 I/O (GPIO)，并具備高效的引腳封裝

? 每半個 Bank（48 個I/O）支持獨立的 I/O 電壓

? 可混合使用 DDR、PHY Lite、MIPI、LVDS 及 GPIO

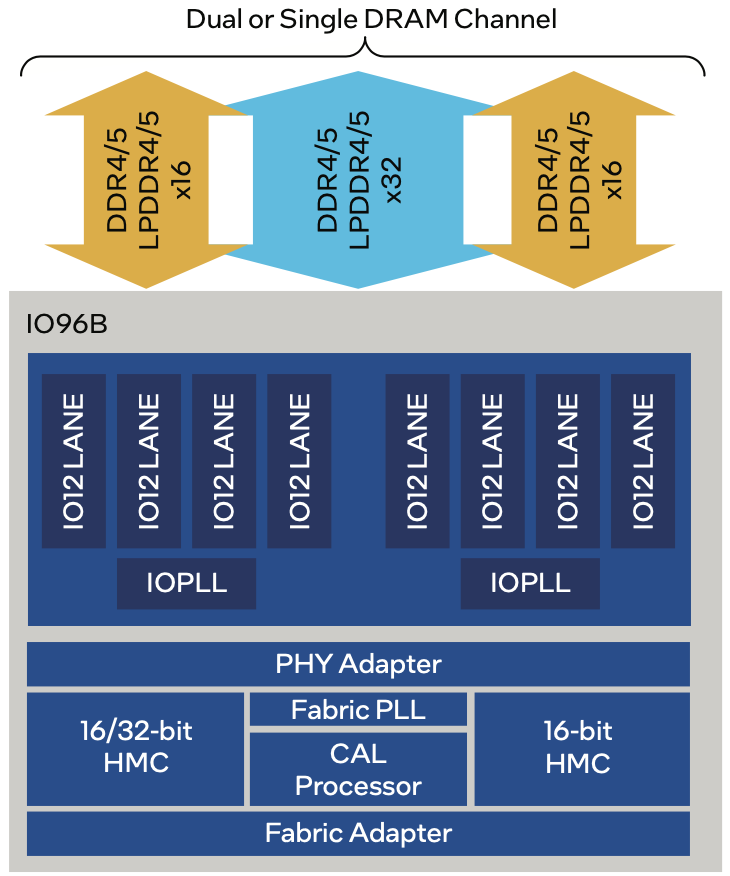

下圖展示了單 32 位寬 DDR 接口與雙 16 位寬接口的對比情況。對于某些 DRAM 協議，將寬通道拆分為幾個窄通道可以提升性能。

Agilex 5 支持單通道或雙通道

DRAM 接口的 I/O Bank

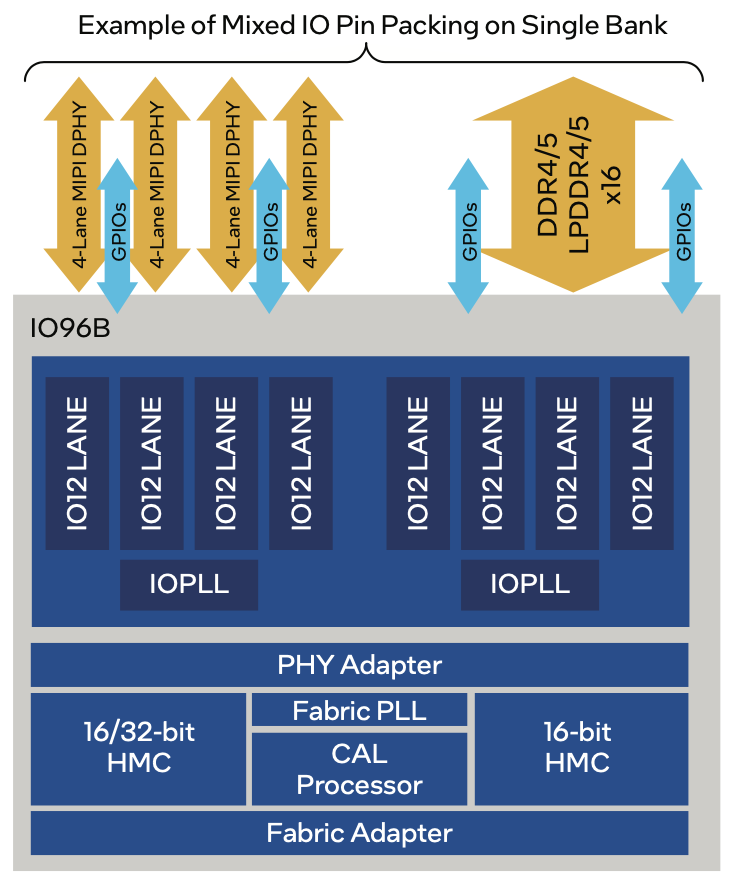

下圖展示了在同一 I/O Bank 中混合使用 DDR 與 MIPI D-PHY 通道的示例。其余 I/O 可用作GPIO。每 48 個 I/O 為一組，每組可選擇不同的 I/O 電壓。例如：MIPI SLVS I/O 可采用 1.2 V 電壓，而 LPDDR5 則可選擇 1.05 V 電壓。

在同一 Bank 中混合使用 DDR、MIPI 和 GPIO

05結論

Agilex 5 FPGA 和 SoC 可通過以下幾方面提供顯著優勢：

集成硬核內存控制器；

支持包括 LPDDR5 在內的先進 DRAM 標準；

具備更出色的能效表現及更高的每瓦帶寬。
