D類音頻功率放大器通過控制開關元件的通斷來放大音頻信號，其核心工作原理如下：

PWM信號生成：輸入的音頻信號與三角波進行比較，生成脈寬調制（PWM）信號。信號幅度越大，PWM信號的脈寬越長；信號幅度越小，脈寬越短。

H橋電路驅動：生成的PWM信號通過H橋電路控制大功率開關管的通斷。H橋由4個大功率CMOS開關管組成，輪流導通以控制電源向負載輸出電流。

LC濾波輸出：H橋輸出的PWM信號經LC濾波器后，電感電容通過充放電效應將高頻脈沖轉換為平滑的音頻電流，驅動揚聲器。

穩壓電源需求：由于H橋直接連接非穩壓電源，需在末級使用穩壓電路確保輸出電壓穩定。輸入信號穩定性越高，穩壓需求越低。

D類音頻功率放大器 - NTP8918

由工采網代理的NTP8918是一款高性能、高保真功率驅動集成全數字音頻放大器；內置DSP采用I2S輸出；可提供2x15W的輸出（BTL模式）或者30W的單通道輸出（PBTL模式）具備可靠性高、功率足、音色出眾、適應能力強等優勢。

該音頻功放芯片工作電壓范圍：5V～28V；采用QFN40封裝；支持4Ω揚聲器，輸出效率85％以上；擁有多達32段可自由調節EQ點和高效精準的DRC功率控制；同時帶有IIS SDATA的反饋輸出，適合AI底噪消除。

芯片內部設置有完善的保護機制，且擁有降噪工藝、3D環繞、ASRC等功能；極寬的功率頻帶與極高的轉換速率使之音色溫暖柔和且越發耐聽。

另外，NTP8918具有功率限制功能，一種是限幅功能，在輸出端限制一定的輸出幅度，使其不損壞喇叭；另一種為防失真功能，開啟后，可有效改善因輸入幅度過大或者電源電壓降低造成的破音失真。

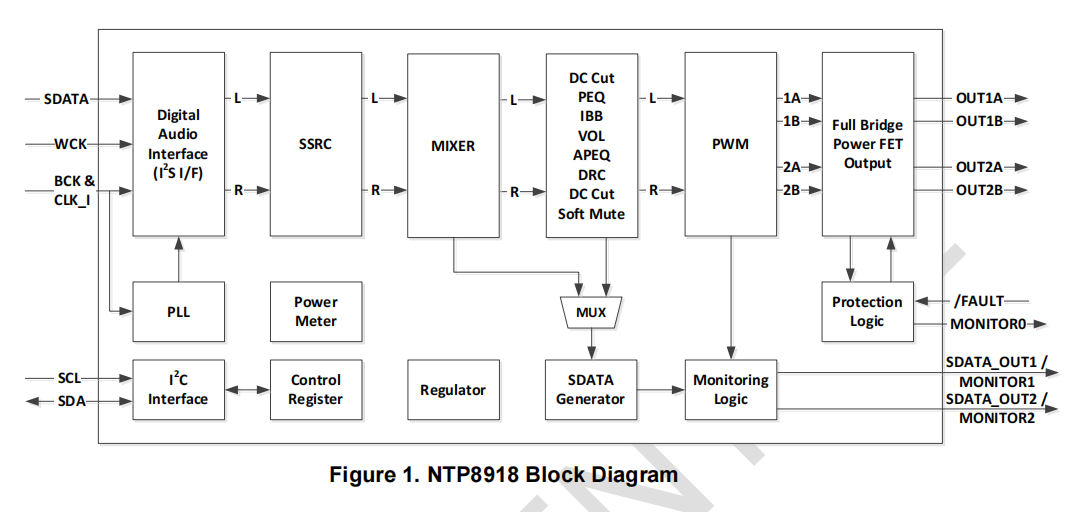

結構圖：

結構圖

數字功放芯片 - NTP8918特性描述：

2通道立體聲(15W x 2 BTL)

工作電源電壓范圍：5V～28V

SDATA Generator (I2S輸出)

浮點運算

32個可編程雙四分量濾波器：

-揚聲器補償

-低通濾波器，高通濾波器，直流切斷

-參量均衡器

IBB(智能低音增強)

3波段動態范圍控制；DRC控制；音量控制

保護電路：

-OCP(過流保護)

-OTP(超過溫度保護)

-UVP(低壓保護)

Vol/軟靜音/功率計/NS降噪

智能PWM開關打開/關閉

在國內越來越多的音箱領域中采用韓國NF的音頻數字功放芯片；可廣泛應用于家庭影院、KTV、AI智能音箱等等場所；多款不同功率型號可選；并提供原廠技術支持；聯系“在線客服”可獲取相關PDF規格書、詢價單，申請樣品等。
