平行光太陽模擬器測試系統的核心原理，是先通過精密光學結構生成高精度平行光（模擬無限遠目標），再利用平行光的物理特性，反向或正向檢測被測系統的性能參數，本質是基于 “平行光的方向性、無發散性” 建立標準化測試基準，常用于高精度機器視覺和工業檢測等領域，以確保清晰、準確的成像和尺寸測量。其原理具體可拆解為兩大核心模塊：平行光生成原理與基于平行光的測試評估原理，下文，紫創測控Luminbox將圍繞這兩大模塊，對平行光測試系統的原理與優勢展開詳細解析。

平行光的生成原理

luminbox

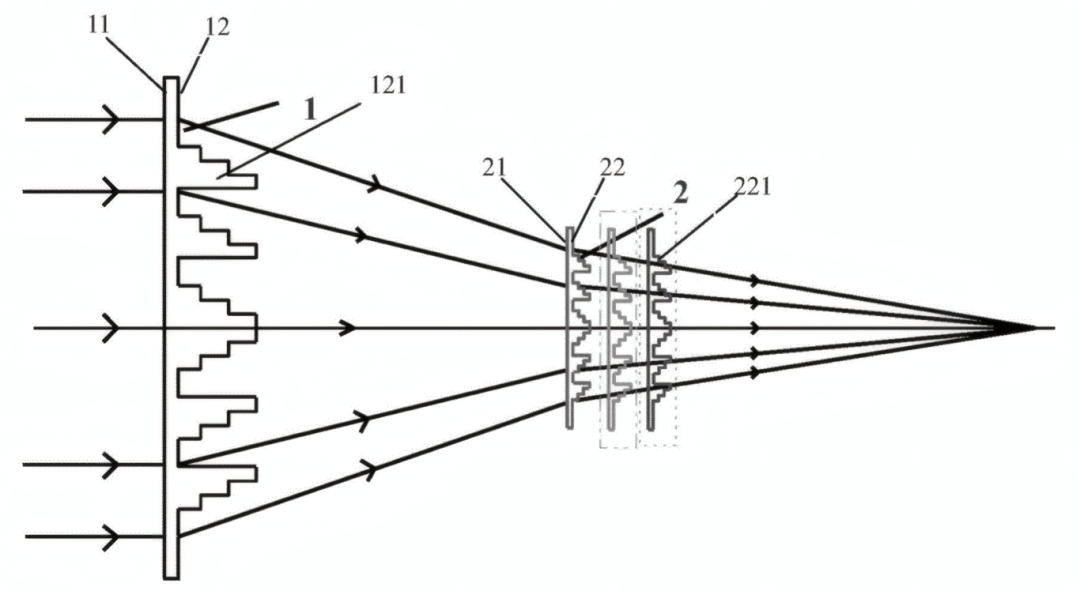

平行光管結構

平行光的物理定義為：光波波前與傳播方向垂直，傳播中無發散/ 匯聚，光程差僅與傳播距離相關。系統生成平行光的核心組件是平行光管，基于幾何光學“點光源位于透鏡物方焦點時，發散光經折射后成平行光” 的準直原理，分為兩類：

透射式平行光管（中小口徑、可見光/ 近紅外波段）：結構為光源→聚光鏡→分劃板（準直物鏡物方焦點，刻有十字線、玻羅板等）→準直物鏡→平行光。因分劃板精準位于焦點，其 “點” 發散光經物鏡折射后呈平行光，精度由物鏡控制，發散角低至0.1″（角秒），波像差（RMS）≤λ/14（λ=632.8nm）。

反射式平行光管（大口徑、紅外/ 激光波段）：結構為光源→輔助準直鏡→離軸拋物面鏡（OAP）→平行光。因大口徑透鏡加工難、重量大，故用 OAP 替代；光源經輔助準直鏡形成指向OAP 焦點的發散光，依OAP 特性，焦點光線反射后平行于對稱軸，輸出無透鏡色差的高精度平行光，可實現直徑3m 以上大口徑，適配天文望遠鏡、激光雷達測試。

基于平行光的測試評估原理

luminbox

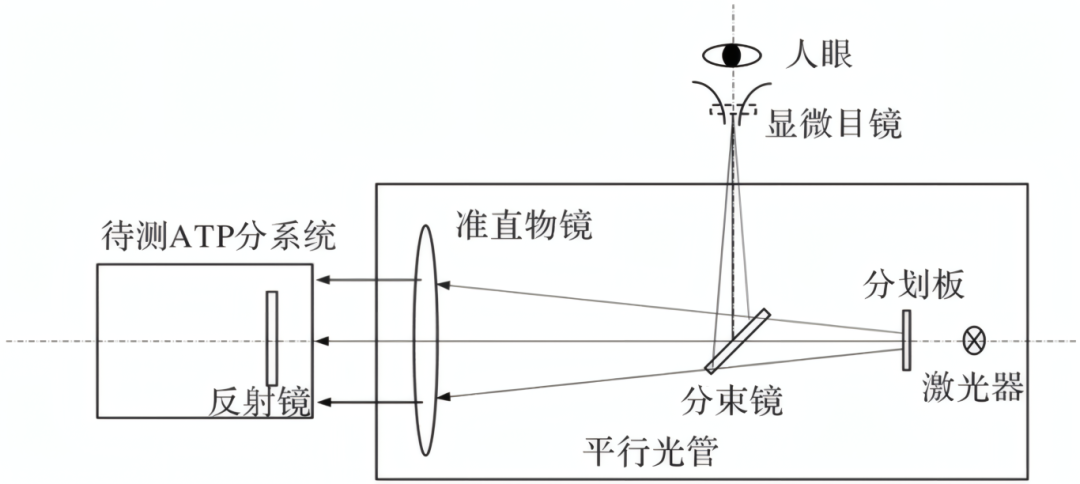

平行光管精度測量原理

生成平行光后，系統通過“分析被測系統對平行光的響應” 推導性能，核心分三類測試：

1.成像性能測試（MTF、星點、畸變）：平行光經鏡頭、相機模組等被測系統聚焦于像方焦平面，通過焦平面圖像特征評估成像質量。

MTF 測試中，平行光攜帶標準黑白條紋，經鏡頭聚焦后，對比輸入輸出條紋對比度，計算不同空間頻率的調制傳遞系數（MTF 值），MTF 越近 1，細節還原越強；

星點測試將平行光濾為“點光源平行光”，經鏡頭聚焦成衍射光斑（理想為艾里斑），通過光斑變形、拖尾判斷像差；

畸變測試讓平行光攜帶標準網格分劃板，成像后對比網格坐標，按“（實際成像半徑 - 理想半徑）/ 理想半徑 ×100%” 算畸變率，量化畸變程度。

2.光軸平行性測試（多光軸校準、偏移檢測）：以系統基準平行光為參照，檢測無人機吊艙、車載多攝像頭等的多光軸是否重合?；鶞?zhǔn)光對準被測系統后，用五棱鏡或自準直儀檢測，若激光發射器、紅外鏡頭等通道光軸偏移，平行光經該通道反射/ 透射會產生偏移角，系統通過精密轉臺（精度0.1″）測偏移角，判斷光軸平行性或校準。

3.光束參數測試（激光發散角、平行度）：以已知精度的基準平行光為參考，對比激光、LED 光的傳播特性。將被測激光與基準光同軸放置，光束分析儀在 1m、2m 等距離測兩束光光斑尺寸，按 “發散角=（遠場光斑直徑 - 近場光斑直徑）/ 傳播距離” 計算發散角，判斷平行度。

平行光太陽模擬器測試系統的優勢

luminbox

基準統一穩定：精準模擬無限遠目標，避免距離誤差，提供標準化參照，保障批量質檢結果一致。

精度高適配強：依托精密光學結構與算法，實現亞角秒級光軸檢測、λ/14 級波像差控制，滿足高精度需求。

場景靈活多元：覆蓋多波段，支持中小至大口徑、實驗室至野外場景，適配汽車照明、太陽能電池測試等跨行業需求。

檢測高效全面：同步測成像、光軸、光束參數，提升效率并降低多設備操作復雜度。

綜上，平行光太陽模擬器測試系統的原理可總結為：以平行光管為核心生成高精度平行光（模擬無限遠目標），利用平行光的方向性和無發散性，結合幾何光學、物理光學規律，通過分析被測系統對平行光的“成像響應”“光軸響應” 或 “光束交互響應”，量化評估被產品的性能參數，而其基準統一穩定、檢測高效全面、精度與適配性兼具的優勢，可在材料科學、汽車制造等領域提供可靠的技術支撐。

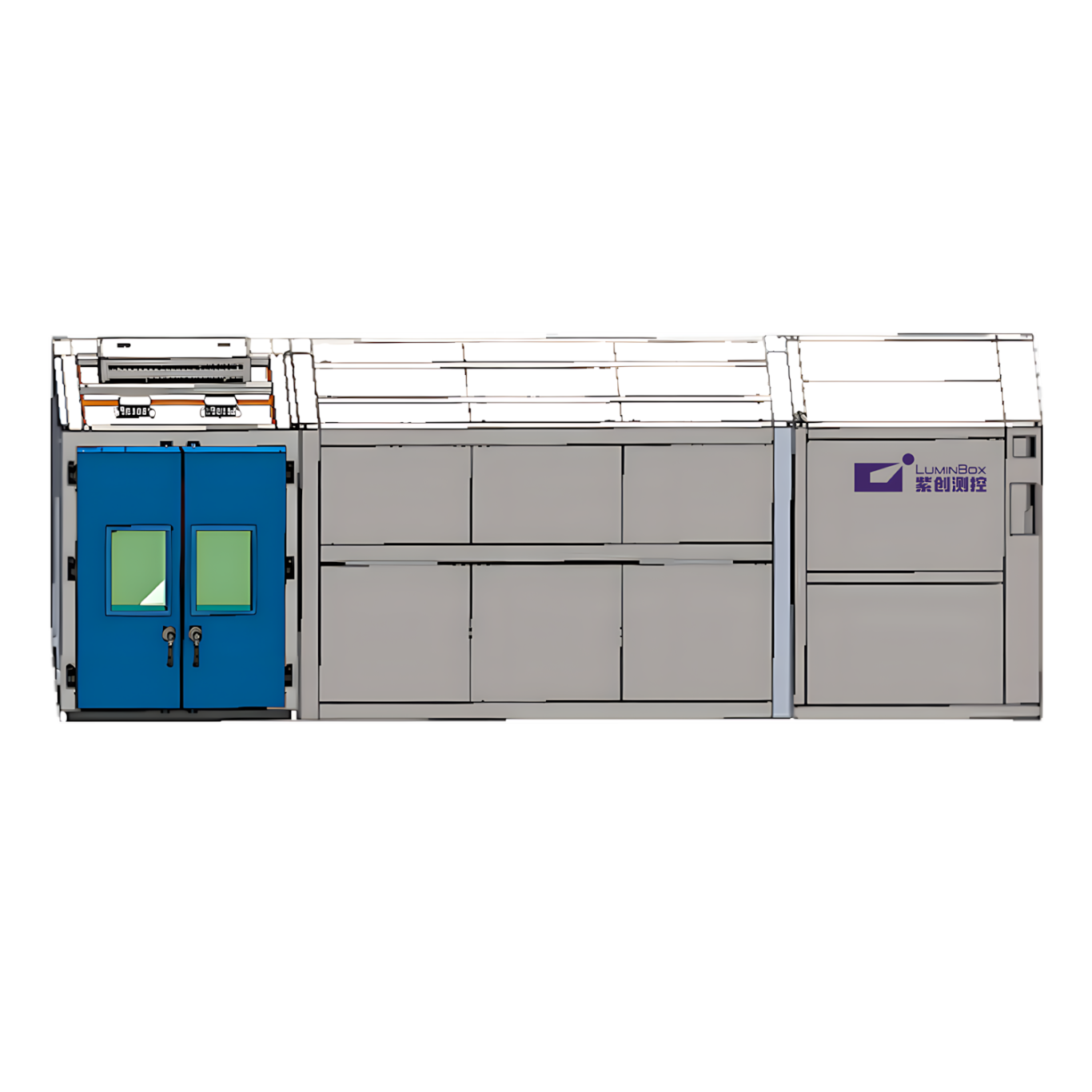

Luminbox 平行光太陽模擬器測試系統

luminbox

紫創測控Luminbox 平行光測試系統，采用高精度準直物鏡與一體化穩定結構設計，可生成準直度高、波前質量?jī)?yōu)異的平行光束，為器件性能測試提供可靠基準。

腔體尺寸：1500×1500×2000mm(可定制）

溫度范圍：0℃～+50℃，溫變速率可調、可控、可設定

準直半角: ≤0.3°

光譜范圍：400~1100nm

設備光照距離：5000mm

作為測試領域的核心設備，紫創測控Luminbox平行光測試系統已廣泛應用于材料科學、汽車等行業的研發與質檢環節。未來，該系統將作為關鍵模塊，集成于自動化光學檢測平臺，通過智能校準與數據互聯，可進一步賦能高精度、高效率的現代光學制造與質量管控體系。
