該MCF8315A為驅動峰值電流高達 4A 的速度控制的 12 至 24V 無刷直流電機（BLDC）或永磁同步電機（PMSM）的客戶提供單芯片、無代碼無傳感器 FOC 解決方案。該MCF8315A集成了三個 1/2 橋，具有 40 V 絕對最大能力和 240 mΩ 的低 R DS（ON）（高側 + 低側 FET）。MCF8315A集成了電源管理電路，包括電壓可調降壓穩壓器（3.3 V / 5 V，170 mA）和 LDO（3.3 V / 20 mA），可用于為外部電路供電。
*附件：mcf8315a.pdf

FOC 算法配置可以存儲在非易失性 EEPROM 中，這允許器件在配置后獨立運行。器件通過 PWM 輸入、模擬電壓、變頻方波或 I 2C 命令接收速度命令。MCF8315A中集成了大量保護功能，旨在保護器件、電機和系統免受故障事件的影響。

特性

具有集成無傳感器電機控制算法的三相BLDC電機驅動器
- 無代碼磁場定向控制（FOC）
- 基于模擬、PWM 和頻率的速度輸入模式：僅當 MCF8315A 配置為備用設備（DEV_MODE = 0b）時才可用
- 基于 I 2C 的速度輸入模式：可用于睡眠（DEV_MODE = 1b）和待機設備（DEV_MODE = 0b）。
- 使用電機參數提取工具（MPET）進行離線電機參數測量
- 支持 5 點可配置速度配置文件
- 通過正向再同步和反向驅動支持風車
- 抗電壓浪涌（AVS）保護
- 通過自動死區時間補償提高聲學性能
4.5 至 35V 工作電壓（最大 40V 絕對值）
高輸出電流能力：4A 峰值
低 MOSFET 導通電阻
- T A = 25°C 時的 R DS（ON）（HS + LS）：240mΩ（典型值）
低功耗睡眠模式：參考
- V VM = 24V，T A = 25°C時為5μA（最大值）
速度環路精度：3%（內部時鐘）和1%（外部時鐘基準）
支持高達 75kHz 的 PWM 頻率，支持低電感電機
不需要外部電流檢測電阻;使用內置電流檢測
內置 3.3V、20mA LDO 穩壓器
內置3.3V/5V、170mA降壓穩壓器
用于禁用（Hi-Z）輸出的專用 DRVOFF 引腳
用于緩解 EMI 的擴頻和壓擺率
集成保護功能套件
- 電源欠壓鎖定（UVLO）
- 電源過壓保護（OVP）
- 電機鎖檢測（5 種不同類型）
- 過流保護（OCP）
- 熱警告和關斷（OTW/TSD）
- 故障狀態指示引腳（nFAULT）
- 通過 I 2C 接口進行可選故障診斷

參數

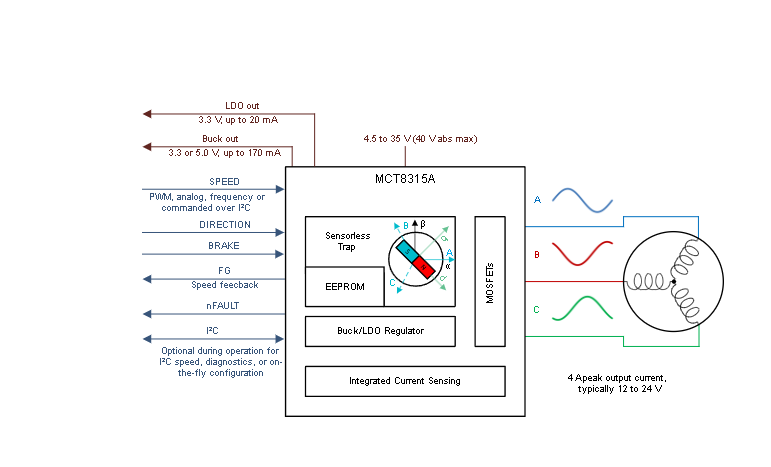

方框圖

?1. 核心特性?

?集成化設計?：單芯片解決方案，集成三相BLDC/PMSM驅動、傳感器less FOC算法及功率MOSFET（總導通電阻240mΩ）。
?工作范圍?：寬電壓輸入（4.5-35V，峰值40V），支持4A峰值輸出電流。
?控制接口?：
- 支持PWM、模擬電壓、頻率或I2C速度輸入模式。
- 提供5點可配置速度曲線（線性/階梯/正反轉模式）。
?電源管理?：
- 集成3.3V/20mA LDO和可調Buck穩壓器（3.3V/5V，170mA）。
- 低功耗睡眠模式（5μA @24V）。
?保護功能?：
- 過流（OCP）、過壓（OVP）、欠壓（UVLO）、電機堵轉檢測（5種類型）、溫度警告/關斷（OTW/TSD）。
- 故障指示引腳（nFAULT）及I2C診斷接口。
