一、項目背景與協議兼容痛點

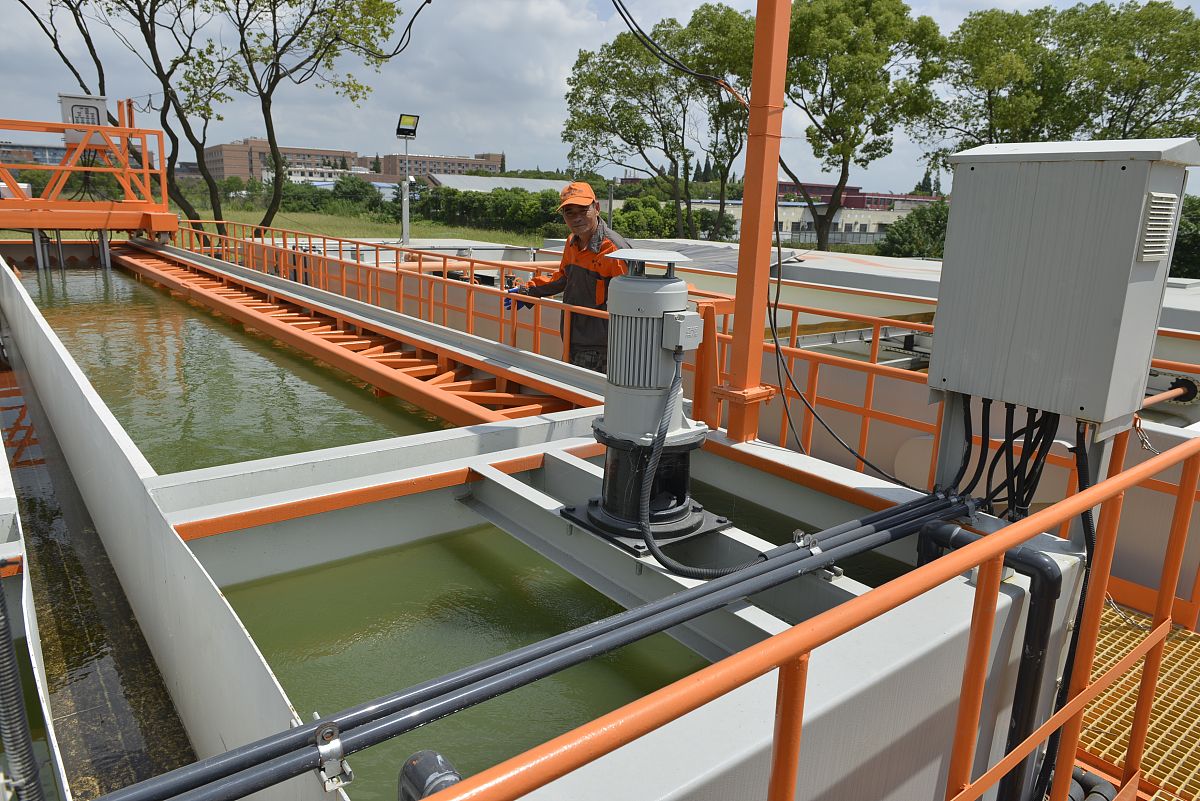

某省級化工園區污水處理廠日處理規模5萬噸，現場羅克韋爾PowerFlex變頻器（EtherNet/IP協議）、哈希水質儀表等設備，與中控室和利時DCS（ModbusTCP主站）存在嚴重通訊壁壘。人工調節加藥泵導致藥劑浪費率超20%，變頻器與DCS通訊延遲超5分鐘，生化池溶解氧波動±1.2mg/L，每月非計劃停機損失3萬元。捷米特JM-EIPM-TCP網關模塊作為EtherNet/IP轉ModbusTCP協議轉換網關，以雙協議轉換能力構建智能通訊鏈路，破解設備互聯難題。

二、網關模塊技術方案與架構設計

（一）核心設備部署

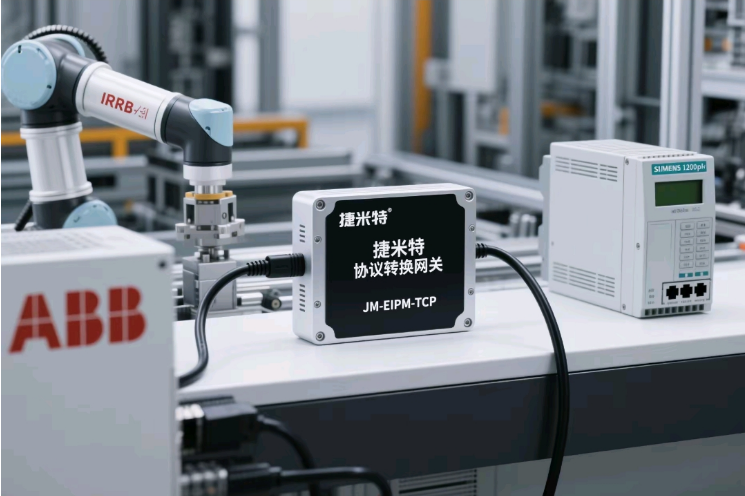

協議轉換中樞部署12臺捷米特JM-EIPM-TCP網關模塊，作為EtherNet/IP轉ModbusTCP協議轉換網關，在EtherNet/IP側主站掃描變頻器、儀表等從站設備，ModbusTCP側作為從站接入DCS，支持01H/03H/06H功能碼，數據吞吐量100Mbps。

現場設備層18臺EtherNet/IP協議變頻器（控制曝氣風機）、6套哈希水質分析儀（COD/氨氮監測）、2臺ABB機器人（格柵除污）。

中控管理層和利時DCS（ModbusTCP主站），通過網關模塊實現設備數據集中監控。

（二）協議轉換技術實現

網關模塊通過捷米特配置軟件完成雙向協議映射

EtherNet/IP轉ModbusTCP將變頻器運行頻率（32位整型）映射至Modbus40010寄存器，水質pH值（浮點型）映射至40001-40002寄存器，采樣周期100ms；

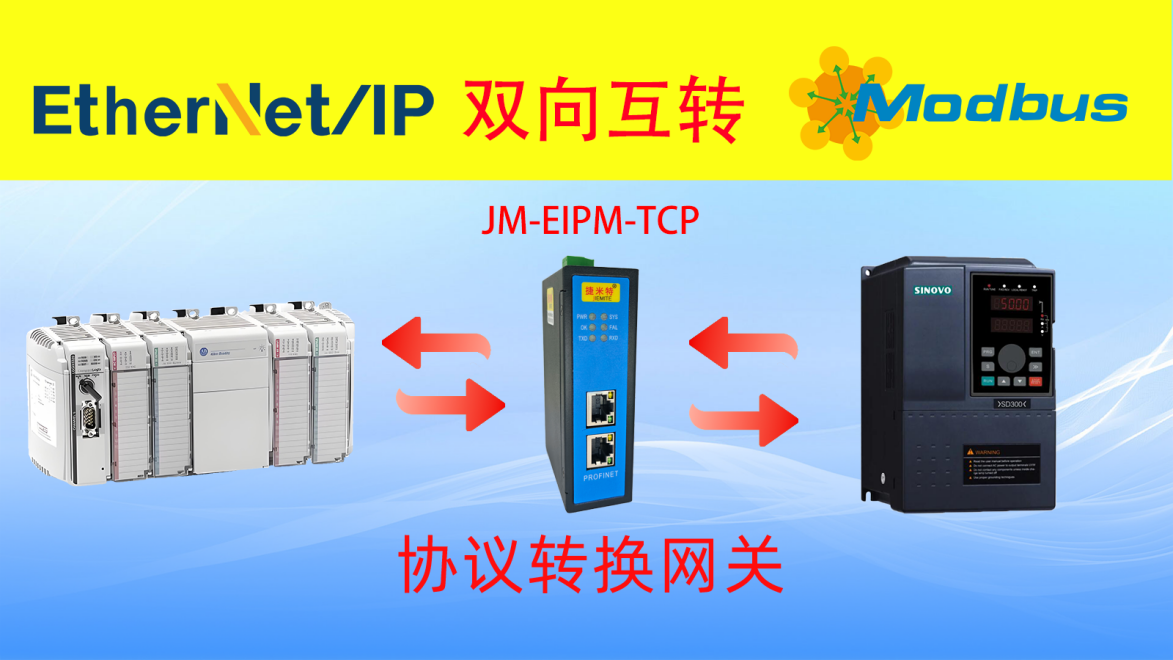

ModbusTCP轉EtherNet/IPDCS下發的曝氣風量指令（40100寄存器）經網關模塊轉換為EtherNet/IP控制幀，實現變頻器遠程調速。

三、網關模塊應用成效與價值提升

（一）智能調控功能落地

實時數據交互水質數據從采集到DCS顯示延遲壓縮至150ms，監測誤差控制在±0.02pH、±5mg/LCOD，為精準加藥提供數據支撐；

工藝閉環控制當氨氮濃度＞15mg/L時，網關模塊觸發DCS通過協議轉換下發指令，變頻器自動提升曝氣風量，溶解氧穩定在2.0±0.3mg/L，加藥泵調節精度達0.5ml/分鐘；

故障預警響應變頻器過流故障代碼經網關模塊1秒內上傳DCS，自動切換備用設備，故障處理時間從4小時縮短至30分鐘。

（二）量化效益分析

效能提升藥劑用量減少18%（年省12萬元），曝氣能耗降低15%（年節電8.6萬度），污水處理合格率從92%提升至99.5%；

運維優化設備故障率下降60%（月減停機損失2.4萬元），精簡運維人員3名（年省人力成本24萬元）；

技術升級網關模塊作為EtherNet/IP轉ModbusTCP協議轉換網關，構建“數據采集-分析-調控”閉環，為后續接入數字孿生平臺奠定基礎。

四、行業應用與技術價值

捷米特JM-EIPM-TCP網關模塊以EtherNet/IP轉ModbusTCP協議轉換能力，成為污水處理智能化升級的核心樞紐。其在化工園區污水廠的實踐驗證了

協議兼容性支持異構協議設備即插即用，無需替換原有硬件，改造成本降低60%；

環境適應性-20℃~60℃寬溫運行，滿足污水廠潮濕、腐蝕性環境需求；

擴展靈活性單網關模塊支持32個EtherNet/IP從站接入，可根據處理規模靈活擴容。

作為工業協議轉換的標準化產品，該網關模塊為環保行業提供了從“設備互聯”到“智能運維”的完整路徑，在市政污水、工業廢水處理等場景具有廣泛推廣價值。
