音頻編解碼器的工作原理主要涉及將音頻信號轉換為數字格式并進行壓縮處理，以實現高效存儲和傳輸。

音頻編解碼器采用三種主要技術：

波形編碼?（如PCM）：直接對音頻波形進行數字化，適用于CD質量音頻（44.1kHz采樣率，16位比特深度）。

參數編碼?（如LPC）：通過分析音頻參數（如共振峰頻率）進行壓縮，適合語音識別場景。

混合編碼?（如CELP）：結合波形和參數編碼技術，平衡音質與壓縮效率，常見于移動通信。

編碼參數：

采樣率?：決定每秒采集聲音樣本的數量（如44.1kHz對應CD音質）。

比特率?：每秒傳輸?shù)亩M(jìn)制數據量（如128kbps適合流媒體，192kbps接近CD音質）。

幀結構?：將連續采樣分割為固定長度幀（如10ms一幀），便于壓縮和同步。

USBCodec芯片 - CJC2100

工采網代理的國產USBCodec芯片 - CJC2100，是一款基于Cortex-M0+的單片機，專為USB耳機設備而設計。它集成了一個32位的RISC CPU和8KB的SRAM、USB、UART、IIC、音頻編解碼器、GPIO、定時器、WDT、PWM、SPI、IIS、SPDIF、PDM、SARADC、PLL、LDO等。

CJC2100可以通過SPI接口從外部閃存啟動。開機后，程序從外部閃存讀取到內部SRAM中進行執行。

CJC2100可以運行到48MHz，它的設計特別小心，以較小化功耗，同時允許靈活性，以達到高性能。它包括針對單個IP的時鐘門控，CJC2100可以在不同的節能模式下進一步操作：正常、空閑、待機、關機，不同的模式有不同的時鐘和電源策略。

CJC2100芯片集成了2個AHB總線和1個APB（與AMBA協議兼容）。CPU核心在一個AHB總線中作為AHB主操作，DMA控制器在其他AHB總線上作為AHB主操作。一個AHB2APB橋用于外設配置。

CJC2100集成了1KB的引導ROM。當ISP可用時，CPU從內部引導ROM引導，從UART總線接收程序代碼，并在外部閃存中存儲。如果啟用了正常模式，CPU從內部引導ROM引導，從外部SPI閃存獲取程序代碼，并存儲在內部SRAM中，然后，重新映射內存配置，從內部SRAM引導。

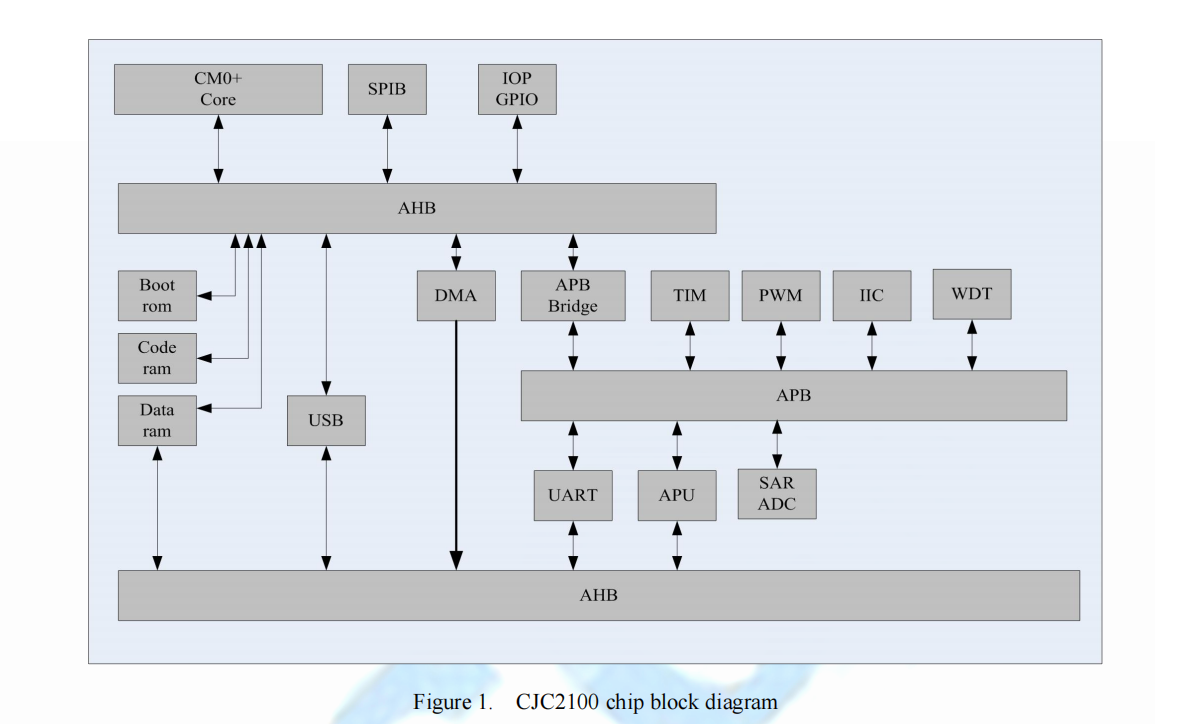

系統框圖：

系統框圖

音頻芯片 - CJC2100的特性：

皮質-M0+類似

LDO

-內置的LDO，為較寬的工作電壓range：3.3V/1.8V

支持高達16KB的程序內存

RAM:8KB SRAM

通過USB/UART進行系統內編程和電路內編程

時鐘控制

-可編程系統時鐘源

-12MHz內部rc振蕩器（25℃時精度為1%）

-支持外部晶體振蕩器

-10 KHz內部低功率rc振蕩器，用于看門狗和空閑喚醒

USB合規性

-USB規范。V2.0高速/全速模式兼容

-USB音頻類V1.0/V2.0兼容

-USB人機界面設備V1.1兼容

-支持USB暫停/恢復/重置功能

-支持控制、中斷、批量和同步數據傳輸

工作溫度：-20~+85度

封裝：SSOP 16

在國產音頻USBCodec芯片領域，武漢光華芯生產的國產USBCodec芯片便是其中的佼佼者。了解更多關于武漢光華芯國產USBCodec芯片的技術應用，請登錄工采網官網進行咨詢。
