在數字化時代，通信機房作為信息基礎設施的核心，其能耗問題日益突出。隨著數據中心規模擴大和5G網絡普及，機房電力消耗占總運營成本的比例不斷攀升。據統計，重點工業領域到2025年能效需全面提升，其中數據中心能效管理成為關鍵環節。能耗監測通過實時數據采集與分析，幫助運營商精準掌握用電情況，優化能源分配，降低碳排放，助力實現“碳達峰、碳中和”目標。13641854052

通信機房能耗監測的核心指標是PUE（電能使用效率），其計算方式涉及多級計量點。一級計量點位于市電和油機電源進線端，用于測量總輸入電量；二級計量點針對非通信負荷和輔助設備；三級計量點覆蓋通信負載總用電；四級和五級計量點則細化到機房?jī)?nèi)設備柜和空調系統。通過分層計量，運營商能夠準確計算PUE值，識別能效瓶頸。例如，局房PUE公式為（Wh11+Wh12-Wh21）/Wh31，而機房PUE進一步納入輔助設備用電比例。這種分級監測方法不僅符合行業規范，還為節能改造提供了數據支撐。

圖片1：能耗監測分級示意圖

在實際應用中，監測方案需根據機房類型靈活設計。通信基站、匯聚機房、核心機樓及IDC機房因配電結構不同，計量設備選型也各異。例如，配電集中的基站可采用導軌式交直流多回路電表，而多層分散的核心機房需結合列頭柜精密監測單元。安科瑞電氣提供的解決方案包括DTSD1352系列交流電表和AMC200L多回路儀表，支持Modbus-RTU等標準協議，適配多種場景。這些設備通過RS485接口連接智能網關或FSU（現場監控單元），實現數據上傳至省級或集團平臺。

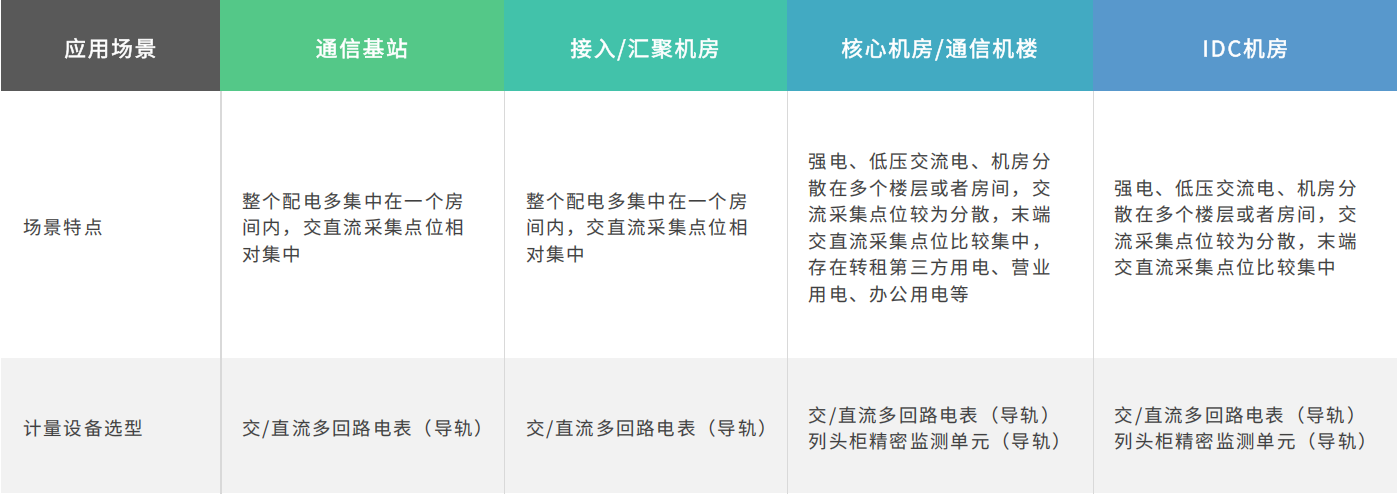

圖片2：各場景計量設備選型表

組網方式是能耗監測的另一個關鍵環節。有線組網依賴FSU和RS485線纜，適合布線規范的機房；無線組網通過智能網關實現靈活接入，尤其適用于改造項目或偏遠站點。智能網關如AWT200系列支持多路通信和斷點續傳，能處理上萬個數據點，確保監測系統的穩定性和實時性。對比不同組網方案，智能網關因協議兼容性強和部署便捷，成為優選方案。

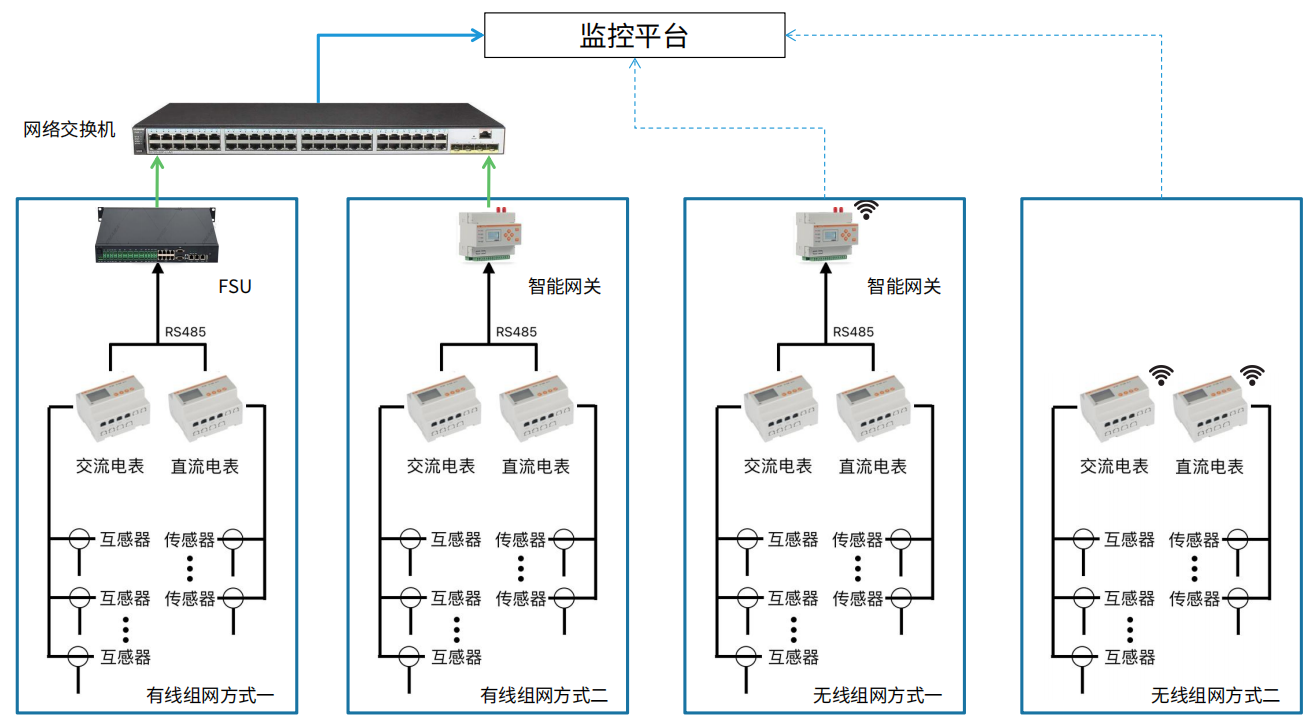

圖片3：能耗監測組網系統圖

硬件設備是能耗監測的基礎。交流配電監控儀表如DTSD1352-CT用于一級計量，采用二次互感方式采集進線電流；多回路儀表如AMC200L-4E3可覆蓋一級至五級計量，集成電壓、電流、諧波測量功能，精度達0.5級。直流側監測則依賴AMC16L-DETT等儀表，通過霍爾傳感器采集直流負載數據，適用于通信電源和電池系統。這些設備采用導軌安裝和插拔式互感器，簡化施工流程，減少運維成本。

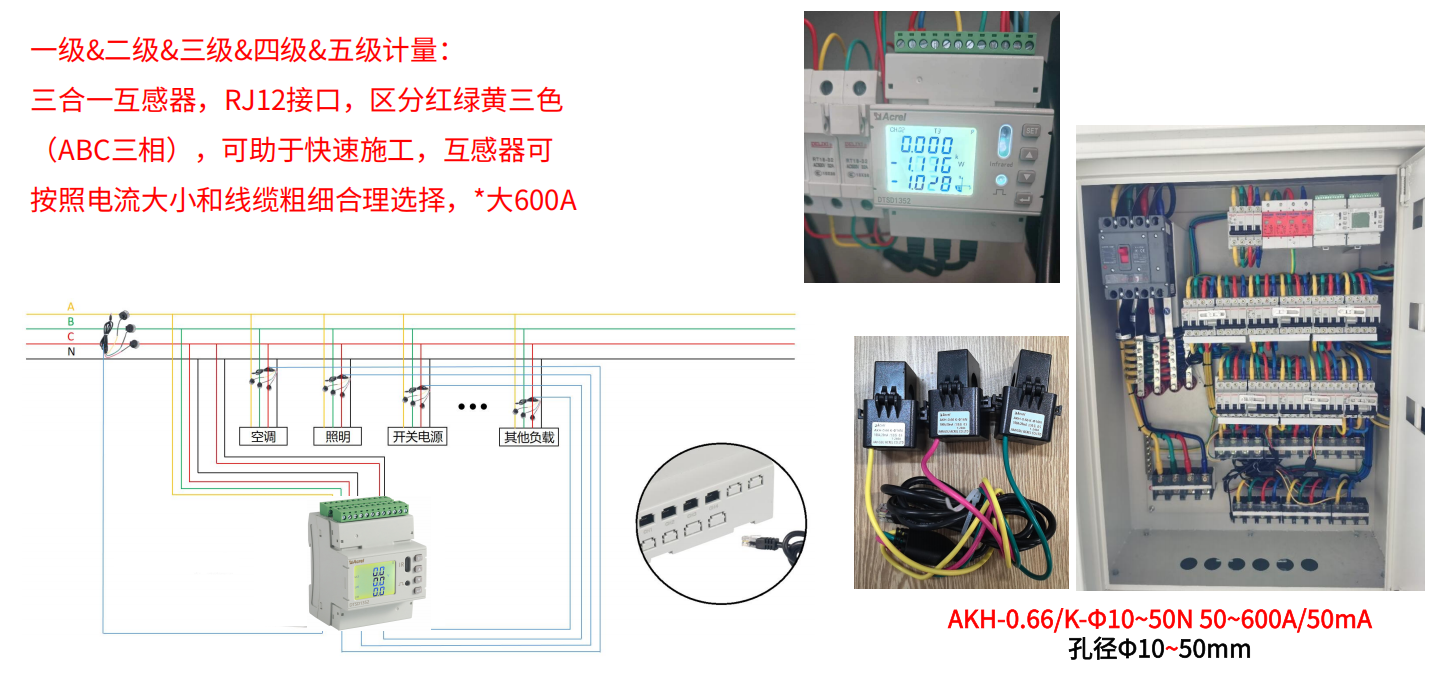

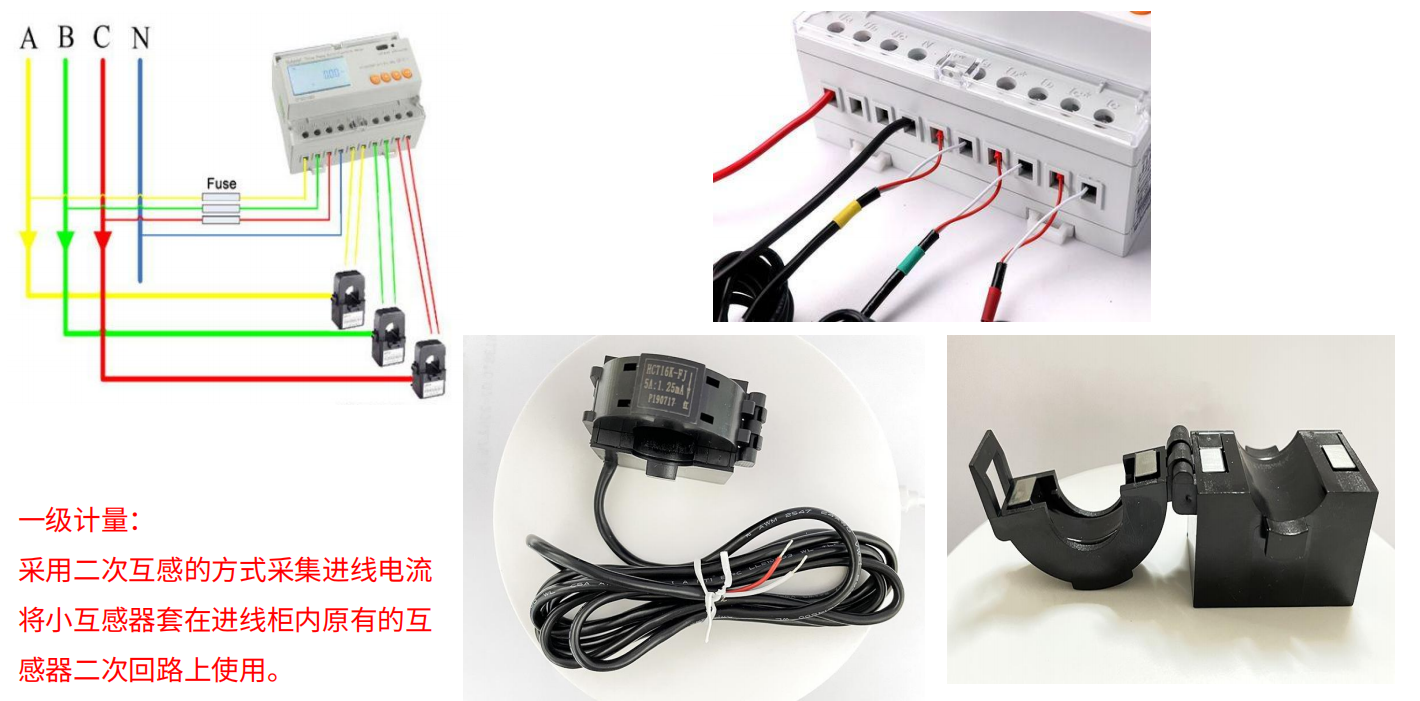

圖片4：DTSD1352-CT接線示意圖 圖片5：DTSD1352-4S接線示意圖

安裝實施需遵循嚴格規范。RS485通信線纜需屏蔽層保護，長度不超過1000米；電流互感器需匹配負載范圍，避免過載或計量偏差。例如，空調負荷需根據啟動電流選配互感器，列頭柜輸出按50A標準配置。安科瑞在河南聯通項目中部署了數千臺交直流電表和互感器，通過標準化安裝實現了全省機房全覆蓋。

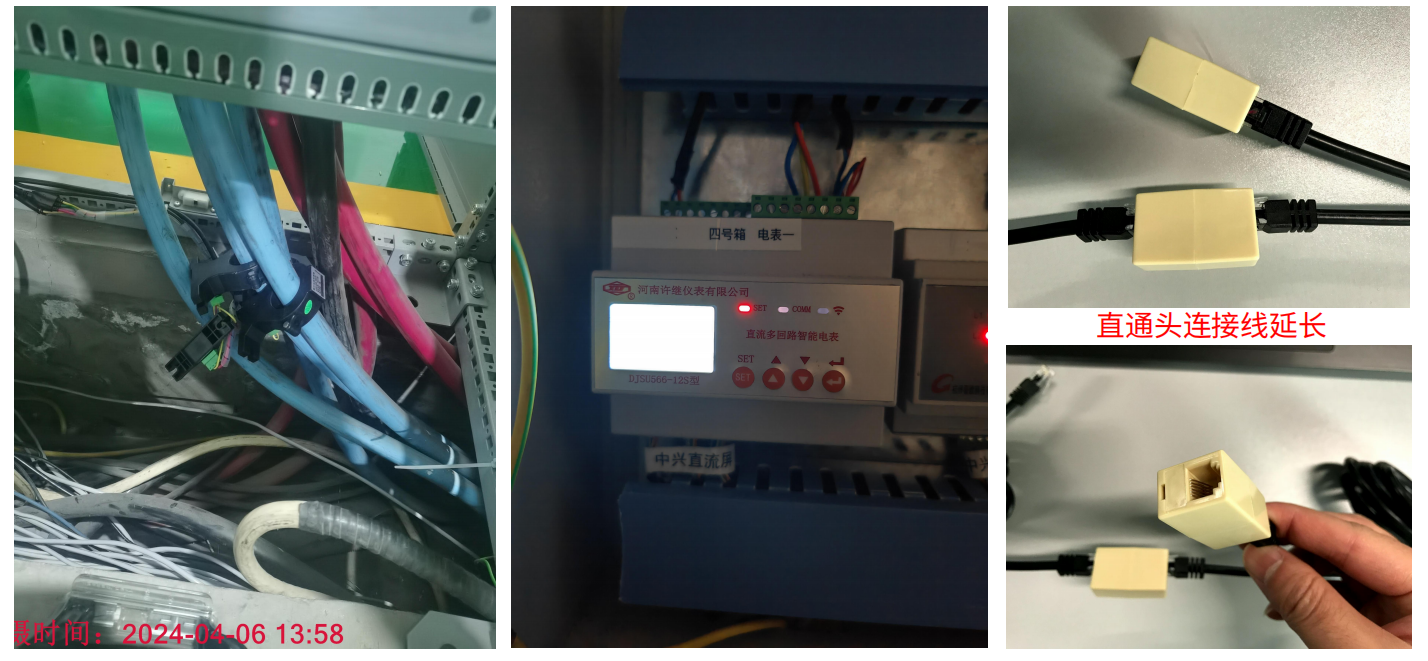

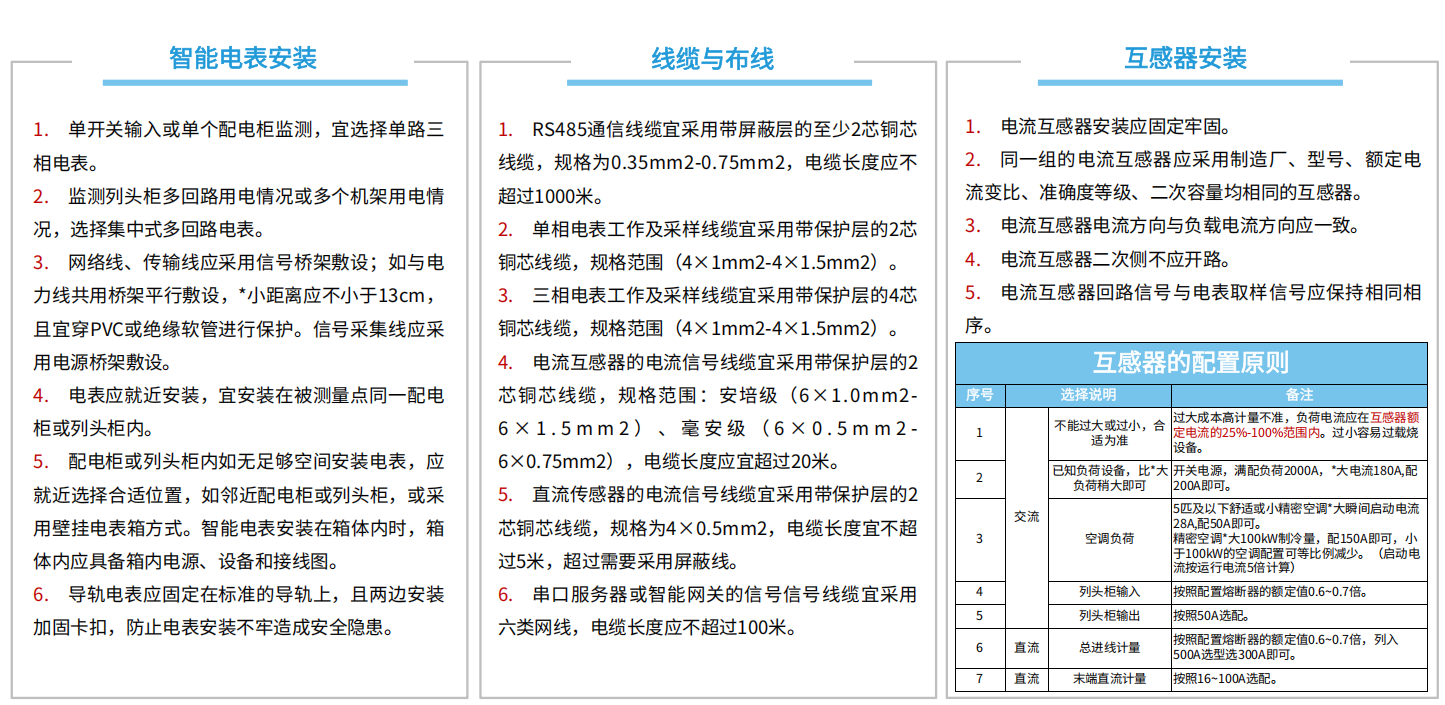

圖片6：計量設備安裝要求示意圖

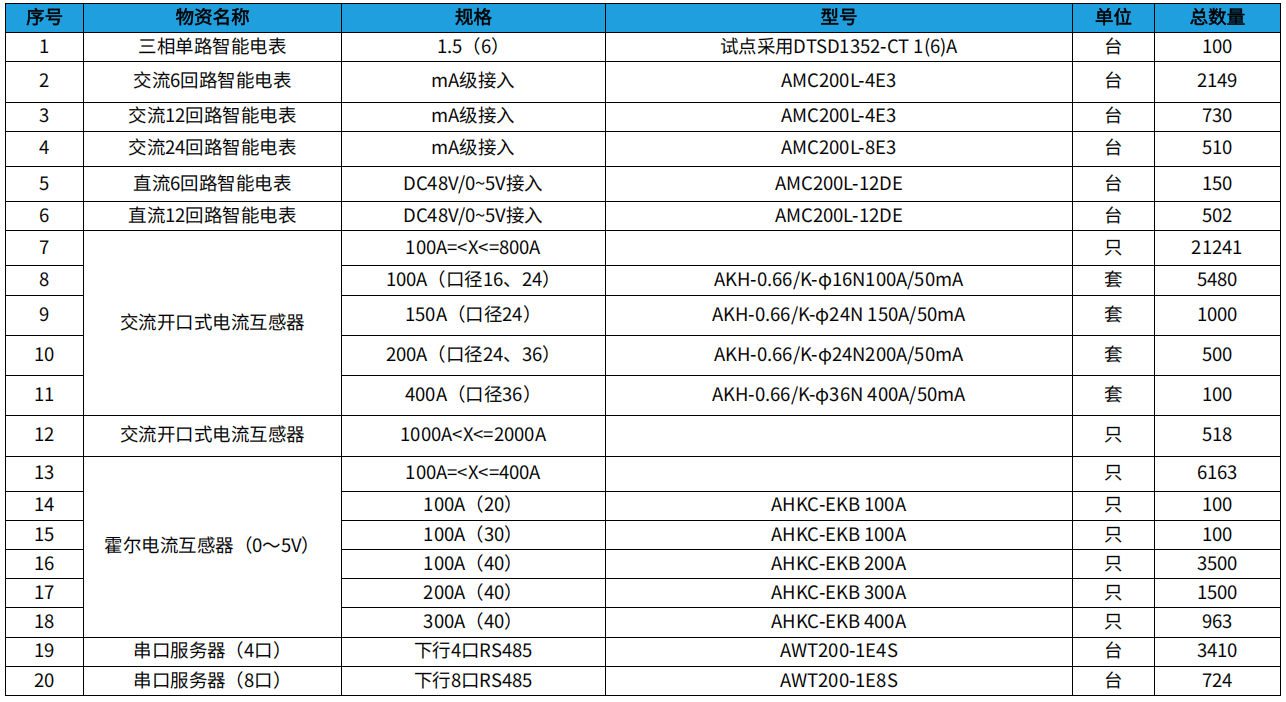

項目案例展示了能耗監測的實際成效。河南聯通能耗劃小項目覆蓋26個數據中心和3000余個接入機房，采用DTSD1352-CT、AMC200L系列電表及AKH互感器，實現了能耗數據全采集。項目預算3900萬元，通過改造專線傳輸和協議解析，提升了數據準確性和實時性。

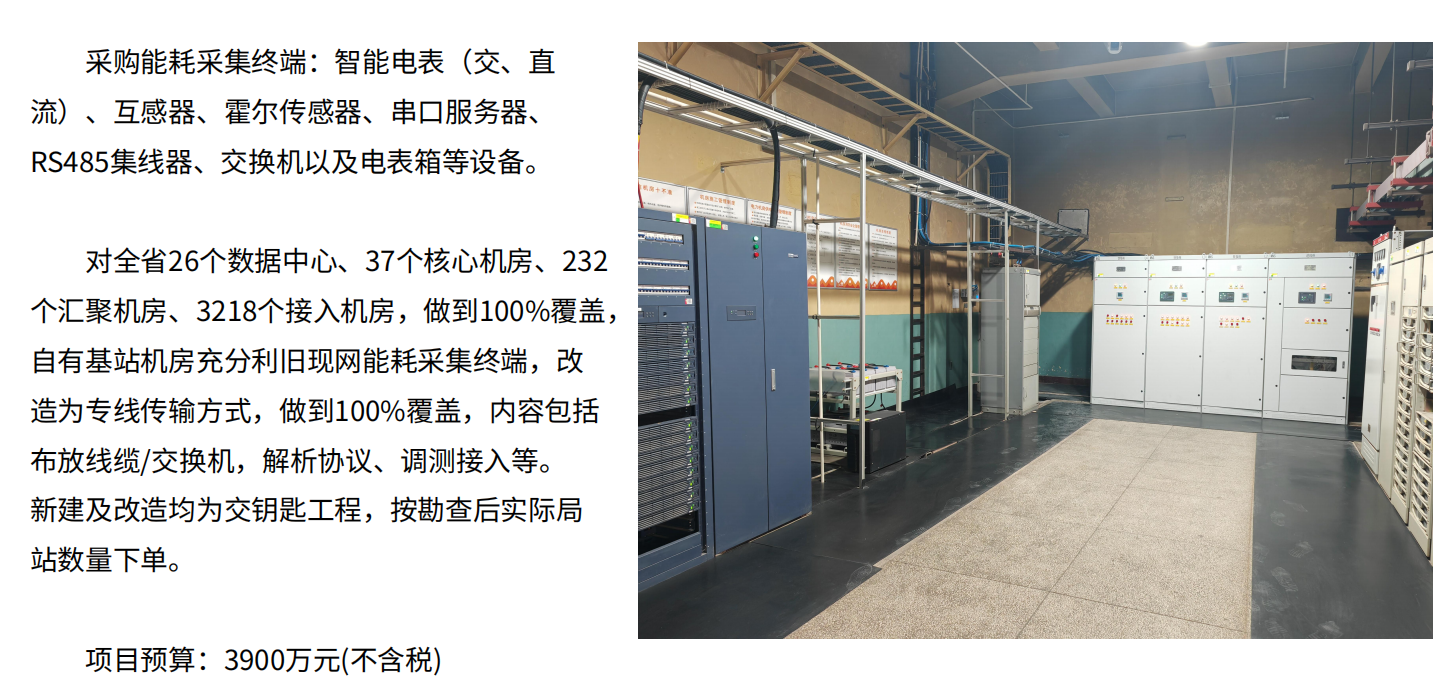

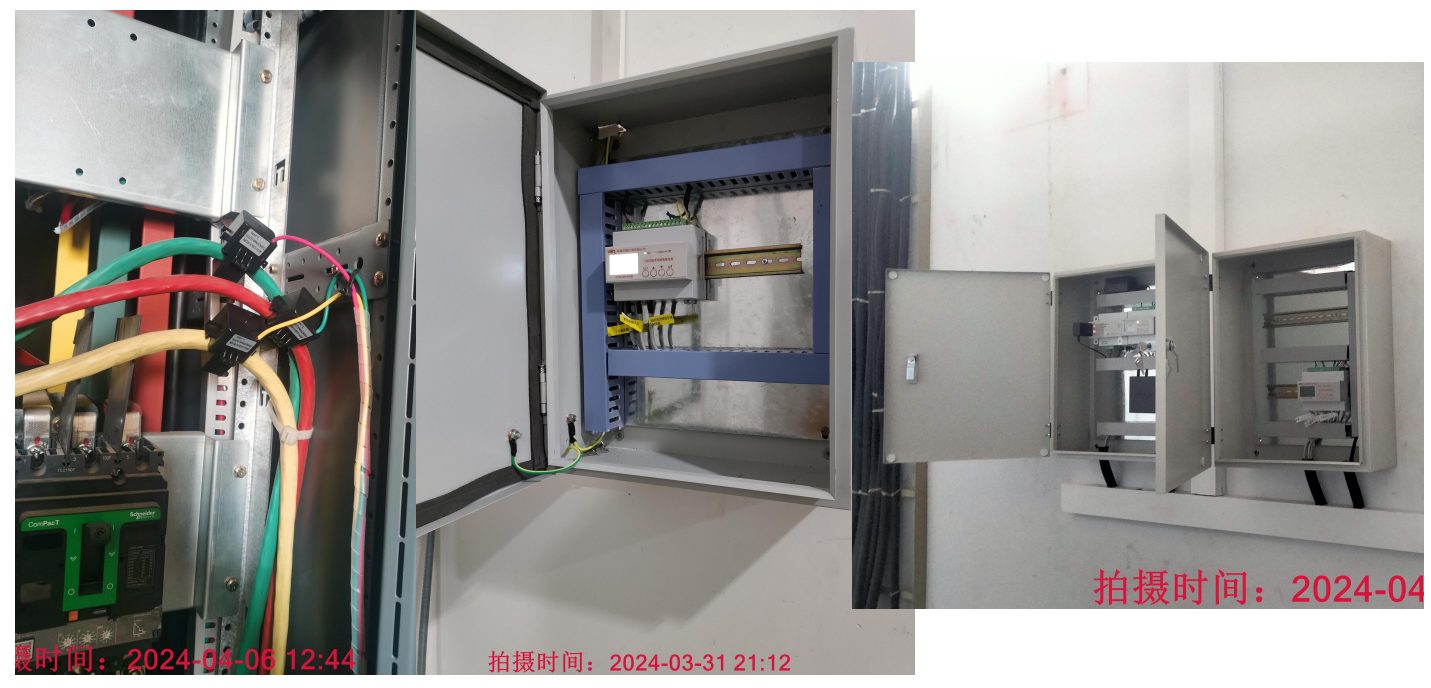

圖片7：河南聯通項目

海外應用進一步驗證了技術的普適性。在非洲，Orange運營商于馬達加斯加等地部署了AMC16-DETT直流電表，監測基站交直流能耗；歐洲Helios Towers項目使用同類設備采集直流側數據；東南亞EdgePoint則通過DTSD1352-4S電表優化交流能耗管理。這些案例表明，能耗監測技術能適應不同地域和電網環境，支持全球綠色通信網絡建設。

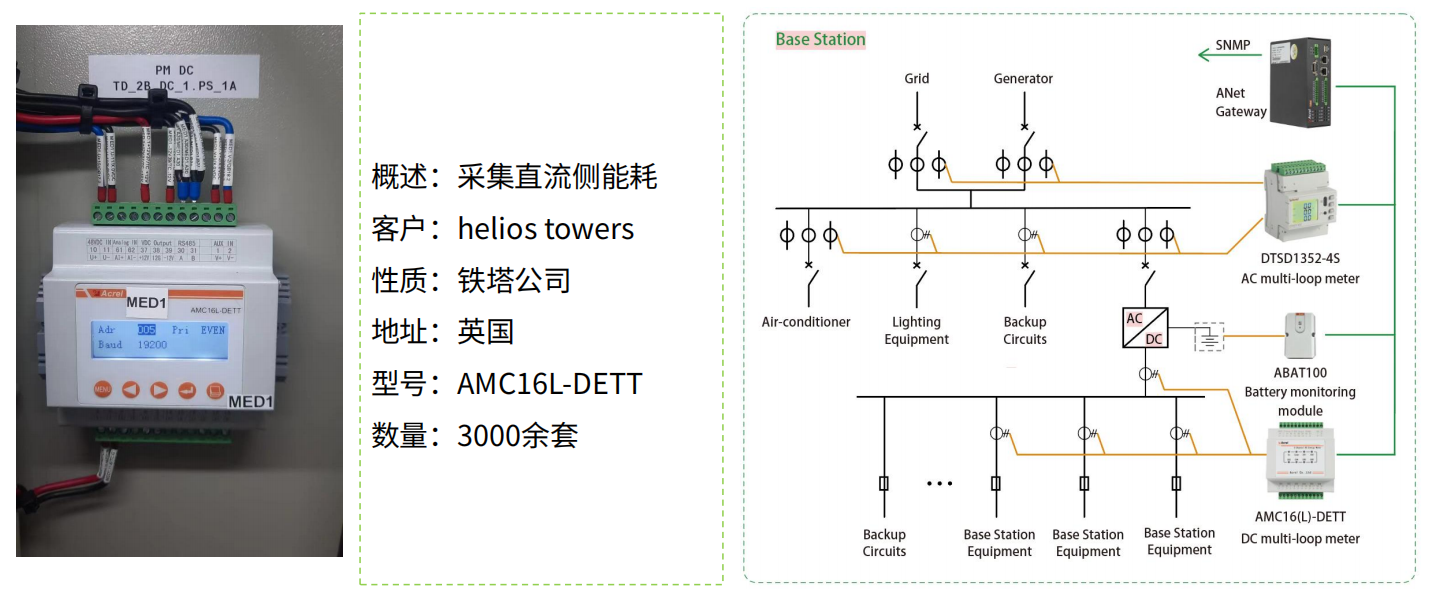

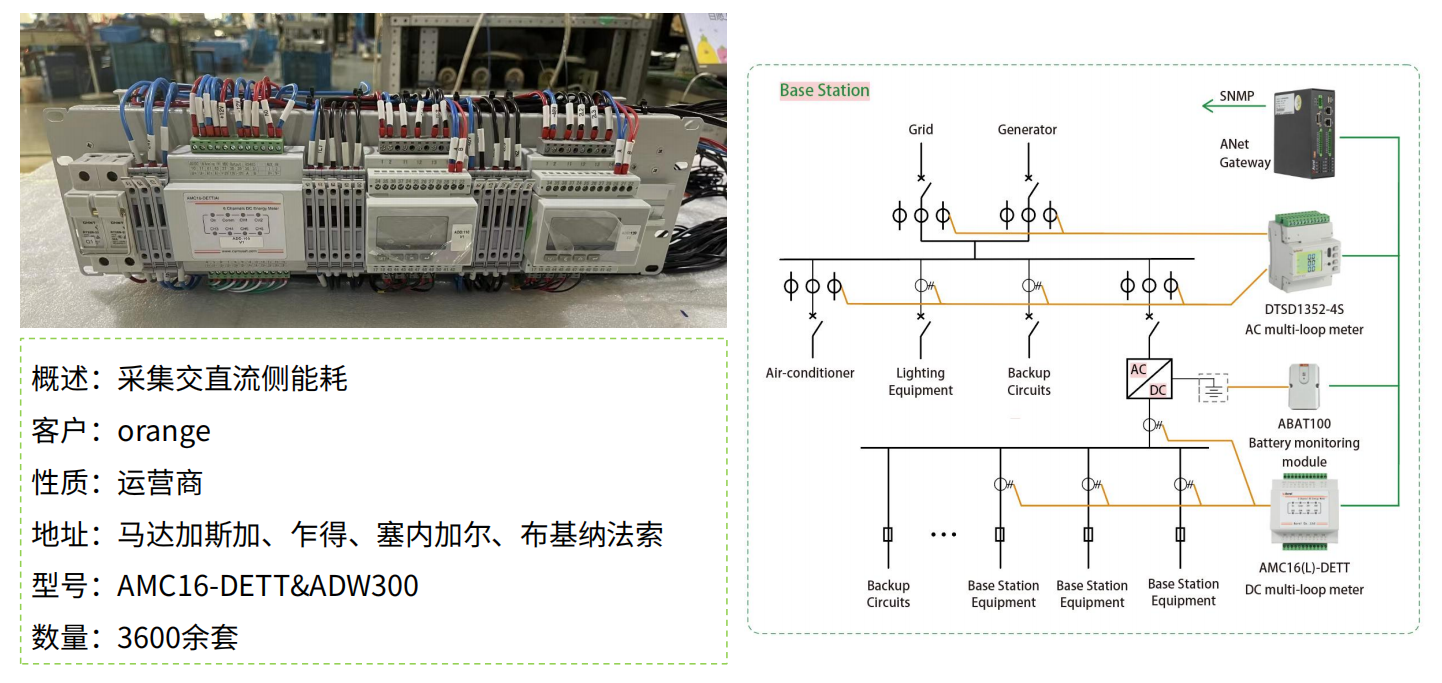

圖片8：非洲基站能耗監測拓?fù)鋱D 圖片9：歐洲基站能耗監測拓?fù)鋱D

此外，光伏疊光項目為基站節能提供了新思路。在四川、安徽等地，基站通過DC-DC MPPT控制器接入光伏組件，實現自發自用，直流電表監測發電和用電數據。安科瑞AMC16L-DETT儀表在3000余個站點中應用，幫助運營商減少市電依賴，提升可再生能源比例。

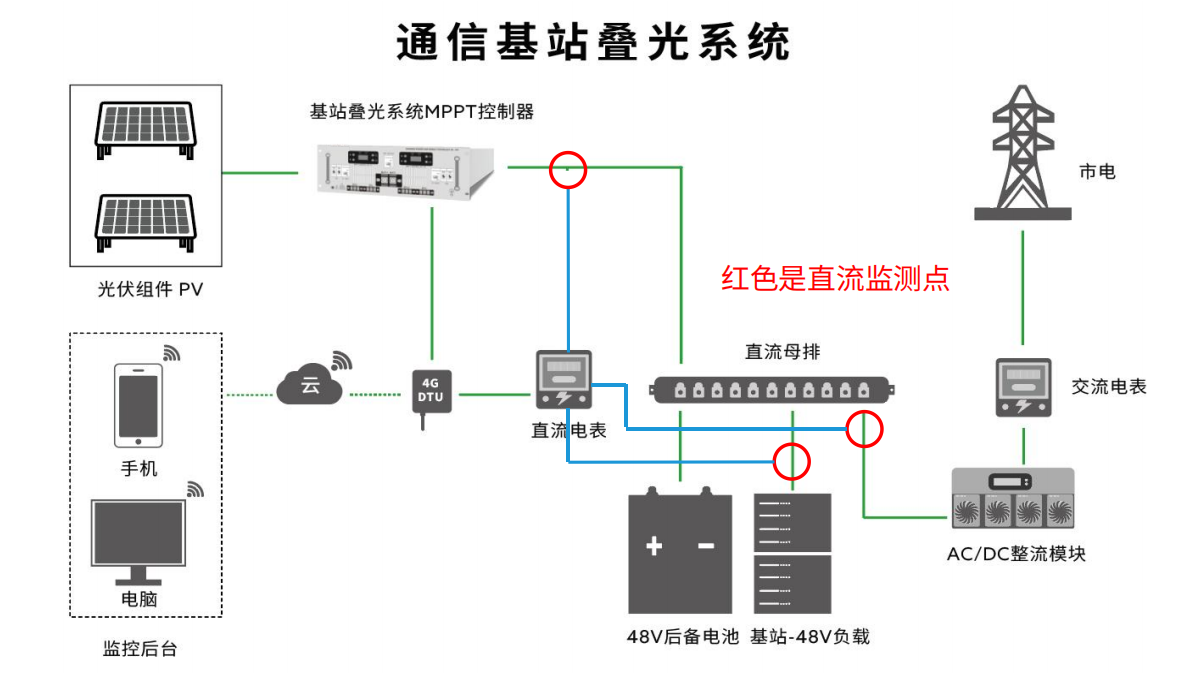

圖片10：基站疊光系統拓?fù)鋱D

能耗監測不僅是技術升級，更是管理變革。通過云平臺和邊緣計算網關，數據可實時分析并生成能效報告，指導運維決策。安科瑞能效管理平臺集成多源數據，為用戶提供可視化洞察，推動機房從粗放用電向精細化管理轉型。

總之，通信機房能耗監測通過多層次計量、智能組網和標準化硬件，構建了能效提升的閉環體系。在政策驅動和技術迭代下，這一領域?qū)⒊掷m(xù)發展，為全球數字化基礎設施注入綠色動力。
