Microchip Technology EQCO5X31 USB Type-C? 評估板是用于延長USB3 Type-C電纜長度的解決方案。Microchip Technology EQCO5X31板采用設計用于主機和器件側的EV40G35A Type-C擴展器。該板還使用EV23B43A Type-C中繼器，便于兩根電纜的耦合和擴展。這些板重新定義USB連接的可能性。

數據手冊：*附件：Microchip Technology EQCO5X31 USB Type-C?評估板數據手冊.pdf

特性

• 采用Microchip EQCO5X31的USB 3.2 Type-C中繼器和擴展卡
• EV40G35A - 可延長USB 3.2 Gen 1電纜長度
• EV23B43A - 用于連接和重復兩個USB 3.2 Gen 1電纜段，長度更長
• 在兩個方向上均衡、重新計時和重新驅動USB 3.2 Gen 1（5Gbps）
• 支持Type-C可逆性和完整VBUS電壓范圍
• 對Type-C PD電源協商透明

EV40G35A擴展板－布局

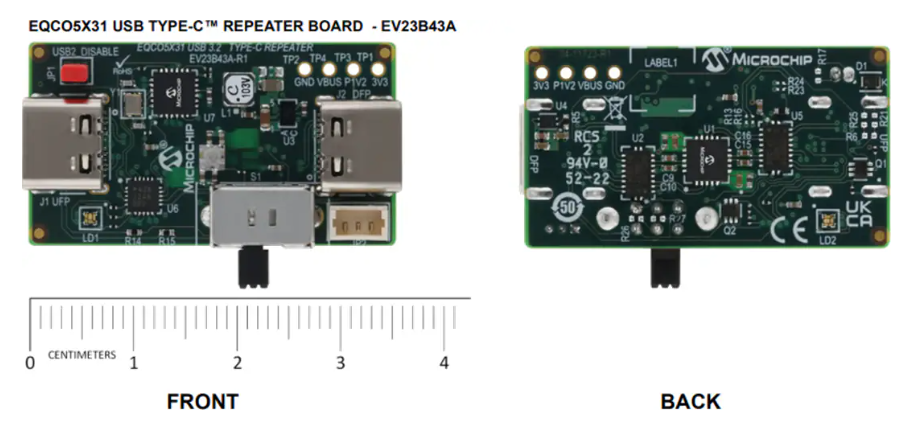

EV23B43A中繼器板－布局

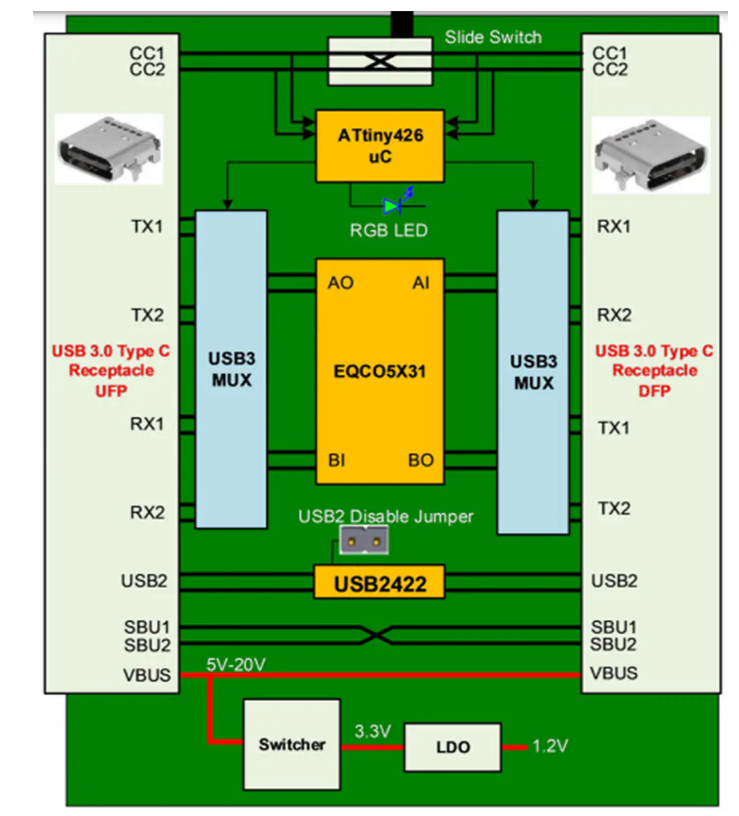

方框圖

?Microchip EQCO5X31 USB Type-C?評估板技術解析與應用指南?

?一、評估板核心功能與設計目標?

Microchip EQCO5X31評估板（EV40G35A擴展板/EV23B43A中繼板）專為?USB 3.2 Gen1信號增強與距離擴展?設計，主要功能包括：

• ?自適應均衡器?：補償電纜頻率依賴性損耗（支持5Gbps速率）。
• ? 時鐘數據恢復（CDR） ?：消除抖動，重構信號時序。
• ?信號重驅動?：提升輸出信號完整性，支持最長32米級聯傳輸（需搭配多中繼板）。

?二、關鍵硬件架構解析?

?1. EV40G35A擴展板設計?

• ?雙通道USB3處理?：集成兩片EQCO5X31芯片，支持USB 3.2 Gen1x1/Gen1x2模式。
• ?直通式供電?：VBUS（5-20V）直接傳遞至設備端，內置開關電源轉換1.2V供芯片使用。
• ?無源USB2/CC/SBU通路?：信號直連，無信號處理延遲。

?2. EV23B43A中繼板設計?

• ?動態CC線管理?：通過機械撥碼開關（S1）切換CC1/CC2直連或交叉連接，兼容16種線纜方向組合。
• ?USB2 Hub集成?：USB2422芯片實現USB2信號中繼，可通過跳線JP1禁用。
• ?智能方向檢測?：ATtiny426單片機實時監測CC電壓，控制數據多路復用器（MUX）切換通道。

?三、典型應用場景與配置?

?場景1：主機-設備直連擴展?

• ?配置?：兩塊EV40G35A擴展板分置主機/設備端。
• ?性能?：?jiǎn)坞娎|最長支持8-10米（全功能Type-C線纜）。

?場景2：多段電纜級聯?

• ?配置?：EV23B43A中繼板串聯兩臺EV40G35A擴展板。
• ?性能?：總長度可達16米，需手動調整中繼板撥碼開關方向。

?場景3：純USB3長距離傳輸?

• ?優勢?：禁用USB2后，中繼板端口方向無限制，簡化部署。

?四、信號完整性設計要點?

1. ?電源噪聲抑制?
   • 采用MIC94310低噪聲LDO，PSRR>60dB@1MHz，確保EQCO5X31的1.2V供電純凈。
2. ?高速信號處理?
   • 數據路徑插入損耗<3dB（PI3DBS16212ZBBEX MUX芯片）。
3. ?CC線隔離保護?
   • EM6K34T2CR MOSFET隔離ADC輸入，防止5.5V電壓沖擊單片機。

?五、開發注意事項?

• ?固件依賴?：中繼板RGB LED指示功能需預編程ATtiny426（通過UPDI接口）。
• ?機械兼容性?：
  • EV40G35A的Type-C插頭尺寸需匹配主機/設備插座。
  • EV23B43A的S1撥碼開關需人工干預以確保供電。
