在現代電子產品中，高速信號傳輸已成為系統設計中的關鍵環節。無論是智能手機攝像頭模組、無人機相機、便攜顯示設備，還是工業影像采集系統，都需要在有限空間內實現高速、穩定的數據傳輸。極細同軸線束（micro coaxial cable），憑借小尺寸、高柔性和良好的阻抗控制特性，逐漸成為 MIPI、USB3、HDMI 等高速接口的潛在方案。下面我們將從不同接口標準的特點出發，分析極細同軸線束的適用性及選型注意點。

一、極細同軸線束的優勢與挑戰
1.1、 結構特性：
極細同軸線束由內導體、絕緣層、屏蔽層和護套構成，直徑通常非常?。尚≈梁撩准?jí)）。這種結構天然具備較好的信號完整性和抗干擾能力，并且柔性極佳，能適應緊湊空間的布線需求。
1.2、使用挑戰：
受尺寸限制，極細同軸線在高頻下的插損、串?dāng)_、屏蔽效果都容易成為性能瓶頸。同時，過度彎折或頻繁插拔可能影響其壽命。因此，在應用中需要平衡性能、成本與機械可靠性。

二、MIPI 接口中的應用
MIPI（Mobile Industry Processor Interface）常用于手機攝像頭、無人機視覺和嵌入式相機模組。
2.1、速率：MIPI D-PHY / C-PHY 通道速率通常在幾百 Mbps 到數 Gbps。
2.2、適配性：極細同軸線在幾十厘米以內的短距離傳輸中表現良好，能滿足空間緊湊且對柔性要求高的設計需求。
2.3、設計要點：保持阻抗匹配、控制通道間時延偏差，并優化接地回流路徑。
結論：在相機模組和主板之間的連接場景中，極細同軸線束是非常實用的選擇。

三、USB3 接口中的應用
USB3.x 的傳輸速率高達 5Gbps ~ 20Gbps，對線纜的損耗、串?dāng)_、反射都有嚴格要求。
3.1、挑戰：極細同軸線在高頻段的插損較大，屏蔽能力有限，因此傳輸距離受到嚴格限制。
3.2、應用范圍：更適合用于短距離的高速信號連接，例如幾厘米至十幾厘米的模組內部連接。
結論：在 USB3 應用中，極細同軸線束可作為短距連接方案，但并非所有場景的最佳選擇。

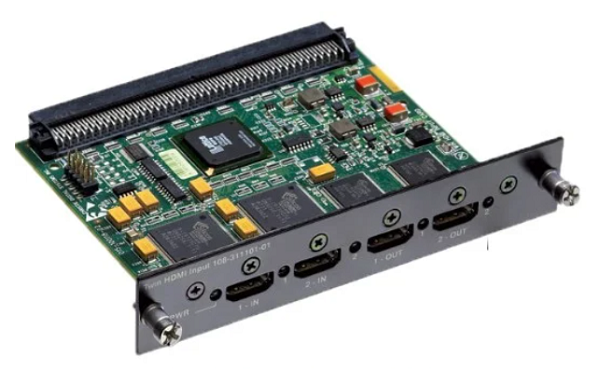

四、HDMI 接口中的應用
HDMI 標準帶寬需求極高，特別是 HDMI 2.0 和 2.1，對傳輸線束的性能要求尤為苛刻。
4.1、現實情況：市面上已出現采用極細同軸結構的 HDMI 線束，能夠支持高帶寬視頻傳輸。
4.2、應用特點：這種線束通常用于短距離場景，比如模塊與顯示器、記錄儀之間的內部連接，而不是傳統的長距離外接 HDMI 線纜。
結論：極細同軸線束在 HDMI 應用中更適合小型化設備的內部高速互連，而不適合長距離傳輸。

五、選型建議
5.1、確定帶寬與距離：明確接口標準的速率要求，評估線長是否在可控范圍內。
5.2、阻抗匹配：確保線束及連接器的阻抗一致，避免反射與串?dāng)_。
5.3、屏蔽與接地：優化屏蔽層與接地點設計，提升抗干擾能力。
5.4、連接器選擇：搭配高精度的微型同軸連接器，確保端接可靠。
5.5、機械可靠性：關注彎曲半徑和插拔壽命，避免因機械疲勞導致失效。

極細同軸線束憑借小尺寸和良好的高速信號傳輸特性，已經在 MIPI 攝像頭、部分 USB3 短距互連和 HDMI 內部連接中得到應用。它特別適合短距離、高速、空間受限的場景，但在長距離或極高帶寬應用中仍需謹慎評估。合理的選型與工藝控制，將決定其在高速互連系統中的表現。
