MSPM0L134x 和 MSPM0L130x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MSPM0 MCU 系列的一部分，該系列基于增強型 Arm Cortex-M0+ 核心平臺，工作頻率高達 32MHz。這些成本優化的 MCU 提供高性能模擬外設集成，支持 -40°C 至 125°C 的擴展溫度范圍，工作電壓范圍為 1.62 V 至 3.6 V。
*附件：slau847e.pdf

MSPM0L134x 和 MSPM0L130x 器件提供高達 64KB 的嵌入式閃存程序存儲器和高達 4KB 的 SRAM。這些 MCU 集成了一個高速片上振蕩器，精度高達 ±1.2%，無需外部晶體。其他功能包括一個 3 通道 DMA、16 位和 32 位 CRC 加速器，以及各種高性能模擬外設，例如一個具有可配置內部基準電壓源的 12 位 1.68 MSPS ADC、一個帶內置基準電壓源 DAC 的高速比較器、兩個具有可編程增益的零漂移零交叉運算放大器、一個通用放大器和一個片內溫度傳感器。這些器件還提供智能數字外設，例如四個 16 位通用定時器、一個窗口看門狗定時器，以及各種通信外設，包括兩個 UART、一個 SPI 和兩個 I2C。這些通信外設提供對 LIN、IrDA、DALI、Manchester、Smart Card、SMBus 和 PMBus 的協議支持。

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足其項目需求的 MCU。該架構與廣泛的低功耗模式相結合，經過優化，可在便攜式測量應用中實現更長的電池壽命。

MSPM0L134x 和 MSPM0L130x MCU 由廣泛的硬件和軟件生態系統提供支持，包括參考設計和代碼示例，可快速開始設計。開發套件包括可供購買的 LaunchPad? 開發套件和目標插槽板的設計文件。

特性

• 核心
  • Arm 32 位 Cortex-M0+ CPU，頻率高達 32 MHz
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62 V 至 3.6 V
• 記憶
  • 高達 64KB 的閃存
  • 高達 4KB 的 SRAM
• 高性能模擬外設
  • 一個 12 位 1.68 Msps 模數轉換器 （ADC），總共多達 10 個外部通道
  • 可配置的1.4V或2.5V內部ADC基準電壓源（VREF）
  • 兩個零漂移、零交叉斬波運算放大器 （OPA）
    • 0.5μV/°C 漂移，帶斬波
    • 6pA 輸入偏置電流^(1)^
    • 集成可編程增益級 （1-32x）
  • 一個通用放大器 （GPAMP）
  • 一個高速比較器（COMP），帶8位基準DAC
    • 32 ns 傳播延遲
    • 低至<1μA的低功耗模式
  • ADC、OPA、COMP 和 DAC 之間的可編程模擬連接
  • 集成溫度傳感器
• 優化的低功耗模式
  • 運行：71 μA/MHz （CoreMark）
  • STOP：4 MHz 時為 151 μA，32 kHz 時為 44 μA
  • 待機：1.0 μA，運行 32 kHz 16 位定時器，完全保留 SRAM/寄存器，32MHz 時鐘喚醒，時間為 3.2μs
  • 關斷：61 nA，具有IO喚醒功能
• 智能數字外設
  • 3 通道 DMA 控制器
  • 3 通道事件結構信令系統
  • 四個 16 位通用定時器，每個定時器有兩個捕獲/比較寄存器，支持在待機模式下進行低功耗作，總共支持 8 個 PWM 通道
  • 窗口看門狗定時器
• 增強的通信接口
  • 兩個UART接口;一個支持 LIN、IrDA、DALI、智能卡、曼徹斯特，兩者都支持待機低功耗作
  • 兩個 I2C 接口;一個支持 FM+ （1 Mbit/s），均支持 SMBus、PMBus 和 STOP 喚醒
  • 一個 SPI 支持高達 16 Mbit/s
• 時鐘系統
  • 內部 4 至 32 MHz 振蕩器，精度為 ±1.2% （SYSOSC）
  • 內部 32kHz 低頻振蕩器，精度為 ±3% （LFOSC）
• 數據完整性
  • 循環冗余檢查器（CRC-16 或 CRC-32）
• 靈活的 I/O 功能
  • 多達 28 個 GPIO
  • 兩個具有故障安全保護的 5V 容差漏極開路 IO
• 開發支持
  • 2引腳串行線調試（SWD）
• 選擇方案
  • 32 引腳 VQFN （RHB）
  • 32 引腳 VSSOP （DGS）
  • 28 引腳 VSSOP （DGS）
  • 24 引腳 VQFN （RGE）
  • 20 引腳 VSSOP （DGS）
  • 16 針 SOT（DYY）
  • 16引腳WQFN（RTR）
• 家庭成員（另請參閱設備比較）
  • MSPM0L13x3：8KB 閃存，2KB RAM
  • MSPM0L13x4：16KB 閃存，2KB RAM
  • MSPM0L13x5：32KB 閃存，4KB RAM
  • MSPM0L13x6：64KB 閃存，4KB RAM
• 開發套件和軟件（另請參閱工具和軟件）
  • LP-MSPM0L1306 LaunchPad? 開發套件
  • MSP 軟件開發套件 （SDK）

參數

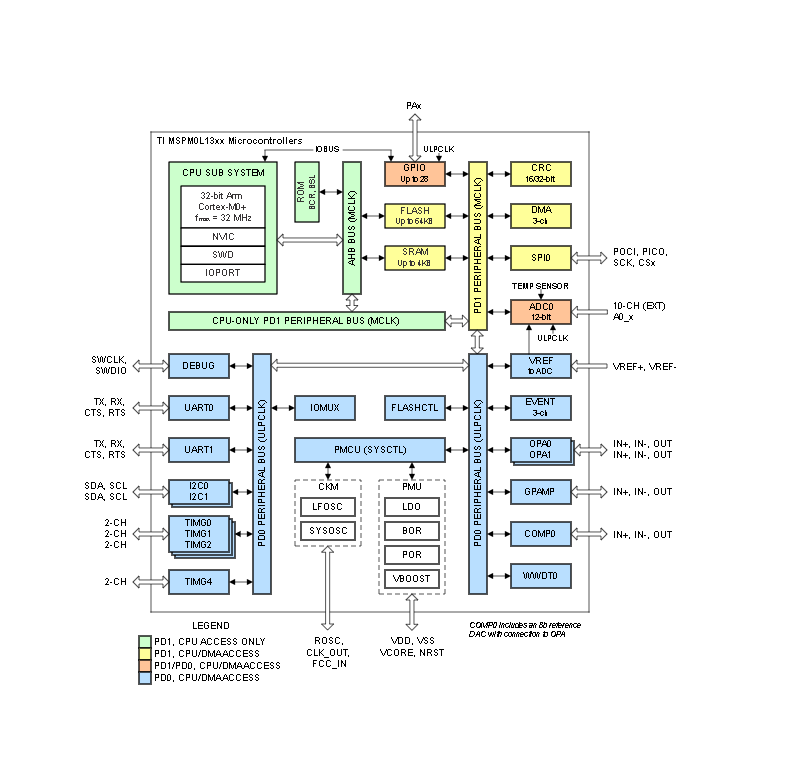

方框圖

文檔概述

本文檔是MSPM0 L系列32MHz微控制器的技術參考手冊(SLAU847E)，2022年10月發布，2025年5月修訂。該系列MCU結合了32位計算性能和精密模擬功能，適用于傳感、接口、控制和系統管理等應用。

主要架構特性

1. 系統架構

• ?總線組織?：包含三個主要電源域(PD1、PD0和VDD)和四個數據總線(AHB總線矩陣、PD1 CPU專用外設總線、PD1外設總線和PD0外設總線)
• ?內存映射?：
  • 代碼區(0x0000.0000-0x1FFF.FFFF)：Flash和ROM
  • SRAM區(0x2000.0000-0x3FFF.FFFF)
  • 外設區(0x4000.0000-0x5FFF.FFFF)
  • 子系統區(0x6000.0000-0x7FFF.FFFF)
  • 系統PPB區(0xE000.0000-0xE00F.FFFF)

2. 啟動配置

• ?NONMAIN配置區?：專用Flash區域，存儲BCR和BSL的配置數據
• ? 啟動配置例程(BCR) ?：
  • 配置調試接口安全策略
  • 管理Flash內存寫保護
  • 可選執行應用程序CRC驗證
  • 可選啟動引導加載程序(BSL)
• ? 引導加載程序(BSL) ?：
  • 通過UART或I2C接口編程/驗證設備內存
  • 支持256位密碼保護
  • 可配置安全警報策略

3. 安全特性

• 三級安全狀態(Level 0-2)
• 靜態寫保護機制
• 應用完整性檢查(CRC32/SHA-256)
• 調試訪問控制
• 安全警報處理機制

外設功能

文檔詳細描述了以下外設模塊：

• 電源管理單元(PMU)
• 時鐘模塊(CKM)
• 系統控制器(SYSCTL)
• CPU子系統
• 安全模塊(SECURITY)
• DMA控制器
• Flash控制器
• 事件系統
• IO多路復用器(IOMUX)
• GPIO
• 加密模塊(AESADV, CRC, Keystore, TRNG)
• 模擬外設(ADC, COMP, OPA, VREF等)
• 通信接口(UART, I2C, SPI)
• 定時器
• 低功耗子系統(LFSS)
• 調試子系統

應用特點

• 支持125°C環境溫度
• AEC-Q100 Grade 1認證
• 靈活的電源管理和時鐘系統
• 從低功耗模式快速喚醒
• 支持安全啟動和運行時保護

該手冊為開發人員提供了全面技術參考，涵蓋從架構概述到各個外設模塊的詳細寄存器描述，是開發基于MSPM0 L系列MCU應用的權威指南。
