低成本的 AM62x Sitara? MPU 系列應用處理器專為 Linux? 應用開發而構建。憑借可擴展的 Arm? Cortex-A53? 性能和嵌入式功能，例如：雙顯示器支持和 3D 圖形加速，以及廣泛的外設集，使 AM62x 器件非常適合廣泛的工業和汽車應用，同時提供智能功能和優化的電源架構。
*附件：am625-q1.pdf

其中一些應用程序包括：

• 工業人機界面
• 電動汽車充電站
• 非接觸式建筑物訪問
• 駕駛員監控系統

AM62x Sitara? 處理器采用 13 x 13 mm 封裝 （ALW） 的工業級處理器，采用 17.2 x 17.2 mm 封裝 （AMC） 可滿足 AEC - Q100 汽車標準。工業和汽車功能安全要求可以使用集成的 Cortex-M4F 內核和專用外設來滿足，這些外設都可以與 AM62x 處理器的其余部分隔離。

3 端口千兆以太網交換機有一個內部端口和兩個支持時間敏感網絡 （TSN） 的外部端口。設備上的附加 PRU 模塊可為客戶自己的用例提供實時 I/O 功能。此外，AM62x 中包含的大量外設可實現系統級連接，例如：USB、MMC/SD、攝像頭接口、OSPI、CAN-FD 和 GPMC，用于與外部 ASIC/FPGA 的并行主機接口。AM62x 器件還支持通過內置硬件安全模塊 （HSM） 進行 IP 保護的安全啟動，并為便攜式和功耗敏感型應用采用高級電源管理支持

AM62x 處理器系列產品：

• AM625 – 采用基于 Arm? Cortex-A53? 的邊緣 AI 和全高清雙顯示器的人機交互 SoC
• AM625-Q1 – 用于數字集群的具有嵌入式安全的汽車顯示 SoC
• AM623 – 思維互聯網 （IoT） 和網關 SoC，具有基于 Arm? Cortex-A53? 的物體和手勢識別功能
• AM620-Q1 – 具有嵌入式安全性的汽車計算 SoC，適用于駕駛員監控、網絡和 V2X 系統

特性
處理器內核：

• 高達 1.4 GHz 的四通道 64 位 Arm Cortex-A53 微處理器子系統
  • 四核 Cortex-A53 集群，具有 512KB 二級共享緩存和 SECDED ECC
  • 每個 A53 內核具有 32KB L1 DCache 和帶 SECDED ECC 的 32KB L1 ICache 和帶奇偶校驗保護的 32KB L1 ICache
• 單核 Arm? Cortex-M4F? MCU，頻率高達 400 MHz
  • 256KB SRAM，帶 SECDED ECC
• 專用設備/電源管理器

多媒體：

• 顯示子系統
  • 雙顯示器支持
  • 每個顯示器 1920x1080 @ 60fps
  • 1 個 2048x1080 + 1 個 1280x720
  • 支持高達 165 MHz 像素時鐘，每個顯示器都有獨立的 PLL
  • OLDI（4 通道 LVDS - 2x）和 DPI（24 位 RGB LVCMOS）
  • 支持凍結幀檢測、MISR數據檢查等安全功能
• 3D 圖形處理單元
  • 每個時鐘 1 個像素或更高
  • 填充率大于 500 Mpixels/sec

  • 500 MTexels/s，>8 GFLOPs

  • 支持至少 2 個合成層
  • 支持高達 2048x1080 @60fps
  • 支持 ARGB32、RGB565 和 YUV 格式
  • 支持 2D 圖形
  • OpenGL ES 3.1、Vulkan 1.2
• 單攝像頭串行接口 （CSI-Rx） - 帶 DPHY 的 4 通道
  • 符合 MIPI CSI-2 v1.3 + MIPI D-PHY 1.2
  • 支持高達 1.5Gbps 的 1、2、3 或 4 個數據通道模式
  • 通過 CRC 檢查 + RAM 上的 ECC 進行 ECC 驗證/校正
  • 虛擬通道支持（最多 16 個）
  • 能夠通過 DMA 將流數據直接寫入 DDR

內存子系統：

• 高達 816KB 的片內 RAM
  • 64KB 片上 RAM （OCSRAM） 和 SECDED ECC，可以以 32KB 的增量劃分為更小的存儲庫，用于多達 2 個獨立的存儲庫
  • 256KB 片上 RAM，在 SMS 子系統中具有 SECDED ECC
  • 176KB 片上 RAM，在用于 TI 安全固件的 SMS 子系統中具有 SECDED ECC
  • 256KB 片上 RAM，帶 SECDED ECC，位于 Cortex-M4F MCU 子系統中
  • 64KB片上RAM，器件/電源管理器子系統中帶有SECDED ECC
• DDR 子系統 （DDRSS）
  • 支持 LPDDR4、DDR4 內存類型
  • 帶內聯 ECC 的 16 位數據總線
  • 支持高達 1600 MT/s 的速度
  • 最大可尋址范圍
    • 8GB DDR4
    • 4GB 型號，帶 LPDDR4

功能安全：

• 符合功能安全標準 [工業]
  • 專為功能安全應用而開發
  • 將提供文檔以幫助 IEC 61508 功能安全系統設計
  • 系統能力高達 SIL 3 目標
  • 硬件完整性高達 SIL 2 目標
  • 安全相關認證
    • TüV SüD計劃通過IEC 61508
• 符合功能安全標準的目標 [汽車]
  • 專為功能安全應用而開發
  • 將提供文檔以幫助 ISO 26262 功能安全系統設計
  • 系統能力高達 ASIL D 目標
  • 硬件完整性達到 ASIL B 目標
  • 安全相關認證
    • TüV SüD計劃通過ISO 26262
• 符合 AEC - Q100 標準

安全：

• 支持安全啟動
  • 硬件強制實施的信任根 （RoT）
  • 支持通過備份密鑰切換 RoT
  • 支持接管保護、IP 保護和防回滾保護
• 支持可信執行環境 （TEE）
  • 基于 Arm TrustZone 的 TEE
  • 廣泛的防火墻支持隔離
  • 安全看門狗/定時器/IPC
  • 安全存儲支持
  • 回放保護內存塊 （RPMB） 支持
• 專用安全控制器，具有用戶可編程的 HSM 內核和專用安全 DMA 和 IPC 子系統，用于隔離處理
• 支持加密加速
  • 會話感知加密引擎，能夠根據傳入數據流自動切換密鑰材料
    • 支持加密核心
  • AES – 128/192/256 位密鑰大小
  • SHA2 – 224/256/384/512 位密鑰大小
  • DRBG 與真隨機數生成器
  • PKA（公鑰加速器）協助 RSA/ECC 處理以實現安全啟動
• 調試安全性
  • 安全的軟件控制調試訪問
  • 安全感知調試

PRU 子系統：

• 雙核可編程實時單元子系統 （PRUSS），運行頻率高達 333 MHz
• 用于驅動 GPIO 以實現周期精確協議，例如其他：
  • 通用輸入/輸出 （GPIO）
  • UART
  • 一 2C
  • 外部ADC
• 每個 PRU 16KB 程序存儲器，帶 SECDED ECC
• 每個 PRU 8KB 數據存儲器，帶 SECDED ECC
• 32KB 通用內存，帶 SECDED ECC
• CRC32/16 硬件加速器
• 具有 3 組 30 x 32 位寄存器的暫存 PAD 存儲器
• 1 個工業 64 位定時器，具有 9 個捕獲事件和 16 個比較事件，以及慢速和快速補償
• 1 個中斷控制器 （INTC），至少支持 64 個輸入事件

高速接口：

• 集成以太網交換機支持（總共 2 個外部端口）
  • RMII（10/100）或RGMII（10/100/1000）
  • IEEE1588（附錄 D、附錄 E、附錄 F，附有 802.1AS PTP）
  • 第 45 條 MDIO PHY 管理
  • 基于 ALE 引擎的數據包分類器，具有 512 個分類器
  • 基于優先級的流量控制
  • 時間敏感型網絡 （TSN） 支持
  • 四個 CPU H/W 中斷起搏
  • 硬件中的 IP/UDP/TCP 校驗和卸載
• 兩個 USB2.0 端口
  • 端口可配置為 USB 主機、USB 外設或 USB 雙角色設備（DRD 模式）
  • 集成 USB VBUS 檢測
  • 支持通過 USB 進行跟蹤

一般連接：

• 9 個通用異步接收器-發射器 （UART）
• 5 個串行外設接口 （SPI） 控制器
• 6 個集成電路間 （I 2C） 端口
• 3 個多通道音頻串行端口 （MCASP）
  • 發射和接收時鐘頻率高達 50 MHz
  • 3 個 MCASP 上多達 16/10/6 個串行數據引腳，具有獨立的 TX 和 RX 時鐘
  • 支持時分復用 （TDM）、IC 間聲音 （I2S） 和類似格式
  • 支持數字音頻接口傳輸（SPDIF、IEC60958-1 和 AES-3 格式）
  • 用于發送和接收的FIFO緩沖區（256字節）
  • 支持音頻參考輸出時鐘
• 3 個增強型 PWM 模塊 （ePWM）
• 3 個增強型正交編碼器脈沖模塊 （eQEP）
• 3 個增強型捕獲模塊 （eCAP）
• 通用 I/O （GPIO），所有 LVCMOS I/O 均可配置為 GPIO
• 3 個支持 CAN-FD 的控制器局域網 （CAN） 模塊
  • 符合 CAN 協議 2.0 A、B 和 ISO 11898-1
  • 完整的 CAN FD 支持（最多 64 個數據字節）
  • 消息 RAM 的奇偶校驗/ECC 檢查
  • 速度高達 8Mbps

媒體和數據存儲：

• 3 個多媒體卡/安全數字 （MMC/SD） 接口
  • 1 個 8 位 eMMC 接口，速度高達 HS200
  • 2 個 4 位 SD/SDIO 接口，最高可達 UHS-I
  • 符合 eMMC 5.1、SD 3.0 和 SDIO 3.0 版
• 1× 通用內存控制器 （GPMC），頻率高達 133 MHz
  • 靈活的 8 位和 16 位異步存儲器接口，具有多達四個芯片（22 位地址）選項（NAND、NOR、多路復用 NOR 和 SRAM）
  • 使用 BCH 代碼支持 4 位、8 位或 16 位 ECC
  • 使用漢明碼支持 1 位 ECC
  • 錯誤定位器模塊 （ELM）
    • 與 GPMC 一起使用，用于從使用 BCH 算法生成的綜合多項式中查找數據錯誤的地址
    • 支持基于BCH算法的每512字節塊錯誤位置4位、8位和16位
• 支持 DDR / SDR 的 OSPI/QSPI
  • 支持串行 NAND 和串行 NOR 閃存設備
  • 4GBytes 內存地址支持
  • 具有可選動態加密的 XIP 模式

電源管理：

• 設備/電源管理器支持的低功耗模式
  • 部分 IO 支持 CAN/GPIO/UART 喚醒
  • 深度睡眠
  • 僅MCU
  • 待機
  • Cortex-A53 的動態頻率縮放

最佳電源管理解決方案：

• 推薦TPS65219電源管理IC（PMIC）
  • 專為滿足設備電源要求而設計的配套 PMIC
  • 靈活的映射和工廠編程配置，以支持不同的用例

啟動選項：

• UART
• I 2C EEPROM
• OSPI/QSPI 閃存
• GPMC NOR/NAND 閃存
• 串行 NAND 閃存
• SD卡
• eMMC的
• USB（主機）從大容量存儲設備啟動
• USB（設備）從外部主機啟動（DFU 模式）
• 以太網

技術/封裝：

• 16 納米技術
• 13 mm x 13 mm，0.5 mm 間距，425 引腳 FCCSP BGA （ALW）
• 17.2 mm x 17.2 mm，0.8 mm 間距，441 引腳 FCBGA （AMC）

參數

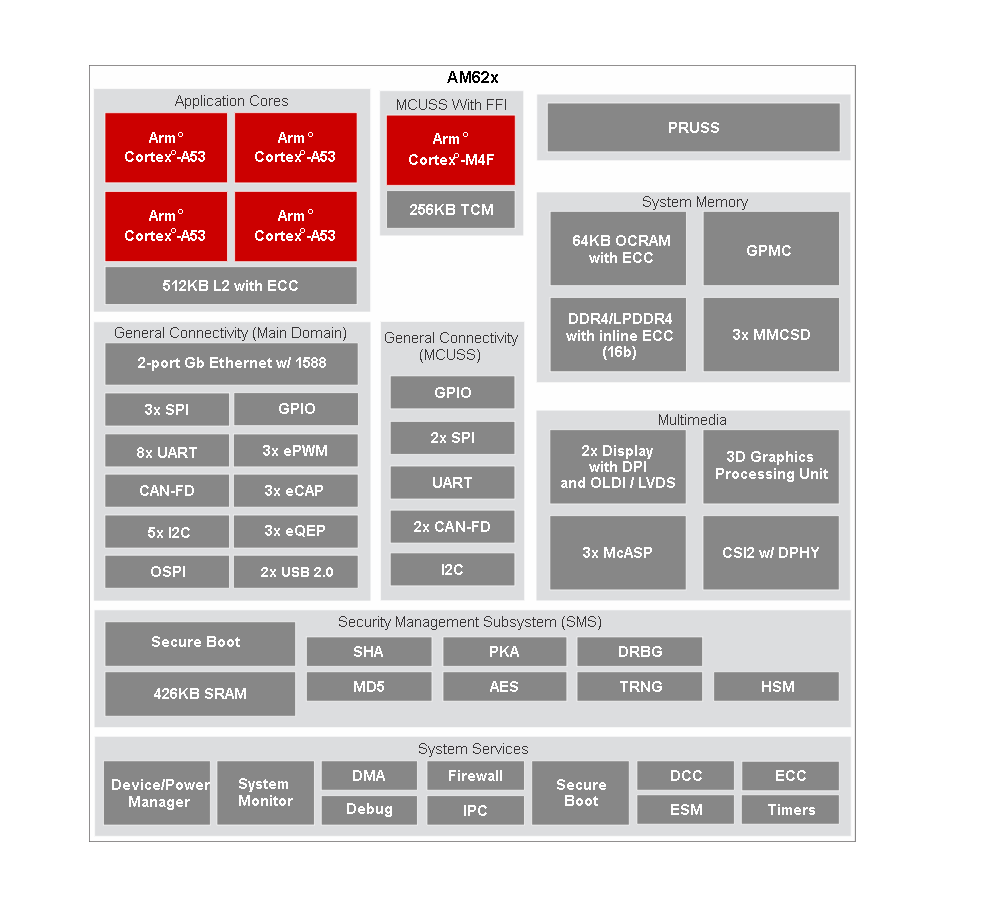

方框圖

1. 產品概述?
AM62x系列是德州儀器（TI）推出的低成本、多功能應用處理器，基于Arm? Cortex?架構，專為工業及汽車應用設計。主要型號包括AM625、AM625-Q1（汽車級）、AM623和AM620-Q1（汽車級），支持Linux開發，具備雙顯示、3D圖形加速及豐富外設接口。

?2. 核心特性?

• ?處理器核心?：
  • 四核/雙核/單核Cortex-A53（最高1.4 GHz），配備512KB共享L2緩存。
  • 單核Cortex-M4F MCU（400 MHz），支持功能安全（SIL 3/ASIL D）。
• ?多媒體?：
  • 雙顯示輸出（最高1920x1080@60fps）、3D GPU（OpenGL ES 3.1/Vulkan 1.2）。
  • MIPI CSI-2攝像頭接口（4通道，1.5Gbps）。
• ?內存?：
  • 支持LPDDR4/DDR4（帶ECC），最大8GB（DDR4）或4GB（LPDDR4）。
  • 片上RAM達816KB（含ECC保護）。
• ?安全?：
  • 安全啟動、硬件加密加速（AES/SHA/DRBG）、HSM模塊。

?3. 外設與接口?

• ?高速接口?：千兆以太網（支持TSN）、USB 2.0、CAN-FD、PCIe等。
• ?通用外設?：
  • 9x UART、6x I2C、5x SPI、3x McASP音頻接口。
  • 3x MMC/SD卡槽（支持eMMC/SDIO）。
• ?工業通信?：PRU子系統（可編程實時單元），支持GPIO協議擴展。

?4. 封裝與電源?

• ?封裝?：
  • 13x13mm FCCSP BGA（425球，工業級）。
  • 17.2x17.2mm FCBGA（441球，汽車級，AEC-Q100認證）。
• ?電源管理?：支持低功耗模式（DeepSleep/Standby），推薦配套PMIC TPS65219。

?5. 應用場景?

• ?工業?：HMI、零售自動化、醫療設備。
• ?汽車?：數字儀表盤、駕駛員監控系統（DMS）、V2X通信。

?6. 開發支持?

• 提供Linux/FreeRTOS SDK，集成安全啟動配置工具。
• 參考設計涵蓋HMI、網關、邊緣AI等場景。
