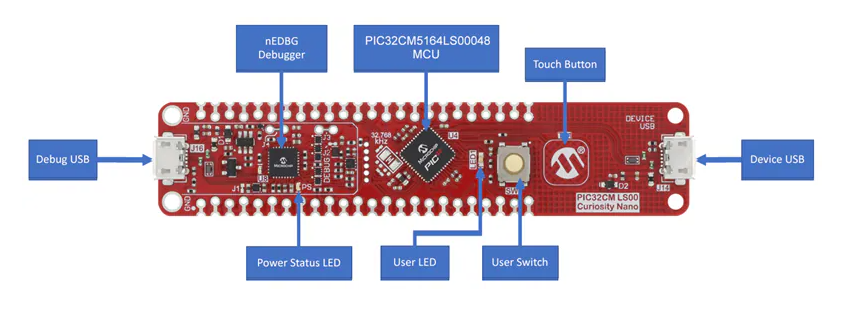

Microchip Technology EV41C56A PIC32CM LS00 Curiosity Nano+觸摸套件是一個硬件設計平臺，設計用于評估采用Arm? Cortex?-M23處理器的PIC32CM5164LS00048微控制器。Microchip Technology EV41C56A包括一個用戶應用觸摸按鈕和用于器件控制和調試的USB連接。該板還設有一個支持MPLAB集成開發環境 (IDE) 和MPLAB Harmony軟件框架的板載nano調試器 (nEDBG)。

數據手冊：*附件：Microchip Technology EV41C56A PIC32CM LS00 Curiosity Nano+觸摸套件數據手冊.pdf

特性

• 用于器件控制和調試的USB
• 板載nano調試器 (nEDBG)
• Arm Cortex-M23處理器
• 一個用戶應用觸摸按鈕

生態系統

概述

PIC32CM JH01 Curiosity Nano+觸摸評估套件技術解析與應用指南?

?一、核心硬件架構與特性?

1. ?主控芯片?
   • 基于? Arm? Cortex?-M0+ ?內核的PIC32CM5164JH01048 MCU，集成picoPower?技術，支持低功耗模式。
   • ?安全特性?：包含安全哈希算法（SHA1/SHA224/SHA256）、不可變安全啟動、存儲器ECC校驗及故障注入防護。
   • ?觸摸控制?：內置外設觸摸控制器（PTC），支持驅動屏蔽和并行采集模式，具備優異的抗噪能力和快速響應（4倍于常規方案）。
2. ?評估套件功能模塊?
   • ?調試接口?：集成nEDBG調試器，支持編程、調試及虛擬COM端口（CDC），無需外部工具。
   • ?外設接口?：
     • ?CAN/LIN?：通過ATA6561（CAN）和ATA6661（LIN）物理層收發器實現工業通信。
     • ?觸摸按鈕?：支持QTouch技術，可通過PTC配置為GPIO復用。
   • ?電源管理?：MIC5353 LDO提供1.7V-3.6V可調輸出電壓（最大500mA），支持外部電源切換（需短路VOFF引腳）。

?二、開發環境搭建與快速入門?

1. ?軟件依賴?
   • ?MPLAB? X IDE?：官方集成開發環境，支持代碼編寫、調試及性能分析。
   • ?驅動安裝?：首次連接PC時自動安裝調試器驅動（兼容Windows XP至Windows 10）。
2. ?硬件連接步驟?
   • 通過Micro-USB線連接PC與評估板的調試端口。
   • 黃色用戶LED（PA19控制）和機械按鈕（PA27）可作為基礎測試外設。

?三、關鍵硬件設計解析?

1. ?電源系統?
   • ?雙路供電?：USB輸入（4.4V-5.25V）經MIC5353轉換為目標電壓，支持外部電源接入（需切斷VTG連接 strap）。
   • ?電流測量?：通過切斷VTG strap并連接電流表，可精確測量目標MCU功耗。
2. ?調試器隔離?
   • 切割PCB上的GPIO或VTG strap可完全斷開調試器與目標MCU的連接，避免信號干擾（需焊接0Ω電阻恢復功能）。
3. ?通信接口配置?
   • ?UART?：CDC虛擬串口默認波特率1200-500kbps，支持8位數據格式（無硬件流控）。
   • ?SPI/I2C?：通過SERCOM模塊復用引腳（如PA08-SDA、PA09-SCL），需注意電平匹配（1.7V-3.6V）。

?四、應用場景與擴展?

1. ?快速原型開發?
   • 結合Curiosity Nano Base for Click boards?（AC164162）擴展傳感器與通信模塊。
   • 示例：通過mikroBUS?插座接入環境傳感器，利用PTC實現觸摸交互界面。
2. ?工業控制?
   • CAN/LIN接口適用于汽車電子或工業總線通信，符合ISO 11898-1和LIN 2.0標準。
3. ?低功耗優化?
   • 利用picoPower?技術設計休眠模式，結合CRC32校驗優化SRAM/Flash功耗。

?五、設計注意事項?

• ?電平兼容性?：外部電源輸入不得超過5.5V，避免損壞電平轉換器。
• ?散熱限制?：MIC5353 LDO在高溫或高負載下可能觸發熱關斷，需參考安全操作區域圖（圖3-3）。
• ?CDC使用?：Host端需通過DTR信號啟用數據流，避免因緩沖區溢出丟失數據。
