與有刷直流電機相比，無刷直流電機除使用電子換相器取代有刷直流電機電刷機械換向，使用永磁體產生轉子磁場外，從結構和工作原理上都和有刷直流電機相類似，故其控制策略也和有刷直流電機類似。

本文重點講解CW32MCU控制驅動的無刷直流電機的換相控制、調壓控制、無感BLDC轉子位置檢測、無感啟動策略、PID控制原理、速度調節等相關技術。

1. 六步梯形換相

本文對無刷直流電機的控制都是基于六步梯形控制法。

在Y型連接的BLDC 電機中，如圖1所示，電機具有三條引線，每條引線與一個繞組相連。每個繞組（或串聯繞組）與一個公共點相連，該公共點為所有三個繞組共同使用。在圖1中，R為定義為紅色，G定義為綠色，B定義為藍色。

圖1 Y型BLDC電機原理圖

一個簡單的BLDC 電機的基本構造如圖2所示。電機外層是定子，包含電機繞組。 電機內部是轉子，轉子由圍繞電機圓周的極性相反的磁極組成，圖2顯示了僅帶有兩個磁極（南北磁極）的轉子。在實際應用中，大多數電機的轉子具有多對磁極。

當電流流過電機繞組時電機起動，如圖2中的箭頭所示。在該示例中，紅色（R）引線上施加了正電勢，而綠色（G）引線上施加了反電勢。 在這種情況下給電機繞組充電會在定子上產生磁場，由N和S標記指示。然后轉子旋轉，以使轉子的北磁極與定子磁場的南磁極對齊。同樣的，轉子的南磁極與定子磁場的北磁極對齊。

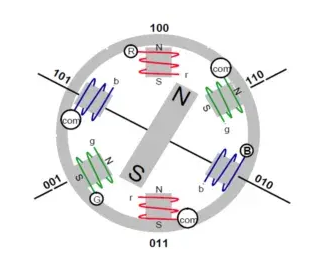

圖2 BLDC電機基本構造

圖3說明了六步換相的工作原理。每一步或每一區間，相當于60個電角度。六個區間組成了360個電角度或一次電氣旋轉。

繞組圖中的箭頭顯示了在每一步中流過電機繞組的電流方向。圖中顯示了在六步換相期間每個電機引線上施加的電勢。六步換相序列使電機進行了一次電氣旋轉。

圖3 六步換相電流流向

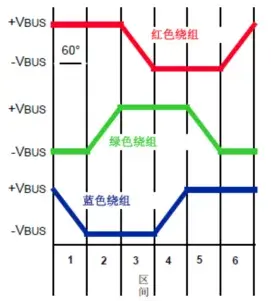

圖4 六步換相加電順序

六步換相步驟：

1.給紅色繞組加正電。給綠色繞組加負電。藍色繞組未通電。

2.給紅色繞組加正電。給藍色繞組加負電。綠色繞組未通電。

3.給綠色繞組加正電。給藍色繞組加負電。紅色繞組未通電。

4.給綠色繞組加正電。給紅色繞組加負電。藍色繞組未通電。

5.給藍色繞組加正電。給紅色繞組加負電。綠色繞組未通電。

6.給藍色繞組加正電。給綠色繞組加負電。紅色繞組未通電。

每一區間上都有兩個繞組通電，一個繞組未通電。每一區間均有一個繞組未通電，是六步控制的重要特征。六步循環加電，可完成電機按指定方向旋轉。

注意：要保持定子中的磁場超前于轉子磁場，那么一區間到另一區間的轉變必須發生在轉子處于特定位置的時刻，從而獲得最佳轉矩。

2. BLDC換相電路

普通直流電動機的電樞在轉子上，由定子產生靜止恒磁場。為了使直流電動機旋轉，需要通過換向器和電刷不斷改變電樞繞組中的電流方向，使定、轉子兩個磁場的方向始終保持相互垂直，從而產生恒定的轉矩驅動電動機不斷旋轉。

無刷直流電機為了取消電刷，將電樞繞組移至定子上，而轉子由永磁體構成。為了使電機轉子旋轉起來，必須使定子電樞各相繞組不斷地依次換相通電，這樣才能使定子磁場隨著轉子位置不斷變化，使定子磁場和轉子永磁磁場始終保持約90°的空間角，產生轉矩推動轉子旋轉。三相電機換相電路如圖5所示。

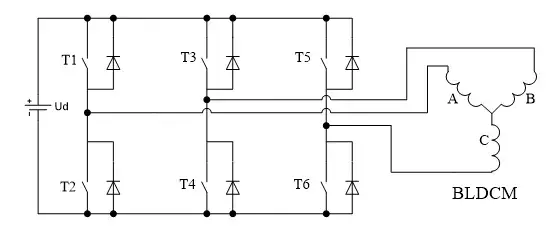

圖5 BLDC換相電路

如圖5所示，T1~T6為功率開關器件。此開關器件在低壓電機電路中多采用MOSFET器件，而在高壓電機（> 100V）應用中，IGBT和高壓碳化硅則較為廣泛。

此BLDC換相電路也稱逆變電路。通過控制此六個開關管的開關順序可實現的不同繞組加電，完成六步換相要求。當開關管T1和T4導通，其它開關管截止時，電流將從繞組A端流入B端流出；當開關管T1、T6導通，其它開關管截止時，電流將從繞組A端流入C端流出；當T3，T6導通，其它開關管截止時，電流將從繞組B端注入C端流出；以此類推，可按要求實現不同繞組加電，當T5、T4導通，其它開關管截止時，電流將從繞組C端注入B端流出。其中，任意時刻不能上下管同時導通，即，不能T1和T2同時導通、不能T3和T4同時導通，不能T5和T6同時導通。

3. 有感BLDC換相控制邏輯

不同繞組的通電切換，必須在轉子轉到相應位置時進行，即換相須準確及時的進行。換相控制是保證無刷直流電機正常旋轉的基礎。有霍爾傳感器的無刷直流電機中，一般安裝3個霍爾傳感器中，間隔60°和120°按圓周分布。如果間隔60°，則輸出波形相差60°電角度。如果間隔120°，則3個霍爾傳感器的輸出波形相差120°電角度，輸出信號中高、低電平各占180°電角度。

以120°霍爾式位置傳感器為例，三相無刷直流電機反電勢和傳感器輸出信號間相位關系見圖6。

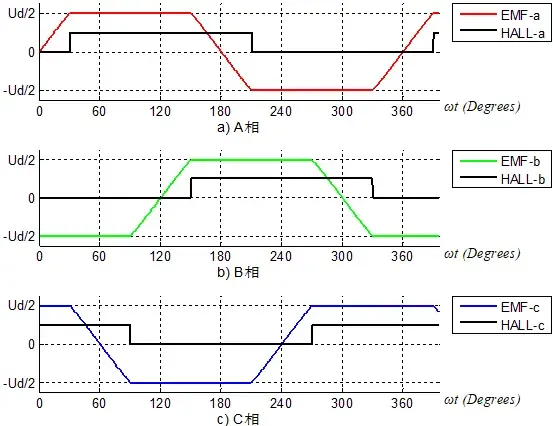

圖6 BLDC反電勢和傳感器信號

圖6中，HALL-a、HALL-b、HALL-c為三個霍爾傳感器在電機運轉中的波形。EMF-a、EMF-b、EMF-c為電機反電勢電壓波形。

由圖可知，無刷直流電機反電勢為正負半波皆有120°平臺的梯形波，三相間相差為120°；3個位置傳感器（電角度間距120°傳感器）相差為120°，其上升或下降沿位置即對應定子電樞繞組導通時刻。如此，可通過對霍爾傳感器信號的檢測，經由功率MOSFET或IGBT功率開關器件構成的電子換相電路實現換相，使電樞繞組依次通電，從而在定子上產生跳躍式的旋轉磁場，驅動永磁轉子旋轉。隨著轉子的旋轉，位置傳感器輸出信號不斷變化，電樞繞組的通電狀態隨之改變，使得在某一磁極下導體的電流方向始終保持不變，這就是無刷直流電機的無接觸換相過程。

具體的換相控制方式有2種：二二導通方式和三三導通方式。

1．二二導通方式

二二導通方式是每次使2個開關管同時導通。以圖5-5為例，其導通順序有：T1、T4→T1、T6→T3、T6→T3、T2→T5、T2→T5、T4，共有6種導通狀態，每隔60°改變一次導通狀態，每次改變僅切換一個開關管，每個開關管連續導通120°。

當T1、T4導通時，電流流通的方向：電源（+）→T1→A相繞組→B相繞組→T4→地。設電流流入繞組產生的轉矩為正，流出繞組產生的轉矩為負，則合成轉矩大小為T14=√3T，(TA=TB=TC)方向在TA與TB的角平分線上。

無刷電機正反轉與開關管開關狀態及傳感器信號間關系如圖7所示。

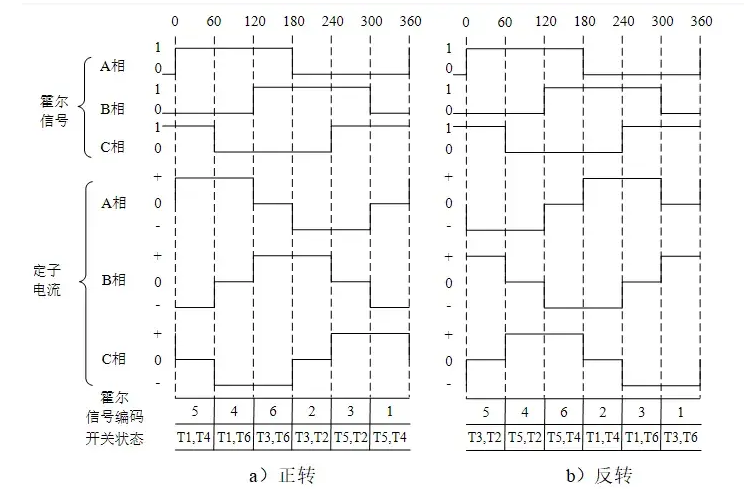

圖7 120°HALL無刷電機正反轉換相

由圖可知二二導通方式換相控制真值表如表1所示。

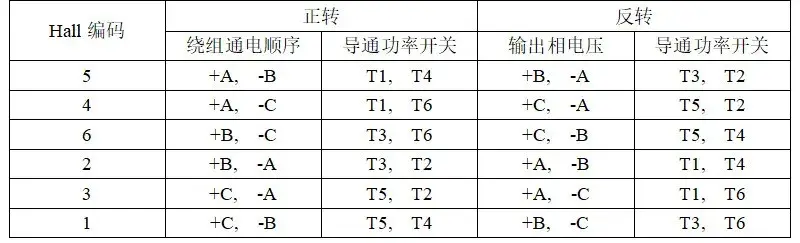

表1 120°HALL換相真值表

圖8為一60°HALL安裝的電機。其極對數為2，極數為4極，3個霍爾傳感器間隔 60°按圓周分布。因?yàn)闃O對數為2，所以一個機械周期含2機電角度周期。在應用中，按圖所示的HALL信號狀態進行繞組換相即可。即當HALL ABC狀態為001、000、100、110、111、011時，繞組通電順序分別為：A+C-、A+B-、C+ B-、C+A-、B+A-、B+C-。若使電機按反方向運轉動，只需將繞組電流按反向通電即可。即反向控制時，當HALL ABC狀態為001、000、100、110、111、011時，繞組通電順序分別為：C+A-、B+A-、B+C-、A+C-、A+B-、C+ B-。

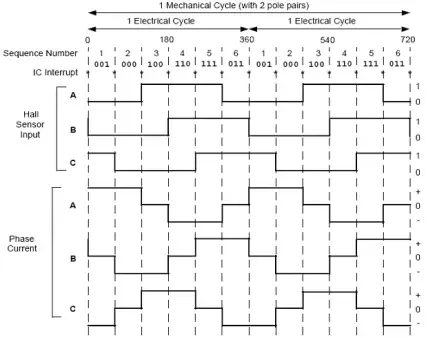

圖8 60°HALL無刷電機換相

2．三三導通方式

三三導通方式是每次使3個開關管同時導通，有：T1、T5、T4→T1、T4、T6→T1、T3、T6→T3、T6、T2→T3、T5、T2→T5、T2、T4共6種導通狀態，每隔60°改變一次導通狀態，每次僅切換一個開關管，但是每個開關管連續導通180°。合成轉矩大小為T154=1.5TB，TB方向。

二二導通方式很好地利用了方波氣隙磁場的平頂部分，使得電機的出力大，電磁轉矩比三三導通方式大、且轉矩平穩性好。如不加特別說明，后續三相H橋的導通控制方式皆指二二導通方式。

二二導通方式在每組繞組導通區間均有另外一個繞組未通電，所以二二導通方式也是六步換相控制方式。

在CW32生態社區開源的眾多無刷電機控制DEMO例程中，很好的體現了本文所述的諸多控制方式。
