MSPM0G3107混合信號微控制器數據手冊總結
MSPM0G310x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，該系列基于增強型 Arm Cortex-M0+ 32 位核心平臺，工作頻率高達 80MHz。這些成本優化的 MCU 提供高性能模擬外設集成，支持 -40°C 至 125°C 的擴展溫度范圍，工作電壓范圍為 1.62 V 至 3.6 V。
*附件：mspm0g3107.pdf
MSPM0G310x 器件提供高達 128KB 的嵌入式閃存程序存儲器，內置糾錯碼 （ECC），以及高達 32KB 的 SRAM，具有硬件奇偶校驗選項。這些器件還集成了一個存儲器保護單元、7通道DMA和各種高性能模擬外設，例如兩個12位4 Msps ADC、可配置的內部共享基準電壓源和一個通用放大器。這些器件還提供智能數字外設，例如兩個 16 位高級控制定時器、五個通用定時器（其中一個用于 QEI 接口的 16 位通用定時器、兩個用于待機模式的 16 位通用定時器和一個 32 位通用定時器）、兩個窗口看門狗定時器和一個帶警報和日歷模式的 RTC。這些器件提供數據完整性和加密外設（CRC、TRNG、AES）和增強的通信接口（四個 UART、兩個 I2C、兩個 SPI、CAN 2.0/FD）。
TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。
特性
- 核心
- Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 80 MHz
- 作特性
- 擴展溫度：–40°C 至 125°C
- 寬電源電壓范圍：1.62 V 至 3.6 V
- 記憶
- 高達 128KB 的閃存，內置糾錯碼 （ECC）
- 高達 32KB 的 SRAM，具有硬件奇偶校驗
- 高性能模擬外設
- 兩個同步采樣 12 位 4 Msps 模數轉換器 （ADC），具有多達 11 個外部通道
- 14 位有效分辨率，250 ksps，硬件平均
- 一個通用放大器 （GPAMP）
- 可配置的1.4V或2.5V內部共享基準電壓源（VREF）
- 集成溫度傳感器
- 集成供應監視器
- 兩個同步采樣 12 位 4 Msps 模數轉換器 （ADC），具有多達 11 個外部通道
- 優化的低功耗模式
- 運行：96 μA/MHz （CoreMark）
- 睡眠：4 MHz 時為 467 μA
- STOP：32 kHz 時為 46 μA
- 待機：1.5 μA，帶 RTC 和 SRAM 保持
- 關斷：80 nA，具有IO喚醒功能
- 智能數字外設
- 7通道DMA控制器
- 兩個 16 位高級控制定時器支持死區插入和故障處理
- 七個定時器，支持多達 22 個 PWM 通道
- 一個 16 位通用定時器
- 一個 16 位通用定時器支持 QEI
- 兩個 16 位通用定時器支持在待機模式下的低功耗作
- 一個 32 位通用定時器
- 兩個帶死區的 16 位高級定時器
- 兩個窗口看門狗定時器
- 帶鬧鐘和日歷模式的 RTC
- 增強的通信接口
- 四個UART接口;一個支持 LIN、IrDA、DALI、智能卡、曼徹斯特，三個支持待機模式下的低功耗作
- 兩個 I 2C 接口，支持高達 FM+ （1 Mbit/s）、SMBus、PMBus 和 STOP 模式喚醒
- 兩個 SPI，一個 SPI 支持高達 32 Mbits/s 的速度
- 一個控制器局域網 （CAN） 接口支持 CAN 2.0 A 或 B 和 CAN-FD
- 時鐘系統
- 內部 4 至 32 MHz 振蕩器，在整個溫度范圍內具有高達 ±3% 的精度 （SYSOSC）
- 鎖相環 （PLL），頻率高達 80 MHz
- 內部 32kHz 振蕩器 （LFOSC）
- 外部 4 至 48 MHz 晶體振蕩器 （HFXT）
- 外部32kHz晶體振蕩器（LFXT）
- 外部時鐘輸入
- 數據完整性和加密
- 循環冗余檢查器（CRC-16、CRC-32）
- 真隨機數生成器 （TRNG）
- 使用 128 或 256 位密鑰進行 AES 加密
- 靈活的 I/O 功能
- 多達 28 個 GPIO
- 兩個 5V 容差 IO
- 兩個具有 20 mA 驅動強度的高驅動 IO
- 多達 28 個 GPIO
- 開發支持
- 2引腳串行線調試（SWD）
- 選擇方案
- 32 引腳 VQFN
- 28 引腳 VSSOP
- 20引腳VSSOP
- 家庭成員（另請參閱設備比較）
- MSPM0G3105：32KB 閃存，16KB RAM
- MSPM0G3106：64KB 閃存，32KB RAM
- MSPM0G3107：128KB 閃存，32KB RAM
- 開發套件和軟件（另請參閱工具和軟件）
- LP-MSPM0G3507 LaunchPad? 開發套件
- MSP 軟件開發套件 （SDK）
參數

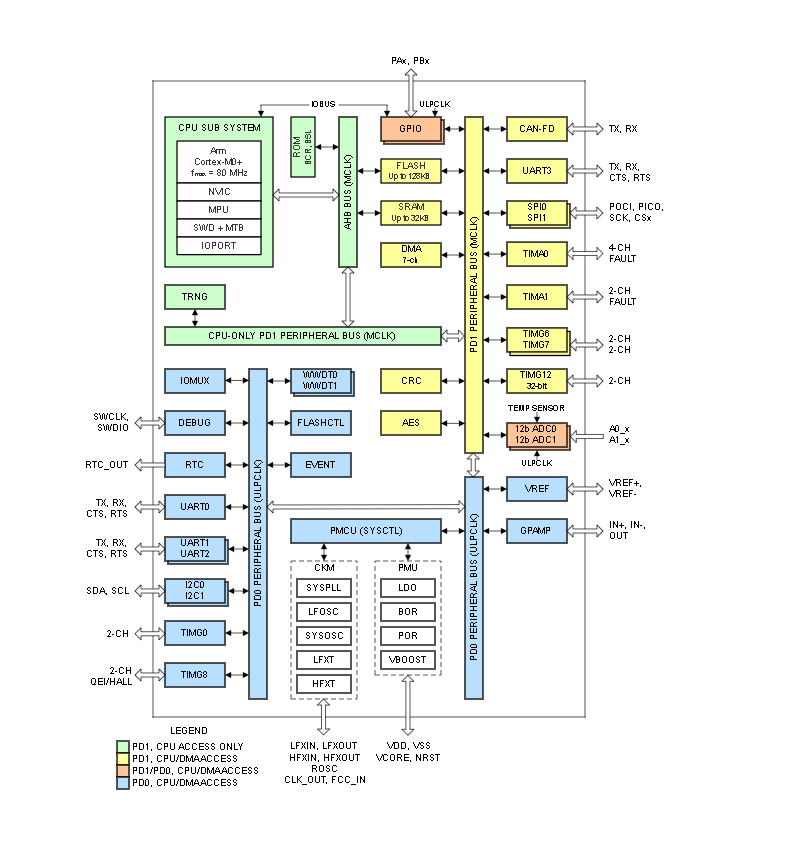

方框圖
1. 產品概述
MSPM0G310x是德州儀器(TI)推出的基于Arm Cortex-M0+內核的32位混合信號微控制器系列，具有CAN-FD接口。該系列包含MSPM0G3105、MSPM0G3106和MSPM0G3107三個型號，主要區別在于閃存和RAM容量不同。
2. 關鍵特性
核心特性
- ?CPU?: Arm 32位Cortex-M0+，頻率高達80MHz，帶內存保護單元
- ?工作溫度?: -40°C至125°C擴展溫度范圍
- ?供電電壓?: 1.62V至3.6V寬電壓范圍
存儲配置
- ?閃存?: 32KB-128KB(帶ECC糾錯碼)
- ?SRAM?: 16KB-32KB(帶硬件奇偶校驗)
高性能模擬外設
- ?ADC?: 2個12位4Msps ADC，最多11個外部通道
- ? 通用放大器(GPAMP) ?: 1個
- ?內部電壓基準?: 可配置1.4V或2.5V
- ?溫度傳感器?: 集成
- ?電源監控?: 集成
低功耗模式
- ?運行模式?: 96μA/MHz(CoreMark)
- ?待機模式?: 1.5μA(帶RTC和SRAM保持)
- ?關機模式?: 80nA(帶IO喚醒能力)
數字外設
- ?DMA?: 7通道控制器
- ?定時器?: 2個16位高級控制定時器，7個通用定時器(支持22個PWM通道)
- ?看門狗?: 2個窗口看門狗定時器
- ?RTC?: 帶鬧鐘和日歷模式
通信接口
- ?UART?: 4個接口(1個支持LIN/IrDA/DALI/Smart Card/Manchester)
- ?I2C?: 2個接口(支持FM+ 1Mbit/s)
- ?SPI?: 2個接口(1個支持32Mbit/s)
- ?CAN?: 1個接口(支持CAN 2.0 A/B和CAN-FD)
3. 應用領域
4. 封裝選項
- 32引腳VQFN(5mm×5mm)
- 28引腳VSSOP(7.1mm×4.9mm)
- 20引腳VSSOP(5.1mm×4.9mm)
5. 開發支持
- ?開發套件?: LP-MSPM0G3507 LaunchPad開發套件
- ?軟件開發套件?: MSP SDK(包含在Code Composer Studio IDE中)
- ?技術參考手冊?: MSPM0 G-Series 80-MHz Microcontrollers Technical Reference Manual
- ?在線支持?: TI E2E支持論壇
6. 安全特性
- 系統級ESD保護
- 數據完整性檢查(CRC-16/32)
- 真隨機數生成器(TRNG)
- AES加密(128/256位密鑰)
該系列微控制器針對需要高性能模擬集成和低功耗的應用進行了優化，特別適合工業自動化、電機控制和智能計量等應用場景。
