應用

本案例客戶專注于服務器設備的研發與制造?？蛻裘媾R著產品性能測試的升級需求，需要同時對52個關鍵節點的電信號進行精確測量與分析。傳統的測試設備已經無法滿足其對如此多通道同步采集和高速即時測量的需求，特別是在同時進行諧波分析、瞬態響應測試和多點同步監測的應用場景時，表現尤為突出。

挑戰

傳統測量系統受限于臺式設備通道數量，往往采用多次分時測量的方式，這不僅大大降低了測試效率，更嚴重的是無法保證各通道數據的同時性，導致分析結果存在時間相關性缺陷。在先進的高速信號采集中，存在以下3個難點：

1. 時序同步精度不足的問題日益凸顯，信號間的相位關系難以準確捕捉。

2. 海量數據的實時處理需求給傳統臺式儀器系統帶來了巨大壓力，系統集成復雜度高。

3. 不同設備間的兼容性問題也使得整個測試流程的穩定性受到挑戰。

解決方案

針對客戶在多通道高速同步測量方面面臨的技術挑戰，簡儀提供了基于PXIe架構的創新解決方案。該方案集成了6張PXIe-9818和1張PXIe-9817高速數字化儀，構建了具備52個同步測量通道，最高125 MS/s采樣率，優于0.5%精度的高性能電氣物理測量系統。感謝搭載intel 11代i7 CPU的簡儀PXIe-3127a高速控制器；高達24 GB/s持續總線吞吐量的PXIe-2722G3機箱；和2塊2 TB的簡儀PXIe-825高速SSD模塊，系統實現了用戶前所未有的采集吞吐量和即時處理能力。

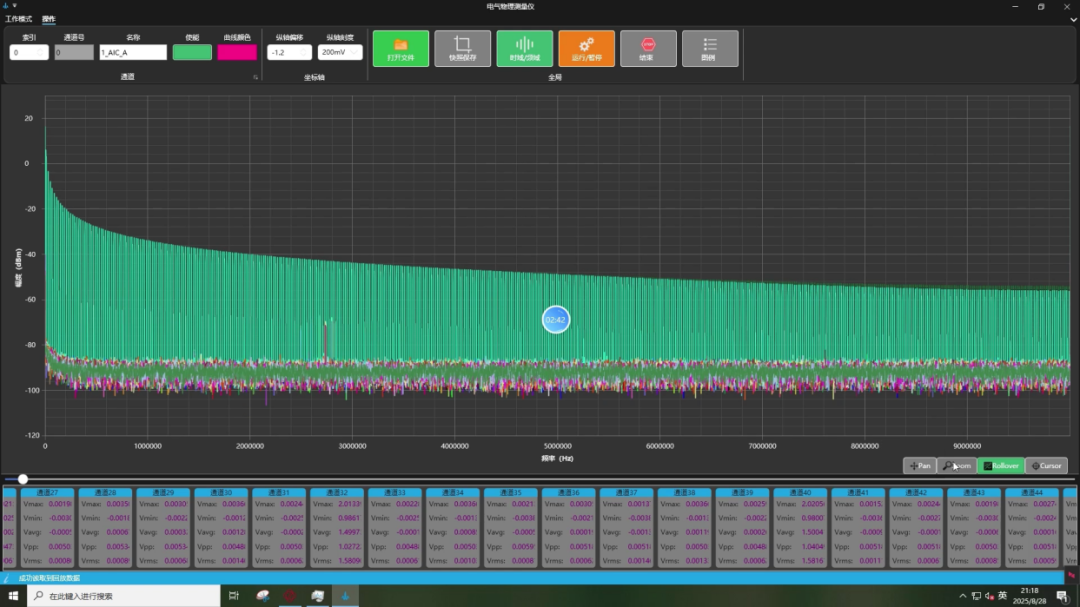

系統能夠以50 MS/s的采樣率同時完成52個通道的連續流盤采集，并在采集過程中實時顯示時域計算結果。同時該系統可以使用32通道125 MS/s采樣率進行更高采樣率下的信號分析。這些特性極大地提升了測試效率，使工程師能夠即時觀察和分析測量結果。并且系統還配備了強大的數據后處理功能，用戶可以回放采集的原始信號數據進行深入的FFT頻譜分析，為故障診斷和性能優化提供全面的數據支持。

通過精密的時鐘同步技術和智能觸發機制，系統確保了52個通道間的高度同步性，有效解決了多通道測量中的時序偏差問題?；赑XIe高速總線架構，系統實現了數據的高速傳輸和實時處理，完全滿足了客戶對大數據量、高實時性的測量需求。

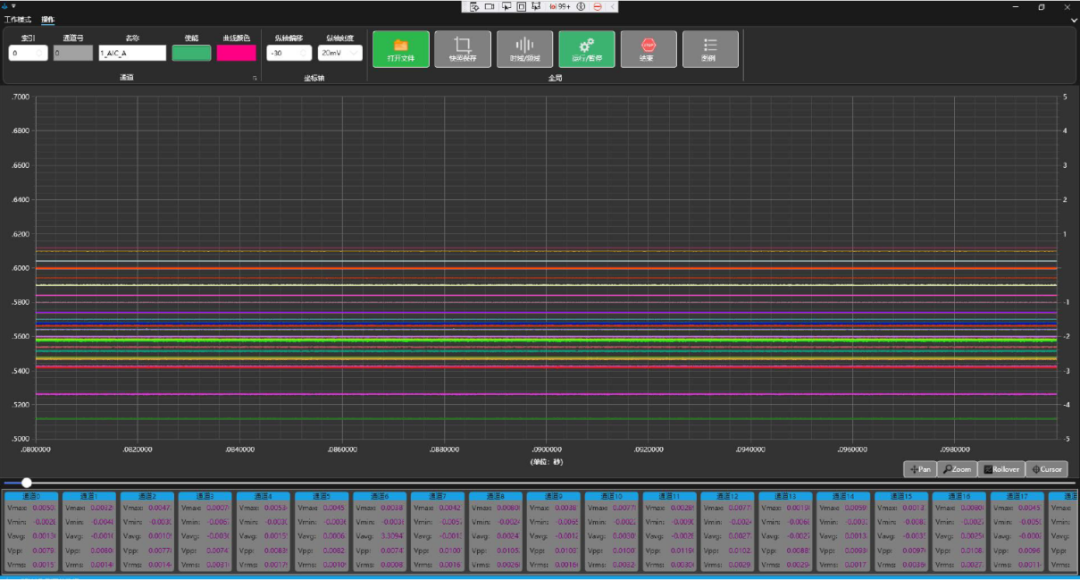

應用展示

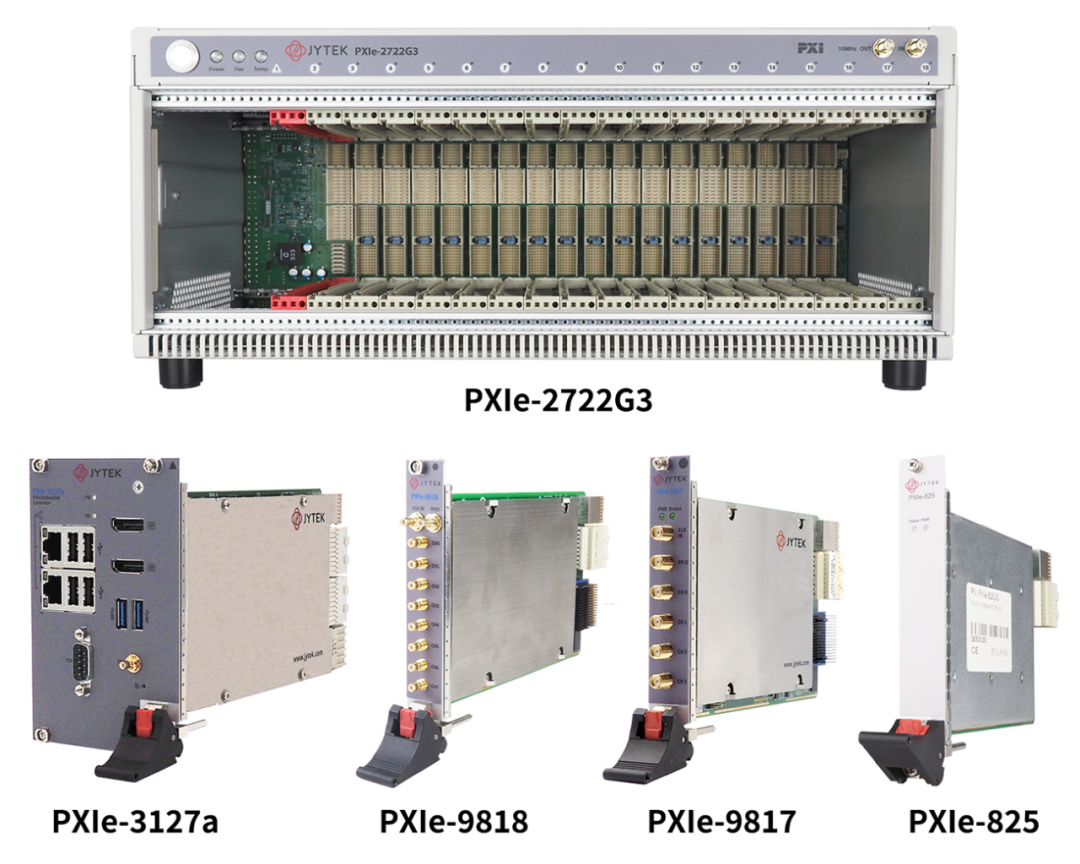

使用的簡儀產品

硬件

PXIe-2722G3：高數據傳輸帶寬18插槽Gen3 PXIe機箱

PXIe-3127a：高性能第11代IntelCorei7-11850HE處理器PXIe控制器

PXIe-9818：高精度0.49%，16位分辨率，8通道，125 MS/s 數字化儀

PXIe-9817：高精度0.49%，16位分辨率，4通道，125 MS/s數字化儀

PXIe-825：固態磁盤存儲模塊，單塊可高達到8TB，2.7GBS/s讀寫速度

軟件

基于開源免費的銳視測控軟件SeesharpTools開發應用程序

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C# 語言開發，提供了一個強大且易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC(原理驗證)服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

通過采用簡儀科技的解決方案，客戶成功實現了對多軌道電流運行情況的高精度測量與分析。該方案憑借卓越的多通道同步采集能力和高達125 MS/s的采樣性能，為客戶提供了全面深入的電氣物理測量解決方案。不僅顯著提升了測試效率和數據質量，更在實時流盤采集、時域計算顯示以及信號回放與FFT分析等方面展現出優異性能。
