在國家國防戰略的指引與感召下，航晶公司一直致力于對于進口產品芯片的國產化工作，在此今天我們能夠榮幸的宣布，經過科研團隊的潛心公關與不懈努力，我們再次成功完成了對進口PA85運放的國產化pin-to-pin的替代，在高壓、高速運放領域開啟了新的篇章。這不僅標志著我們在核心元器件國產化替代的道路上取得了又一重大突破，更是以拳拳之心回報國家支持，以實干實果助力民族工業發展的有力踐行。

相比于普通運算放大器，PA85以其高供電電壓、極高的壓擺率、大輸出電流能力與極高的功率帶寬等卓越性能，長期以來被廣泛應用于對性能要求極為嚴苛的領域，在醫療電子設備、工業自動化系統、航空航天測試設備、高精度電源等方面有著不可或缺的作用。

概 述

當前航晶公司推出了全國產化產品HJGPA85，其不僅具有對進口PA85的pin-to-pin特性，在上述的重要參數方面，也達到了當前實際應用的先進水平，這意味著選擇航晶公司的HJGPA85，國內廣大客戶在享受優異性能運放的同時，將獲得更穩定、更可靠的供應鏈保障以及更及時高效的本土化技術服務支持。

HJGPA85是一款采用符合GJB2438內控指示要求的厚膜集成工藝設計完成的高壓、高帶寬的MOSFET型運算放大器，其輸出電流能力可達200mA。采用雙電源電壓供電模式下供電電壓最高可達±150V，單電源供電可達﹢300V。其安全工作區域無二次擊穿設置，可以通過選用合適的限流電阻以適配所有形式的負載。

采用金屬全密封外殼TO-3-L密封封裝（尺寸兼容進口TO-3封裝），使得與內部電路完全電氣隔離以可以直接使用散熱器。

主要特點有：電源電壓范圍寬（±20V~±150V）、功率帶寬高（200KHz）、壓擺率高（100V/μs）、可靠性高等。

可以應用于壓電換能器激勵、可編程電源、靜電換能器與偏轉系統等領域。

電原理圖

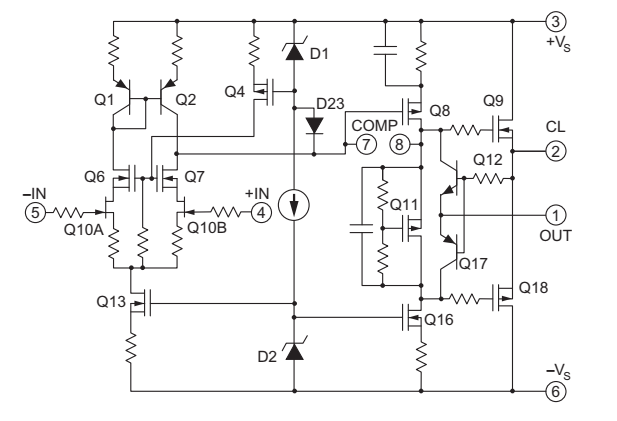

圖1 HJGPA85電原理框圖

封裝形式及尺寸圖

1．封裝形式

采用TO-3-L金屬全密封封裝，外形尺寸見下圖2及實物圖。

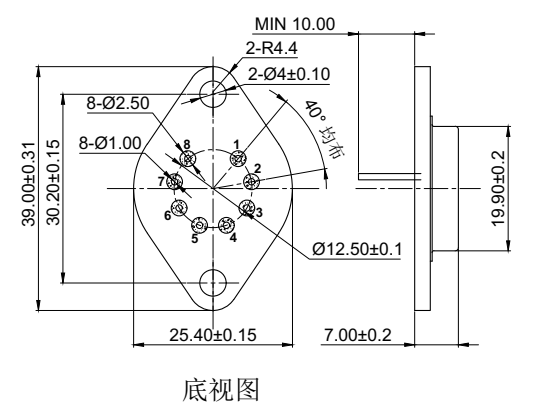

圖2 TO-3-L封裝尺寸圖

圖3 HJGPA85實物圖

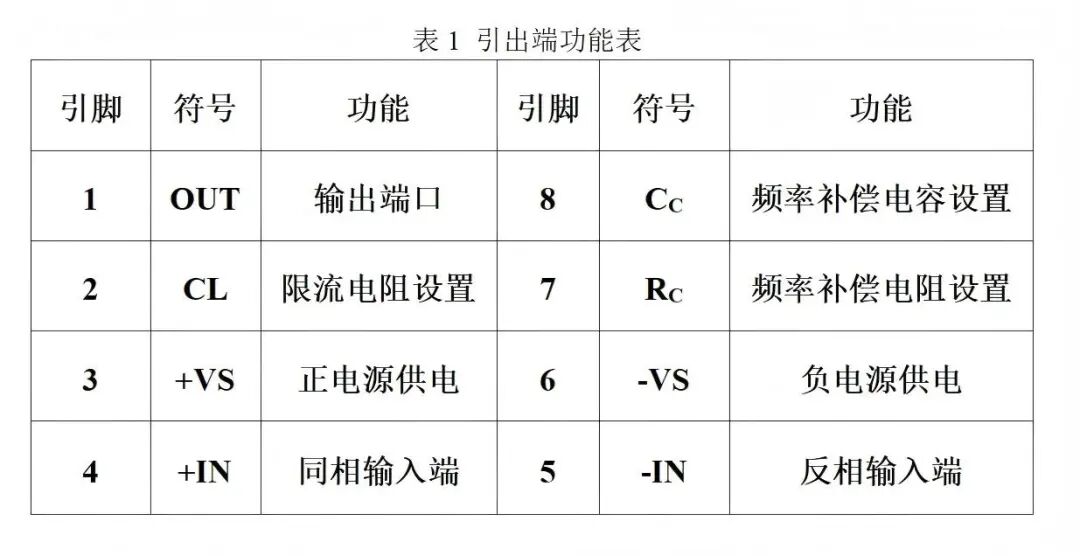

2.引出端排列及功能

圖4 HJGPA85封裝頂視圖

絕對最大額定值

電源電壓-VS~+VS ±160V

持續輸出電流 200mA

差分輸入電壓 ±20V

共模輸入電壓 ±Vs

工作溫度范圍 -55℃～+125℃

貯存溫度范圍 -65℃～+150℃

引線耐焊接溫度（10s） +300℃

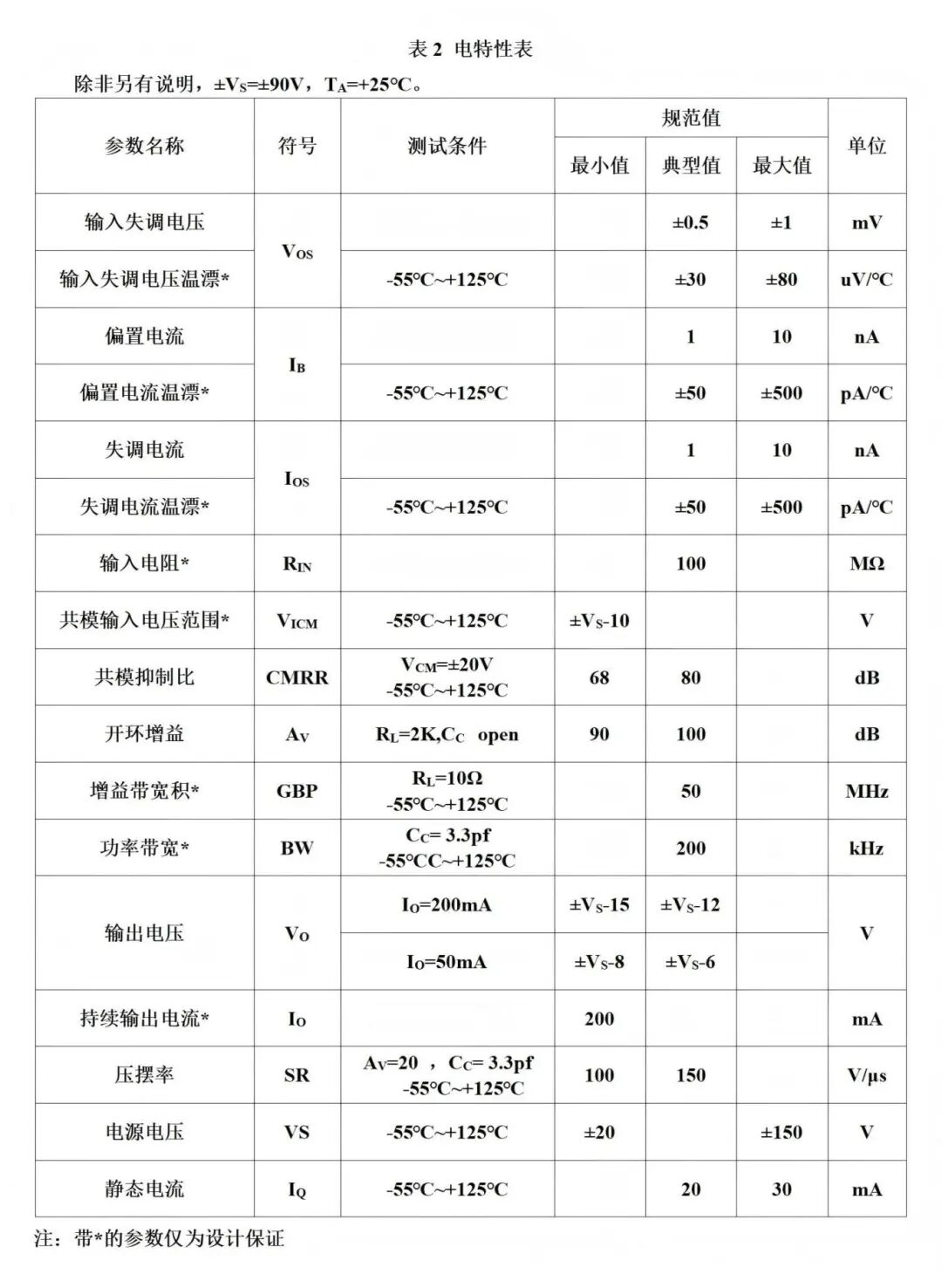

電特性

典型應用

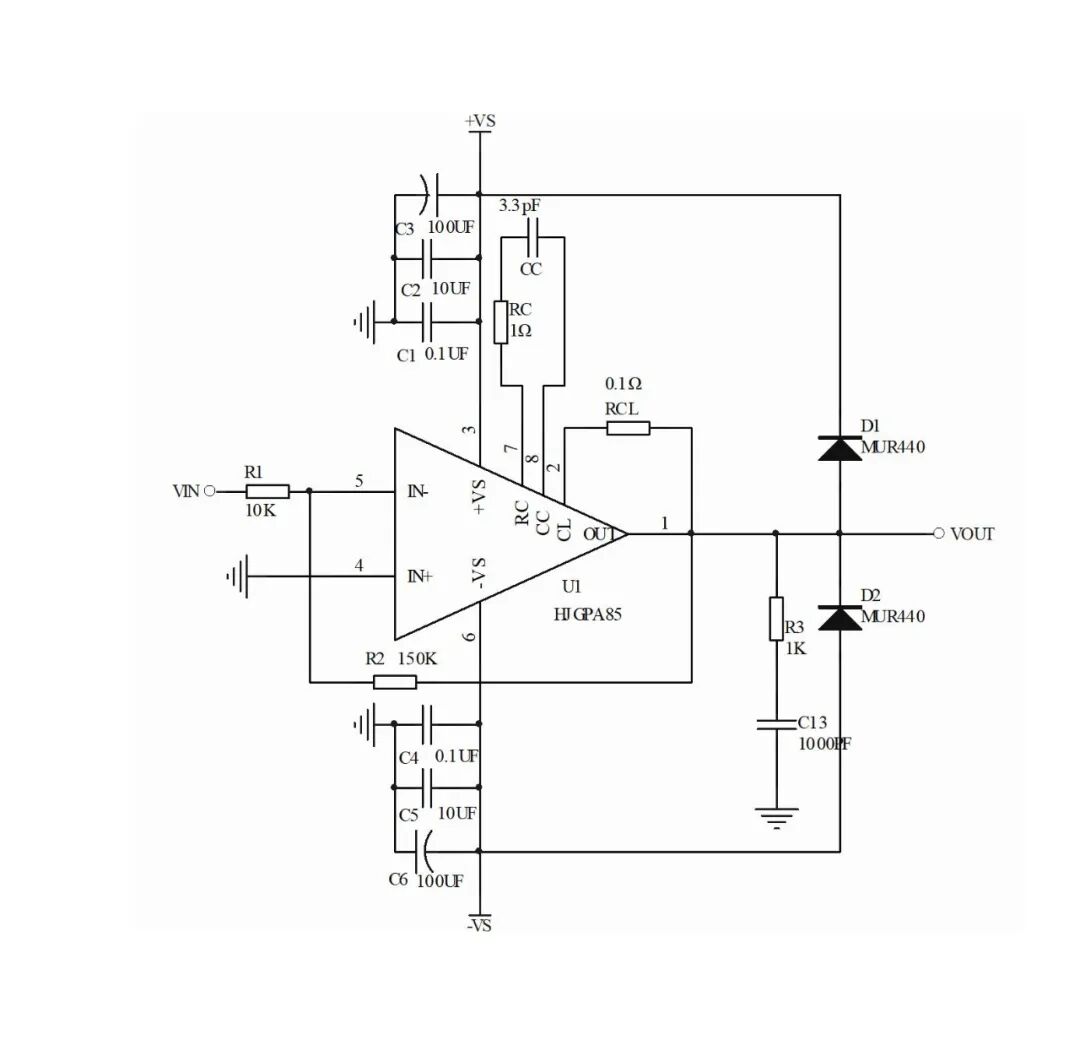

圖5 HJGPA85典型應用圖

1.產品HJGPA85內置有安全工作區域網絡，可以通過外接電阻RCL對器件的最大輸出電流能力進行限制，基本滿足下述公式的要求：

2.通過外置的電阻RC與電容CC的改變可以對器件的頻率特性進行調節，電阻與電容的值越小，器件的高頻特性便越好。

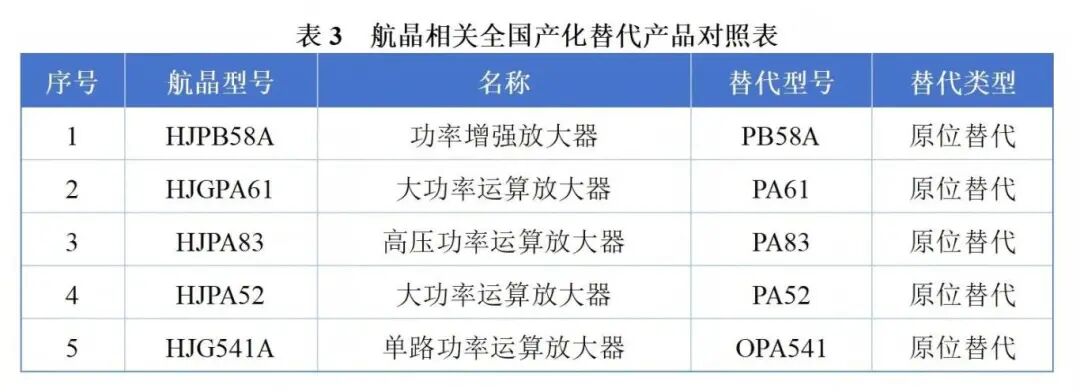

相關產品
