Microchip Technology MCP16367評估板設計用于評估和演示MCP16367降壓DC-DC轉換器的功能。 該評估板具有2.2MHz的PWM開關頻率、內部軟啟動、內部補償、內部電流限制和內部自舉二極管。MCP16367評估板需要外部實驗室電源和負載。

數據手冊：*附件：Microchip Technology MCP16367 評估板用戶指南.pdf

特性

• 輸入電壓范圍：4V（啟動后）至48V
• 3.3 V 輸出電壓
• MCP16367的自動PFM/PWM工作模式
• PWM開關頻率：2.2MHz
• 典型器件關斷電流低至3μA
• 典型設備靜態電流（非切換）低至18μA
• 集成N溝道降壓開關導通電阻：500mΩ
• 內部補償
• 內部軟啟動
• 內部自舉二極管
• 內部電流限制
• 電源良好輸出
• 過熱保護（裸片溫度超過155°C，遲滯為25°C）

測試設置

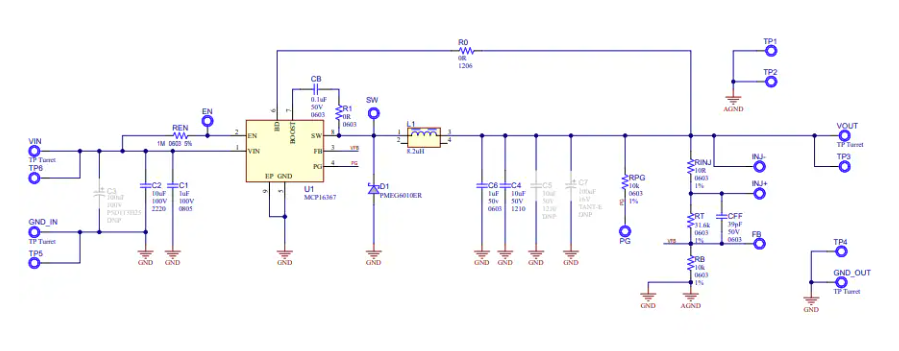

原理圖

?MCP16367評估板用戶指南總結?

?1. 產品概述?

• ?核心器件?：MCP16367/8/9系列高效降壓DC-DC轉換器，輸入電壓4.0V-48V，輸出電流400mA（3.3V輸出），集成N溝道MOSFET（500mΩ導通電阻）、峰值電流模式控制及內部補償。
• ?封裝?：8引腳3mm×3mm VDFN（帶可焊側翼），通過AEC-Q100汽車級認證。
• ?工作模式?：
  • ?MCP16367?：自動PFM/PWM模式（輕載高效）。
  • ?MCP16368?：僅PWM模式（低噪聲）。
  • ?MCP16369?：PWM+頻率抖動（EMI優化）。

?2. 評估板特性?

• ?輸入范圍?：4.0V（啟動后）至48V（瞬態耐受）。
• ?默認輸出?：3.3V@400mA（12V輸入），效率>90%（典型值）。
• ?關鍵功能?：
  • 內部軟啟動、自舉二極管、電流限制。
  • 電源良好（PG）指示（輸出達93%標稱值時觸發）。
  • 過溫保護（155°C觸發，25°C遲滯）。

?3. 硬件設計?

• ?典型電路?（3.3V輸出）：
  • ?輸入電容?：10μF陶瓷電容（100V）。
  • ?電感?：8.2μH（推薦Würth Elektronik 7440690082）。
  • ?二極管?：60V肖特基（PMEG6010ER）。
  • ?反饋電阻?：RTOP=31.6kΩ，RBOT=10kΩ（VFB=0.8V）。
• ?布局要點?：
  • 開關節點（SW）路徑短，地平面完整。
  • 提供頂層/底層銅層、絲印層設計圖（含測試點布局）。

?4. 使用步驟?

1. ?供電與負載連接?：
   • 輸入電壓>VOUT，負載接VOUT/GND端子。
   • EN引腳默認上拉使能。
2. ?輸出驗證?：
   • PFM模式：3.3V±200mV；PWM模式：3.3V±20mV。
3. ?輸出電壓調整?：
   • 修改RTOP/RBOT電阻分壓比（公式：VOUT = 0.8V × (1 + RTOP/RBOT)）。
   • 需同步調整電感值（如5V輸出用15μH）。

?5. 性能數據?

• ?效率曲線?：輕載（5mA）效率>80%，滿載（400mA）>90%（12V輸入）。
• ?負載瞬態響應?：125mA?400mA階躍下，輸出電壓波動<50mV（4μs恢復）。
