深圳市品控科技開發有限公司成立于2011年，是一家集研發、生產、銷售于一體的綜合性企業。公司是一家專注于應力應變測試技術研發和應用的企業，為3C電子、汽車電子、半導體行業提供PCB應變測試解決方案。主營產品：TSK應力測試儀（TSK-8、TSK-32、TSK-64系列）、DL-1000系列和DL-2000系列。TSK應變片、PCB視覺打標和應變測試服務應力測試儀。應力測試儀主要用于PCB板通用應變測試測試，可用于SMTDIP分板ICTFCT打螺絲組裝震動跌落可靠性測試等等，PCB應力應變測試,品質保證，并提供應力代測測量服務。

TSK-32系列、TSK-64系列、DL-1000系列、DL-2000系列都是便攜式應力測試儀，主要用于電路板ICT應力測試、FCT應力測試、組裝應力測試、分板應力測試和跌落應力測試等等，也常用于空調管路應力測試，玻璃應力測，以及一些結構件的應力測試等等。儀器體積小，便攜帶，軟件操作簡單，上手方便，適合廠快速測量并根據IPC/JEDEC-9704標準一鍵自動生成報告。對生產測試流程進行完整的應力測試分析，該系統在滿足常規的應力數值分析、最大主應變、對角應變和應力速率分析，等基本功能要求的同時，根據客戶后續發展需求，進行功能和通道數的擴展（8通道、16通道、24通道、32通道、40通道、48通道、56通道、64通道可根據情況選配）。

應力測試儀原理：
根據應變片電阻的變化來測試應變，將strain gages 的信號, 透過惠斯登電橋模塊加以平衡, 可轉換成相對應的電壓信號,透過測試儀內部的模擬/數字電路后, 可將電壓訊號轉為數位訊號, 再由專用的軟件來擷取并分析這些訊號。

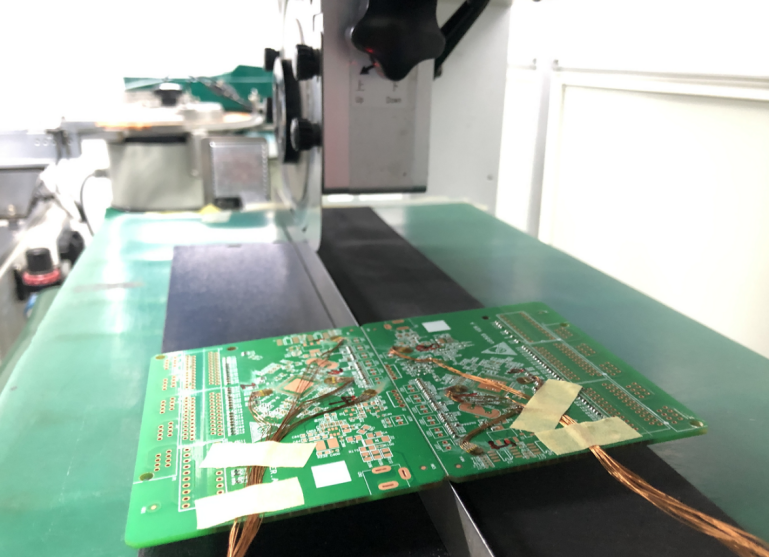

分板制程就是將拼版分為單板的過程。常見的幾種分板方式有：手動掰板、V-cut分板、走刀式分板和銑刀式分板。不管是那種分板方式，在分板的過程中都會對PCB產生應力，這個制程如果我們不去把控，PCB的質量就得不到保障。

只要你有需要進行應力識別的制程，你可以按照以下4個步驟進行PCB應變測試。
1，根據測試版的大小和布局，選取合適的應變片。
2，根據選擇的風險測試點，貼敷好應變片和導線布局。
3，鏈接TSK-32/TSK-64應力應變儀，測出應變值。
4，根據測試的結果進行記錄分析

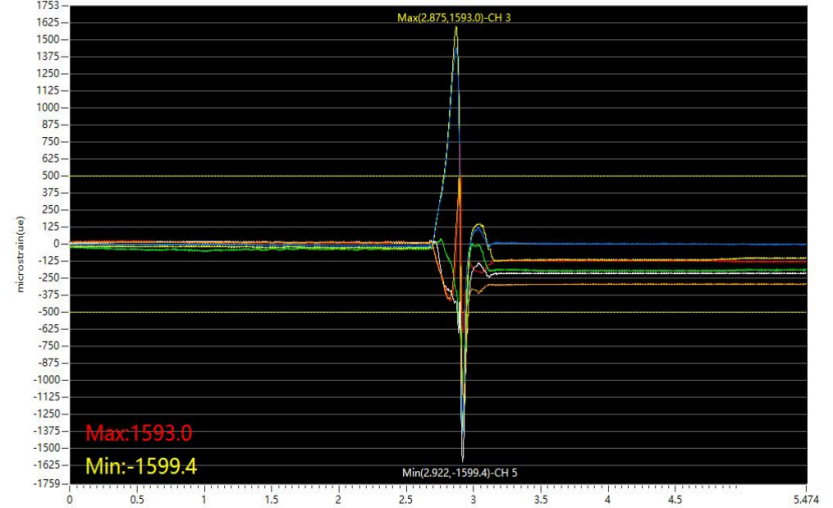

走刀分板機實測波形圖：

經證實，運用應變測量來控制印刷版翹曲對電子工業是非常有利的，而且其做為一種甄別有損制造工藝的方法早已被行業認可。然而，隨著互連密度的增加且變得更脆，翹曲導致?lián)p傷的可能性也在增大。當下需要電路板代工廠和元器件供應商都在客戶指定的應變水平下進行操作。
