作者：DigiKey Editor

在現代電子設備中，電源設計扮演著舉足輕重的角色，無論是消費電子、工業自動化，還是高效能計算系統，都需要穩定且高效率的電能供應，才能確保系統穩定的運行。電源的質量不僅影響設備的可靠性與性能，還關系到整體能源消耗、發熱管理及電磁兼容性（EMC）。

電源設計的核心在于選擇合適的拓?fù)浣Y(jié)構，以滿足不同應用對輸入輸出電壓、功率、效率及安全性的需求。從傳統的線性電源到高效的開關模式電源（SMPS），不同的拓?fù)浣Y(jié)構在轉換效率、散熱特性與成本控制上各具優勢。此外，為了確保電源的穩定運行，設計時還需要考慮元器件選擇、PCB布局、電磁干擾（EMI）控制及熱管理策略。

常見的電源拓?fù)浣Y(jié)構與相關特性

在設計電源時，拓?fù)浣Y(jié)構的選擇對效率、穩定性和成本有重要影響。根據能量轉換方式，電源拓?fù)浯笾驴煞譃榫€(xiàn)性電源與開關電源兩大類，開關電源又可進一步細分多種類型。

線性電源（Linear Power Supply, LPS）的工作原理是利用線性調節器（如LDO, Low Dropout Regulator）來降低電壓，通過電壓差產生的熱量來穩壓。線性電源具有低噪聲、低紋波的特點，適合精密電路，但其轉換效率低，能量容易以熱的形式耗散，其結構簡單，適合低功率應用（如音頻設備、低功率MCU）。

開關模式電源（Switching Mode Power Supply, SMPS）的工作原理是利用高速開關器件（如MOSFET）與電感、電容來調節電壓，提升轉換效率。開關模式電源具有高效率（可達80%～95%）的特點，輸出電壓可調，可升壓或降壓，但需要進行EMI過濾，設計較為復雜。

根據能量流動方式，開關電源可進一步細分為以下幾類：

1. 非隔離型開關電源

非隔離型開關電源這類拓?fù)錄](méi)有變壓器，適用于輸出與輸入共地的應用，其中又可分成降壓式（Buck）拓?fù)?，只進行降壓，輸出電壓低于輸入電壓，可應用于DC-DC轉換，如12V降至5V給MCU供電。降壓式輸出端的電感器和電容器是此拓?fù)涞慕M成部分，輸入電流始終是不連續的，因?yàn)殚_(kāi)關與輸入串聯。當輸入電流不連續時，輸入端需要一個電容器來補償線路電感，并處理輸入電流的較高頻率成分。

來自 [Infineon]

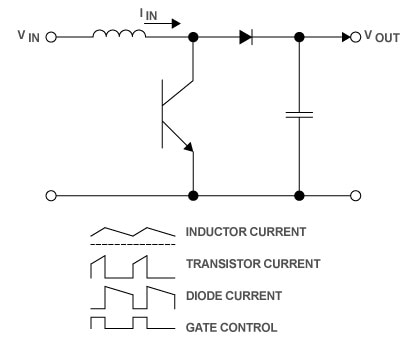

[升壓式（Boost）] 拓?fù)鋭t只升壓，輸出電壓高于輸入電壓，可應用于如3.7V鋰電池升壓至5V USB供電。升壓式是一種DC-DC升壓轉換器，輸入端的電感器和輸出端的電容器是此拓?fù)涞慕M成部分。由于電感器與輸入串聯，因此輸入電流在大部分工作范圍內都是連續的。輸出電流則是不連續的，輸出電容器需要針對最壞情況的紋波電流，以及注意其他要求（例如“保持”時間）進行額定。

來自 [Infineon]

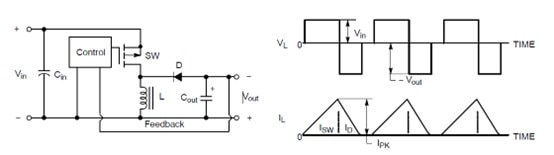

此外，也有[降壓-升壓式（Buck-Boost）] 拓?fù)洌山祲阂部缮龎?，輸出電壓可高于或低于輸入電壓，可?yīng)用于如3V～12V可變輸入轉換為5V穩壓輸出。降壓-升壓式是一種DC-DC轉換器，其和反激式轉換器等效，但用單一的電感器來取代變壓器。

來自 [onsemi]

此外，還有[Cuk變換器（Cuk Converter）] 具備降電壓與升電壓功能，且輸出電壓極性與輸入相反，可應用于雙極性電源應用，如音頻放大器；SEPIC（Single-Ended Primary-Inductor Converter）則允許輸出等于、低于或高于輸入電壓，且無極性反轉，可應用于電池供電設備，如執行LED驅動。

2. 隔離型開關電源

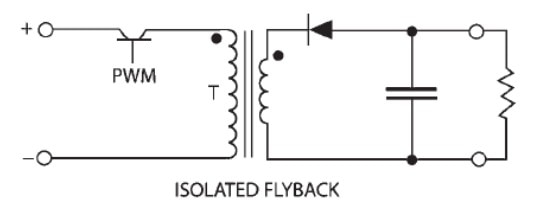

隔離型開關電源這類拓?fù)渫ㄟ^(guò)高頻變壓器來實現輸入與輸出隔離，提高安全性與應用范圍。其中包括[反激式（Flyback）] 拓?fù)洌浣Y(jié)構簡單，適合低功率應用（<100W），可應用于手機充電器、待機電源。反激式可以用在AC-DC轉換及DC-DC轉換，反激式變換器可以視為是有變壓器的降壓-升壓轉換器，原理類似降壓-升壓轉換器，而將其電感器轉換為變壓器，因此除了電壓轉換外，還有變壓器隔離的效果。

來自 [XP Power]

[順向式（Forward）] 拓?fù)涞哪芰靠芍苯觽鬟f到負載，適用于中等功率（50W～300W），可應用于通信設備、工業電源。順向式是一種配合變壓器的DC-DC轉換器，輸出電壓可以高于或低于輸入電壓（依變壓器匝數比而定），也可以提供電源和負載之間的電氣隔離。

來自 [onsemi]

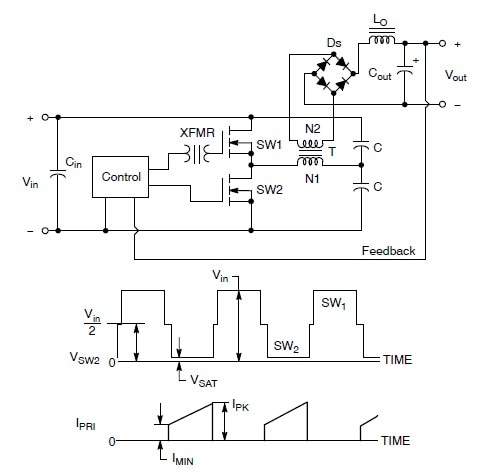

此外，還有半橋式（Half-Bridge）拓?fù)涞霓D(zhuǎn)換效率較高，適用于100W～500W，可應用于伺服驅動、LCD電視電源。半橋式是DC-AC降壓轉換器，它是一個“雙象限轉換器”，因?yàn)樨?fù)載電流可以雙向流動。與降壓轉換器的情況一樣，輸入電流是不連續的，需要輸入電容器來補償線路電感，并處理輸入電流的較高頻率成分。

來自 [onsemi]

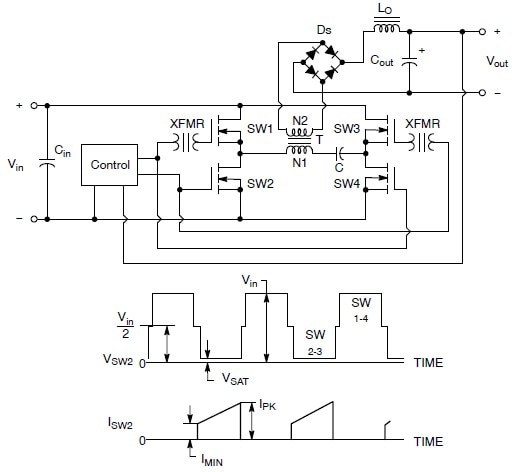

全橋式（Full-Bridge）拓?fù)鋭t適合大功率應用（500W以上），能源效率更高，可應用于服務器電源、UPS。兩個半橋可以形成全橋式拓?fù)?，可以從單一電壓源產生交流輸出，而無需中性線，其對變壓器的利用效率最高，在這幾種轉換器中輸出功率最高。

來自 [onsemi]

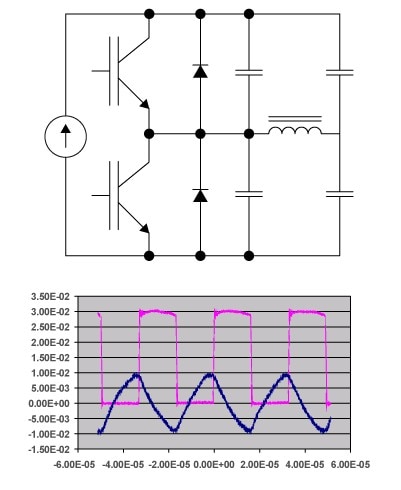

[諧振式（LLC, Resonant Converter）] 拓?fù)鋭t是通過諧振技術減少開關損耗，提高效率，可應用于伺服驅動、高效電源。諧振式拓?fù)涫抢弥C振轉換電能的切換式電源供應器，多半是DC-DC轉換器，其中有由電感器件及電容器形成的諧振電路，會在特定頻率共振，LLC諧振轉換器中則有二個電感器和一個電容器串聯，負載和一個電感器并聯。

來自 [Infineon]

3. 其他特殊拓?fù)?/strong>

除了線性電源與開關電源之外，也還有其他特殊的拓?fù)洌p向升壓-降壓式拓?fù)淇呻p向傳輸能量，適用于儲能系統，如電池充放電管理；Zeta變換器則與SEPIC相似，但輸出極性與輸入相同；H橋（H-Bridge）則常用于電機驅動，如無刷電機控制。

選擇電源拓?fù)鋺?yīng)考慮的要素

那究竟該如何選擇適合的拓?fù)淠兀渴紫纫瓤紤]功率需求，像是小于10W時，適合采用線性電源、降壓式、升壓式、反激式，10W～100W時則可采用反激式、順向式、半橋式，100W時則適合采用全橋式、LLC諧振式。

此外，要考慮輸出電壓需求，如果只需要降壓，則可采用降壓式、反激式，只升壓時可采用升壓式拓?fù)?，若想同時支持可降壓／升壓時，可采用升壓-降壓式、SEPIC。另外還需考慮是否需要進行隔離，若需要隔離，可采用反激式、順向式、LLC諧振式，不需要隔離時可采用降壓式、升壓式拓?fù)洹?/p>

另外還有效率與成本考慮，若追求高效率，則可采用LLC諧振式、全橋式拓?fù)洌糁匾暤统杀?，則降壓式、反激式拓?fù)鋾?huì)是更好的選擇。不同拓?fù)涓饔袃?yōu)缺點，選擇時需根據應用需求權衡效率、成本與體積。

結語

電源設計是電子工程中不可或缺的一環，影響著系統的穩定性、效率與可靠性。通過深入理解不同的電源拓?fù)浣Y(jié)構，我們可以根據應用需求選擇最合適的架構，例如線性穩壓器適用于低功率與低噪聲場景，而開關模式電源則適合高效能、高功率應用。此外，在設計過程中，關鍵技術如EMI抑制、熱管理、PCB布局與元器件選擇，都會直接影響電源的性能與壽命。

隨著技術的不斷進步，新型電源技術如數字電源控制、氮化鎵（GaN）與碳化硅（SiC）功率器件的發展，正在提升電源的效率與功率密度，使電子設備能夠更加節能與高效。在未來，如何優化電源拓?fù)浣Y(jié)構、降低損耗、提高能源效率，將成為設計者持續探索的重要課題。

除了本文所介紹的電源拓?fù)浣Y(jié)構之外，我們還將為您介紹電源電路的設計技巧與離散電源解決方案和常見的設計錯誤，以及PMIC特性與電路設計等電源技術的詳細解析，敬請期待。
