隨著電子系統體積的不斷縮小和功能越來越密集，設計人員面臨著確?？煽炕ミB的挑戰。這一點在工業、醫療、軍事以及航空航天領域尤為突出。在這些領域，不僅要求連接器結構緊湊，而且能夠承受振動、熱循環和其他應力。為應對這些挑戰，設計人員需要那種兼具可靠性和空間效率的緊湊型互連解決方案。

本文將探討此類互連的關鍵要求，包括端子密度、可靠的配接機制、耐熱性以及信號和功率大小。然后介紹 [Samtec]的多功能連接器生態系統，并說明如何使用該系統來滿足這些要求。

緊湊布局中的連接器設計和導線布線

在為空間受限型設計選擇連接器時，觸頭距離（即觸頭間距）是首要考慮因素。間距越小，連接器越緊湊。

連接器的多樣化同樣非常重要。例如，單排連接器可能是導線穿過狹窄空間的最佳選擇，而雙排連接器則可以提供更高的觸頭密度。同樣，能將針座垂直或水平安裝到印刷電路板（PC 板）上，使得在狹小間隙內工作變得更容易。

此外，還需在帶狀電纜和分立導線之間進行選擇。雖然兩種方案各有優勢，但分立導線解決方案可提供更多的走線選擇。這點在需要分支互連的應用中尤為重要，因?yàn)樵诖祟悜?yīng)用中，一個電纜組件必須匯集來自設備內多個位置的導線（圖 1）。

圖 1：圖中所示為分立式電線系統，用于簡化導線聚集以及在單個組件中使用多種類型的連接器。（圖片來源：Samtec）

分立式電線的另一個優點是可以在一個組件中使用不同樣式的連接器，以滿足不同組件和子系統的要求。分立式電線還能在組件內靈活地組合電源和信號導線，并可選用色碼來識別每根導線的用途。

連接器在苛刻條件下的保持力和熱兼容性

運行過程中意外脫開，是威脅互連器件可靠性的主要因素之一。在較大型系統中，使用螺釘、緊固件或螺母等緊固件可以防止互連器件在機械應力作用下發生分離。然而，較小型系統往往空間不足，因此不適用這種方法。

在需要頻繁插接的系統中，這些挑戰更加復雜。無論是出于維護需要、現場升級還是重新配置，頻繁連接和斷開都需要安全、易用的保持方法。

為了解決這些問題，通常需要采用緊湊型鎖止機構。這樣，無需使用工具或輔助緊固硬件，徒手就能牢固地接插和斷開連接器。

材料選擇也是一個重要的考慮因素。連接器外殼和電線絕緣必須適合具體應用的環境條件，包括預期的工作溫度范圍以及任何適用的安全或監管要求。

小型互連器件中的電源傳輸和信號完整性

雖然尺寸是空間受限型設計的主要考慮因素，但小型連接器仍必須滿足相應的電氣要求。即使觸頭間距很小，互連器件仍需保證出色的信號質量，并能承載足夠的電流和電壓水平，以支持供電需求。

鑒于這些因素，觸頭和端子的設計就顯得愈發重要。它們的幾何形狀應確?？煽康挠|頭間距，所用材料應耐腐蝕，從而長期保持信號完整性。雙彈性葉片設計在這種情況下尤其有用，因?yàn)檫@種設計有助于在寬溫度范圍和振動情況下始終保持穩定的觸頭壓力，這對于在苛刻環境中避免信號丟失或電源中斷至關重要。

適用于空間受限系統的高性能互連平臺

Samtec 的 [Micro Mate]分立式電線系統專為滿足空間有限型應用需求而設計。Micro Mate 平臺的顯著特點是其 1 mm 觸頭間距，這使得權系列連接器封裝都非常緊湊。解決方案適用于電纜到板、電纜到電纜和電纜到面板的應用，廣泛地提高了設計靈活性。Gecko SL 系列的主要特點如下：

• 單排或雙排配置，總觸頭數為 2 至 40 個，可滿足各種信號和輸入/輸出密度要求
• 單閂鎖或雙閂鎖機制，在機械壓力環境下保證安全配接
• 額定電壓高達 250 VAC 和 353 V DC ，每個觸頭的額定電流高達 2.7 A，可同時支持信號和適度功率傳輸
• 雙彈性葉片鍍金觸頭系統，可在苛刻環境中確保穩定的連接和出色的信號質量
• 可選用特氟龍含氟聚合物護套，以增強耐化學性，并能兼容無鹵或高溫應用

除標準電纜組件外，Samtec 還針對定制布線提供組件級解決方案。這些解決方案支持創建定制化組件設計，最大限度地提高特定應用設計的空間利用率和布線靈活性。

使用現成的組件簡化集成

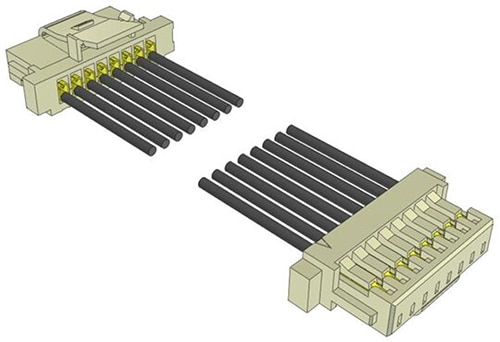

Micro Mate 電纜對電纜解決方案的典型產品如 [S1SS-08-28-GF-06.00-L1] （圖 2）8 位單排組件，其兩端均配有矩形插座。

圖 2：S1SS-08-28-GF-06.00-L1 采用免工具正向閂鎖機制，以確保連接牢固。（圖片來源：Samtec）

在連接器外殼中內置了堅固耐用的免工具正向閂鎖機制，是該解決方案的一個顯著特點。即使在惡劣的工作條件下，這種閂鎖也能確保連接可靠。在日常維護過程中，這種閂鎖還能實現手動分離，無需使用螺釘或緊固件，這在難以使用工具的狹小空間內尤其有用。

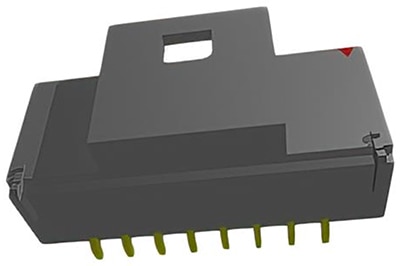

電纜組件可與各種 Micro Mate 接插頭配接，這些接插頭包括一個集成鎖扣斜面，可確保穩固的連接。 [T1M-08-F-SV-L]就是一個典型示例（圖 3）。這種水平表面貼裝式扁平接插頭支持電路板邊緣安裝，有助于最大限度地降低電路板上方的垂直高度。這種配置的絕緣高度僅為 5.51 mm，可支持較小的板對板間距，但不會影響機械堅固性。

圖 3：T1M-08-F-SV-L 接插頭是一種水平表面貼裝解決方案，適用于垂直空間有限的應用。(圖片來源：Samtec）

免工具面板安裝式解決方案

在無法使用安裝螺釘或其他緊固件的情況下，面板安裝式互連器件會帶來其他挑戰?？凼酵蛊山鉀Q這一問題。

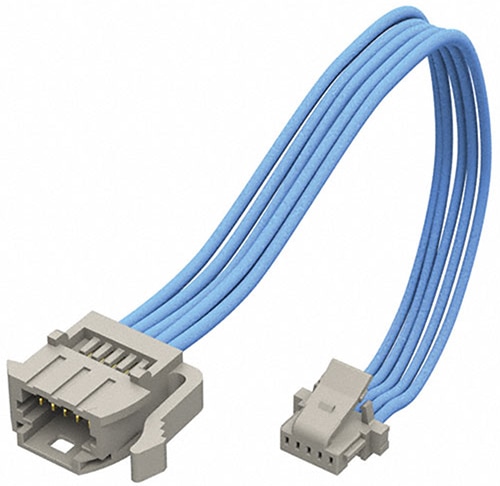

例如，[T1PST-05-28-GF-02.0-A-T3](圖 4）電纜到面板組件的特點是其堅固耐用的插座，集成了卡扣式凸片，可將連接器自動固定在面板開孔處，而無需專用的固定五金件。該組件可適應的面板厚度范圍為 0.033 至 0.090 英寸 (in)。

圖 4：T1PST-05-28-GF-02.0-A-T3 采用卡入式互連設計，可實現快速、免工具面板安裝。(圖片來源：Samtec）

由于無需使用緊固件，設計人員可以為指示燈、按鈕或開關等其他功能性元件留出寶貴的面板空間。該組件還展示了 Micro Mate 平臺的多功能性。在這種配置中，可為電纜選用特氟龍含氟聚合物護套，其額定溫度范圍為 -40°C 至 +125°C，適用于高溫或無鹵應用。

定制互連組件和工具支持

雖然現成的組件使用便捷，能夠滿足許多互連需，但空間受限型設計往往需要定制方案。例如，應用可能需要分支電纜走線或在單排和雙排引腳布局之間過渡，以優化空間使用情況。這些技術對于手持式診斷工具或無人機子系統等復雜外罩來說特別有用，因?yàn)樵谶@類外罩中，電線必須穿過不規則空間并繞過其他機電器件。

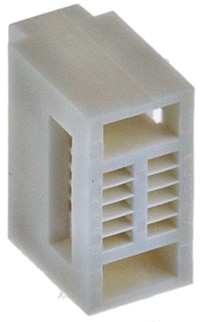

為滿足定制要求，Samtec 提供組件級解決方案，使工程師能夠從頭開始構建 Micro Mate 組件或改造現有組件以滿足其需求。例如圖 5 所示的 [IDT1-05] 外殼插頭。這種雙排解決方案旨在最大限度地提高觸頭密度。

圖 5：IDT1-05 外殼插頭可用于創建雙排布局中配有十根電線的定制組件。(圖片來源：Samtec）

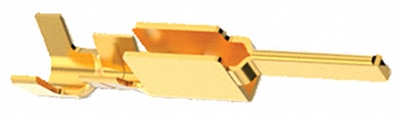

定制設計使用與工廠組裝產品相同的鍍金雙彈性葉片觸頭。如圖 6 所示，[TC37R-01-GF] 觸頭具有較大接觸面積以及 0.076 微米 (μm) 鍍金層，可確保低電阻和長期可靠性。

圖 6：TC37R-01-GF 觸頭采用雙彈性葉片鍍金設計，電阻抵、可靠性高。（圖片來源：Samtec）

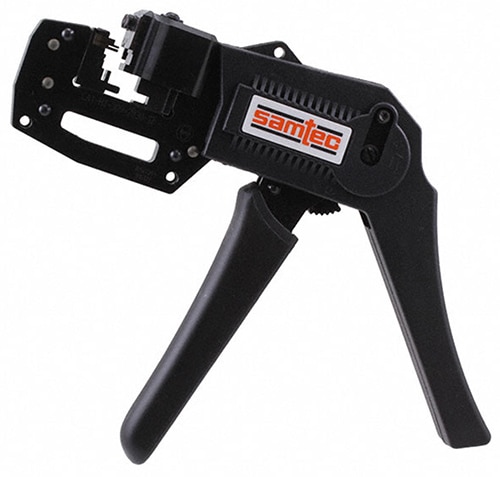

要保持穩定的連接質量，適當?shù)墓ぞ弑夭豢缮佟Ｓ糜?Micro Mate 系列的 [CAT-HT-309-2830-12] （圖 7）手動壓線鉗可幫助技術人員使用 28 或 30 AWG 電線構建定制組件，這些組件的機械和電氣完整性可媲美工廠制造的解決方案。

圖 7：CAT-HT-309-2830-12 手動壓接器支持使用 28 或 30 AWG 電線可靠地手動組裝 Micro Mate 互連組件。(圖片來源：Samtec）

結語

空間有限型系統需要采用在緊湊性、耐用性和電氣容量之間達到平衡的互連器件。Micro Mate 分立式電線平臺通過微型化的 1 mm 間距解決方案滿足了這些需求。無論是連接內部子系統還是提供面板接口，該平臺都提供了廣泛的選擇，支持靈活的高性能布線設計。
