隨著用戶不斷采用替代能源，離網電力解決方案正變得越來越流行。由于方案中的光伏 (PV) 電池板使用最大功率點跟蹤技術 (MPPT)，因此這些系統的安裝和配置非常復雜。同時選件組合需要多個逆變器和充電器，從而增加了成本。

設計人員現在可以通過使用單個一體化 AC/DC 充電、DC/AC 逆變和 AC 旁路裝置，來簡化離網供電和電池充電過程并降低成本。

本文首先簡要回顧了離網供電應用和光伏電池板/MPPT 充電的復雜性。然后介紹 [MEAN WELL] 的一體化裝置，說明它們?nèi)绾魏喕惭b和操作，同時降低成本。同時使用一個居家應用展示了使用一體化產品的優勢。

什么是離網供電應用？

離網供電之所以越來越受歡迎，是因?yàn)榧夹g(shù)已經成熟，這些系統既可靠、高效，又具有成本效益，能夠讓用戶擺脫電網設施的束縛。

顧名思義，離網電力不是來自公用電網，而是通常來自將陽光轉化為電能的光伏板。風能也是一種選擇。

要實現完全的電網自主，離網系統需要幾個關鍵組件：

• 光伏電池板：將太陽光轉換為直流電
• 外部太陽能 MPPT 充電器：優化流向蓄電池的電能，最大限度地儲存能量
• 電池：用于儲存光伏電池板產生的能量
• DC/AC 逆變器：將電池電量轉換為家用電器所需的交流電

雖然許多用戶都在努力實現完全的能源自主，但他們也明白，光伏電池板可能無法持續為所有家用系統提供足夠的電力，因此他們會采取明智的預防措施，與電力公司建立聯系。電網輸入的交流電被轉換成直流電，以提升電池能量（圖 1）。

圖 1：所示為光伏板供電的離網電力系統，帶有備用公用電網交流輸入。（圖片來源：MEAN WELL）

自主離網系統切實可行，但實現起來并不簡單。安裝和維護都需要注意，而增加回電裝置為電池充電則增加了復雜性。假設光伏電池板安裝在最佳位置和角度，蓄電池有足夠的容量來儲存足夠的能量，以便在日照時間有限或?yàn)榱愕那闆r下為住宅供電，那么外部太陽能 MPPT 充電器、AC/DC 充電、DC/AC 逆變和 AC 旁路就是決定系統功效的關鍵因素。

逆變器的工作之一是將光伏電池板和電池組成的系統產生的直流電轉換成 230 V/60 Hz 的輸出。像 MEAN WELL [ISI-501-212B] 逆變器這樣的產品可接受 12 VDC 輸入，提供 450 W 真正弦波輸出，總諧波失真 (THD) <3% ，AC 調節為 ±3%。

在圖 1 所示的架構中，逆變器作為 MPPT 光伏充電器運行，包括鉛酸電池所需的恒流和恒壓充電特性。MEAN WELL 設備的充電電流高達 30 安培 (A)，MPPT 電壓范圍為 25 V 至 50 V，可為開放式或密封式鉛酸蓄電池充電。

什么是 MPPT？

MPPT 與光伏電池板等可變電源一起使用，以便在條件變化時最大限度地提取能量。MPPT 可解決光伏電池的功率傳輸效率隨太陽光通量、遮陽、光伏電池板溫度和負載電氣特性的變化而變化所帶來的挑戰。隨著這些條件的變化，能提供最高功率傳輸?shù)呢?fù)載特性（阻抗）也會發生變化。當負載特性使功率傳輸保持在最高效率（即最大功率點 (MPP)）時，系統就實現了優化。MPPT 是根據條件變化調整負載特性以達到 MPP 的過程。

大多數現代 MPPT 的轉換效率約為 93 至 97%。MEAN WELL ISI-501-212B 的典型轉換效率為 98%。

ISI-501-212B 的 MPPT 充電器的輸出可利用光伏電池板的輸出為離網供電系統的電池充電。這是通過定義好的恒流/恒壓充電曲線來實現的，使用 MPPT 來確保最高的電池容量和最大的電池充電周期數（圖 2）。浮充階段將電池保持在接近滿電的水平，以防止自放電。

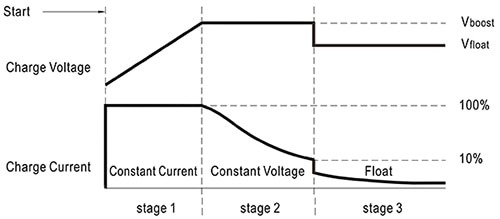

圖 2：所示為使用 MPPT 的恒流/恒壓充電曲線，可優化電池容量，同時最大限度地增加電池充電循環次數。（圖片來源：MEAN WELL）

純正弦波交流電壓的重要性

雖然 ISI-501-212B 的 MPPT 充電器非常關鍵，但它只是離網供電系統的一部分。例如，要將鉛酸電池或鋰離子電池的電能轉換為家用電器所需的交流電壓，就需要進行 DC/AC 逆變。家電必須使用純正弦波交流電壓，以避免功率因數校正等電氣挑戰。

DC/AC 逆變器使用 H 橋電路和控制電路（如脈寬調制 (PWM)）來實現這一功能。將 H 橋和 PWM 相結合，可產生近似正弦波的平均電壓。PWM 通常由一個或多個微控制器單元 (MCU) 控制，包括改變脈沖寬度以產生平均電壓，從而形成近似正弦波。電感電容 (LC) 濾波可進一步降低諧波失真，使波形更平滑，并產生更純凈的正弦波。

例如，MEAN WELL 的 [NTN-5K-148] 連續逆變器使用 MCU 生成真正的正弦波，總諧波失真 <3%（圖 3）。

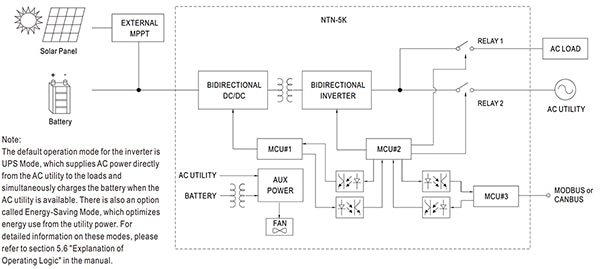

圖 3：NTN-5K-148 連續逆變器使用 MCU 生成真正的正弦波交流輸出，THD <3%。（圖片來源：MEAN WELL）

一機多用

使用光伏電池板、MEAN WELL ISI-501-212B 逆變器和 NTN-5K-148 連續逆變器，設計人員可以構建一個完整的離網系統，而連續逆變器還能提供更多功能。在一個產品中，開發人員可以為電池提供 AC/DC 充電、為電器提供 DC/AC 反向供電以及交流旁路裝置。

NTN-5K-148 需要 48 V 輸入，并產生 110 VAC 輸出。它可以連續提供 4000 W 的功率，峰值效率為 93%。它是 MEAN WELL [NTN-5K] 系列的一部分，擁有多個變體。例如，[NTN-5K-2380] 是一款高度可靠的離網真正弦波 DC/AC 電源逆變器，內置交流充電器和 UPS 功能（交流旁路）。其主要特性包括：采用 MCU 控制的數字設計、可快速響應環境變化并提高了可靠性的精簡控制電路、低噪音的高品質風扇、連續 5,000 W 輸出以及 380 VDC 輸入的 230 VAC 輸出。峰值效率為 94.5%（圖 4）。

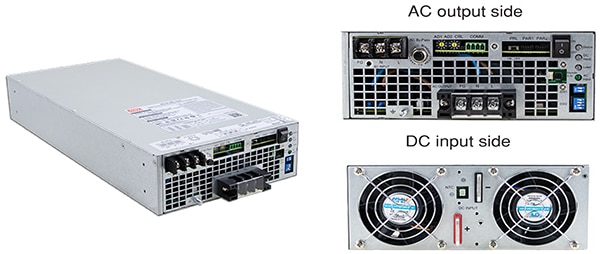

圖 4：NTN-5K-2380 是一款離網真正弦波 DC/AC 電源逆變器，內置交流充電器和 UPS 功能（交流旁路）。它可從 380 VDC 輸入提供持續 5,000 W 的功率和 230 VAC 輸出。（圖片來源：MEAN WELL）

NTN-5K 系列適用于住宅、商業、船舶、汽車、礦山、建筑工地和沒有市電的偏遠地區（圖 5）。該系列具有內置的有源電流共享功能，最多可并聯 6 臺裝置，以提供更高的交流輸出功率。

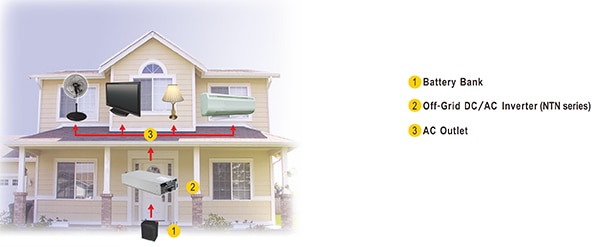

圖 5：所示為 NTN-5K 的典型家庭應用（圖片來源：MEAN WELL）。

結語

離網供電系統的吸引力在于其獨立性。然而，這些系統的安裝和配置都很復雜。MEAN WELL 的連續逆變器采用一體化 AC/DC 充電、DC/AC 逆變和 AC 旁路裝置，簡化并降低了離網供電和電池充電的成本。例如，NTN-5K 系列充電器/逆變器可處理離網家用電源和電池充電所需的功能。
