數十年來，12VDC母線一直是工程師們的可靠選擇，已成為電池供電與 AC 線路供電設計的實際標準。這種廣泛應用在很大程度上歸功于 20 世紀 50 年代汽車行業采用的六芯 12.6V 鉛酸電池，這推動了高量產、低成本和廣泛的可用性。

然而，進入 21 世紀后，由于系統目標日益宏大，電力需求呈現爆發式增長。工業設施、機器人、輕型電動汽車、無人駕駛車、太陽能系統以及自動測試設備等各種應用都需要更多電力。

因此，12V 電源能夠向負載高效輸送的電量已達到實際極限，難以滿足現需求。由于電流增大，布線中的電阻（IR）損耗導致電源與負載之間產生過大壓降，而 I2R 功率耗散不僅浪費電量，更會加劇散熱挑戰。這些壓降和功率耗散是由物理定律制約的現象，無法避免。

迄今為止，解決這一困境的方案一直都是采用更粗的線纜和連接器。然而，這種方法會帶來線纜重量增加、布線方案受限以及連接器成本上升等問題。因此，對多數應用場景而言，這種方案已不再適用。

本文闡述了相較于重新設計傳統的 12V 系統，過渡到 48V 配電系統更能滿足當今電子設備日益增長的電力需求。此外，我們還詳細解析了雙向橋接轉換器解決方案如何助力設計人員實現 12V 轉 48VDC電源的平穩過渡。

高壓解決方案

考慮到升級甚至重新設計 12V 系統的局限性，提升母線電壓才是更優解，而 48V 系統是理想的選擇，原因如下：

48V 是 12V 系統的整四倍，非 AC 供電應用（甚至是 AC/電池雙供電應用），可采用四節電池串聯實現；

48V 架構最大限度地提高了電網效率，同時遠低于安全極限閾值（大多數法規通常要求為 60V），因此無需采取特殊預防措施；

在這一相對適中的更高電壓下，不會引發絕緣擊穿或閃絡問題；

雖然電壓超過 12V，但許多半導體工藝都能輕松處理這一電壓值。

電氣優勢顯而易見。在相同功率水平和現有電纜條件下，48V 系統的電流僅為 12V 系統的四分之一，因此電阻損耗降低了 75%。此外，還可以使用更細的線纜，同時將損耗控制在可接受的范圍內。從功率角度看，如果使用原有線纜，線纜損耗可降至原先的十六分之一；而采用更細的線纜也能將功耗和自發熱控制在更低水平。

然而，設計系統時強制完全切換到 48V 并不現實?，F有的傳統 12V DC 電源、負載及組件數量龐大，無法放棄，也不應該輕易放棄。真正的挑戰在于如何實現平滑過渡——既能利用傳統 12V 母線創建新型 48V 母線，也能讓新型 48V 電子設備為傳統 12V 系統供電。

在許多設計方案中，既有傳統 12V 系統，也有新型 48V 系統，這就需要在兩種電壓之間實現高效率、高密度的轉換。值得慶幸的是，Vicor 推出的電源模塊可完美橋接 48V 與 12V 電源母線。

從降壓開始

越來越多的應用采用 48V 母線架構，Vicor 48V 轉 12V DC-DC 轉換器為傳統 12V 系統的兼容與協同運行提供了簡便的解決方案。例如，連續功率為 1000W 的 DCM3717 及相似的連續功率為 2000W 的 DCM3735 采用的工作輸入電壓為 40VDC至 60VDC，可生成 12V 穩壓輸出電壓，而電壓調節范圍為 10V 至 12.5V（如圖 1 所示）。這些模塊最多可并聯四個，以支持更高的功率水平。這些非隔離模塊還集成了 PMBus 接口，用于控制與遙測。

圖 1：1000W 的 DCM3717 (右)與 2000W 的 DCM3735 (左)是緊湊、高效的 48V 轉 12V 降壓非隔離 DC-DC 轉換器。

這些模塊采用的精密設計僅需少量外部組件，就可顯著提升板級功率密度（如圖 2 所示）。它們的開關頻率超過 1MHz 時，峰值效率高達 96%，這充分表明其對系統熱負荷影響極低。這些轉換器既可獨立使用，也可與下游負載點（PoL）產品配合使用，以支持高效的配電網絡。

圖 2：DCM3717 與 DCM3735 的高度集成極大降低了設計挑戰與潛在問題。

這種表面貼裝（SM-ChiP）轉換器采用電鍍覆膜封裝，使其結構遠比分立式解決方案更加緊湊（如圖 3 所示）。數據說明了一切：1000W 的 DCM3717 其具體尺寸為僅 36.7mm × 17.3mm × 5.2mm，而 2000W 的 DCM3735 為 36.7mm × 35.4mm × 5.2mm。盡管體積小巧，這些封裝仍具有出色的散熱性能，散熱均勻且可預測，因為封裝的上下表面熱阻抗較低，便于熱管理。

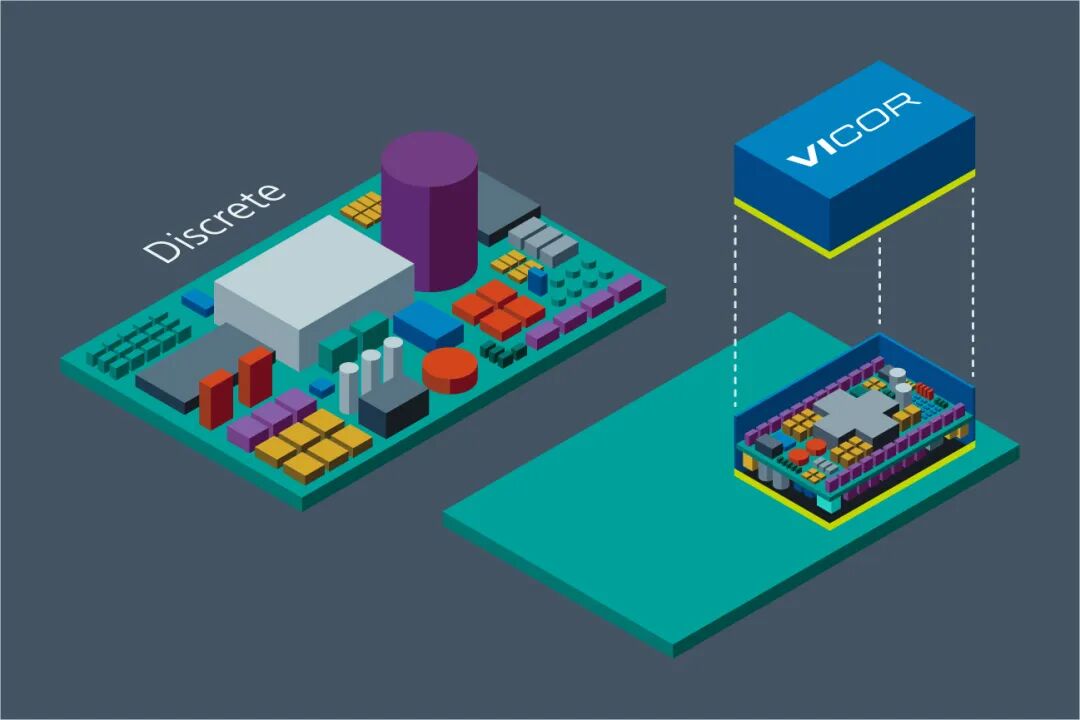

圖 3：與分立式方案(左)相比，SM-ChiP 實施方案(右)可實現更加緊湊的板級電源解決方案。

圖 4：NBM2317 雙向 DC-DC 轉換器可將標稱 48V 電源軌降壓至 12V，以支持傳統組件。

同一模塊還可用于升壓模式，能夠將傳統 12V 母線提升至 48V 母線，從而為低壓母線系統中的新硬件供電（如圖 5 所示）。

圖 5：NBM2317 雙向 DC-DC 轉換器亦可實現 12V 轉 48V 的升壓轉換，直接為 48V 電源軌及其他局部 DC-DC 轉換器供電。

SM-ChiP 板載封裝技術可提供高密度、高效率、低成本的解決方案，以應對新舊母線電壓挑戰。其尺寸僅為 23mm × 17mm × 5.2mm，占板面積只有傳統低頻（低于 1MHz）轉換器的一小部分。

這款非隔離型橋接轉換器可提供 1000W 連續功率與 1.5kW 峰值功率，在 800W 負載時峰值效率達 97.9%。其額定輸出電流（降壓模式）為 60A 連續電流與 100A 瞬態電流（持續 2ms），而升壓模式對應值為 15A 連續電流與 25A 瞬態電流。內置濾波功能無需外接組件即可實現低噪聲輸出，對負載端瞬態的響應時間低于 1μs，同時將輸出電壓穩定維持在較窄的電壓范圍內。

結論

從傳統 12V 設計轉向 48VDC配電網絡的理由令人信服。這樣做可以有效解決能效提升、線纜尺寸與管理優化以及損耗控制等日益嚴重的問題。與此同時，傳統 12V 母線仍在使用，且 12V 負載和組件在可預見的未來也不會被取代。Vicor 的降壓模塊與雙向降壓轉換器提供靈活解決方案，為多種雙母線混合應用場景提供理想的技術支撐。
