TPS7H60x5 系列抗輻射性 （RHA） 氮化鎵 （GaN） 場效應晶體管 （FET） 柵極驅動器專為高頻、高效率和大電流應用而設計。該系列包括TPS7H6005（額定電壓為 200V）、TPS7H6015（額定電壓為 60V）和TPS7H6025（額定電壓為 22V）。這些器件均采用 56 引腳 HTSSOP 塑料封裝，并提供 QMLP 和空間增強型塑料 （SEP） 等級。這些驅動器具有可調節的死區時間能力、30ns 的小傳播延遲以及 5.5ns 的高側和低側匹配。這些器件還包括內部高側和低側LDO，無論電源電壓如何，都能確保5V的驅動電壓。TPS7H60x5 驅動器均具有分離柵極輸出，可靈活地獨立調整輸出的導通和關斷強度。
*附件：tps7h6015-sp.pdf

TPS7H60x5 驅動器具有兩種控制輸入模式：獨立輸入模式 （IIM） 和 PWM 模式。在 IIM 中，每個輸出都由專用輸入控制。在PWM模式下，單個輸入產生兩個互補輸出信號，用戶可以調整每個邊沿的死區時間。

柵極驅動器還在獨立輸入模式下提供用戶可配置的輸入互鎖，作為防擊穿保護。當兩個輸入同時導通時，輸入互鎖不允許兩個輸出導通。用戶可以選擇在獨立輸入模式下啟用或禁用此保護，這允許驅動器在許多不同的轉換器配置中使用。這些驅動器還可用于半橋和雙低側轉換器應用。

特性

• 輻射性能：
  • 輻射硬度保證 （RHA） 高達 100krad（Si） 的總電離劑量 （TID）
  • 單事件瞬態 （SET）、單事件燒毀 （SEB） 和單事件柵極破裂 （SEGR） 不受線性能量轉移 （LET） 影響 = 75MeV-cm2/mg
  • 單事件瞬態 （SET） 和單事件功能中斷 （SEFI） 表征高達 LET = 75MeV-cm2/mg
• 1.3A 峰值源，2.5A 峰值灌電流
• 兩種作模式：
  • 單PWM輸入，死區時間可調
  • 兩個獨立的輸入
• 獨立輸入模式下的可選輸入互鎖保護
• 分體式輸出，可調節導通和關斷時間
• 獨立輸入模式下的典型傳播延遲為 30ns
• 5.5ns典型延遲匹配
• 塑料包裝的廢氣經過 ASTM E595 測試
• 提供軍用溫度范圍（–55°C 至 125°C）

參數

方框圖

?1. 產品概述?

• ?型號系列?：TPS7H6005-SP/SEP（200V）、TPS7H6015-SP/SEP（60V）、TPS7H6025-SP/SEP（22V）
• ?核心特性?：
  • ?抗輻射性能?：
    • 總電離劑量（TID）耐受達100krad(Si)（SP級）/50krad(Si)（SEP級）
    • 對單粒子瞬態（SET）、單粒子燒毀（SEB）等免疫（LET≤75MeV-cm2/mg）
  • ?驅動能力?：1.3A峰值源電流、2.5A峰值灌電流
  • ?雙工作模式?：
    • 單PWM輸入（可調死區時間）
    • 雙獨立輸入模式（IIM）
  • ?封裝?：56引腳HTSSOP塑料封裝，符合ASTM E595出氣測試

?2. 關鍵參數?

• ?電氣特性?：
  • 工作電壓范圍：10V至14V（VIN）
  • 傳播延遲：30ns（典型值，IIM模式）
  • 延遲匹配：5.5ns（典型值）
• ?溫度范圍?：-55°C至125°C（軍用級）
• ?保護功能?：
  • 輸入互鎖保護（可配置）
  • 欠壓鎖定（UVLO）監測BP5L/BP5H/BP7L/VIN/BOOT電壓

?3. 應用領域?

• 衛星電源系統
• 電機驅動
• 通信及光學成像載荷
• 反應輪控制

?4. 功能模塊?

• ?內部LDO?：集成高壓側（BP5H）和低壓側（BP5L/BP7L）穩壓器，確保5V驅動電壓
• ?柵極輸出?：分離開關（HOH/HOL、LOH/LOL）支持獨立調整導通/關斷強度
• ?死區控制?：通過DHL/DLH引腳電阻編程（PWM模式）

?5. 設計支持?

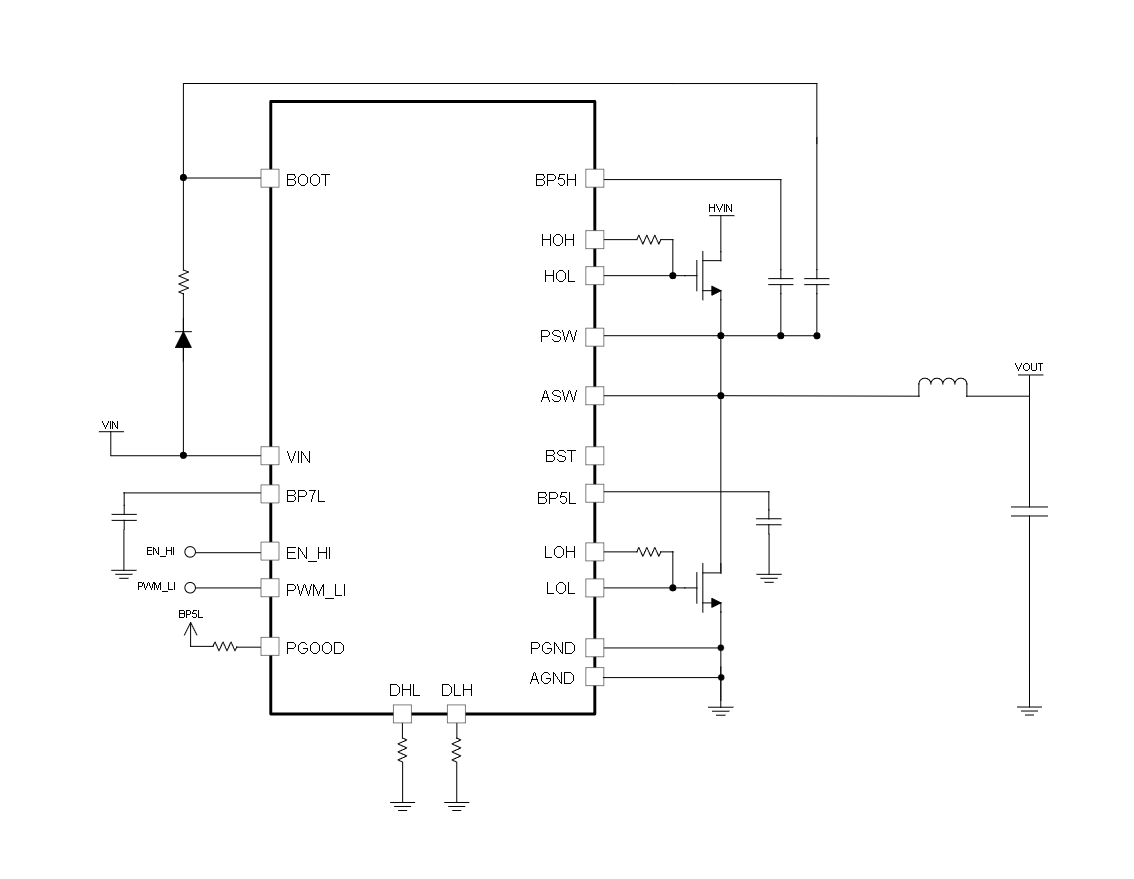

• ?典型應用電路?：包含自舉二極管、柵極電阻配置及PCB布局建議
• ?熱管理?：
  • 結至環境熱阻（RθJA）：21.4°C/W
  • 推薦使用散熱焊盤連接ASW/PGND
