UCC218200-Q1 是一款電隔離單通道柵極驅動器，專為工作電壓高達 1500V 的 SiC MOSFET 和 IGBT 而設計，具有先進的保護功能、一流的動態性能和穩健性。UCC218200-Q1具有高達±15A的峰值拉電流和灌電流。

輸入側采用SiO2隔離技術與輸出側隔離，支持高達1.06kVRMS的工作電壓、10kVPK浪涌抗擾度，隔離屏障壽命超過40年，并提供低器件間偏斜和>200V/ns共?？乖胄裕–MTI）。

UCC218200-Q1 包括最先進的保護功能，例如快速過流和短路檢測、故障后受控軟關斷、故障報告、有源米勒箝位、輸入和輸出側電源 UVLO 以優化 SiC 和 IGBT 開關行為和魯棒性、初級側和次級側的有源短路輸入、輸出電壓柵極監控、 以及啟動過程中的內置自檢。
*附件：ucc218200-q1.pdf

特性

• 5kVRMS 單通道隔離柵極驅動器
• 符合 AEC-Q100 標準，適用于汽車應用
• SiC MOSFET 和 IGBT 高達 1500Vpk
• 30V 最大輸出驅動電壓 （VDD-VEE）
• ±15A 驅動強度，分體式輸出
• 最小 CMTI 為 200V/ns
• 200ns 響應時間快速 DESAT 保護，具有 9V 閾值
• 具有 2.5A 灌電流能力的專用軟關斷 （SSD） 引腳。關斷電流可由外部電阻器控制。
• 4A 內部有源米勒鉗
• FLT 的過流報告和 RST/EN 復位
• RST/EN 上的快速啟用/禁用響應
• 12V VDD UVLO 和 -3V VEE UVLO，在 RDY 上電源良好
• RDY 電源良好的過熱保護
• 輸出電壓柵極監視器，在OUT_FB上具有實時輸出狀態反饋。
• 初級側和次級側的有源短路 （ASC） 輸入，可在系統故障期間打開電源開關。
• DESAT、UVLO 和輸出電壓柵極監控比較器在上電期間內置自檢診斷。

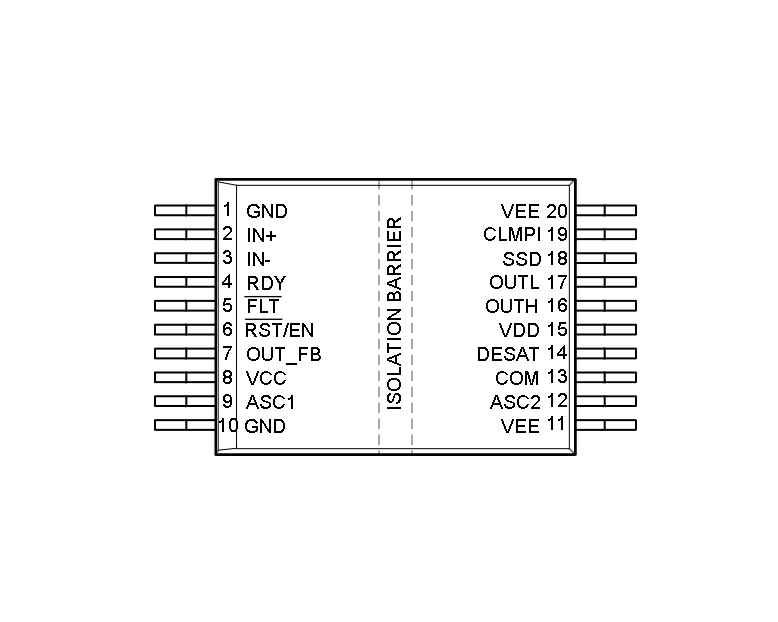

• 20引腳DFP寬體封裝，爬電距離和間隙距離>8mm
• 工作結溫 –40°C 至 150°C

參數

方框圖

?1. 產品概述?
UCC218200-Q1 是德州儀器（TI）推出的一款汽車級（AEC-Q100認證）單通道隔離柵極驅動器，專為 ?SiC MOSFET? 和 ?IGBT?（最高1500V）設計，具有先進的保護功能和高動態性能。

?2. 關鍵特性?

• ?隔離性能?：5kVRMS 隔離電壓，SiO2隔離技術，支持1.06kVRMS工作電壓，>200V/ns CMTI（共模噪聲抑制）。
• ?驅動能力?：±15A峰值源/灌電流，30V最大輸出驅動電壓（VDD-VEE）。
• ?保護功能?：
  • 快速DESAT保護（200ns響應，9V閾值）。
  • 軟關斷（SSD）功能（2.5A灌電流）。
  • 內部4A有源米勒鉗位、過溫保護、電源UVLO（VDD 12V/VEE -3V）。
  • 實時輸出狀態反饋（OUT_FB）和故障報告（FLT/RST/EN）。
• ?診斷功能?：上電自檢（DESAT、UVLO、柵極電壓監控）。

?3. 應用場景?

• 電動汽車牽引逆變器
• 車載充電器和充電樁
• HEV/EV的DC-DC轉換器

?4. 封裝與機械信息?

• ?封裝?：20引腳DFP（SSOP），尺寸5.6mm×7.5mm，爬電距離>8mm。
• ?工作溫度?：-40°C至150°C。

?5. 文檔支持?

• 提供第三方產品免責聲明、術語表（Glossary）及文檔更新訂閱服務。
• 機械數據包含封裝尺寸、焊盤布局和鋼網設計示例。
