該TLV7A03是一款超小型、超低靜態電流低壓差線性穩壓器（LDO），可提供200mA電流，具有出色的瞬態性能。

該TLV7A03具有 250nA 的超低 IQ，專為極低靜態電流是關鍵參數的應用而設計。該器件即使在壓差模式下也能保持低 IQ 消耗，以進一步延長電池壽命。當處于關機或禁用模式時，該器件僅消耗 3nA IQ，這有助于延長電池保質期。該TLV7A03的輸出范圍為0.8V至5.0V，步長為50mV，以支持現代微控制器（MCU）的較低內核電壓。

該TLV7A03具有智能使能電路，帶有內部控制的下拉電阻，即使在EN引腳浮動時也能使LDO保持禁用狀態。該電路還有助于最大限度地減少用于下拉EN引腳的外部元件。該電路還有助于在使能器件時最大限度地減少通過外部下拉電路消耗的電流。

該TLV7A03完全額定用于TJ = –40°C至+125°C工作溫度。
*附件：tlv7a03.pdf

特性

• 超低 IQ：250nA（典型值），400nA（最大值）
• 關斷 IQ：3nA（典型值）
• 出色的瞬態響應（1mA 至 50mA）
  • < 10μs 建立時間
  • 80mV 下沖
• 包：
  • 1.0mm × 1.0mm X2SON
  • SOT23-5型
• 輸入電壓范圍：1.5V 至 6.0V
• 輸出電壓范圍：0.8V至5.0V（固定）
• 輸出精度：1.5%
• 智能啟用下拉
• 極低的輟學：
  • 200mA 時為 270mV （最大值） （VOUT = 3.3V）
• 使用 1μF 或更大的電容器穩定

參數

方框圖

?1. 核心特性?

• ?超低靜態電流?：典型值250nA（最大400nA），關斷模式下僅3nA，顯著延長電池壽命。
• ?快速瞬態響應?：負載從1mA切換至50mA時，穩定時間<10μs，下沖電壓<80mV。
• ?寬電壓范圍?：輸入電壓1.5V至6.0V，輸出電壓0.8V至5.0V（固定值，步進50mV）。
• ?高精度輸出?：全溫度范圍內精度±1.5%。
• ?封裝選項?：1.0mm×1.0mm X2SON或2.9mm×2.8mm SOT23-5。

?2. 關鍵應用場景?

• 穿戴設備、智能家居（如溫控器、煙霧探測器）。
• 醫療設備（血糖儀、血氧儀）、工業儀表（水/氣表）。
• 安防系統、電子支付終端（EPOS讀卡器）。

?3. 功能亮點?

• ?智能使能電路?：內置下拉電阻，EN引腳懸空時自動禁用，減少外部元件需求。
• ?動態偏置技術?：瞬態負載下提升帶寬，兼顧低靜態電流與快速響應。
• ?折返電流限制?：短路時電流從ICL（典型240-750mA）降至ISC（65mA），保護器件安全。
• ?低壓差性能?：200mA負載時壓差最大270mV（VOUT=3.3V）。

?4. 設計支持?

• ?穩定性要求?：需≥1μF陶瓷電容（輸入/輸出端）。
• ?熱管理?：結溫范圍-40°C至+125°C，熱阻參數詳見文檔。

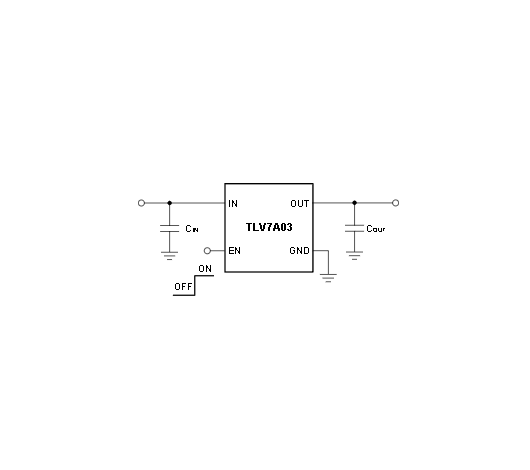

• ?典型電路?：IN-EN并聯實現自啟動，OUT端電容需靠近引腳布局。

?5. 安全與保護?

• ?ESD防護?：HBM ±1000V，CDM ±500V。
• ?熱關斷?：觸發溫度170°C（滯后25°C）。

?6. 文檔結構?
完整數據手冊包含引腳配置、電氣特性、典型曲線（如PSRR、噪聲譜）、應用電路及封裝機械信息，適用于安全關鍵設計參考。
