TLV775 是一款小型低壓差 （LDO） 線性穩壓器，可提供 500mA 的輸出電流。該LDO旨在提供具有高PSRR的電壓源。該器件還提供滿足各種電路要求的負載和線路瞬態性能。TLV775 具有 1.5V 至 5.5V 的輸入電壓范圍和 0.6V 至 3.3V 的輸出電壓范圍，足夠靈活，可用于多種應用。

TLV775 具有內部軟啟動電路，可避免過大的浪涌電流，從而最大限度地減少啟動期間的輸入壓降。當LDO禁用時，有源下拉電路會快速放電輸出，并提供已知的啟動狀態。EN輸入允許外部邏輯信號啟用或禁用穩壓輸出。LDO 在小型陶瓷電容器下保持穩定，允許較小的整體封裝尺寸。工作結溫范圍為?40°C至+125°C。 該LDO采用標準2.9mm×2.8mm SOT-23 （DBV）封裝。
*附件：tlv775.pdf

特性

• 高PSRR：60dB（1kHz）、45dB（1MHz）
• VIN 范圍：1.5V 至 5.5V
• 固定輸出電壓范圍：0.6V 至 3.3V
• 輸出電壓精度：2%
• 低壓差電壓：
  • 500mA 時最大 255mV （3.3VOUT）
• 折返電流限制
• 有源輸出下拉電阻
• 包：
  • 2.9mm × 2.8mm，5 引腳 SOT-23 （DBV）

參數

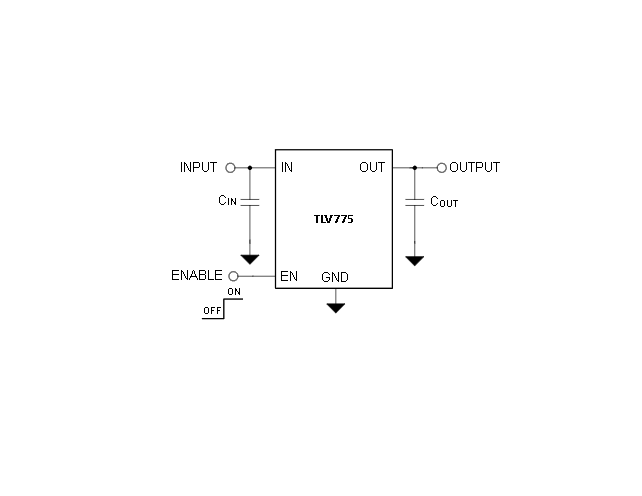

方框圖

?1. 產品概述?
TLV775是德州儀器（TI）推出的一款小型、高PSRR、低漏失電壓（LDO）線性穩壓器，輸出電流達500mA。其設計適用于對電源噪聲敏感的應用場景，如移動設備、消費電子等。

?2. 關鍵特性?

• ?高PSRR?：60dB（1kHz）、45dB（1MHz），有效抑制輸入電源噪聲。
• ?寬輸入電壓范圍?：1.5V至5.5V，支持多種電源配置。
• ?輸出電壓范圍?：固定0.6V至3.3V（精度±2%）。
• ?低漏失電壓?：255mV（最大值，3.3V輸出時）。
• ?集成功能?：
  • 折疊式電流限制保護
  • 主動輸出下拉電阻（禁用時快速放電）
  • 內部軟啟動電路（減少浪涌電流）
• ?封裝?：2.9mm × 2.8mm 5引腳SOT-23（DBV），節省空間。

?3. 典型應用?

• 智能手機、平板電腦、游戲主機
• 筆記本、流媒體設備、機頂盒
• 攝像頭模塊

?4. 功能描述?

• ?工作模式?：
  • ?正常模式?：輸入電壓滿足VIN ≥ VOUT + VDO時穩定輸出。
  • ?漏失模式?：輸入電壓不足時，輸出跟蹤輸入電壓，性能下降。
  • ?禁用模式?：通過EN引腳關閉輸出，內部電路主動放電至GND。
• ?保護機制?：
  • 熱關斷（160°C觸發，140°C恢復）
  • 混合折返電流限制（短路時降低電流）

?5. 設計要點?

• ?電容選擇?：推薦1μF陶瓷輸入/輸出電容（X7R/X5R材質）。
• ?布局建議?：
  • 輸入/輸出電容盡量靠近器件引腳。
  • 使用銅平面和散熱過孔優化熱性能。

?6. 文檔結構?

• 包含特性、引腳定義、電氣參數、典型曲線、應用電路及封裝信息。
• 修訂記錄顯示2025年8月更新了2.5V輸出的漏失電壓規格。

?7. 訂購信息?
提供多種輸出電壓型號（如TLV77533為3.3V），后綴標注封裝和包裝形式（如DBVR表示SOT-23卷帶）。
