日清紡微電子（Nisshinbo Micro Devices Inc.）擁有小而薄的數字和模擬輸出的光學位置傳感器，這些傳感器是該公司將電路設計技術與器件封裝技術相結合而開發的。目前，該公司正致力于擴大其增量式光學反射位置傳感器的產品線。

模擬和數字光電傳感器將LED和光電集成電路集成在一個緊湊的封裝中，使光學編碼器能夠在各種工業應用中提供絕對或增量位置檢測。

位置檢測是從協作機器人到半導體制造設備等各種工業應用的一項關鍵技術。從視頻圖像分析到磁檢測等各種方法都可以提供位置傳感，但光學方法具有關鍵優勢。它們不受雜散磁場的影響，而且由于結構緊湊，可以放置在靠近電機或其他設備組件的位置。

位置傳感

光電傳感器可以采用兩種位置感測方法：透射式和反射式。如圖 1左圖所示，透射式感測是指 LED發出的光線穿過刻度盤上的一系列狹縫，到達另一側的光電傳感器。反射式感測是指（如圖 1右圖所示）LED和傳感器位于刻度盤的同一側，LED發出的光線經過刻度盤的反射狹縫（反射狹縫與非反射狹縫交替出現）反射后到達傳感器。

光電傳感器有兩種位置報告方法。增量式位置報告是指傳感器可以指示旋轉量或線性運動量，但如果沒有某種方法確定啟動時的初始位置，則無法報告絕對位置信息。相比之下，絕對值式位置編碼器只要接通電源，就能始終報告精確的位置信息。

光電傳感器的模擬和數字輸出

光電傳感器可提供數字或模擬輸出。數字輸出時，相對位置由脈沖計數確定，脈沖寬度決定分辨率。數字輸出可用于無反光鏡相機和遙控相機的手動對焦，以及無刷電機、高分辨率步進電機及相關應用。

模擬輸出可產生正弦波和余弦波輸出，并通過反正切計算從輸出信號中提取位置信息。分辨率取決于模擬輸出的失真度。高精度模擬傳感器的分辨率可達1μm或更低。模擬輸出通常用于線性（直線）檢測，可提供μm級的分辨率。應用包括相機鏡頭位置檢測、協作機器人和線性執行器。

緊湊型傳感器系列

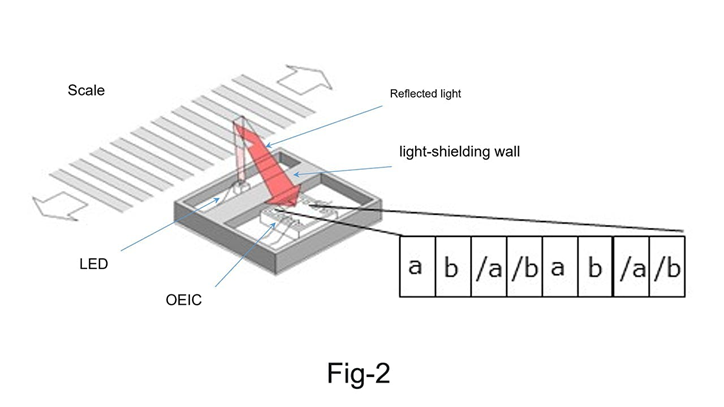

日清紡微電子的數字輸出傳感器包括該 NJL5820/21/22R系列產品，每個系列都集成了一個近紅外 LED和一個光電集成電路 (OEIC)。OEIC可以處理光信號和電信號。它包含將光轉換為電信號的光電二極管，以及信號處理電路。LED和OEIC之間的遮光墻提供了光隔離（圖 2）。

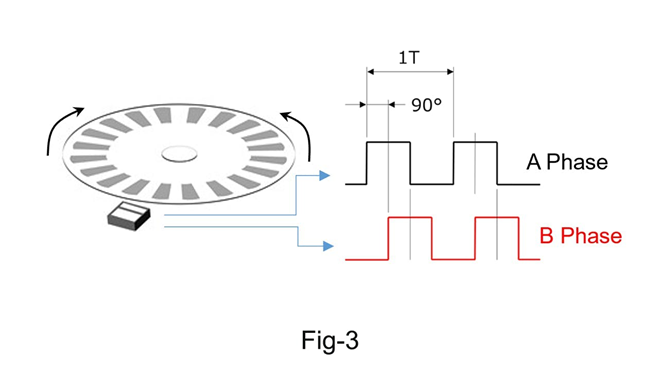

在操作過程中，當一個帶有交替反射和非反射圖案的刻度尺固定在一個運動部件上，并經過 OEIC時，OEIC接收到的圖像會發生變化。響應這些變化，OEIC會產生一個兩相（A和 B）脈沖信號，其相位差為 90度，與交替圖案周期相匹配（圖 3）。微控制器單元 (MCU)可以檢測這些脈沖，并得出運動部件的位置、距離、方向和速度。NJL5820/21/22R系列產品的位置檢測分辨率分別為 50.8LPI、150LPI和 180LPI (Line Per Inch)。

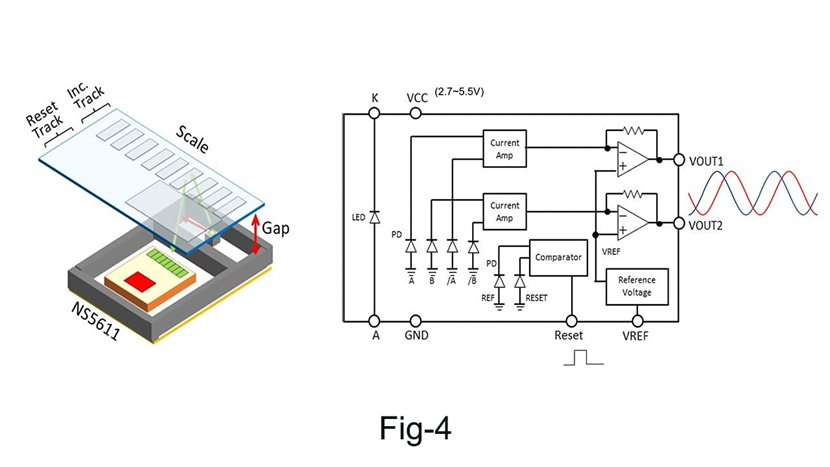

日清紡微電子的模擬輸出光電位置傳感器有 NS5611，是一款可用于反射式增量式光學編碼器的產品。NS5611封裝包含一個近紅外 LED和一個 OEIC。 當反射式刻度尺經過傳感器時（圖 4左），該器件會除了可以產生A，B兩相，相位角為 90度，每周期 140μm的模擬輸出（紅色和藍色波形，圖 4右）， 還帶有可用于原點檢測的Z相輸出（Reset輸出）， 用戶可自選ADC，以將這些信號數字化后，用自選MCU來計算移動的距離。

編碼器設計考慮因素

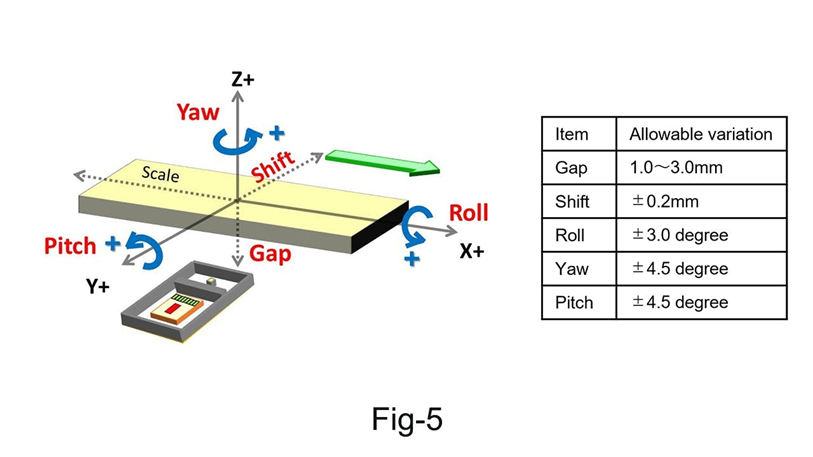

將光電式位置傳感器用于光學編碼器時，必須考慮多個設計方面。通常，高分辨率位置傳感器不適用于柔性印刷電路材料， 因為任何彎曲都會改變柵尺與傳感器之間的位置關系，從而影響分辨率。 然而，NS5611的堅固設計使其能夠承受柵尺相對于設備的位置變化。圖 5顯示了柵尺與傳感器之間的間隙Gap、柵尺位移Shift以及柵尺翻滾Roll、俯仰pitch和偏向Yaw的允許范圍。

日清紡微電子最新推出的-反射式2路模擬輸出，帶0位檢測功能的增量式編碼傳感器-NS5611

主要特點

?Z相輸出可檢測原點

?低失真率，實現高精度位置檢測

?低功耗

?高穩健性（魯棒性），易于集成到設備中。.

?電機等中的磁鐵不會使其發生磁致盲。

主要指標

■ COBP封裝尺寸：3.0 x 4.0 x 0.8mm

■ 電源電壓：2.7V to 5.5V

■ LED工作電流 IF：5mA (Typ.)

■ 到碼盤距離：1.0mm to 2.0mm

■ 輸出信號: A,B,Z-三相

■ 輸出電壓：1.5Vp-p (Typ.)@IF=5mA, Gap=1.5mm

■ 碼道寬度：0.070mm
