引言

半導體行業持續推進性能和集成度的邊界，Chiplet技術作為克服傳統單片設計局限性的解決方案正在興起。在各種Chiplet集成方法中，玻璃中介板代表了一個突破性進展，提供了傳統硅基或有機基板無法實現的獨特能力。本文探討創新的"5.5D"玻璃中介板架構及其相比傳統2.5D集成方法的顯著優勢。

1玻璃中介板架構理解

玻璃中介板通過將Chiplet直接嵌入基板內部的獨特能力，引入了Chiplet集成的新方法。與需要硅通孔（TSV）進行連接的傳統硅中介板不同，玻璃中介板通過允許存儲Chiplet嵌入到邏輯Chiplet下方的相同位置來實現真正的三維堆疊。這種能力創造了研究人員稱為"5.5D"集成的概念，在2.5D并排放置和完整3D堆疊之間架起了橋梁。

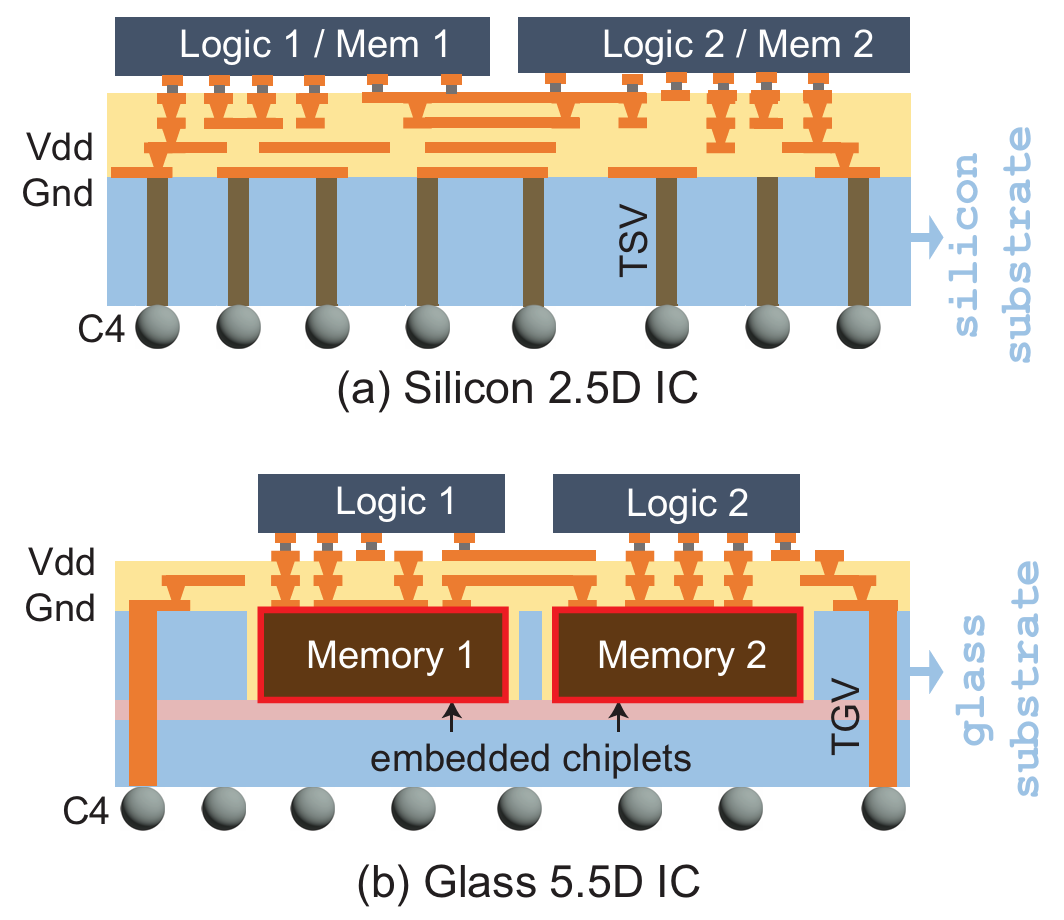

圖1：截面比較顯示了使用TSV的傳統2.5D硅中介板和具有嵌入式Chiplet和玻璃通孔（TGV）的創新5.5D玻璃中介板

玻璃中介板的根本優勢在于制造靈活性。玻璃基板允許通過濕法刻蝕或激光鉆孔工藝創建腔體，其中腔體深度可以通過優化刻蝕速率或激光焦點來精確控制。這實現了Chiplet在基板內的直接嵌入，通過重分布層（RDL）創建垂直連接，同時保持相鄰Chiplet之間的橫向連接。

2制造能力和設計規則

玻璃中介板的制造工藝利用了幾種先進技術，這些技術將其與硅替代方案區分開來。玻璃可以作為大面板進行處理，在構建具有眾多Chiplet的系統時帶來顯著好處。玻璃的光滑表面能夠?qū)崿F(xiàn)與硅中介板類似的高密度布線圖案，但由于面板級處理，潛在成本更低。

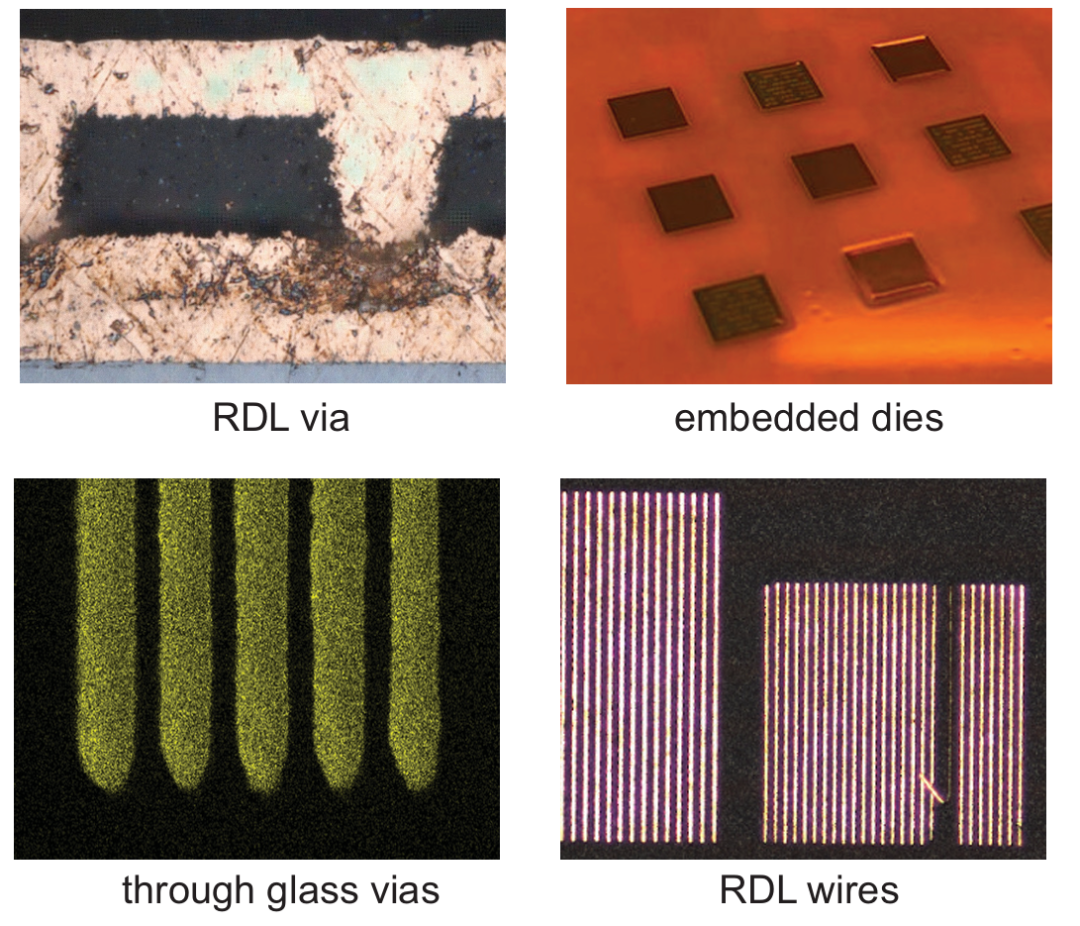

圖2：制造樣品展示了玻璃中介板技術的關鍵元素，包括RDL過孔、嵌入式芯片、玻璃通孔和RDL線路

當前制造能力達到了令人印象深刻的規格，包括最小線寬和間距為2微米，微凸點間距小至35微米，以及創建用于芯片嵌入的盲孔和通孔的能力。用于RDL制造的半加成圖案化工藝采用薄鈦層來改善銅布線與介電材料之間的粘附性。

3Chiplet設計和集成方法

玻璃中介板技術的實現需要Chiplet和中介板本身的仔細協同設計。使用OpenPiton RISC-V架構作為基準，研究人員展示了如何將復雜的處理器設計分割為邏輯和存儲Chiplet，以利用玻璃中介板的能力。

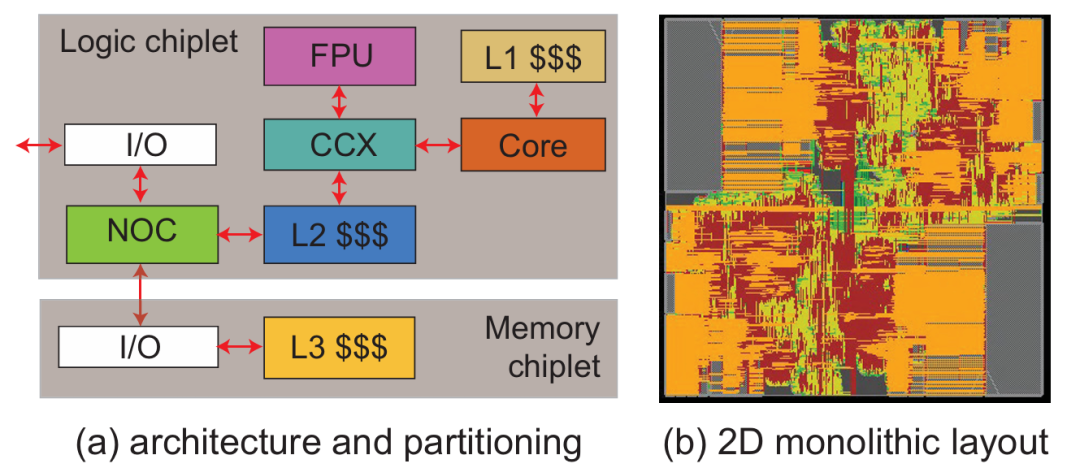

圖3：OpenPiton RISC-V架構顯示了單個tile架構和Chiplet分割策略，以及使用TSMC 28nm技術的完整2D單片布局

分割策略專注于將L3緩存及其相關邏輯組合為存儲Chiplet，同時將其余計算模塊視為邏輯Chiplet。這種基于層次結構的分割確保Chiplet之間的最小切割大小，同時在給定微凸點間距約束的情況下保持實用的單元利用率。為了解決OpenPiton tile之間高帶寬連接的挑戰，設計者采用串行化模塊，將64位并行連接減少到8位串行連接，顯著減少了所需的I/O凸點數量。

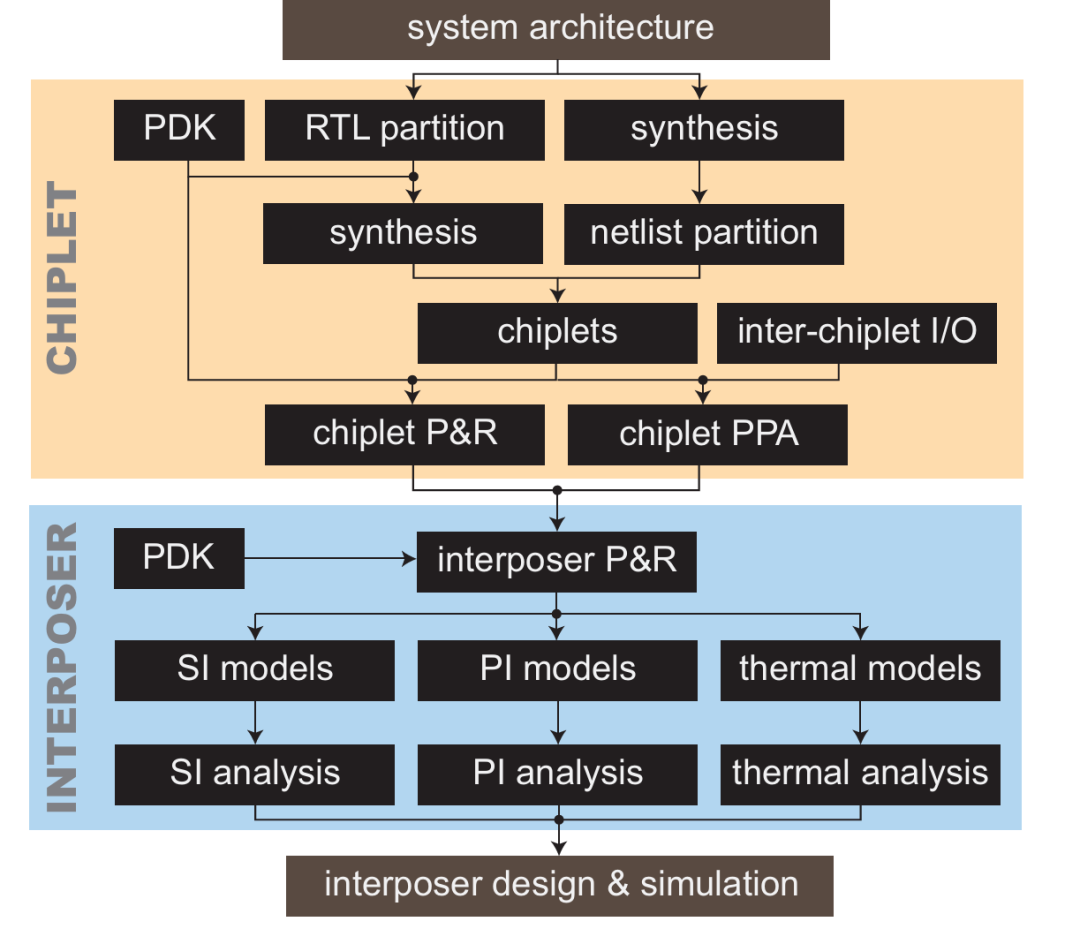

圖4：全面的Chiplet/中介板協同設計流程，顯示了來自Cadence、Synopsys、Siemens和Ansys工具的集成，用于完整系統分析

4性能優勢和比較分析

與傳統硅基和有機替代方案相比，玻璃中介板的優勢在檢查關鍵性能指標時變得明顯。玻璃中介板獨特的3D堆疊能力在系統性能的多個維度上實現了顯著改進。

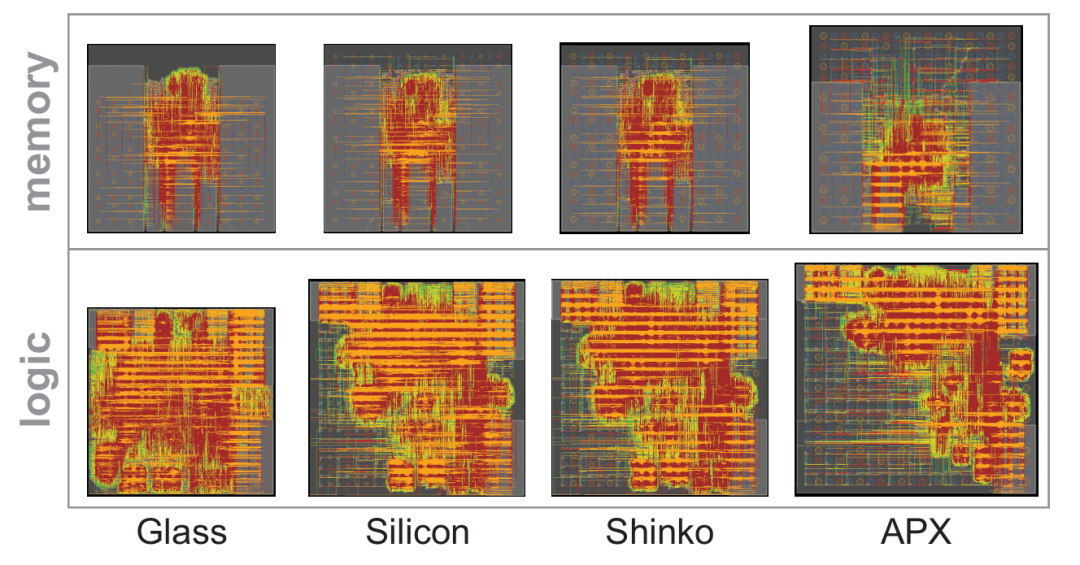

圖5：為不同中介板材料設計的Chiplet物理布局，顯示了玻璃技術可實現的緊湊封裝

面積效率代表了最顯著的優勢之一，玻璃中介板相比硅替代方案實現了2.6倍的面積利用率改善。這種改進直接源于在邏輯Chiplet下方堆疊存儲Chiplet的能力，在相同封裝面積內有效地將功能密度提高一倍。

線長減少提供了另一個實質性優勢，玻璃中介板相比硅中介板展示了21倍的總線長縮短。這種顯著改進源于嵌入式芯片所實現的垂直連接，消除了傳統2.5D配置中所需的長水平布線路徑。

5布局和布線策略

玻璃中介板設計的物理實現需要復雜的布局和布線策略，以充分利用基板材料的獨特能力。與所有Chiplet必須并排放置的傳統中介板不同，玻璃中介板能夠使存儲Chiplet直接嵌入到相同位置的邏輯Chiplet下方。

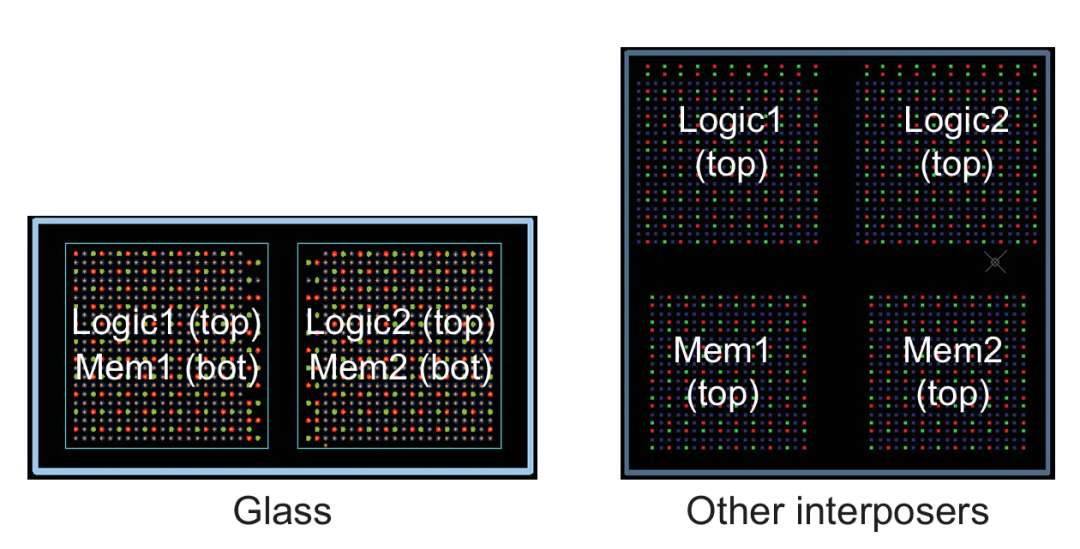

圖6：俯視圖比較Chiplet布局策略：(a)具有垂直堆疊邏輯和存儲Chiplet的玻璃中介板，以及其他中介板類型的傳統并排布局

玻璃中介板的布線方法利用了垂直堆疊所實現的金屬層需求減少。雖然硅中介板由于需要水平連接通常需要多個金屬層進行信號布線，但玻璃中介板可以通過利用tile內垂直連接的堆疊過孔以更少的層數實現相同的連接性。

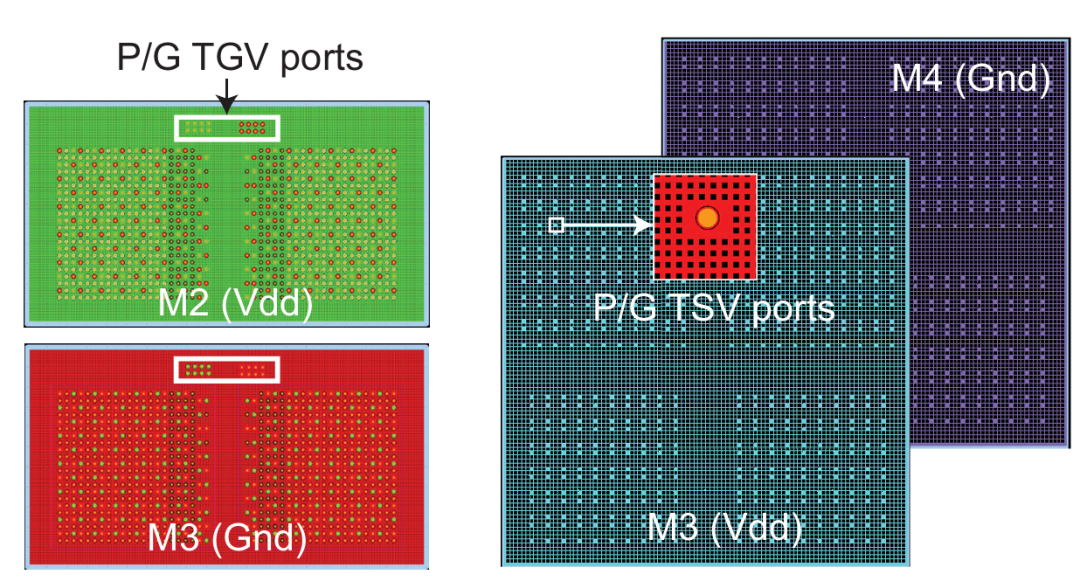

圖7：電源傳輸網絡比較，顯示了帶有TGV端口的玻璃中介板和帶有TSV端口的硅中介板，展示了不同的電源分配方法

6信號和電源完整性分析

玻璃中介板的電氣性能在信號完整性和電源傳輸方面相比傳統替代方案都展現出顯著優勢。信號完整性分析表明，由于最短的線長實現，玻璃中介板實現了最寬的眼圖，導致優越的信號質量和時序裕量。

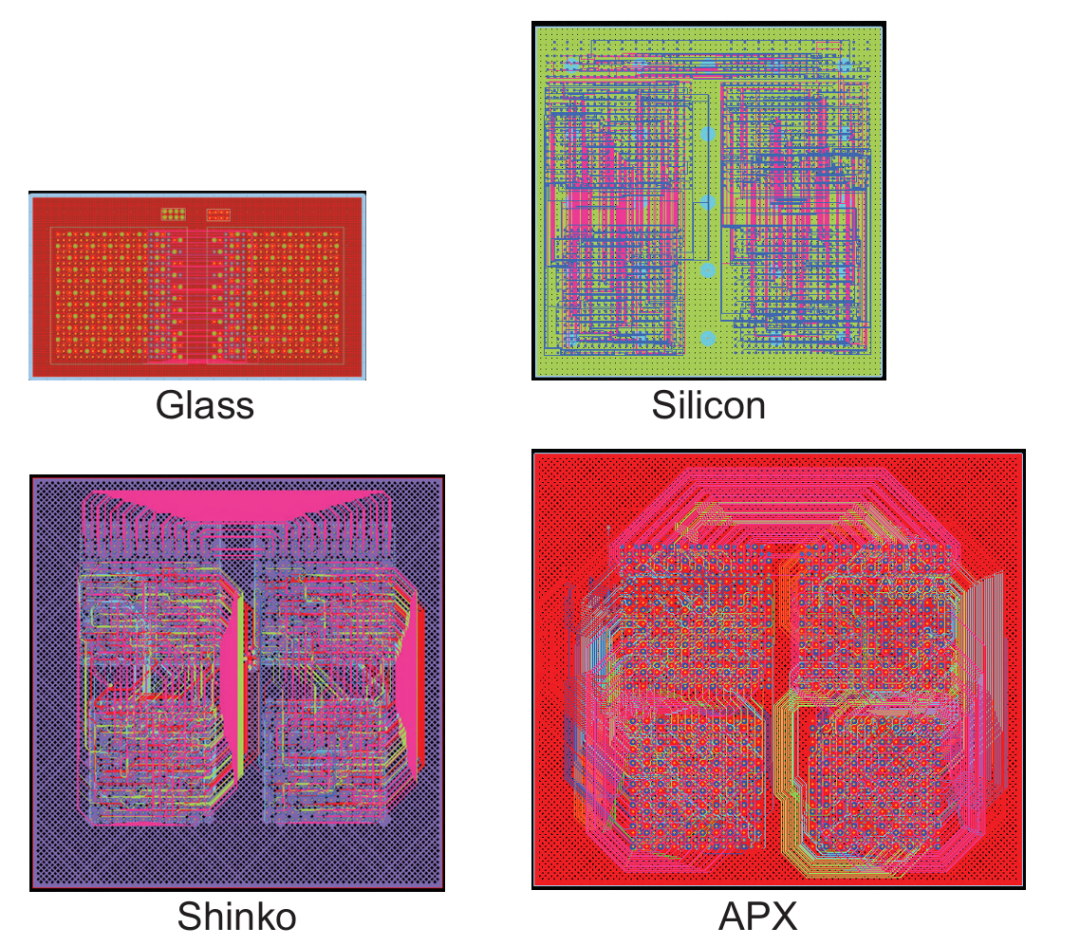

圖8：完整的中介板布線布局，顯示了玻璃、硅、Shinko和APX中介板實現的金屬層和連接模式

電源完整性分析顯示了同樣令人印象深刻的結果，玻璃中介板由于其優越的金屬與介電厚度比和更厚的金屬層而表現出最低的電源傳輸網絡阻抗。這轉化為更快的建立時間和電源瞬態期間更低的電壓降，有助于整體系統穩定性和性能。

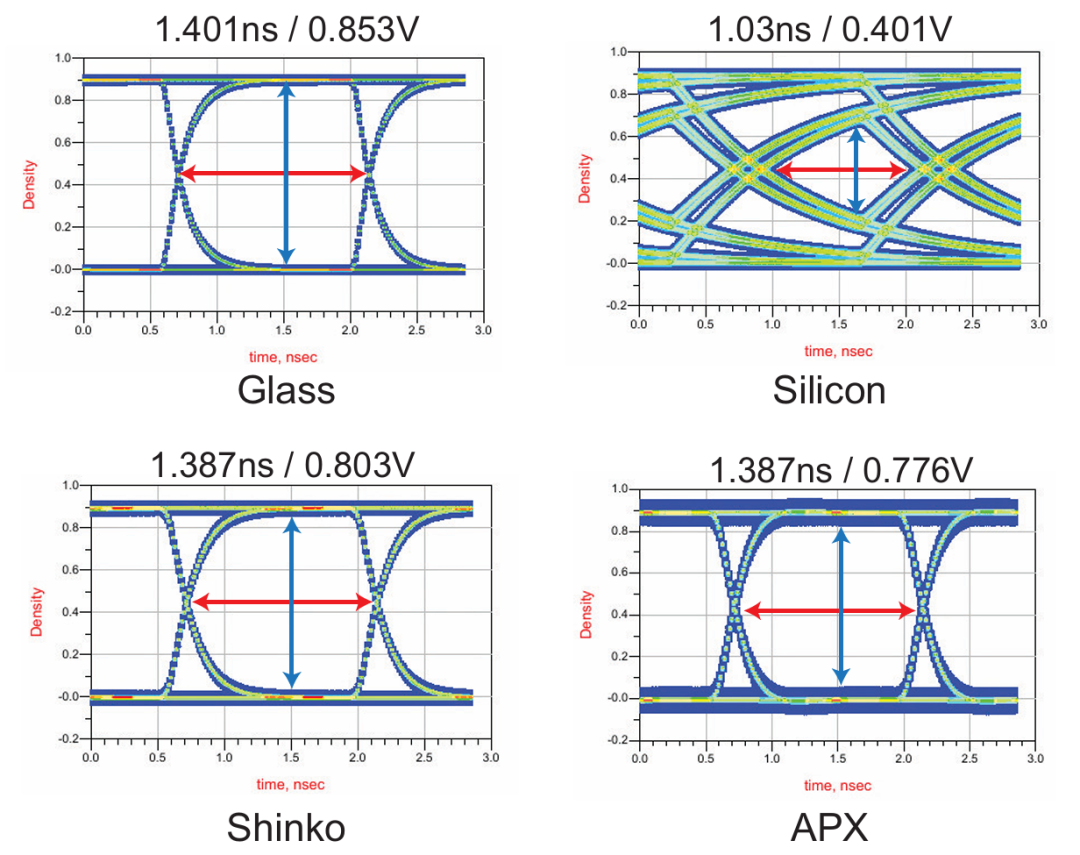

圖9：眼圖比較展示了不同中介板材料的信號完整性性能，玻璃顯示了最佳的信號質量指標

7熱考慮和管理

雖然玻璃中介板提供了眾多電氣和物理優勢，但由于嵌入式芯片配置，熱管理需要仔細考慮。熱分析顯示，嵌入式存儲Chiplet經歷稍高的溫度，因為散熱主要通過玻璃通孔到頂部重分布層進行，而不是直接到環境空氣。

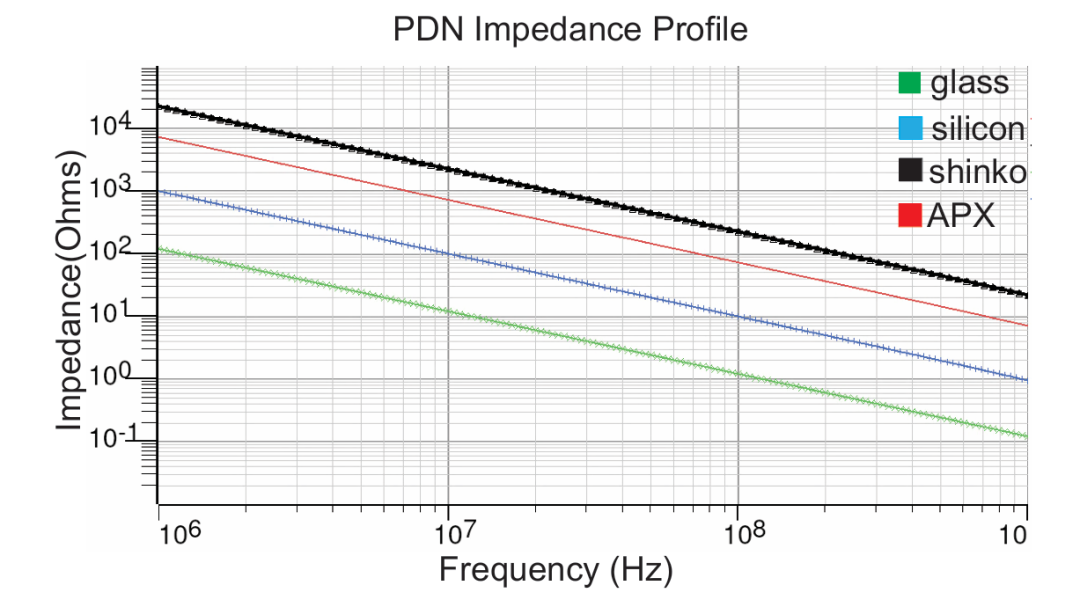

圖10：電源傳輸網絡阻抗曲線比較了玻璃、硅、Shinko和APX中介板在頻率范圍內的表現

然而，整體熱性能保持在可接受的工作范圍內，玻璃中介板實現中邏輯Chiplet的最高溫度約為31.7°C，存儲Chiplet為27.5°C。這些溫度與其他中介板技術相比表現良好，并且保持在先進半導體器件的典型工作規格范圍內。

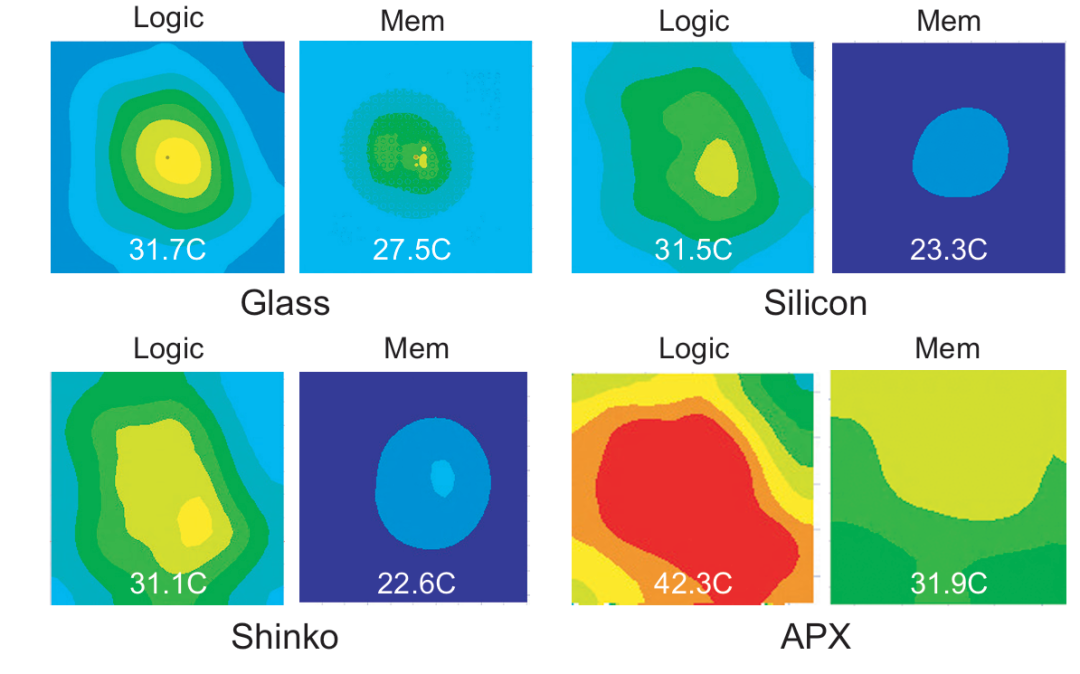

圖11：熱分布分析顯示了不同中介板材料的溫度分布，展示了玻璃實現的可接受熱性能

8結論和未來影響

玻璃中介板技術代表了Chiplet集成的顯著進步，在面積效率、線長減少和電氣性能方面提供了引人注目的優勢。在基板內嵌入Chiplet的能力實現了真正的3D集成，同時保持了2.5D方法的制造優勢。通過在面積方面實現2.6倍、在線長方面實現21倍的改進，以及在信號和電源完整性方面的顯著提升，玻璃中介板為更高效和更高性能的異構系統提供了發展路徑。隨著半導體行業繼續采用Chiplet架構構建下一代計算系統，玻璃中介板技術提供了一個解決方案，解決了傳統集成方法固有的許多限制。
