LMV112 是一款高速雙時鐘緩沖器，專為便攜式通信和精確的多時鐘系統而設計。LMV112集成了兩個40 MHz低噪聲緩沖器，可優化應用并優于大型分立式解決方案。該器件可在基帶和振蕩器信號路徑之間實現出色的系統作，同時消除串?dāng)_。

德州儀器 （TI） 獨特的技術和設計可提供精度、電容和負載電阻，同時提高設備的驅動能力。低功耗使 LMV112 非常適合電池應用。
*附件：lmv112.pdf

穩健、獨立和靈活的緩沖器旨在為客戶提供在最新無線應用中管理復雜時鐘信號的能力。這些緩沖器提供 110 V/μs 的內部壓擺率，具有獨立的關斷和占空比精度。獲得專利的模擬電路可驅動超過 20 pF 的容性負載。德州儀器 （TI） 久經考驗的偏置技術具有 1V 定心、軌到軌輸入/輸出單位增益和交流耦合方便輸入。這些集成電池節省了空間，并且不需要外部偏置電阻。德州儀器 （TI） 在禁用后快速恢復可優化性能和電流消耗。LMV112 提供單獨的使能引腳控制，并且由于沒有內部接地基準，因此單電源或分電源配置提供了額外的系統靈活性和電源選擇。

LMV112 是任何分立電路的成熟替代品，可簡化電路板布局，同時最大限度地減少相關寄生元件。

LMV112 采用小型 WSON 封裝，可提供高質量，同時最大限度地減少對 PCB 空間的使用。德州儀器 （TI） 的先進封裝通過引腳訪問提供直接的 PCB-IC 評估。

特性

• （典型值為：V 供應 = 2.7V 和C L = 20 pF，除非另有說明。
• 小信號帶寬 40 MHz
• 電源電壓范圍：2.4V至5V
• 轉換速率 110 V/μs
• 總電源電流 1.6 mA
• 關斷電流 59 μA
• 軌到軌輸入和輸出
• 單個緩沖器使能引腳
• 快速 T上科技
• 串?dāng)_抑制電路
• 8 引腳 WSON， 引腳接入封裝
• 溫度范圍 ?40°C 至 85°C

參數

方框圖

?1. 核心特性?

• ?高性能緩沖?：雙通道40MHz帶寬，支持2.4V-5V寬電壓供電
• ?低功耗設計?：工作電流1.6mA（典型值），關斷電流僅59μA
• ?封裝創新?：8引腳WSON封裝（2mm×2mm），支持PCB-IC直接評估
• ?抗干擾能力?：54dB串?dāng)_抑制比，91dB輸入輸出隔離度
• ?快速響應?：110V/μs壓擺率，7ns上升/6ns下降時間

?2. 關鍵參數?

• ?頻率特性?：
  • 小信號帶寬40MHz（2.7V供電）
  • 全功率帶寬28MHz（1.6Vpp輸入）
• ?噪聲性能?：
  • 輸入?yún)⒖荚肼?6nV/√Hz（1MHz）
  • 0.1dB增益平坦度帶寬3.4MHz
• ?電源特性?：
  • PSRR 68dB（DC）
  • 輸出短路電流±30mA（瞬態）

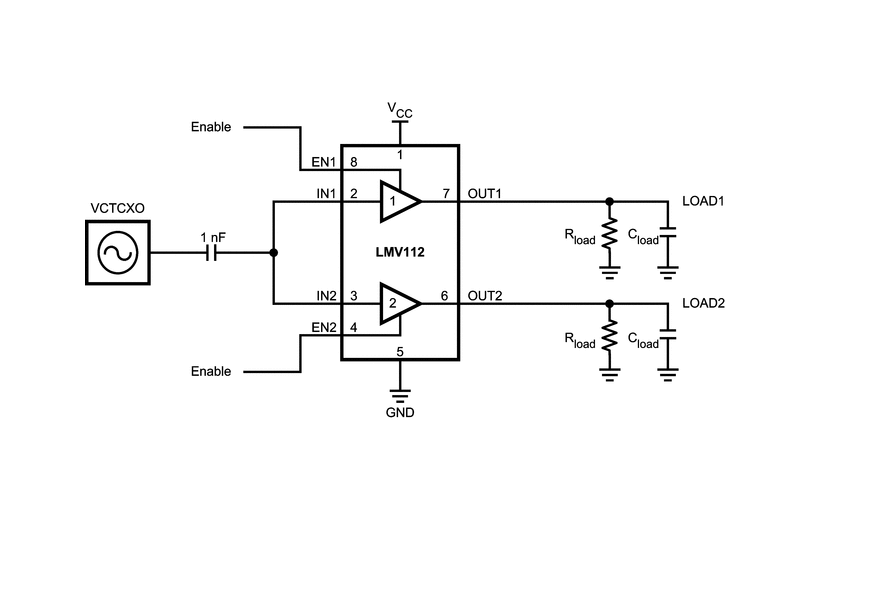

?3. 典型應用電路?

• ?時鐘分配系統?：支持VCTCXO振蕩器接口（需1nF耦合電容）
• ?負載驅動?：可直接驅動20pF容性負載+30kΩ阻性負載
• ?使能控制?：獨立EN引腳（高電平>1.2V激活，低電平<0.6V關斷）

?4. 極限參數?

• ?絕對最大值?：
  • 供電電壓5.5V
  • ESD防護等級2kV（人體模型）
  • 結溫150℃
• ?熱阻?：θJA=217°C/W（WSON封裝）

?5. 設計要點?

• ?PCB布局?：建議采用德州儀器專利的Rapid Ton技術簡化布局
• ?電源濾波?：需注意輸入/輸出軌到軌特性（輸出擺幅2.69V@2.7V供電）
• ?溫度補償?：輸出偏移電壓溫漂4μV/℃（典型值）
