當下，血糖監測已成為糖尿病患者日常健康管理的重要環節。隨著技術的不斷進步，消費者對血糖儀的期待也日益提升，不僅要求測量精準，更希望其操作簡便、便于攜帶，以滿足隨時隨地精準監測血糖的需求。

低功耗和小型化是血糖儀的關鍵要素，其設計直接關系到產品的續航能力、便攜性及用戶體驗。東芝為血糖儀設計所需的產品提供選型支持，包括適用于電源、浪涌電壓保護、傳感器信號輸入等的各種半導體器件，以及實用的電路配置示例，助力血糖儀設計變得更加簡單高效。

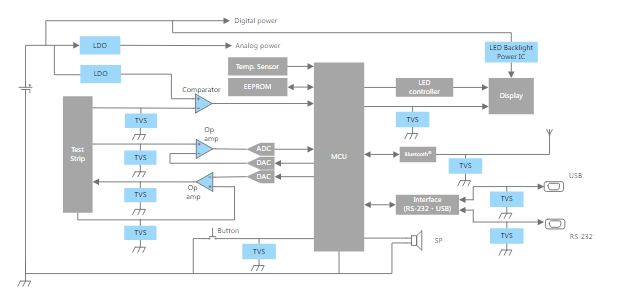

總體框圖

東芝的血糖儀設計方案涵蓋多個關鍵模塊，主要包括ESD保護、MCU電源以及傳感器電路等部分。

在ESD保護部分，通過TVS二極管對開關按鈕和顯示器等信號線路進行保護。東芝TVS二極管有眾多型號可供挑選，例如DF2B7ASL、DF2B5PCT、DF2B7PCT和DF2B7AFU等。這些器件的VESD（最大值）和IR（最大值）參數一致，均為±30kV和0.1μA。不過，其Rdyn（典型值）和CT（典型值）存在一些差異，前者分別為0.2Ω和0.1Ω，后者分別為8.5pF、41pF和45pF。

以DF2B7ASL為例，它能有效保護移動設備接口等半導體器件免受靜電與噪聲干擾。其反向特性帶來低動態電阻與出色的保護性能，且采用超緊湊封裝（0.62mmm×0.32mm），契合小尺寸應用需求。

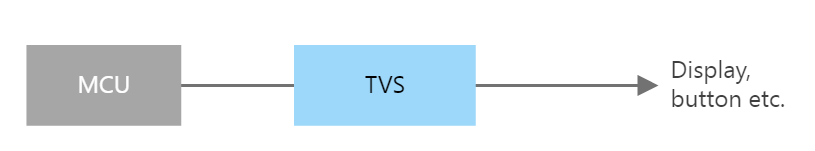

ESD保護

在MCU和存儲器電源電路中，東芝小型表面貼裝LDO穩壓器有多個系列可選。其中，TCR15AG、TCR13AG、TCR8BM和TCR5BM系列最大輸出電流（IOUT）在500mA至1500mA，輸出電壓（VOUT）范圍為0.55V到3.6V。另外還有幾個系列，最大輸出電流在200mA至500mA，輸出電壓范圍是0.9V到5.0V。

以TCR15AG為例，它是1.5A CMOS超高紋波抑制比穩壓器，具備開／關控制輸入，擁有超低壓差、低浪涌電流、快速負載瞬態響應等特性，還具備過流保護、熱關機、欠壓鎖定和自動放電等功能，且采用超WCSP6F小型封裝（0.8mm×1.2mm，厚度最大0.33mm）。它可使用小型陶瓷輸入和輸出電容器，特別適合對板組件密度要求高的便攜式應用。

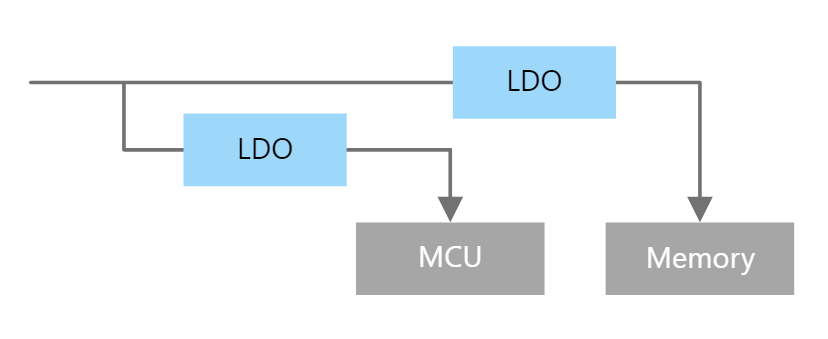

MCU電源

在生物電阻抗測量傳感器電路信號處理中，東芝TC75S67TU低噪聲運算放大器具有顯著優勢。其超低噪聲特性尤為突出，在電源電壓（VDD）2.5V典型工作條件下，輸入噪聲電壓低至6Nv／√Hz（典型值），能有效降低噪聲干擾，提高信號質量，滿足生物電阻抗測量對信號精度的要求。同時，它具備低電流能力，在VDD＝2.5V典型工況下，工作電流僅為430μA，有助于延長電池續航，適合便攜式設備。其超緊湊封裝可節省電路空間，便于集成到小型化產品中。

傳感器電路

東芝TC75S70L6X是一款CMOS輸入／輸出全擺幅單比較器，具備顯著的低功耗和小型化優勢。其工作電壓范圍為VDD＝1.3V至5.5V，VDD＝1.5V條件下，電源電流低至IDD＝18μA（典型值），適合對能耗敏感的應用場景。其輸出電路采用推挽結構，可提升驅動能力和信號完整性。它采用MP6C封裝，尺寸僅為1.0mm×1.45mm，厚度最大0.55mm，超小體積使其特別適用于高密度組裝設備。

本解決方案為工程師朋友開辟了一條快速設計血糖儀的便捷之路。想要深入了解東芝更多極具參考價值的設計方案，就趕緊關注起來吧！
